2 处理器模型

2.5 寄存器

2.5.3 寄存器更新

有几种方法可以用来更新寄存器。通常，当使用指令更新寄存器时没有特殊的限制。但是使用下面的指令更新寄存器时，根据工作模式，可能会存在一些限制。

• LDSR
• STSR

(1) LDSR和STSR

LDSR和STSR指令可以访问所有的系统寄存器。但是，如果没有使用合适的权限访问系统寄存器，会发生PIE异常或者UCPOP异常。关于每个寄存器的访问权限的详细信息参考第三章节 系统寄存器的说明。有关发生特权冲突时行为的详细信息，参考2.1.3章节 CPU运行模式与特权。

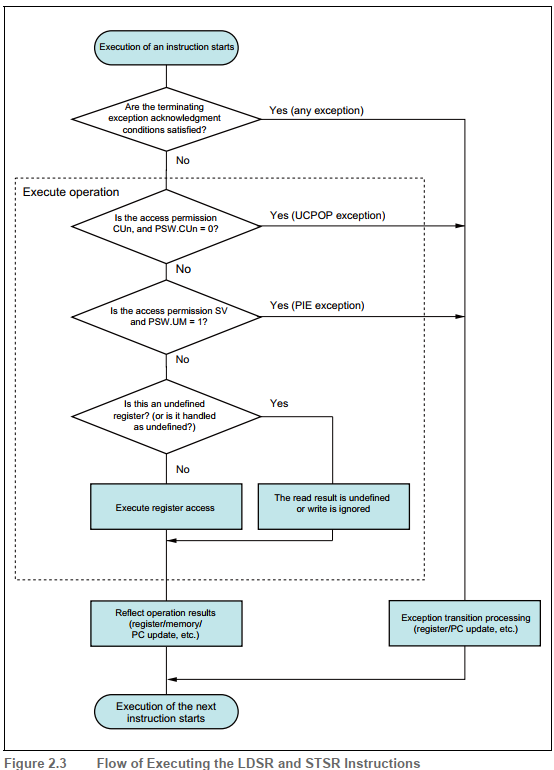

图2.3 描述LDSR和STSR指令的执行流程

2.5.4 访问未定义的寄存器

7 指令

7.2 基本指令

7.2.2 基本指令集

LDSR
[指令格式]

LDSR reg2, regID, selID
STSR reg2, regID

[操作]

SR[regID, selID] <- GR[reg2]¹

[格式]

FormatIX

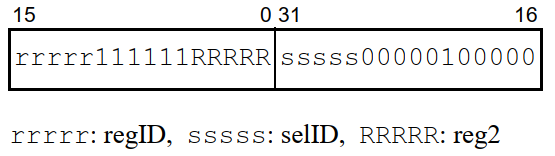

[操作码]

[标志位]

[描述]
将通用寄存器reg2的字数据加载到由系统寄存器号和组号（regID，selID）指定的系统寄存器中。 通用寄存器reg2不受影响。 如果省略selID，则假定selID为0。

[补充]
执行此指令可能会导致PIE或UCPOP异常，具体取决于CPU操作模式和要访问的系统寄存器的组合。 有关详细信息，请参见 2.5.3 寄存器更新

注意

1.在该指令中，通用寄存器reg2用作源寄存器，但是，为了便于记忆，在操作码中使用了通用寄存器reg1字段。 因此，助记符描述和操作码中寄存器规范的含义与其他指令的含义不同。
2.系统寄存器号或组号是用于标识每个系统寄存器的唯一编号。 第2.5.4节“访问未定义的寄存器”中描述了如何访问未定义的寄存器，但是不建议访问未定义的寄存器。

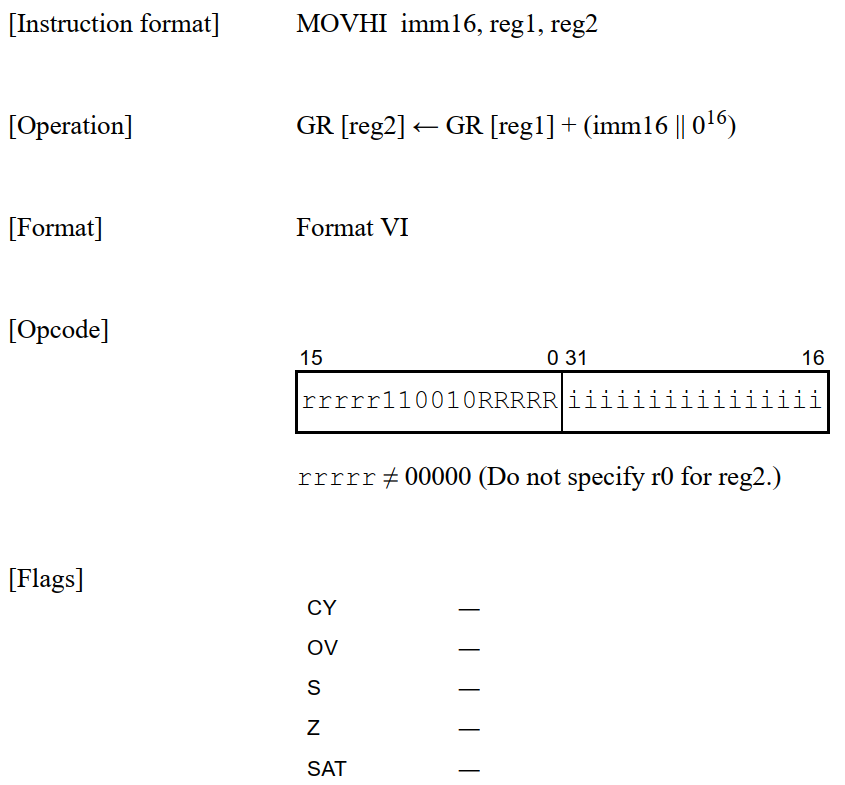

MOVHI

[描述]
将16位立即数作为高16位，低16位为“ 0”，加上通用寄存器reg1的值，并将结果存储在通用寄存器reg2中。 通用寄存器reg1和标志均不受影响。

[补充]
该指令用于生成32位地址的高16位。

注意

不要指定r0作为reg2

例子

        movhi 0x4000, r0, r7             /* r7 = 0x40000000, r0 always retain 0 */

STSR
[指令格式]

STSR regID, reg2, selID
STSR regID, reg2

[操作]

GR[reg2] <- SR[regID, selID]¹

[格式]

FormatIX

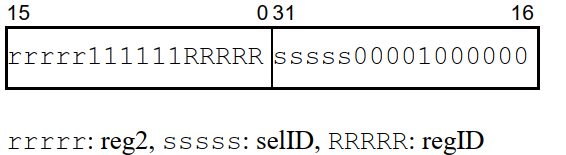

[操作码]

[标志位]

[描述]
将通过系统寄存器编号和组号(regID, selID)指定的系统寄存器内容存入通用寄存器reg2中。系统寄存器不被影响。如果selID省略，则被认为0。

[补充]
执行此指令可能会导致PIE或UCPOP异常，具体取决于CPU操作模式和要访问的系统寄存器的组合。 有关详细信息，请参见 2.5.3 寄存器更新

注意

系统寄存器号或组号是用于标识每个系统代理的唯一编号。 2.5.4节 访问未定义的寄存器中描述了如何访问未定义的寄存器，但是不建议访问未定义的寄存器。

例子

stsr 5, r6, 0                            /* r6 = PSW */
