1.简述
经过上两个部分的准备，现在可以进行IC EDA工具的安装，配置EDA环境，还会有基本的仿真脚本，最后还会跑一个工程验证整个EDA环境是否正常。目前示范安装vcs和verdi，其他工具可以自行安装，后面也会补充一些其他IC工具和FPGA的安装。
2.准备

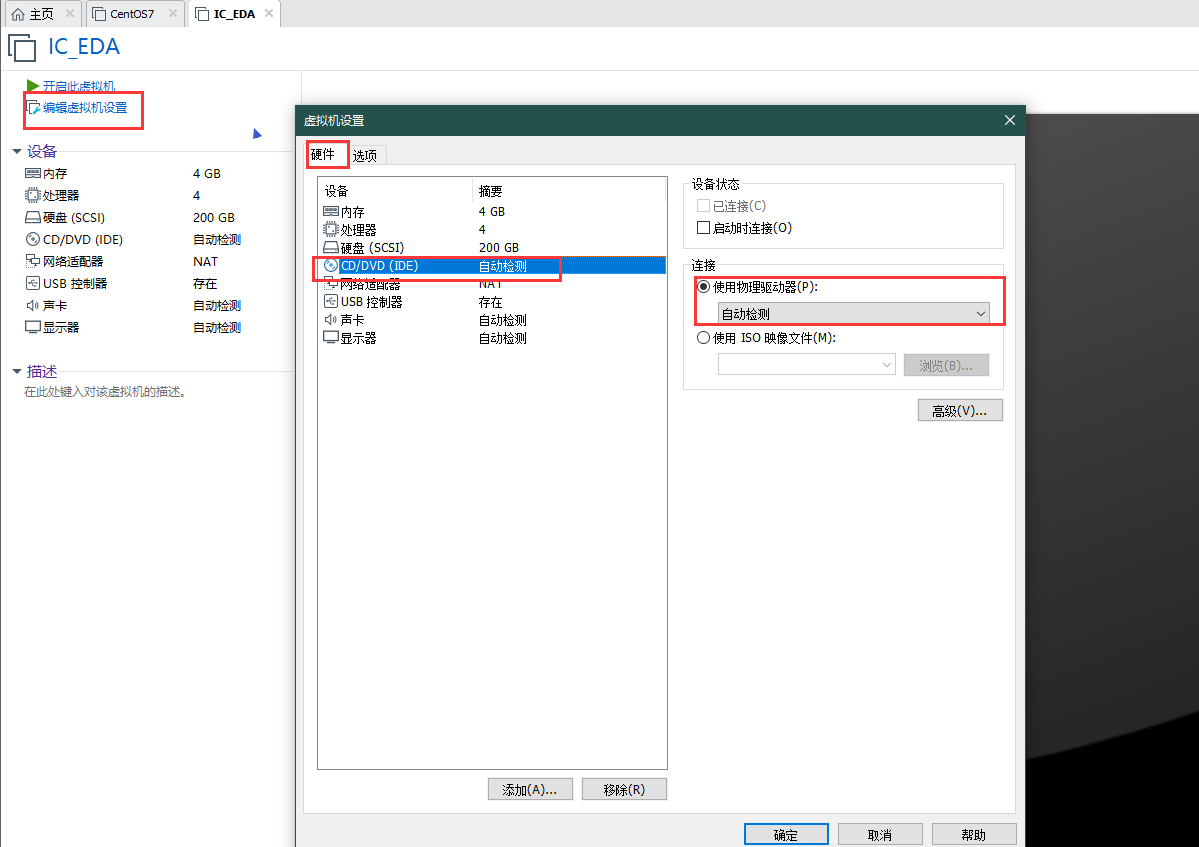

1）配置vmware Tools安装
共享文件需要安装vmware Tools才能正常使用，要安装必须进行这步设置。

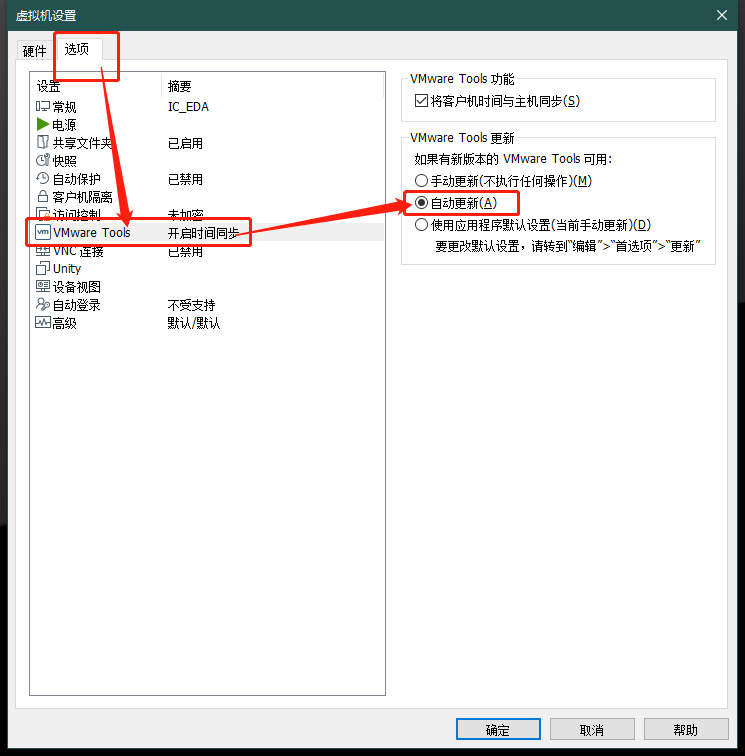

选择自动更新Tools，这里不设置的话，启动虚拟机后，“重新安装Tools”这项是灰色的；

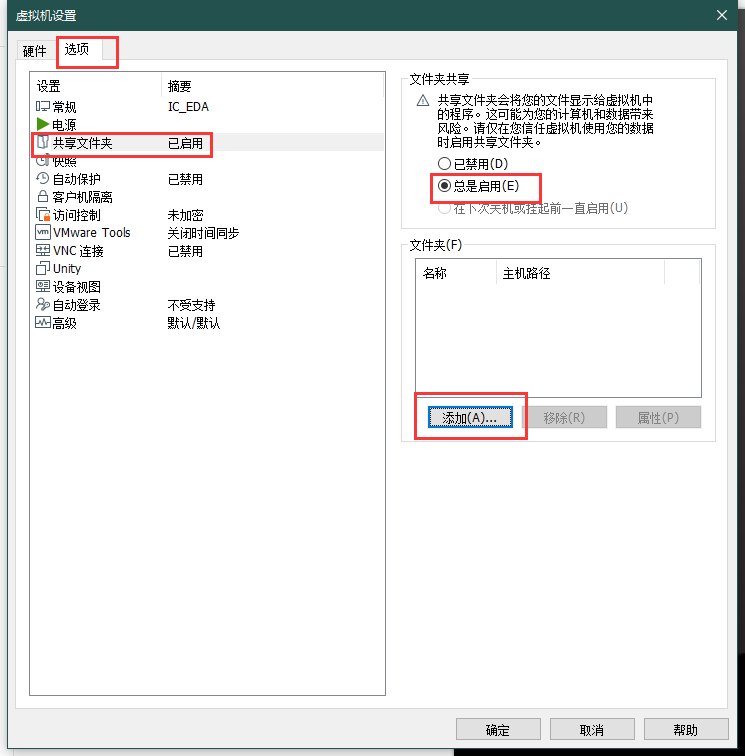

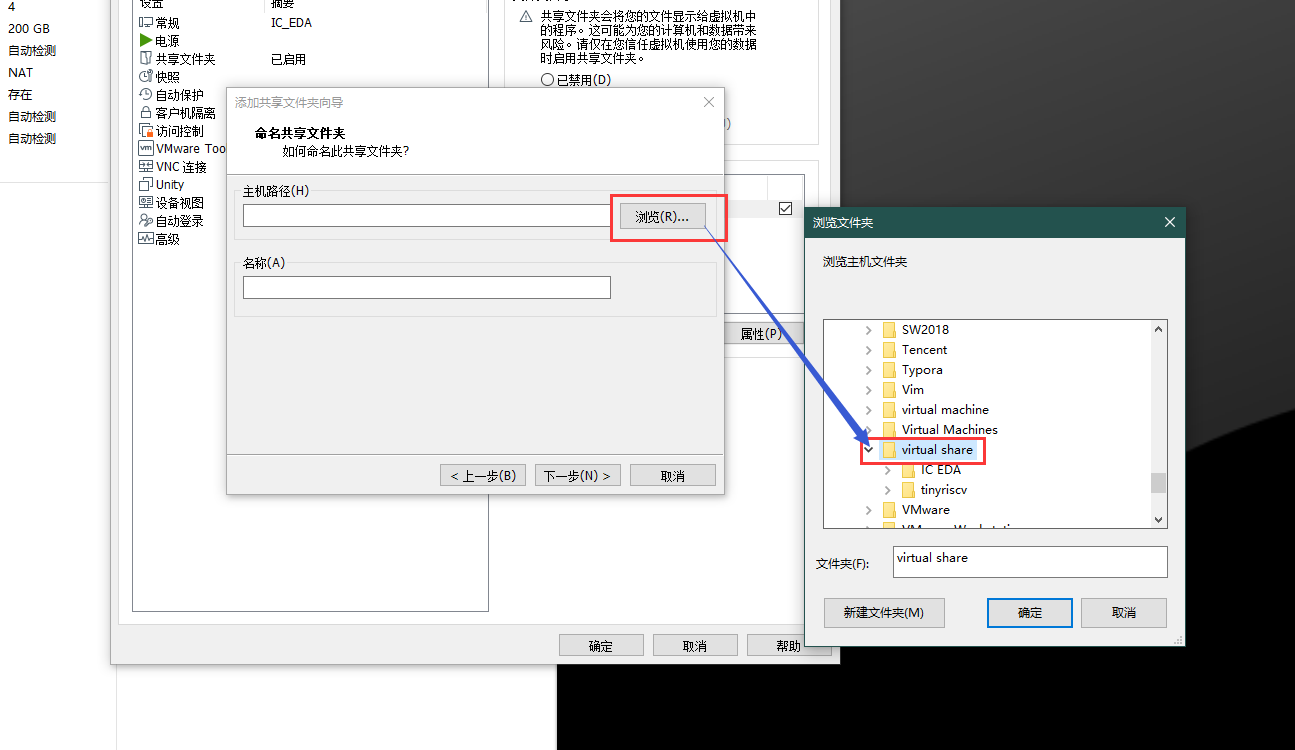

2）设置共享文件
为了方便文件的拷贝，需要设置共享文件，后面我们需要将安装包、工程等文件拷入虚拟机；
任意位置都可以，我的是放在D盘
3）安装VMware Tools
完成以上设置后启动虚拟机，这里需要注意： 在登陆界面就需要点击菜单栏中的 虚拟机 -> 重新安装VMware Tools，因为登录进去后这个选项很有可能变灰，我以前按照步骤1）进行是可以解决重新安装VMware Tools灰色的问题。
然后登录进入桌面，双击打开桌面的光盘图标，再双击打开压缩包，最后将文件拖到桌面完成解压。
打开terminal，进入到刚才解压的目录，使用 su 命令进入到超级用户,运行下面指令进行安装，安装过程中会提示让你确认，全部输入 y ,然后回车。
./vmware-install.pl

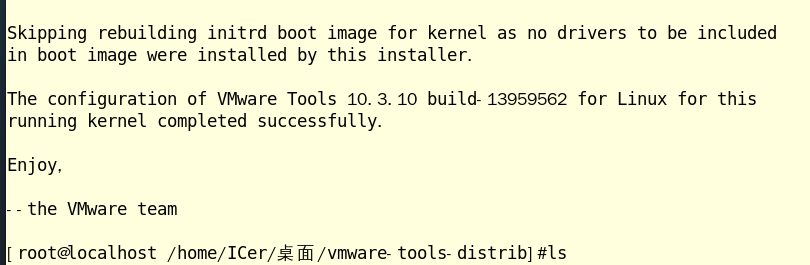

如果打印下图信息说明安装成功；
4）拷入文件

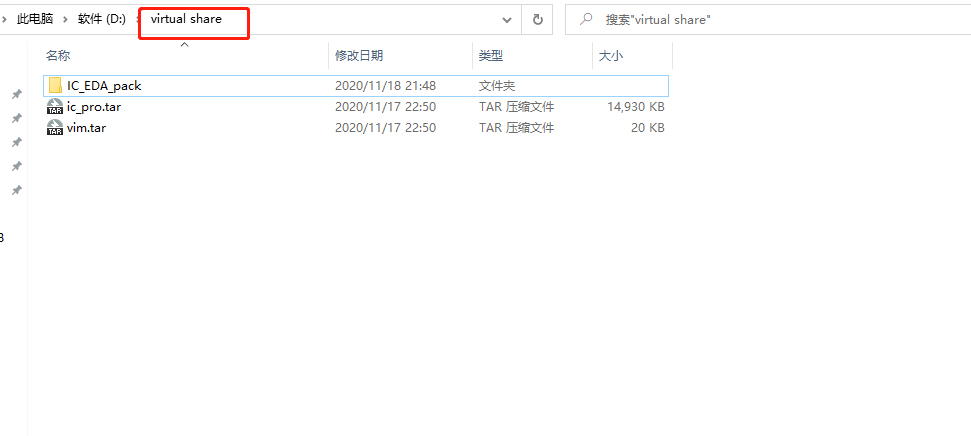

在window系统下向virtual share目录下拷入如下文件，文件依次为：vcs、verdi等IC安装包、ic的工程以及vim的插件。
这些文件关注公众号芯王国，后台回复“EDA安装包”获取；
-
注意：将这里共享目录名加上下划线，即“virtual_share”，以后操作记得修改；

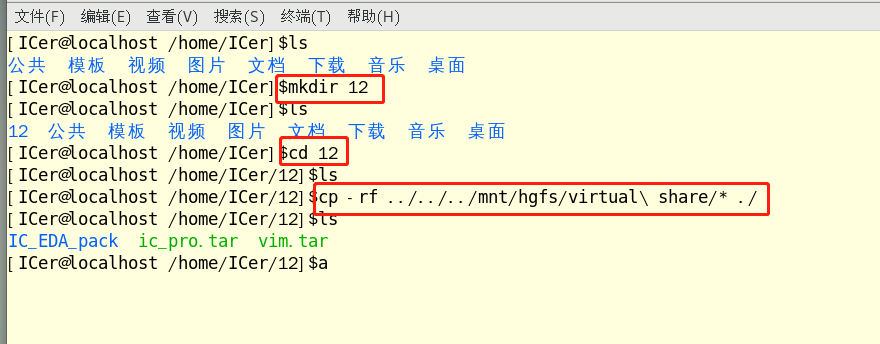

进入虚拟机，打开terminal，先新建一个文件夹，名字最好不要是中文的，然后进入新建文件夹，从共享文件目录下将文件全部拷过来。具体命令如下，文件比较大会等一会儿： -
注意：命令中共享目录名需要修改为“virtual_share”，以后操作记得修改；
mkdir 12
cd 12
cp -rf ../../../mnt/hgfs/virtual_share/* ./
3.安装
1）安装installer

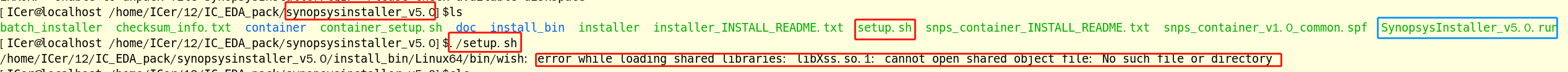

进入到synopsysinstaller_v5.0目录下，先运行.run文件，然后提示你输入安装路径，默认回车在当下目录就行；完成后直接运行生成的setup.sh文件。但是会出现如下error。
sudo ./SynopsysInstaller_v5.0.run
./setup.sh

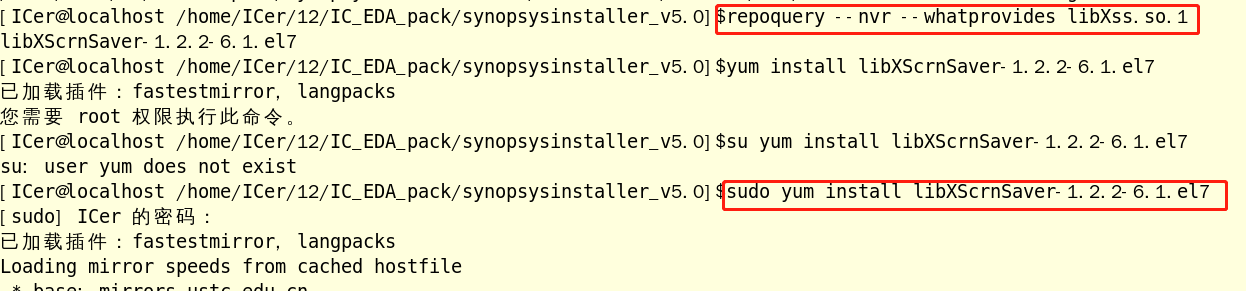

这个问题应该是缺少依赖库，先查找这个库出自那个安装包，然后进行安装。安装过程中会有提示，输入“y”回车就行。
repoquery --nvr --whatprovides libXss.so.1
sudo yum install libXScrnSaver-1.2.2-6.1.el7

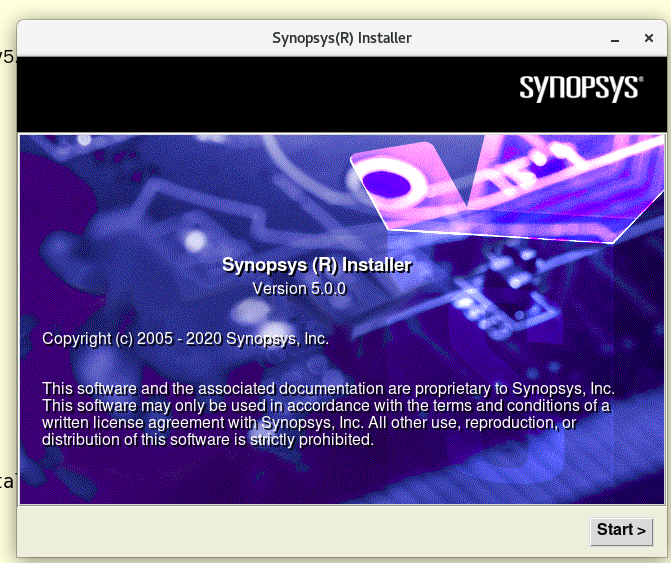

依赖库安装好后，再次运行 “./setup.sh”就会出现安装界面了。
2）安装IC软件

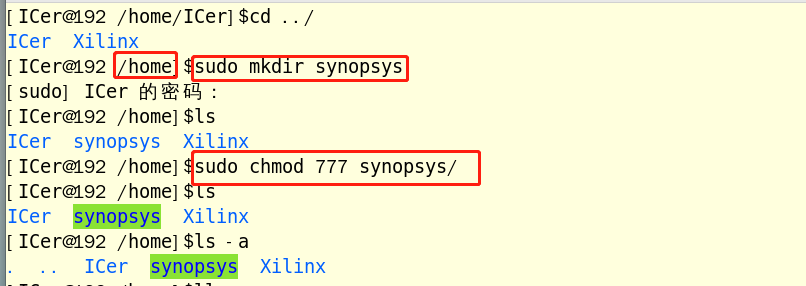

进入到home目录下，新建synopsys的文件夹，以后synopsys的软件均安装在这个目录下；home不是在普通用户下，需要超级用户权限，而软件安装必须在普通用户下所以需要将这个文件加权限打开；
sudo mkdir synopsys
sudo chmod 777 synopsys

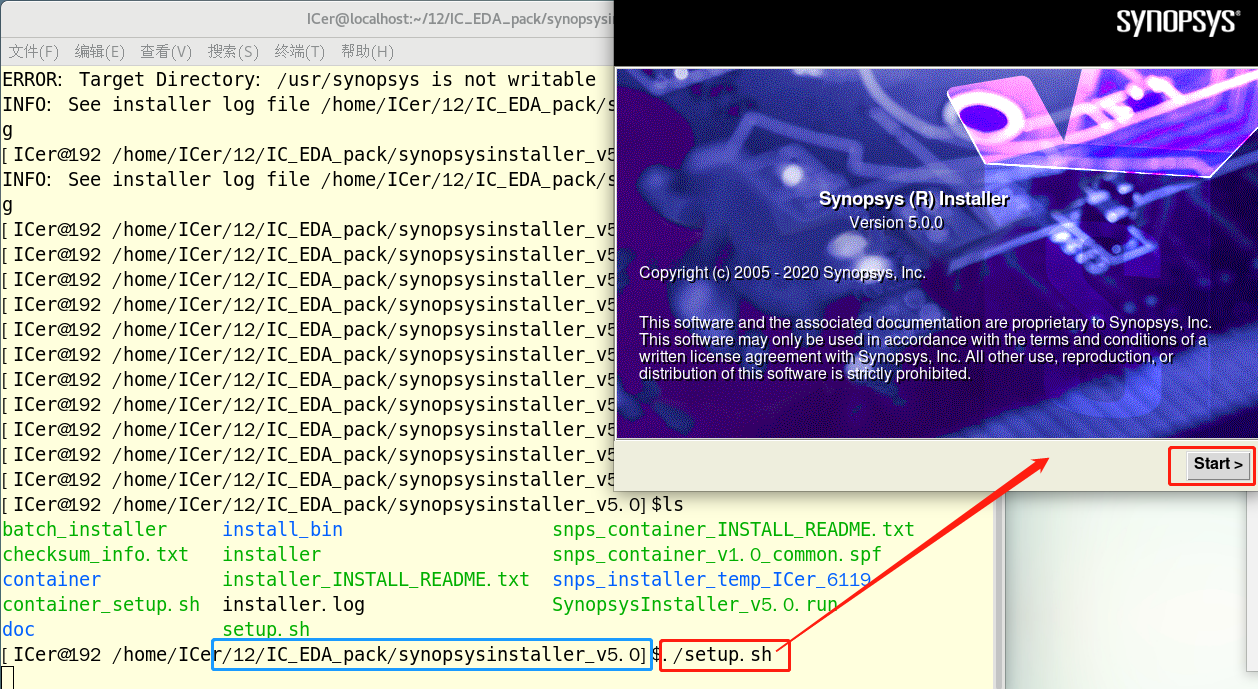

然后回到install目录下，运行“./setup.sh”开始安装，点击start；

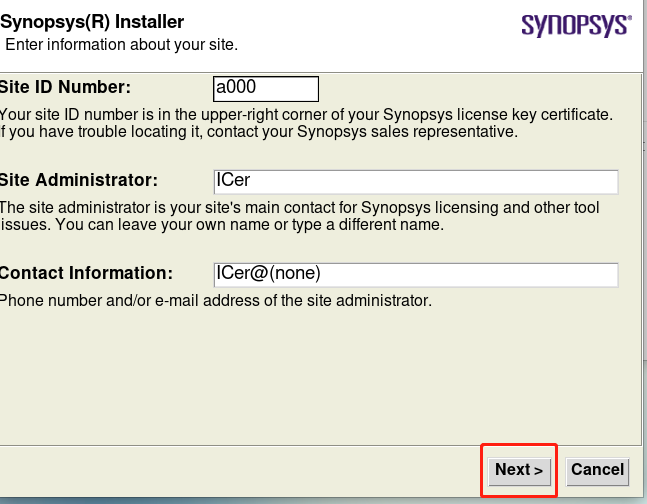

默认，点击next。

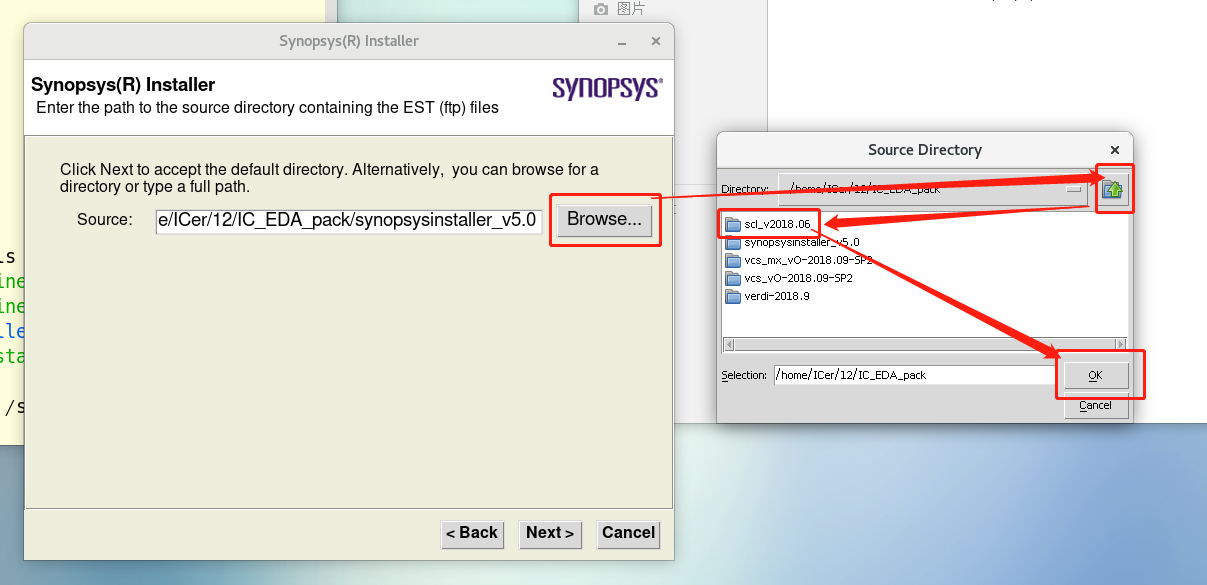

这里需要选择安装包的路径，我们先安装scl，选择好点击ok；

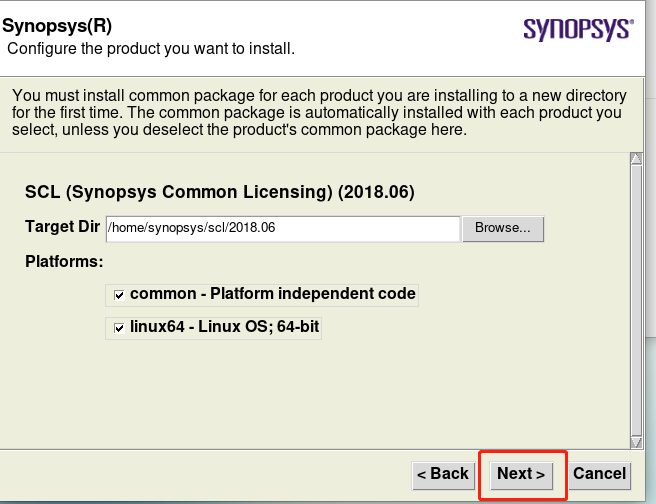

这里选择我们安装路径，选择我们上面新建的synopsys目录下。

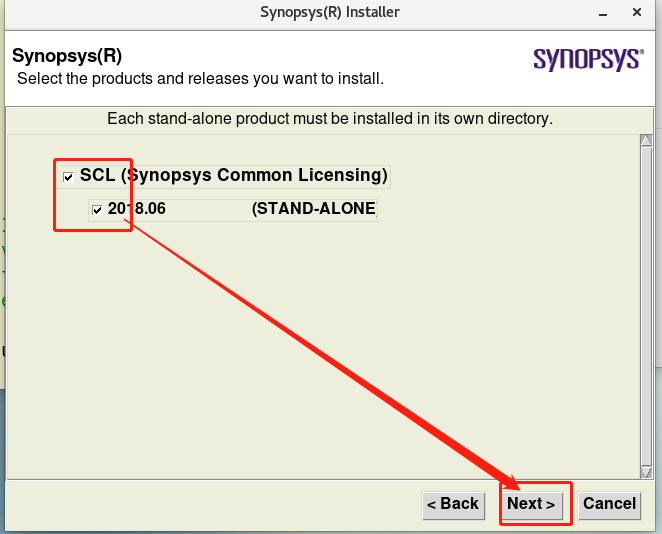

全部选上，next。
安装确认，没有问题点击next；
点击接受并安装，

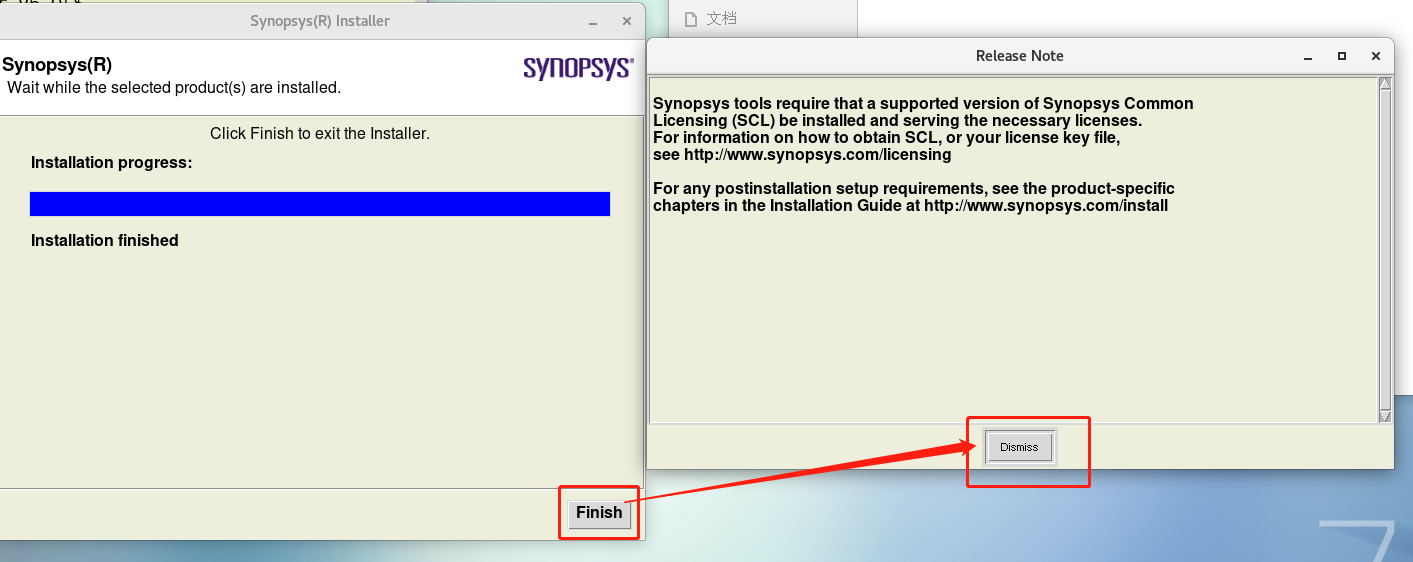

安装完成点击 Finish，然后点击Dismiss完成；
其他synopsys软件也是这样步骤，依次安装完就行！
4.license生成、环境以及激活
1）启动scl_keygen生成器

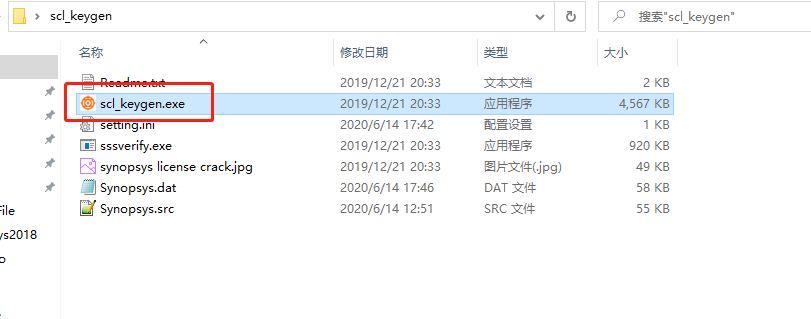

这个需要在window下进行，双击运行scl_keygen.exe.

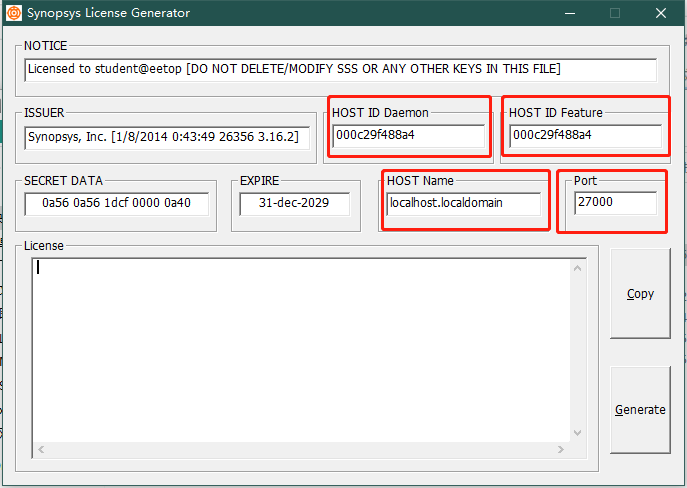

需要填写这4项信息，HOST ID Daemon 和HOST ID Feature填写一样的，Port选择27000。

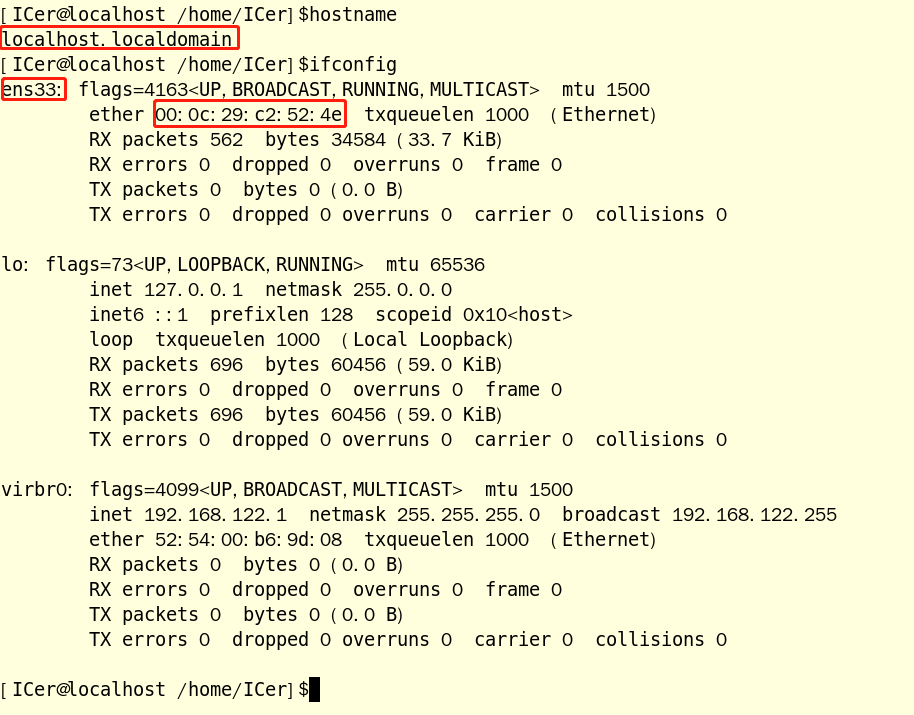

进入虚拟机，打开terminal使用以下命令查找
hostname
ifconfig

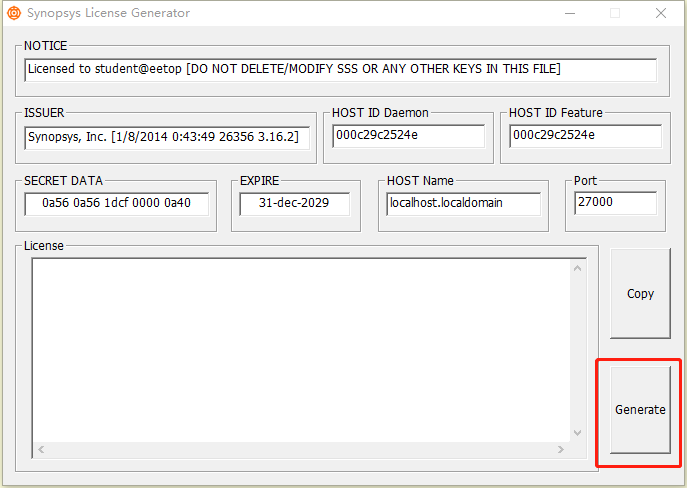

我的填写如下，然后点击Generate生成license

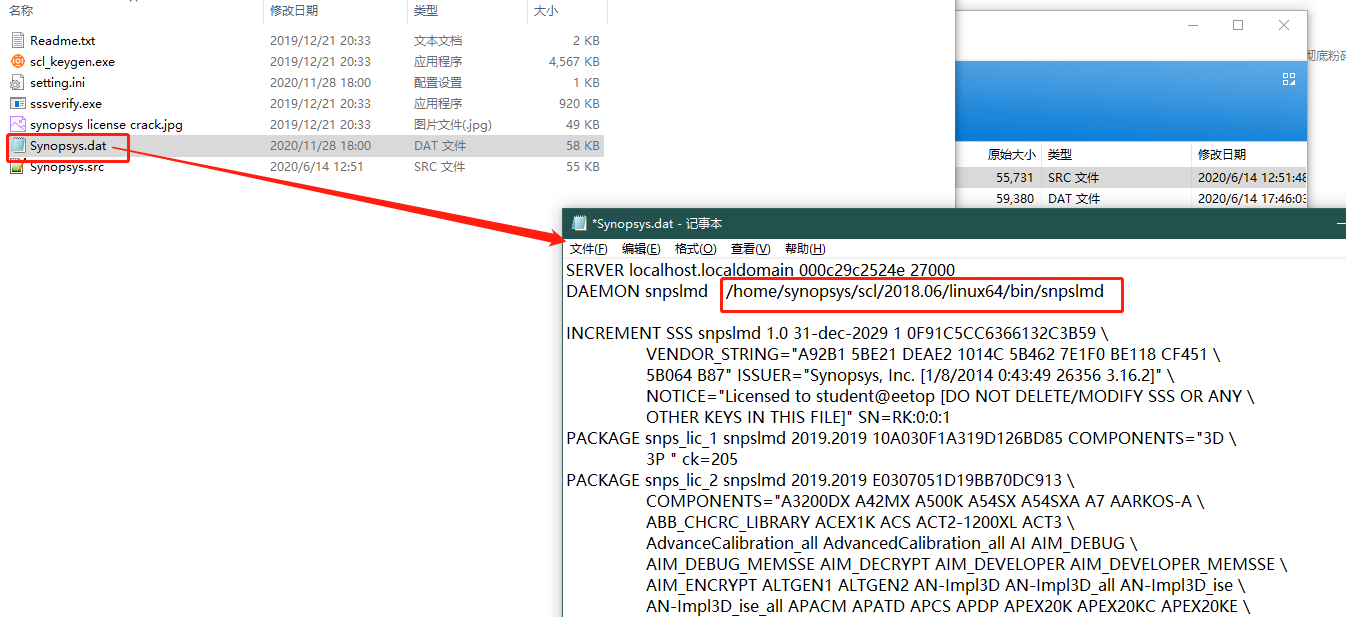

打开生成licens文件，修改第二行，这个需要与虚拟机里面scl路径一致，不然license无效。修改好后把这个文件复制到共享文件中。这个文件最后需要放到这个“scl/2018.06/admin/license/”目录下，要与环境里面设置的路径一致。
2)环境设置
打开.bashrc环境文件，加入以下内容，对应自己安装路径。但是需要注意倒数第二行，需要确认主机名是否正确。保存退出，source一下。
export DVE_HOME=/home/synopsys/vcs/O-2018.09-SP2
export VCS_HOME=/home/synopsys/vcs/O-2018.09-SP2
export VCS_MX_HOME=/home/synopsys/vcs-mx/O-2018.09-SP2
export LD_LIBRARY_PATH=/home/synopsys/verdi/Verdi_O-2018.09-SP2/share/PLI/VCS/LINUX64
export VERDI_HOME=/home/synopsys/verdi/Verdi_O-2018.09-SP2
export SCL_HOME=/home/synopsys/scl/2018.06
#dve
PATH=$PATH:$VCS_HOME/gui/dve/bin
alias dve="dve"
#VCS
PATH=$PATH:$VCS_HOME/bin
alias vcs="vcs"
#VERDI
PATH=$PATH:$VERDI_HOME/bin
alias verdi="verdi"
#scl
PATH=$PATH:$SCL_HOME/linux64/bin
export VCS_ARCH_OVERRIDE=linux
#LICENCE
export LM_LICENSE_FILE=27000@localhost.localdomain
alias lmg_synopsys="lmgrd -c /home/synopsys/scl/2018.06/admin/license/Synopsys.dat"
3)激活

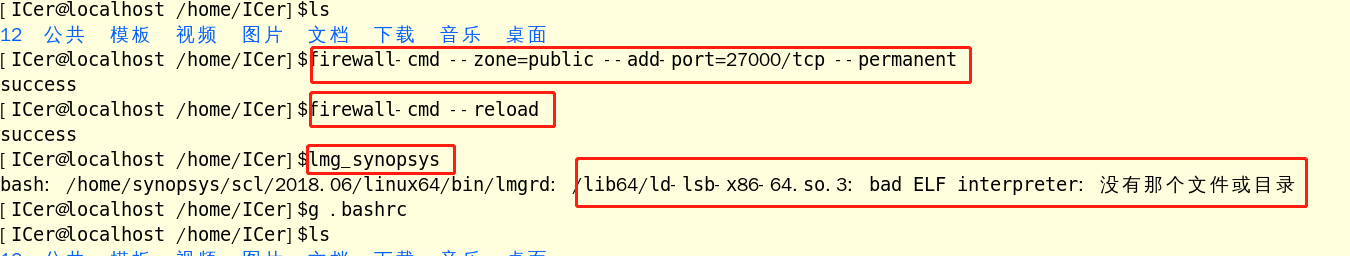

先使用以下命令设置开放端口：
firewall-cmd --zone=public --add-port=27000/tcp --permanent
firewall-cmd --reload
然后在输入“lmg_synopsys”进行激活，这个每次启动虚拟机都需要这样操作一下。但是这里提示缺少依赖库。输入以下命令进行安装：
lmg_synopsys
yum install redhat-lsb.i686

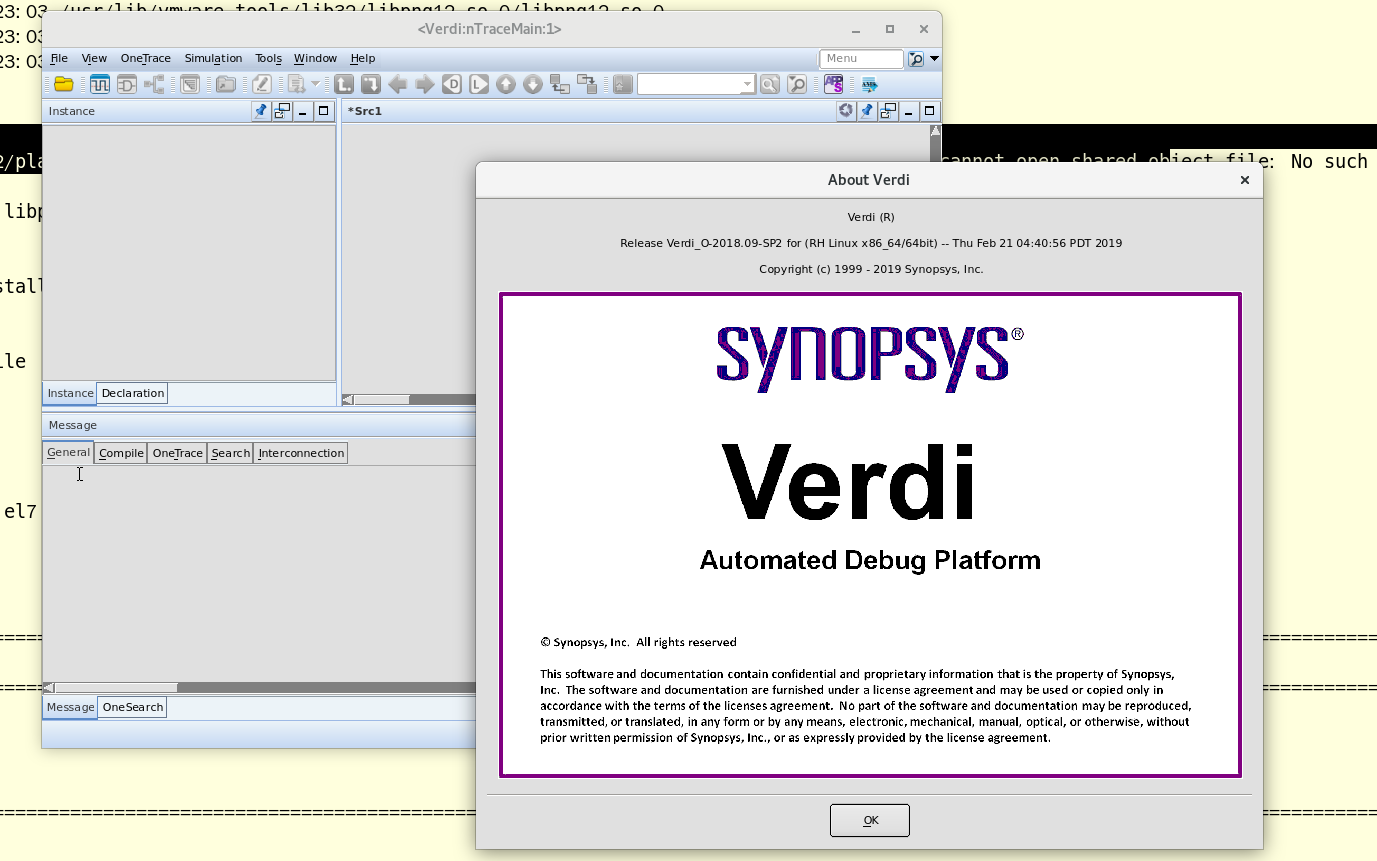

激活好后输入“verdi”打开verdi工具，查看是否激活成功，但是这儿有是有错误，使用下面命令进行安装，成功后再输入“verdi”，能够打开verdi，激活成功
sudo yum install libpng12 -y
如果未能成功，仔细确认前面步骤中是否有错误，很多人在细节上出错导致，其实也就那几个地方，信息是否填正确，所有路径是否与自己安装的一致，问谁回答都是确认以上每一步的，请大家先耐性排查!!!
4.测试工程

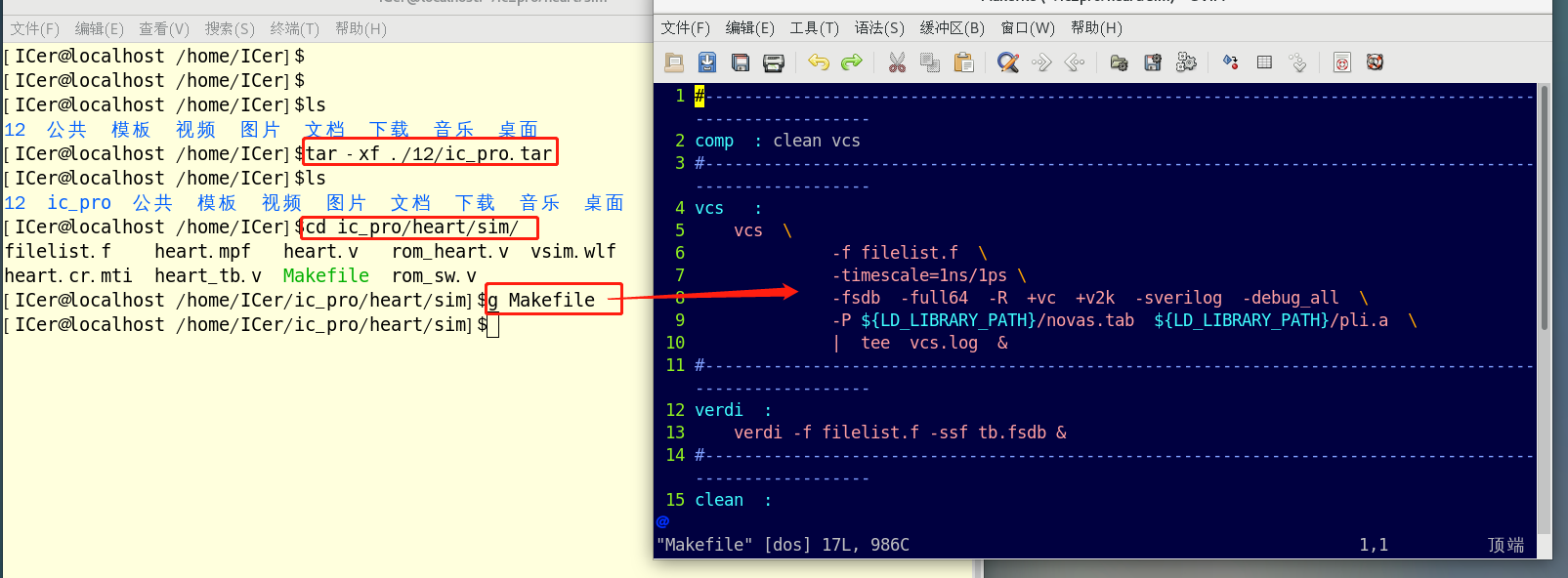

使用以下命令将12文件下的ic_pro.tar解压在home目录下，然后进入到工程的仿真目录下，用gvim打开make脚本，这个就是仿真的脚本。
tar -xf ./12/ic_pro.tar
cd ic_pro/heart/sim/
输入以下命令进行仿真，
make vcs
make verdi
如果有错误提示：gcc: Command not found。需要安装一下gcc，但是也会有其他问题，一般可能是环境和license有问题，需要仔细去核对一下。使用以下命令安装gcc：
yum -y update gcc
yum -y install gcc+ gcc-c++

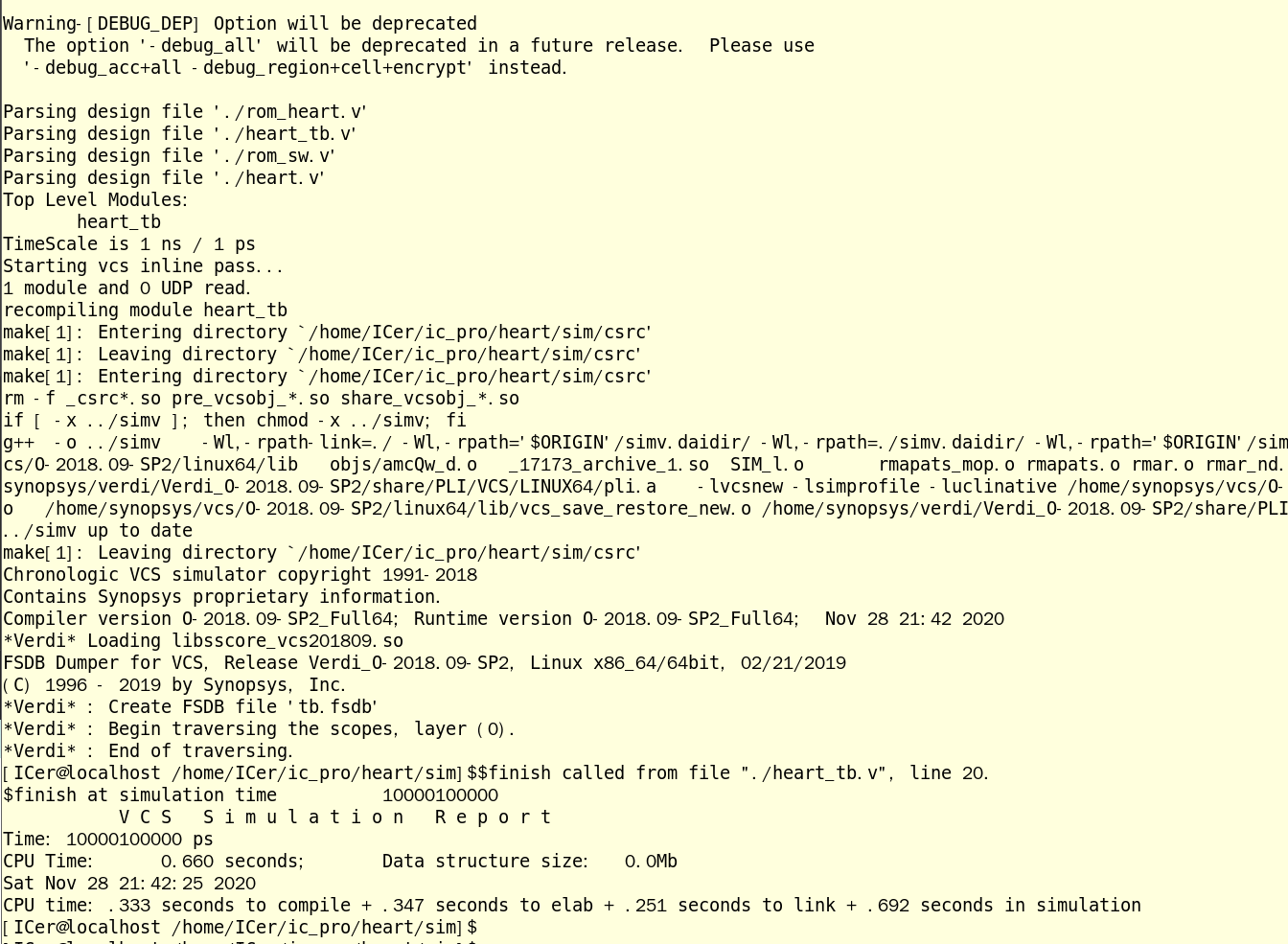

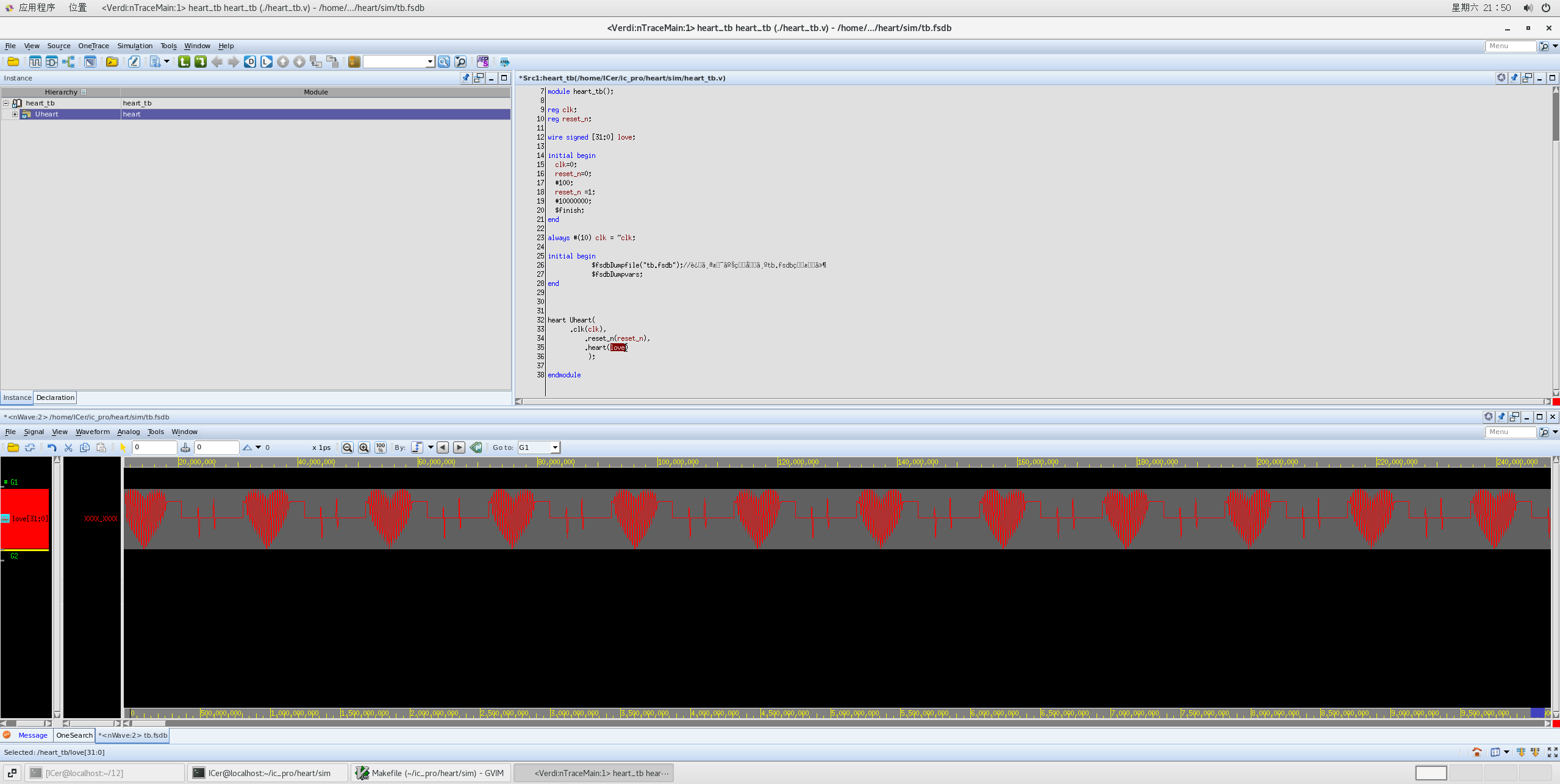

仿真的效果如下，使用verdi查看波形，这个工程可以看我这篇文章：vcs+verdi版本 七夕小心心.
5.总结
现在完成IC EDA的安装，这个流程比在windows下复杂很多，需要慢慢做，不要急功近利。在安装过程中遇到问题，都可以通过微信公众号私聊我，当然有错误的也欢迎指正。
这个IC EDA虚拟机可以关注我的微信公众号后台回复“EDA虚拟机”；整个安装文件，包括vmware安装包、Centos镜像、synopsys安装包、工程等文件后台回复“EDA安装包”。
欢迎关注我的公众号：芯王国，有更多的FPGA&数字IC的技术分享，还可以获取开源FPGA项目！
