Altium Designer入门使用4--原理图设计1

这是一个最初级的入门的笔记，也是我学习的一个小的总结，本人非专业制版工程师，能花简单的双面板就可以了，所以，有低级的错误，勿喷。

1、建立一个工作区

File -->New-->Design Workspace.就可以创建一个工作区了。

2、建立一个工程。

File -->New-->Project-->Pcb Project.就可以建立一个工程了。

3、建立一个原理图文件。

File -->New-->Schematic.就可以创建一个原理图文件。

简单实用介绍：

ctrl+滚轮可以对原理图进行放大缩小。

按住右键可以拖动原理图进行移动。

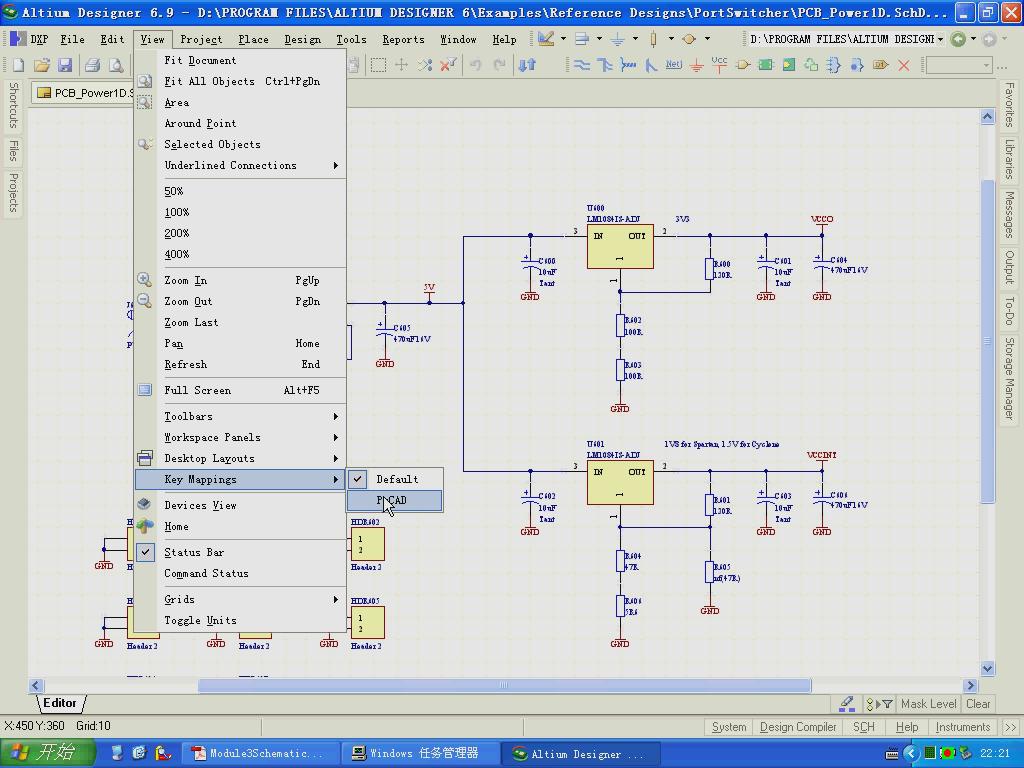

菜单栏中的一些功能之VIEW

Fit Document:是整个原理图在屏幕之间进行一个合理的显示。

Area ：鼠标划定的区域放大显示

Around Point：鼠标选中的点作为中心放大显示。

command status：在左下角显示当前的命令状态。比如你现在正进行换线，则显示place line

Grids:格点的设置。

toggle unit：切换单位（国际单位和英制单位）。

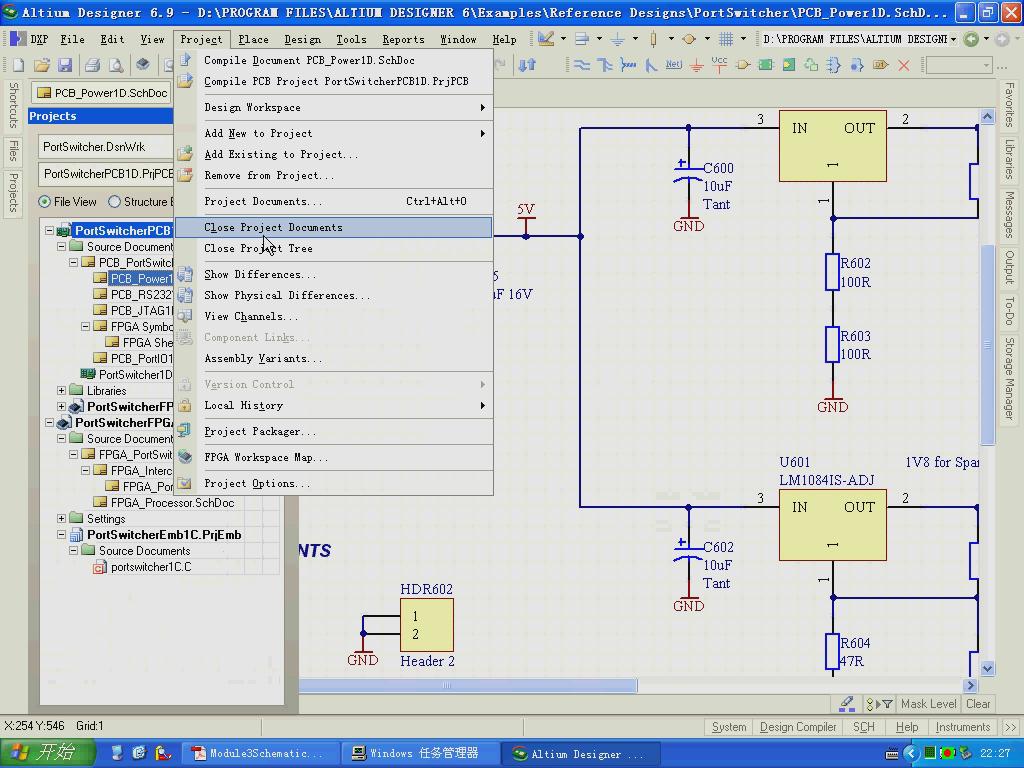

菜单栏中的一些功能之Project

这里面看看应该就明白了，所有的软件这个都差不多的。

compile document....:编译原理图

compile pcb project...:编译这个工程

design workspace：设计工作区，里面就是涉及到新建，打开，保存工程，工作区等。

Project Packager:算是打包器吧。

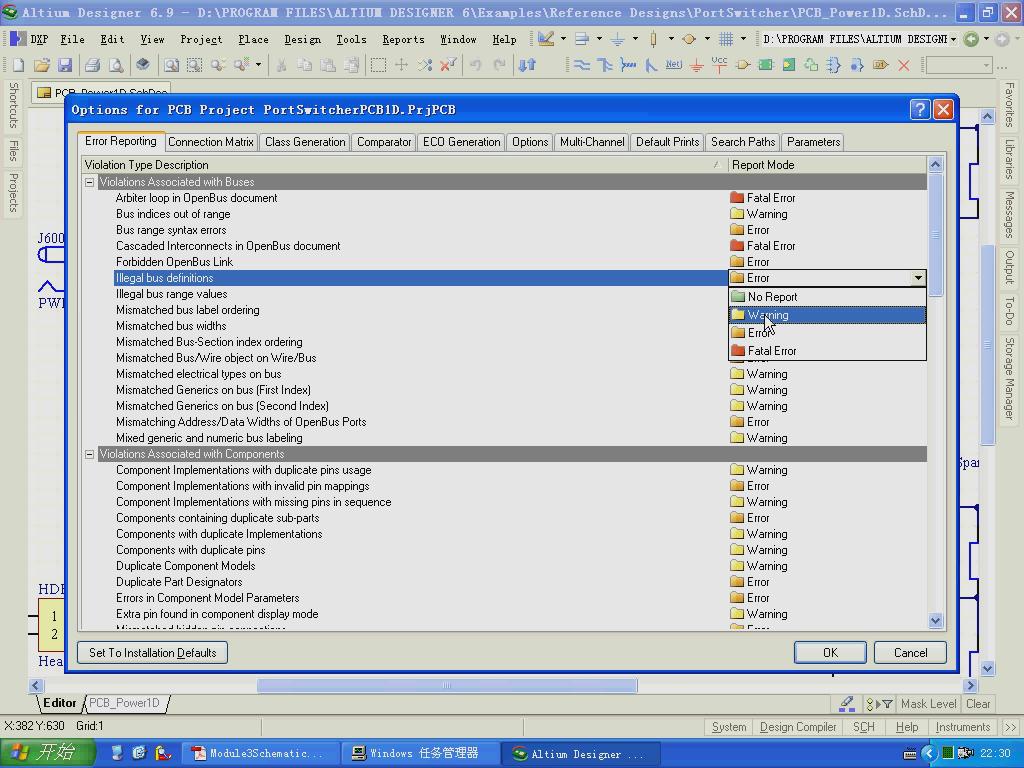

project Options:工程选项，看下面图片

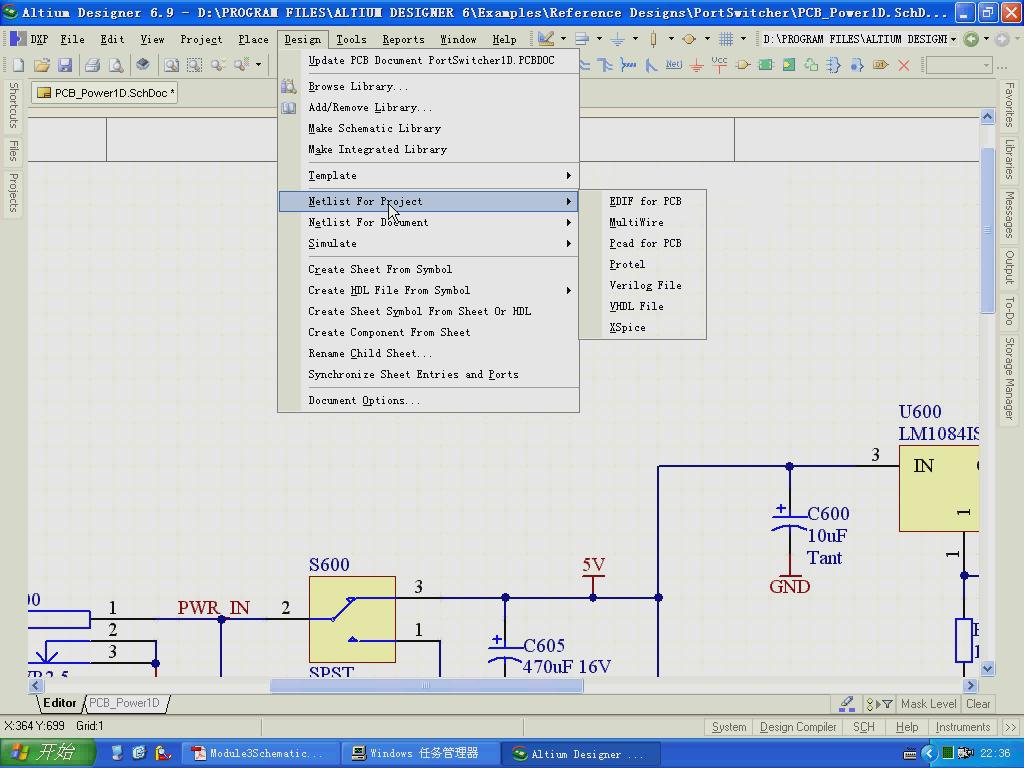

菜单栏中的一些功能之Design

Update PCB Document:更新原理图到PCB

Browse  Library:浏览库

add /remove library；增加移除库

make schmatic library:创建原理图库

make intergated library:创建集成库

template：使用模板

document options:本页文档的设置选项

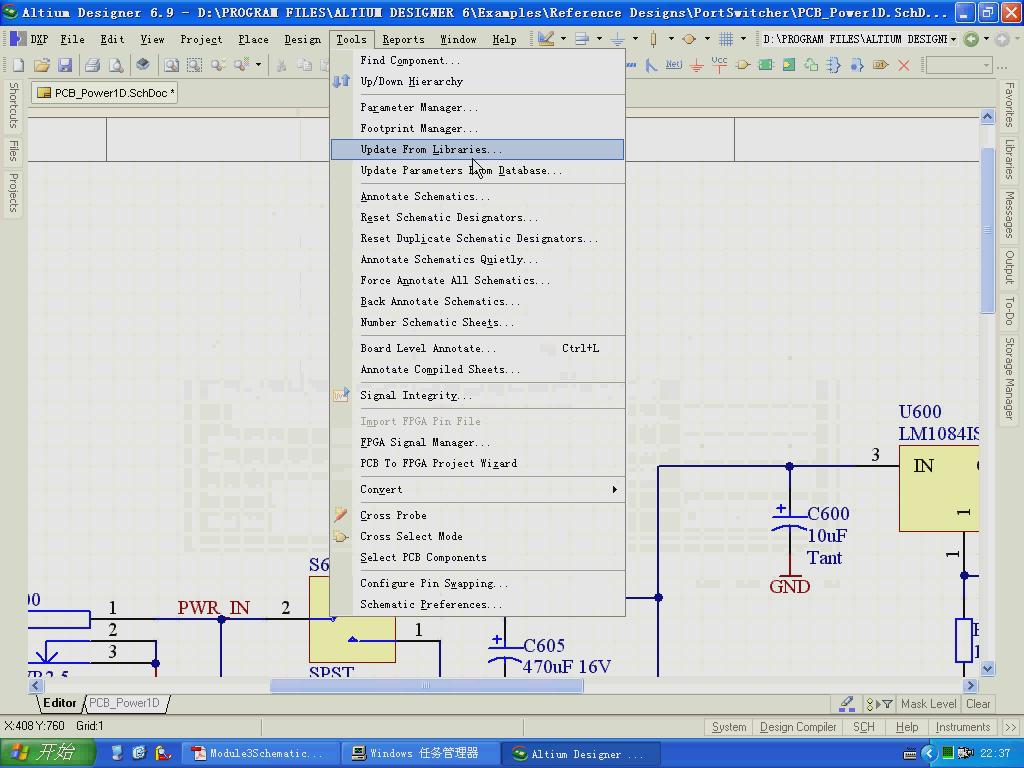

菜单栏中的一些功能之Tools

find component：查找元器件

parameter manager：参数管理器

footprint manager：封装管理器

update from library:更新库

update parameters from database:从数据库中更新参数

annotate schematics:对原理图的元器件进行自动标注

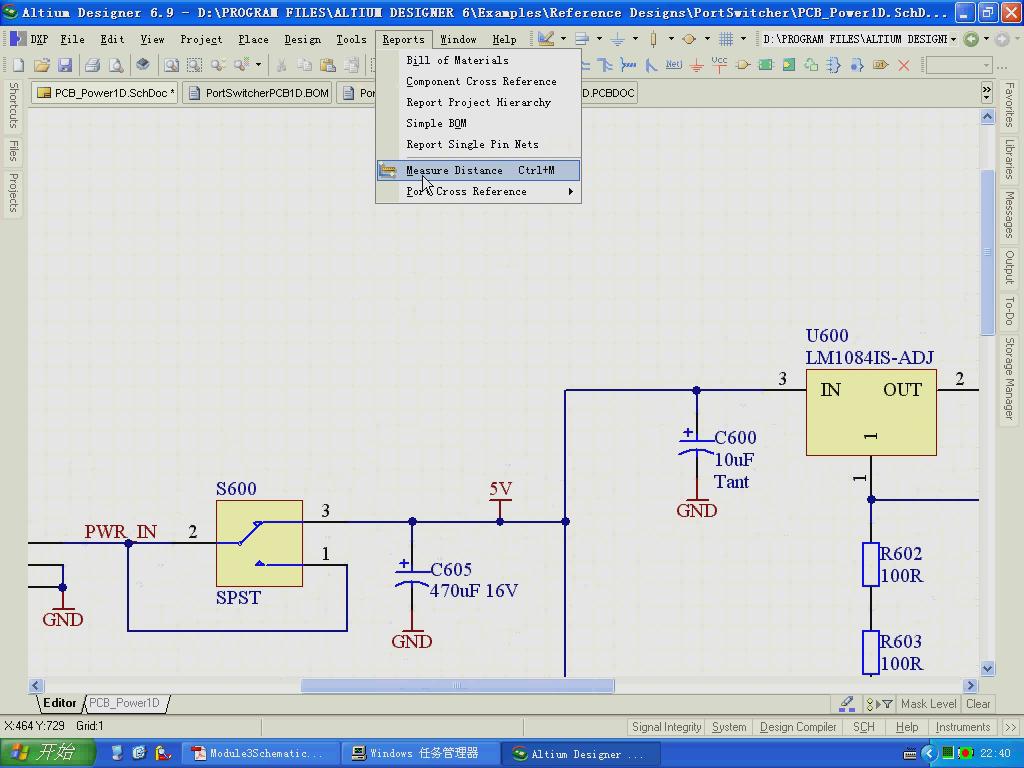

菜单栏中的一些功能之Reports:这里面一个有用的就是第一个可以自动生成板子料单。以及倒数第二个的测距

菜单栏中的一些功能之Place,这个就是放置各种线之类的，画图必用，里面的功能自己可以每个都实验一下。

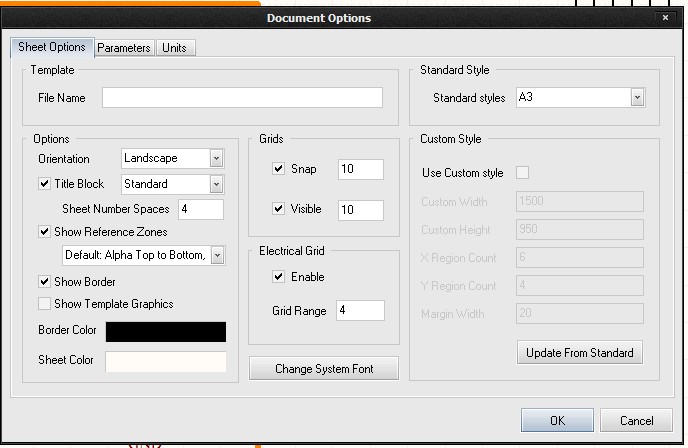

原理图中有两个重要需要设置的地方，一个是对原理图文档的设置。design->Document Options,在见下面的图，

下面进行详细说明：

左面的options里面，orientation代表的原理图文件的方向，默认的Landscape代表的是横向的纸张，还一个代表的是纵向的。

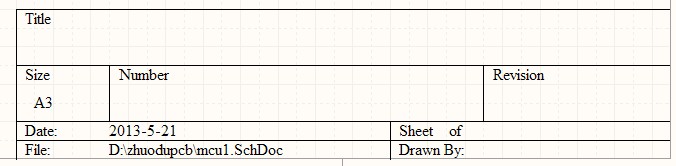

Title Block:就是指右下角的如图这一块

在此，可以设置成Stand,ANSI两种形式，也可以直接进行取消，让其不显示。

show reference zones:显示参考区，就是图纸四周的，试一下马上就清楚。

下面的三个一次是显示边界，设置边界颜色，设置图纸颜色。

然后是右面的Grids,

snap:按一下上下左右键，跳动的所设置的格点。

visible：可以的格点大小，就是图纸中显示的一个方框代表几个格点。

Electric Grid:称为电器格点

在划线的时候，当鼠标靠近一个要画的点时，就会出现一个x号，自动进行连接，这个就表示在多少格点范围之内进行自动连接。

右面的STAND STYLE:

是进行图纸设置的，设置图纸的大小。

相互关注，共同进步！！
