关于对系统架构设计的理解

1、什么时候进行系统架构设计：当需求分析阶段已经明确了系统的功能和业务后，即明确了系统的运营需求。则开始架构设计。

2、系统架构的主要工作是设计完成系统模型图，给到相关项目人员。架构设计模型主要包括5种：逻辑架构、开发架构、数据架构、物理架构、运行架构。一般来说需要设计的系统架构模型有逻辑架构、开发架构、物理架构3种.（数据架构一般在数据库中进行设计，运行加厚是在物理架构中增加了数据的流程）。

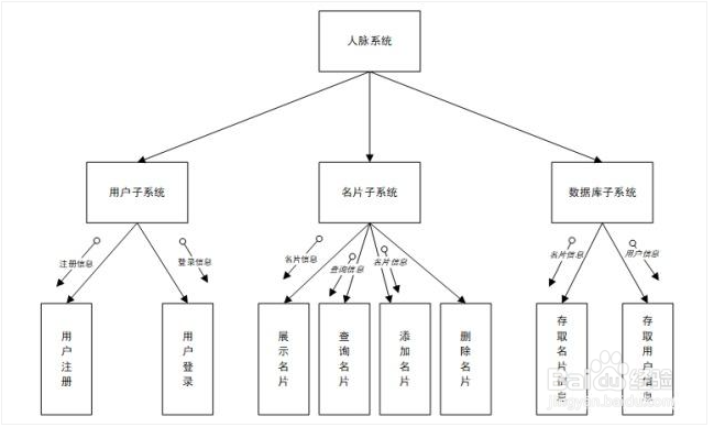

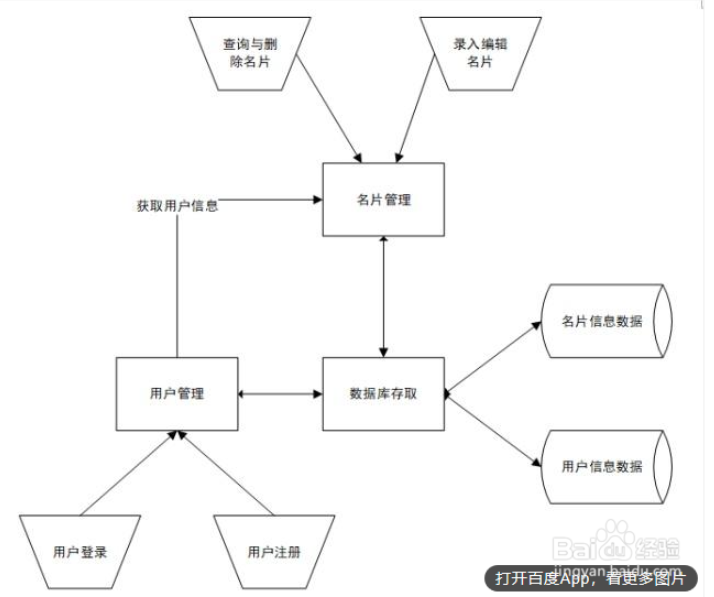

3、逻辑架构模型：主要是确定系统的功能范围和系统划分。两个关键点：一是将一个大系统划分为多个子系统，二是明确各子系统之间的协作和调用关系。绘制逻辑架构模型图有系统流程图和系统结构图。（系统流程图描述了各子系统、相关文件和数据的关系，记录了系统的关系结构； 系统结构图也称为层次图，它以层次方式啊描述了系统从顶层到最底层的功能分解。举例：下图所示）

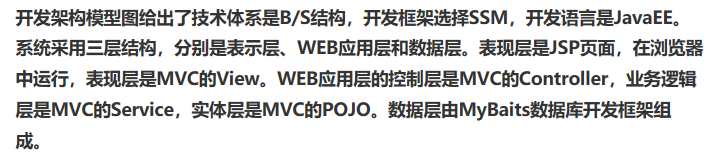

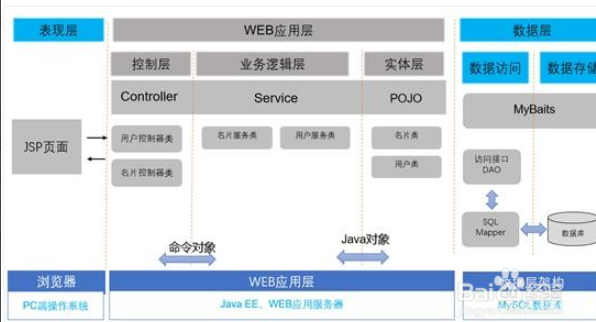

4、开发架构模型：发开架构模型是给开发人员看的，是为了指导开发人员如何架构系统的开发环境。开发环境包括：开发框架的选型、开发工具、编程语言、模块划分等内容。例 人脉系统的开发架构模型。

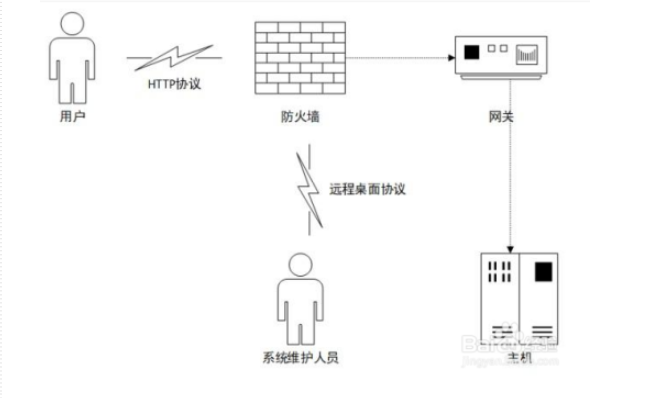

5、物理框架模型：是给系统部署人员和运维人员看的，主要给出系统的部署环境模型，包括网络环境、硬件环境、软件环境。例下图：

从上面的模型图可看出，系统部署只需要一台主机，要求支持HTTP协议和远程桌面协议。系统可以考虑部署到aa'li'阿里云或腾讯云。

小结:

系统的架构设计主要涉及到三种模型图，分别是逻辑架构模型、开发架构模型和物理架构模型。逻辑架构模型一般采用系统流程图和系统结构图建模；开发架构模型没有标准的模型图，可以使用PPT或Visio绘图工具进行绘制；物理架构模型主要是由网路环境、硬件和软件环境组成。
