一、Raft概念
copy一下其他小伙伴写的文章： Raft算法详解
不同于Paxos算法直接从分布式一致性问题出发推导出来，Raft算法则是从多副本状态机的角度提出，用于管理多副本状态机的日志复制。Raft实现了和Paxos相同的功能，它将一致性分解为多个子问题：Leader选举（Leader election）、日志同步（Log replication）、安全性（Safety）、日志压缩（Log compaction）、成员变更（Membership change）等。同时，Raft算法使用了更强的假设来减少了需要考虑的状态，使之变的易于理解和实现。

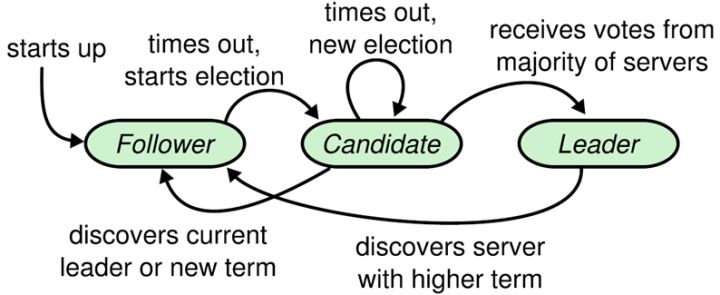

Raft将系统中的角色分为领导者（Leader）、跟从者（Follower）和候选人（Candidate）：
- Leader：接受客户端请求，并向Follower同步请求日志，当日志同步到大多数节点上后告诉Follower提交日志。
- Follower：接受并持久化Leader同步的日志，在Leader告之日志可以提交之后，提交日志。
- Candidate：Leader选举过程中的临时角色。
本文不过多赘述 raft 算法是个什么东西... 这里再贴一个十分好理解的文章：The Raft Consensus Algorithm
二、系统初步设计
在对raft有一定理解后，我们简单梳理一下在raft选举过程中，我们需要的一些角色，以及角色的司职。
首先我们需要一个选举控制类，单例实现即可，节点的选举全权交给此选举控制类的实现，我们称其为 ElectOperator。
先讲一个 raft 中重要的概念：世代，也称为 epoch，但在这篇文章，将其称为 generation（不要纠结这个 = =）。 世代可以认为是一个标记当前发送的操作是否有效的标识，如果收到了小于本节点世代的请求，则可无视其内容，如果收到了大于本世代的请求，则需要更新本节点世代，并重置自己的身份，变为 Follower，类似于乐观锁的设计理念。
我们知道，raft中一共有三种角色：Follower、Candidate、Leader
（1）Follower
Follower 需要做什么呢：
- 接收心跳
- Follower 在 ELECTION_TIMEOUT_MS 时间内，若没有收到来自 Leader的心跳，则转变为 Candidate
- 接收拉票请求，并返回自己的投票
好的，Follower非常简单，只需要做三件事即可。
（2）Candidate
Candidate 扮演什么样的职能呢：
- 接收心跳
- Candidate 在 ELECTION_TIMEOUT_MS 时间内，若没有收到来自 Leader的心跳，则转变为 Candidate
- 接收拉票请求，并返回自己的投票
- 向集群中的其他节点发起拉票请求
- 当收到的投票大于半数( n/2 + 1, n为集群内的节点数量)，转变为 Leader
Candidate 比起 Follower 稍微复杂一些，但前三件事情都是一样的。
（3）Leader
Leader 在选举过程中扮演的角色最为简单：
- 接收心跳
- 向集群内所有节点发送心跳
Leader 也是可以接收心跳的，当收到大于当前世代的心跳或请求后，Leader 需要转变为 Follower。Leader 不可能收到同世代的心跳请求，因为 (1) 在 raft 算法中，同一世代中，节点仅对同一个节点进行投票。(2) 需要收到过半投票才可以转变为 Leader。
三、系统初步实现
简单贴一下选举控制器需要的一些属性代码，下面的注释都说的很清楚了，其中需要补充的一点是定时任务使用了时间轮来实现，不理解没有关系...就是个定时任务，定时任务的一个引用放在 Map<TaskEnum, TimedTask> taskMap; 中，便于取消任务。
public class ElectOperator extends ReentrantLocker implements Runnable {
// 成为 Candidate 的退避时间（真实退避时间需要 randomized to be between 150ms and 300ms ）
private static final long ELECTION_TIMEOUT_MS = ElectConfigHelper.getElectionTimeoutMs();
// 心跳间隔
private static final long HEART_BEAT_MS = ElectConfigHelper.getHeartBeatMs();
/**
* 该投票箱的世代信息，如果一直进行选举，一直能达到 {@link #ELECTION_TIMEOUT_MS}，而选不出 Leader ，也需要15年，generation才会不够用，如果
* generation 的初始值设置为 Long.Min （现在是0，则可以撑30年，所以完全呆胶布）
*/
private long generation;
/**
* 当前节点的角色
*/
private NodeRole nodeRole;
/**
* 所有正在跑的定时任务
*/
private Map<TaskEnum, TimedTask> taskMap;
/**
* 投票箱
*/
private Map<String/* serverName */, Boolean> box;
/**
* 投票给了谁的投票记录
*/
private Votes voteRecord;
/**
* 缓存一份集群信息，因为集群信息是可能变化的，我们要保证在一次选举中，集群信息是不变的
*/
private List<HanabiNode> clusters;
/**
* 心跳内容
*/
private HeartBeat heartBeat;
/**
* 现在集群的leader是哪个节点
*/
private String leaderServerName;
private volatile static ElectOperator INSTANCE;
public static ElectOperator getInstance() {
if (INSTANCE == null) {
synchronized (ElectOperator.class) {
if (INSTANCE == null) {
INSTANCE = new ElectOperator();
ElectControllerPool.execute(INSTANCE);
}
}
}
return INSTANCE;
}
另外，上面罗列的这些值大都是需要在更新世代时重置的，我们先拟定一下更新世代的逻辑，通用的来讲，就是清除投票记录，清除自己的投票箱，更新自己的世代，身份变更为 Follower 等等，我们将这个方法称为 init。
/**
* 初始化
*
* 1、成为follower
* 2、先取消所有的定时任务
* 3、重置本地变量
* 4、新增成为Candidate的定时任务
*/
private boolean init(long generation, String reason) {
return this.lockSupplier(() -> {
if (generation > this.generation) {// 如果有选票的世代已经大于当前世代，那么重置投票箱
logger.debug("初始化投票箱，原因：{}", reason);
// 1、成为follower
this.becomeFollower();
// 2、先取消所有的定时任务
this.cancelAllTask();
// 3、重置本地变量
logger.debug("更新世代：旧世代 {} => 新世代 {}", this.generation, generation);
this.generation = generation;
this.voteRecord = null;
this.box = new HashMap<>();
this.leaderServerName = null;
// 4、新增成为Candidate的定时任务
this.becomeCandidateAndBeginElectTask(this.generation);
return true;
} else {
return false;
}
});
}
(1) Follower的实现
基于上面的分析，我们可以归纳一下 Follower 需要一些什么样的方法：
1、转变为 Candidate 的定时任务
实际上就是 ELECTION_TIMEOUT_MS (randomized to be between 150ms and 300ms) 后，如果没收到 Leader 的心跳，或者自己变为 Candidate 后，在这个时间内没有成功上位，则继续转变为 Candidate。
为什么我们成为 Candidate 的退避时间需要随机 150ms - 300ms呢？这是为了避免所有节点的选举发起发生碰撞，如果说都是相同的退避时间，每个节点又会优先投自己一票，那么这个集群系统就会陷入无限发起投票，但又无法成为 Leader 的局面。
简而言之就是我们需要提供一个可刷新的定时任务，如果在一定时间内没刷新这个任务，则节点转变为 Candidate，并发起选举，代码如下。首先取消之前的 becomeCandidate 定时定时任务，然后创建新的 becomeCandidate 定时任务 => [设定在 electionTimeout 后调用 beginElect(generation) 方法]。
/**
* 成为候选者的任务，（重复调用则会取消之前的任务，收到来自leader的心跳包，就可以重置一下这个任务）
*
* 没加锁，因为这个任务需要频繁被调用，只要收到leader来的消息就可以调用一下
*/
private void becomeCandidateAndBeginElectTask(long generation) {
this.lockSupplier(() -> {
this.cancelCandidateAndBeginElectTask("正在重置发起下一轮选举的退避时间");
// The election timeout is randomized to be between 150ms and 300ms.
long electionTimeout = ELECTION_TIMEOUT_MS + (int) (ELECTION_TIMEOUT_MS * RANDOM.nextFloat());
TimedTask timedTask = new TimedTask(electionTimeout, () -> this.beginElect(generation));
Timer.getInstance()
.addTask(timedTask);
taskMap.put(TaskEnum.BECOME_CANDIDATE, timedTask);
return null;
});
}
2、接收心跳与心跳回复
接收心跳十分简单，如果当前心跳大于等于当前世代，且还未认定某个节点为 Leader，则取消所有定时任务，成为Follower，并记录心跳包中 Leader 节点的信息，最后重置一下成为候选者的任务。
如果已经成为某个 Leader 的 Follower，则直接成为候选者的任务即可。
另外一个要注意的是，needToSendHeartBeatInfection，是否需要发送心跳感染包，当收到低世代 Leader 的心跳时，如果当前集群已经选出 Leader ，则回复此心跳包，告诉旧 Leader，现在已经是新世代了！（代码中没有展现，其实就是再次封装一个心跳包，带上世代信息和 Leader 节点信息，回复给 Leader 即可）
public boolean receiveHeatBeat(String leaderServerName, long generation, String msg) {
return this.lockSupplier(() -> {
boolean needToSendHeartBeatInfection = true;
// 世代大于当前世代
if (generation >= this.generation) {
needToSendHeartBeatInfection = false;
if (this.leaderServerName == null) {
logger.info("集群中，节点 {} 已经成功在世代 {} 上位成为 Leader，本节点将成为 Follower，直到与 Leader 的网络通讯出现问题", leaderServerName, generation);
// 取消所有任务
this.cancelAllTask();
// 成为follower
this.becomeFollower();
// 将那个节点设为leader节点
this.leaderServerName = leaderServerName;
}
// 重置成为候选者任务
this.becomeCandidateAndBeginElectTask(this.generation);
}
return needToSendHeartBeatInfection;
});
}
3、接收拉票请求与回复投票
我们知道，raft 在一个世代只能投票给一个节点，且发起投票者会首先投票给自己。所以逻辑就很简单了，只有当世代大于等于当前，且还未投票时，则拉票请求成功，返回true即可，否则都视为失败，返回false。
/**
* 某个节点来请求本节点给他投票了，只有当世代大于当前世代，才有投票一说，其他情况都是失败的
*
* 返回结果
*
* 为true代表接受投票成功。
* 为false代表已经给其他节点投过票了，
*/
public VotesResponse receiveVotes(Votes votes) {
return this.lockSupplier(() -> {
logger.debug("收到节点 {} 的投票请求，其世代为 {}", votes.getServerName(), votes.getGeneration());
String cause = "";
if (votes.getGeneration() < this.generation) {
cause = String.format("投票请求 %s 世代小于当前世代 %s", votes.getGeneration(), this.generation);
} else if (this.voteRecord != null) {
cause = String.format("在世代 %s，本节点已投票给 => %s 节点", this.generation, this.voteRecord.getServerName());
} else {
this.voteRecord = votes; // 代表投票成功了
}
boolean result = votes.equals(this.voteRecord);
if (result) {
logger.debug("投票记录更新成功：在世代 {}，本节点投票给 => {} 节点", this.generation, this.voteRecord.getServerName());
} else {
logger.debug("投票记录更新失败：原因：{}", cause);
}
String serverName = InetSocketAddressConfigHelper.getServerName();
return new VotesResponse(this.generation, serverName, result, serverName.equals(this.leaderServerName), votes.getGeneration());
});
}
(2) Candidate的实现
可以看出 Follower 十分简单， Candidate 在 Follower 的基础上增加了发起选举的拉票请求，与接收投票，并上位成为Leader两个功能，实际上也十分简单。
1、发起拉票请求
回顾一下前面的转变成 Candidate 的定时任务，定时任务实际上就是调用一个方法
TimedTask timedTask = new TimedTask(electionTimeout, () -> this.beginElect(generation));
这个 beginElect 就是转变为 Candidate 并发起选举的实现。让我们先想想需要做什么，首先肯定是
- 更新一下自己的世代，因为已经长时间没收到 Leader 的心跳包了，我们需要自立门户。
- 给自己投一票
- 要求其他节点给自己投票
分析到这里就很明了了。下面首先执行 updateGeneration 方法，实际上就是执行前面所说的 init 方法，传入 generation + 1 的世代，重置一下上个世代各种保存的状态；然后调用 becomeCandidate，实际上就是切换一下身份，将 Follower 或者 Candidate 切换为 Candidate；给自己的 voteRecord 投一票，最后带上自己的节点标识和世代信息，去拉票。
/**
* 开始进行选举
*
* 1、首先更新一下世代信息，重置投票箱和投票记录
* 2、成为候选者
* 3、给自己投一票
* 4、请求其他节点，要求其他节点给自己投票
*/
private void beginElect(long generation) {
this.lockSupplier(() -> {
if (this.generation != generation) {// 存在这么一种情况，虽然取消了选举任务，但是选举任务还是被执行了，所以这里要多做一重处理，避免上个周期的任务被执行
return null;
}
logger.info("Election Timeout 到期，可能期间内未收到来自 Leader 的心跳包或上一轮选举没有在期间内选出 Leader，故本节点即将发起选举");
updateGeneration("本节点发起了选举");// this.generation ++
// 成为候选者
logger.info("本节点正式开始世代 {} 的选举", this.generation);
if (this.becomeCandidate()) {
VotesResponse votes = new VotesResponse(this.generation, InetSocketAddressConfigHelper.getServerName(), true, false, this.generation);
// 给自己投票箱投票
this.receiveVotesResponse(votes);
// 记录一下，自己给自己投了票
this.voteRecord = votes;
// 让其他节点给自己投一票
this.askForVoteTask(new Votes(this.generation, InetSocketAddressConfigHelper.getServerName()), 0);
}
return null;
});
}
2、接收投票，并成为 Leader
如果说在 150ms and 300ms 之间，本节点收到了过半投票，则可上位成 Leader，否则定时任务会再次调用 beginElect，再次更新本节点世代，然后发起新一轮选举。
接收投票其实十分简单，回忆一下前面接收拉票请求与回复投票，实际上就是拉票成功，就返回true，否则返回flase。
我们每次都判断一下是否拿到过半的票数，如果拿到，则成为 Leader，另外有一个值得注意的是，为了加快集群恢复可用的进程，类似于心跳感染（如果心跳发到Leader那里去了，Leader会告诉本节点，它才是真正的Leader），投票也存在投票感染，下面的代码由 votesResponse.isFromLeaderNode() 来表示。
投票的记录也是十分简单，就是把每个投票记录扔到 Map<String/* serverName */, Boolean> box; 里，true 表示同意投给本节点，flase 则不同意，如果同意达到半数以上，则调用 becomeLeader 成为本世代 Leader。
/**
* 给当前节点的投票箱投票
*/
public void receiveVotesResponse(VotesResponse votesResponse) {
this.lockSupplier(() -> {
if (votesResponse.isFromLeaderNode()) {
logger.info("来自节点 {} 的投票应答表明其身份为 Leader，本轮拉票结束。", votesResponse.getServerName());
this.receiveHeatBeat(votesResponse.getServerName(), votesResponse.getGeneration(),
String.format("收到来自 Leader 节点的投票应答，自动将其视为来自 Leader %s 世代 %s 节点的心跳包", heartBeat.getServerName(), votesResponse.getGeneration()));
}
if (this.generation > votesResponse.getAskVoteGeneration()) {// 如果选票的世代小于当前世代，投票无效
logger.info("来自节点 {} 的投票应答世代是以前世代 {} 的选票，选票无效", votesResponse.getServerName(), votesResponse.getAskVoteGeneration());
return null;
}
if (votesResponse.isAgreed()) {
if (!voteSelf) {
logger.info("来自节点 {} 的投票应答有效，投票箱 + 1", votesResponse.getServerName());
}
// 记录一下投票结果
box.put(votesResponse.getServerName(), votesResponse.isAgreed());
List<HanabiNode> hanabiNodeList = this.clusters;
int clusterSize = hanabiNodeList.size();
int votesNeed = clusterSize / 2 + 1;
long voteCount = box.values()
.stream()
.filter(aBoolean -> aBoolean)
.count();
logger.info("集群中共 {} 个节点，本节点当前投票箱进度 {}/{}", hanabiNodeList.size(), voteCount, votesNeed);
// 如果获得的选票已经大于了集群数量的一半以上，则成为leader
if (voteCount == votesNeed) {
logger.info("选票过半，准备上位成为 leader 节点", votesResponse.getServerName());
this.becomeLeader();
}
} else {
logger.info("节点 {} 在世代 {} 的投票应答为：拒绝给本节点在世代 {} 的选举投票（当前世代 {}）", votesResponse.getServerName(), votesResponse.getGeneration(), votesResponse.getAskVoteGeneration(), this.generation);
// 记录一下投票结果
box.put(votesResponse.getServerName(), votesResponse.isAgreed());
}
return null;
});
}
(3) Leader 的实现
作为 Leader，在 raft 中的实现却是最简单的，我们只需要给子节点发心跳包即可。然后如果收到大于自己世代的心跳感染，则成为新世代的 Follower，接收心跳的逻辑和 Follower 没有区别。
/**
* 当选票大于一半以上时调用这个方法，如何去成为一个leader
*/
private void becomeLeader() {
this.lockSupplier(() -> {
long becomeLeaderCostTime = TimeUtil.getTime() - this.beginElectTime;
this.beginElectTime = 0L;
logger.info("本节点 {} 在世代 {} 角色由 {} 变更为 {} 选举耗时 {} ms，并开始向其他节点发送心跳包 ......", InetSocketAddressConfigHelper.getServerName(), this.generation, this.nodeRole.name(), NodeRole.Leader.name(),
becomeLeaderCostTime);
this.nodeRole = NodeRole.Leader;
this.cancelAllTask();
this.heartBeatTask();
this.leaderServerName = InetSocketAddressConfigHelper.getServerName();
return null;
});
}
四、运行我们的 raft！
看到这里，不用怀疑.. 一个 raft 算法已经实现了。至于一些细枝末节的东西，我相信大家都能处理好的.. 比如如何给其他节点发送各种包，包怎么去定义之类的，都和 raft 本身没什么关系。
一般来说，在集群可用后，我们就可以让 Follower 连接 Leader 的业务端口，开始真正的业务了。 raft作为一个能快速选主的分布式算法，一次选主基本只需要一次 RTT（Round-Trip Time）时间即可，非常迅速。

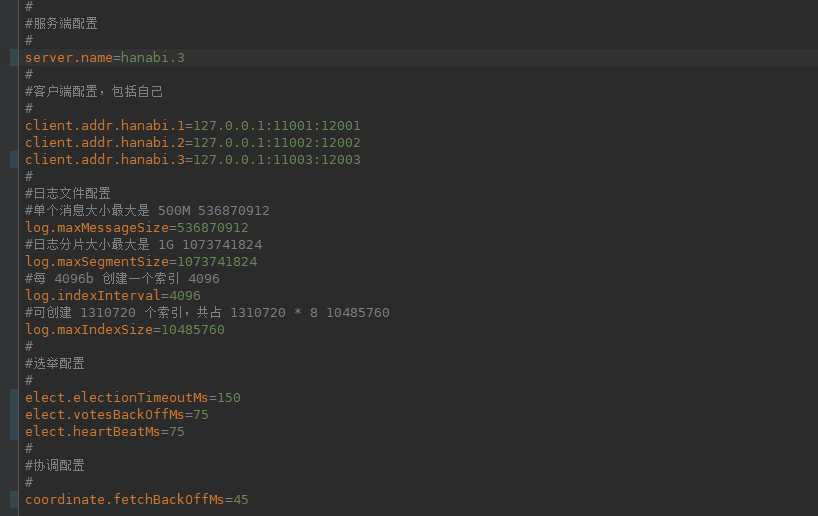

运行一下我们的项目，简单测试，我们只用三台机子，想测试多台机子可以自己去玩玩...我们可以看到就像 zookeeper，我们需要配置两个端口，前一个作为选举端口，后一个则作为业务端口。
本文章只讲了怎么选举，后面的端口可以无视，但是必填...
依次启动 hanabi.1，hanabi.2，hanabi.3

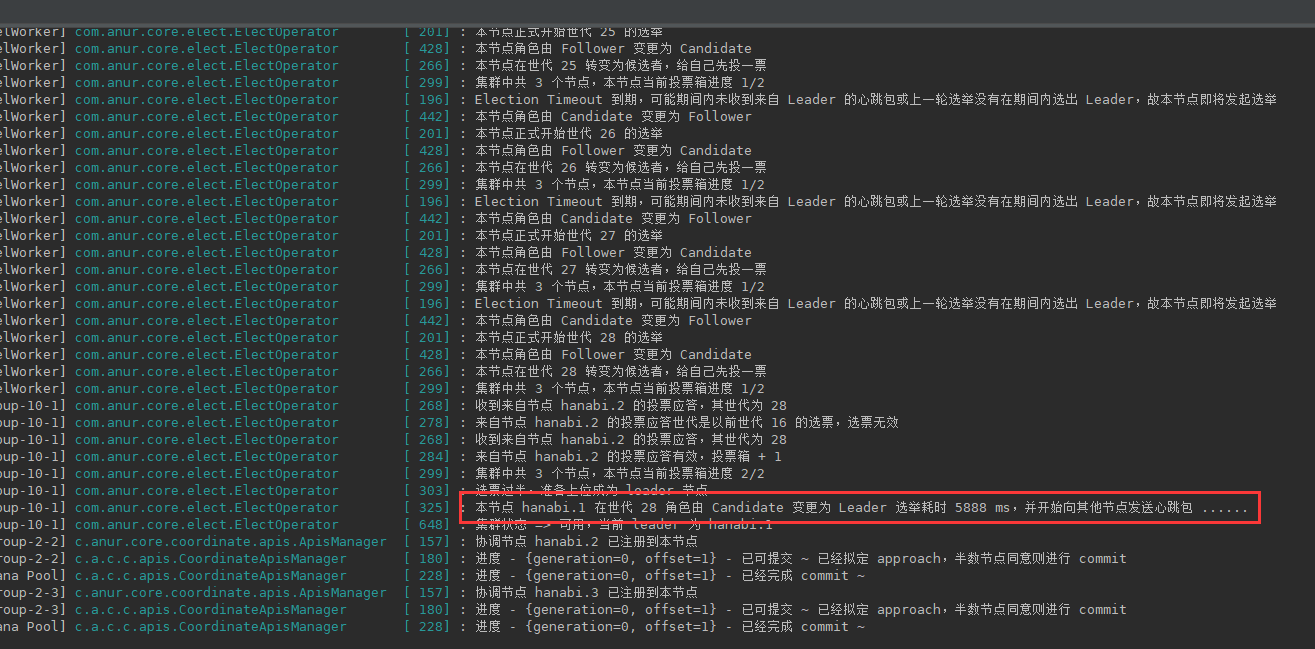

很快，我们就能看到 hanabi.1 成为了世代28的 Leader，第一次选举耗时久是因为启动的时候有各种初始化 = =

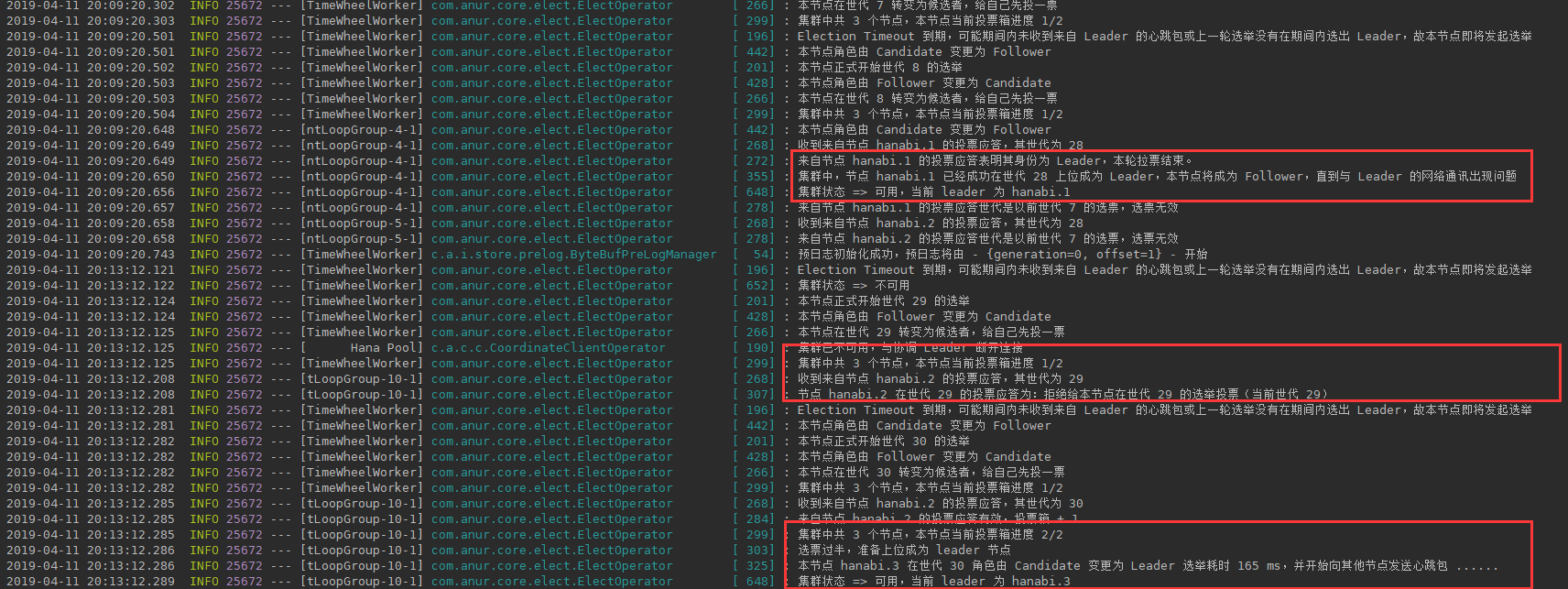

此时，我们关闭 hanabi.1，因为集群还有2台机器，它们之间完全可以选出新的 Leader，我们关闭 hanabi.1 试试。观察 hanabi.3，我们发现，很快，hanabi.3 就发现 Leader 已经挂掉，并发起了世代 29 的选举。
在世代29中，仅存的 hanabi.2 拒绝为本节点投票，所以在 ELECTION_TIMEOUT_MS 到期后，hanabi.3 再次发起了选举，此次选举成功，因为 hanabi.2 还未到达 ELECTION_TIMEOUT_MS，所以还在世代 28，收到了世代 29 的拉票请求后，hanabi.2 节点将自己的票投给了 hanabi.3，hanabi.3 成功上位。
本项目github地址 ： 基于raft算法实现的分布式kv存储框架 （项目实际上还有日志写入，日志提交，日志同步等功能，直接无视它...还没写完 = =）
