CISCO基础之局域网交换机配置

构建局域网和配置交换

今天我们来讲一下局域网中交换机的配置。首先做好拓扑图

实验要求:

1、  按图示要求在packet tracer内作好拓扑图，并给各PC机配上所要求的IP地址

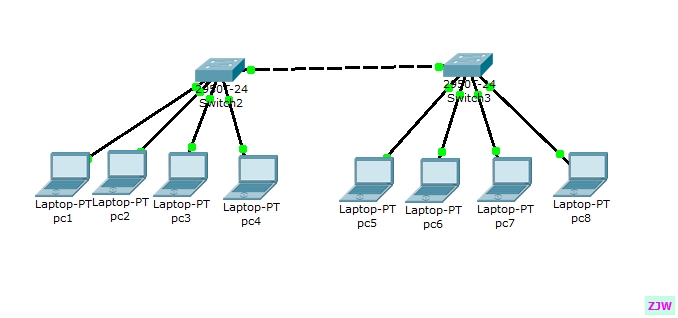

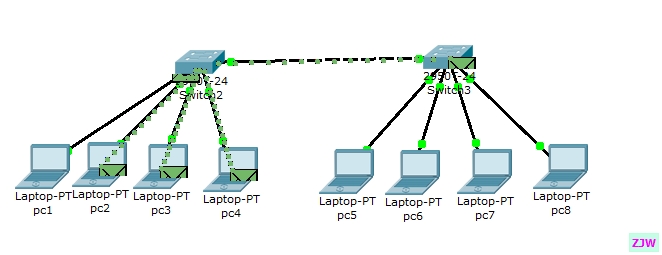

下面来看一下图形：

从左到右依次pc机ip

Pc1： 192.168.1.1        pc2： 192.168.1.2

Pc3： 192.168.1.3        pc4： 192.168.1.4

Pc5： 192.168.1.5        pc6： 192.168.1.6

Pc7： 192.168.1.7        pc8： 192.168.1.8

交换机ip

Swch2 192.168.1.111

Swch3 192.168.1.222

以上子网掩码都为 255.255.255.0

2.验证交换机地址学习、转发与过滤机制，并解释其原理（要求用数据包转发截图并结合交换机的mac地址表来说明）

配置好ip了。下面来看一下地址学习和转发与过滤。

地址学习就是进入帧的源mac地址与进入端口相关联，

转发就是交换机接收到该数据帧后。查看该帧的目的MAC地址。看看该地址是不是本交换机的MAC地址。如果是则进行帧校验运算。。是完整的帧就收下。并解封装出数据包，交给上处理。如果不是自己的MAC地址。则查看那一下CAM表，有该目的地址则与相对应的目的端口发送，如果CAM表内没有改目的地址，则以泛洪的形式从交换机的其他端口转发。。就是发送到与此交换机相连接的每一台pc机。然后每台pc机接收后查看是否是自己的。不是自己的丢弃。发现目的地址是自己的。则进行校验和运算。然后拆封数据帧，将数据交给上层处理。其实就是将数据返回到交换机。这一过程与最初的相反。源地址变为目的地址，目的地址变为源地址。然后发送，交换机继续地址学习，最初的目的地址此时也端口相关联，然后交换机学习了两个地址存放在MAC表中，一个是源地址一个是目的地址，然后发送给最初的源地址，。而此时交换机在发送的时候不会是泛宏的形式了，直接发送给源mac地址的pc机。

过滤其实就是已知目的地址和源地址，直接发送，不会以泛洪的形式发送给所有pc机了。。

下面来用图形演示一下。。

地址学习

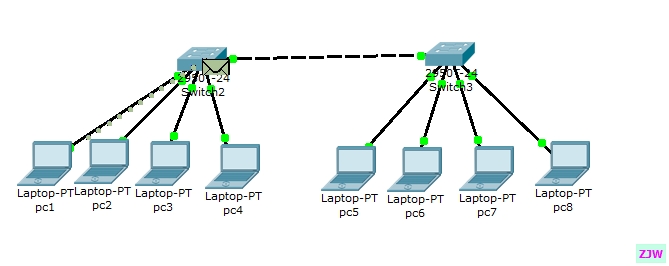

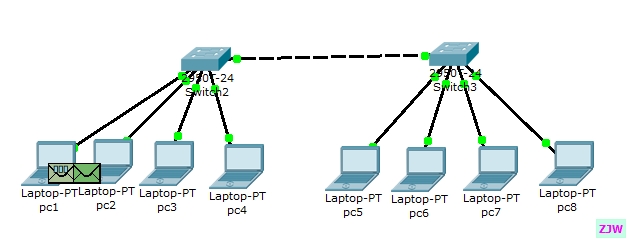

使用pc1 ping pc8

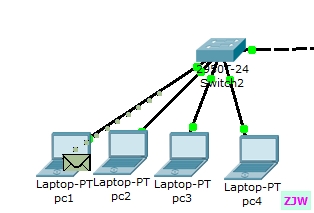

第一步：ping pc8

准备发送数据包，此时源mac地址是192.168.1.1，目的地址是192.168.1.8

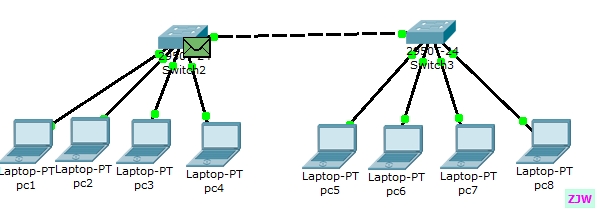

发送数据到交换机2。则此时交换机2地址学习，将源地址192.168.1.1保存到CAM表中，与交换机的2端口相连接，然后转发，

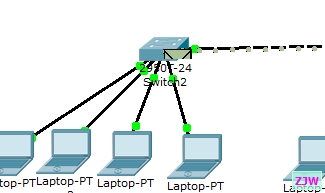

交换机地址学习。知道pc1的源地址了。不知道目的地址，所以以泛洪的形式转发，如下图

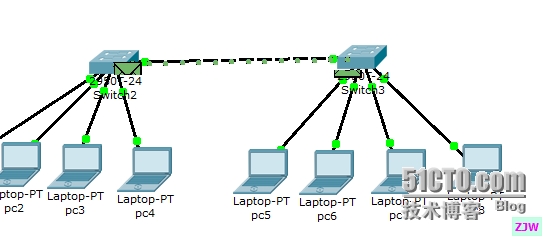

左边pc2--pc7都不是，已经丢弃，如下图

然后pc8发现此数据是自己的，解封，交给上层处理，继续转发，此时源MAC地址为192.168.1.8目的地址为192.168.1.1，，交换机3地址学习将pc8的地址学习到CAM表中，

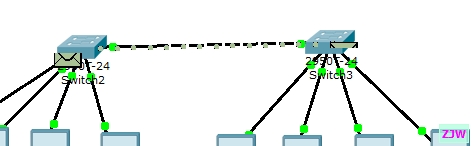

然后转发，，因为已经知道目的地址和源地址了，此数据为已知单播帧，所以不会在以泛洪的形式发送了。。发送到交换机2，因为交换机2有192.168.1.1的地址，

再转发，交换机直接发送到pc1，不会发送到其他pc机了

然后在看一下，转发就是交换机和pc8发送的过程，过滤则是已经知道目的，不会以泛洪的形式发送，指定的发送文件，把其他的地址过滤掉了，不发送给其他pc机，

过滤的过程

发送给交换机3，不发送给其他pc机

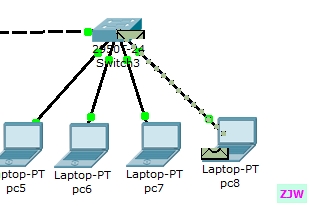

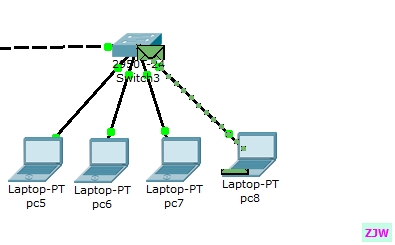

交换机3知道目的之地址在哪一个端口，直接发送给pc8不发送给pc5-7

看下面返回转发都是单线发送，

好了，，下面来配置交换机吧

在两交换机上配置主机名、各种密码、各接口速度、双工及标示，并给交换机配上所给的IP地址。

练习进行各模式间的切换，练习使用帮助功能、熟悉ios系统环境

查看配置文件，查看接口信息，简要查看接口IP信息。

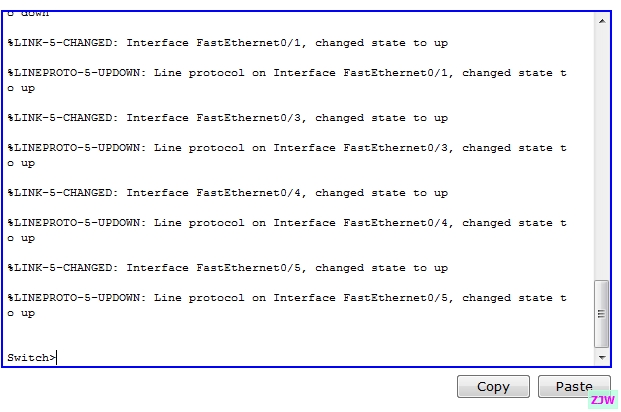

点击交换机2，出现这个画面，

基本配置如下：

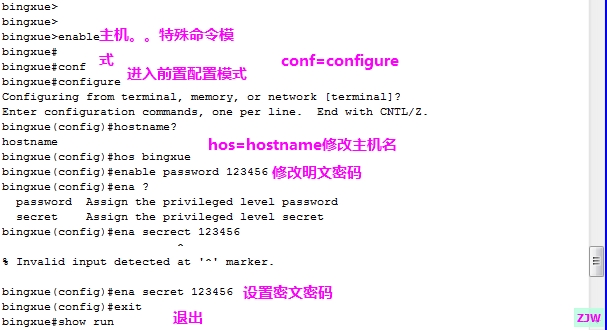

接下来我们来详细看一下如何修改主机名，密码，设置接口速度，IP等等···

下面配置控制台线路，设置登录密码，关闭空闲超时,这个登录密码是本机登录需要的密码。。

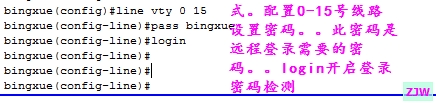

现在在设置一下远程登录的密码。

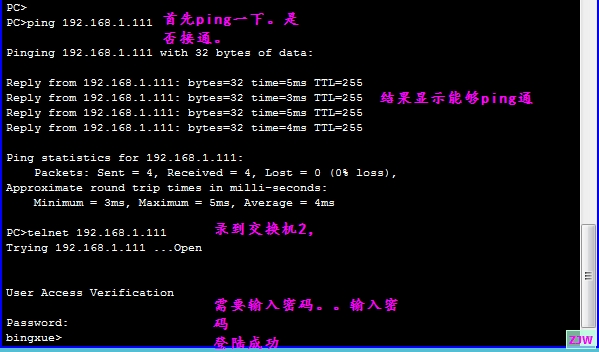

下面用pc1来登录一下试试

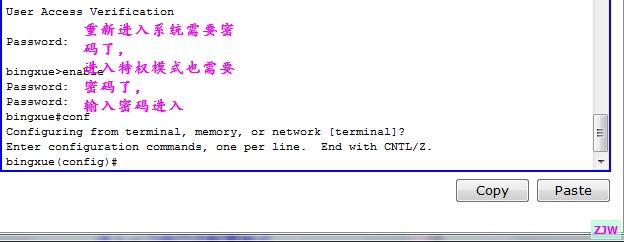

下面来检验一下，看看本机密码是否设置成功，右下图可知密码设置成功

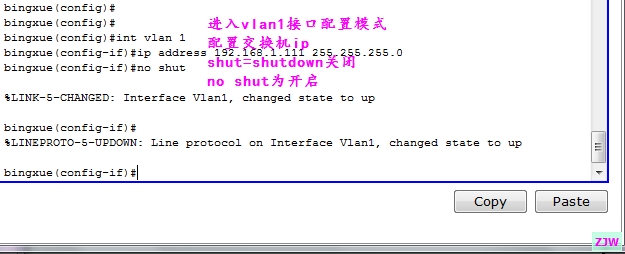

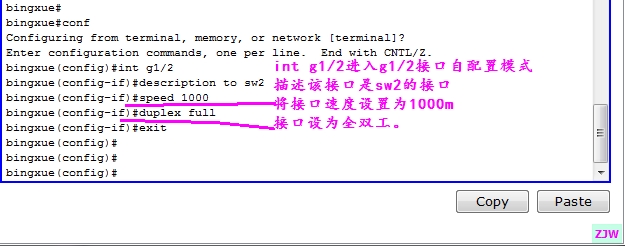

下面来设置交换机IP和接口速度,和双工

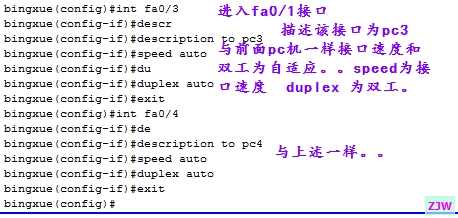

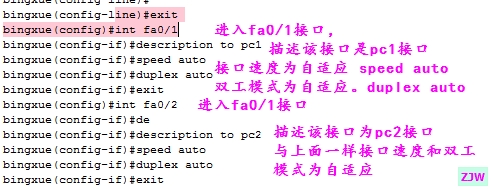

再来配置一下几个pc机的接口速度和双工

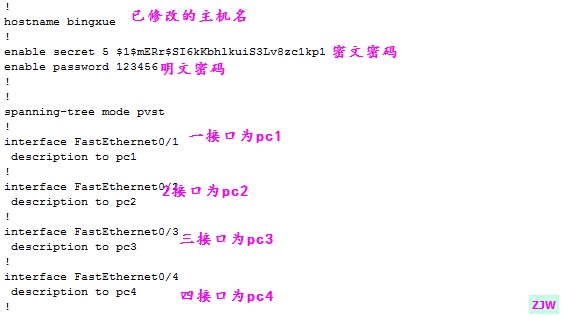

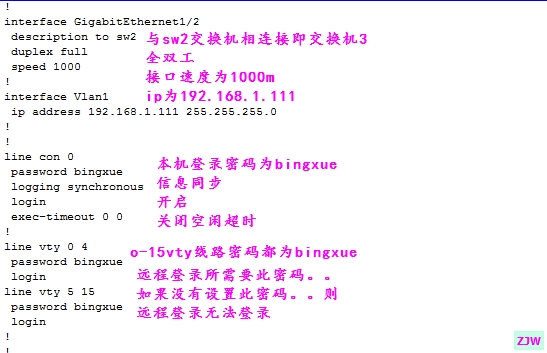

好了查看一下交换机2的配置

下面再来配置交换机3

修改主机名 配置登录密码，

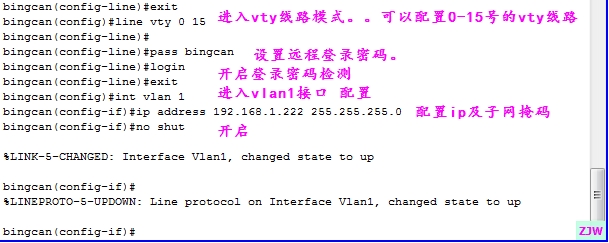

配置远程登录密码 要进入vty线路模式配置。。

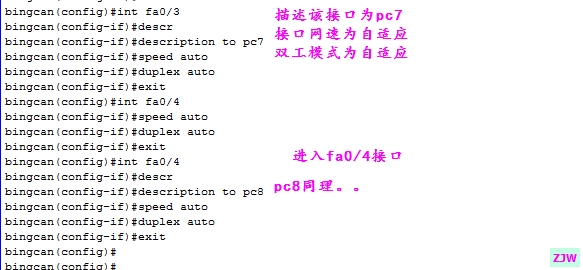

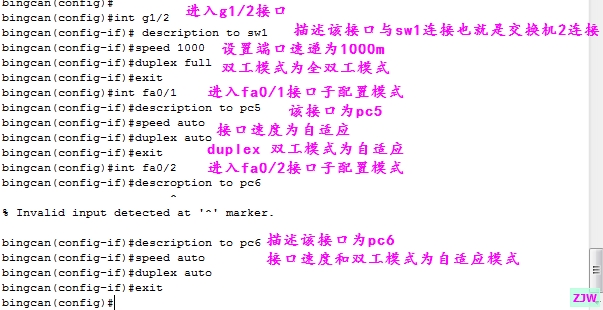

配置接口网速机双关

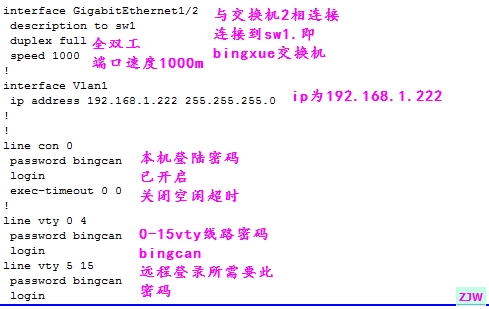

来查看一下交换机3的配置

好了，，pc机都配置完了。。交换机也配置好了。。完工。。

以上就是简单的局域网交换机配置信息。

在实际环境中，也有些情况，是不需要配置交换机的。直接用傻瓜式交换机。
