matlab gui学习手记 pdf_与MATLAB颜色设置斗智斗勇的那些年

前阵子，知识星球里有一位叫“π大星”的朋友交了两份GUI实战训练的报告。其中有一部分文字是关于GUI按钮的背景颜色设置，我觉得还蛮有意思的。

所以今天打算分享一下为什么我觉得这份报告有意思，顺带着聊一聊这些年我是如何与颜色斗智斗勇的。

01

用MATLAB已经有十多年了，不过开始对颜色有些挑剔还是最近几年的事。

最开始的几年，颜色设置的问题，无非就是plot曲线的时候，这应该是每个MATLAB用户都会碰到的情况。

这个问题很好解决，在网上很快就能找到答案。对于初学MATLAB的朋友，这里我推荐两份文档。

一份是MATLAB中文论坛的一篇帖子，主题是“Matlab中plot函数一共能调用多少种颜色？”。这篇帖子截止目前已经有将近35万的阅读量，足以见得有非常多朋友搜索过这个问题。

另一份是MATLAB Help自带的介绍，通过命令窗口输入doc plot就可以了解这方面的应用，还有相应的例子可以用来加深理解。

回到颜色设置这个问题上来，通过plot([1,2],[3,4],'r')就能将目标曲线设置成红色，其中'r'是红色的缩写。

除此之外，还有

绿-g

蓝-b

蓝绿-c

紫红-m

黄-y

黑-k

白-w

02

通过字母设置颜色这种方法，比较便捷，不过存在的问题是，颜色数量较少，并且个别颜色我实在欣赏不来，比如那发着光的黄和绿。

虽然心有不满，但是平时还是尽量避免多条曲线画在一张图上，于是在之后的很长一段时间内，只靠着红色和蓝色，咬咬牙，这么多年也就过来了，直到后来开始做GUI工具。

创建GUI，界面默认的背景是灰色，有一阵子，我很不喜欢这个背景颜色，总想换成白色。后来实在受不了了，就上网查，发现可以通过RGB数值去定义界面的颜色，比如设置窗体为白色

figure('Color',[1,1,1])

RGB颜色定义的方式，适用在任何颜色定义的问题上，包括plot曲线的，画图注释text的颜色定义等等，具体的用法，在前面推荐的两个文档中也都有介绍。

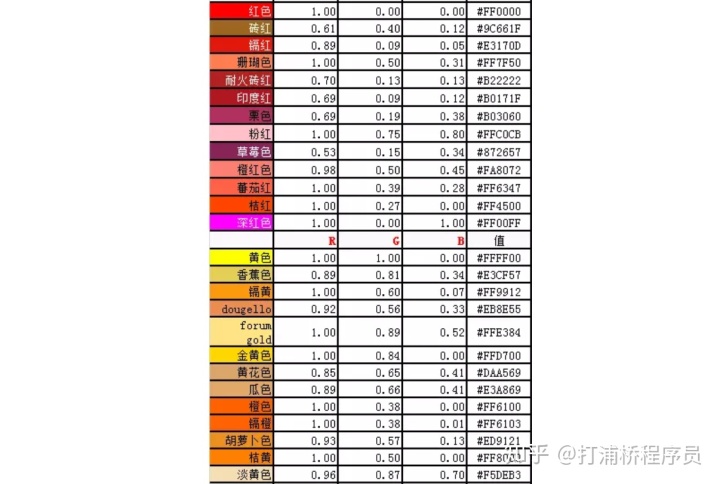

至于RGB如何定义数值实现想要的颜色，网上有不少材料，通过搜索关键词MATLAB+颜色表。

事实上，这张表很长，远不止我截取的部分。

颜色表的优点是，很全，几乎任何颜色应有尽有，而颜色表的缺点也是，太多了，多到让我难以选择。

上次碰到颜色选择障碍，还是给媳妇买口红的时候，口红看起来都红的差不多啊。

03

人总是这么矛盾，字母设置颜色，嫌8种颜色太少，RGB设置颜色，嫌颜色表太长。

其实保留几种比较常用的颜色RGB值就可以应对平时工作学习中的需求。

再后来就是这两年的事了。

在过去写一个GUI，只要需求明确了，几乎可以每两天写一个工具。

这些工具只是给自己用的，所以控件的布局，也都只是控件+String的形式，哪管他颜色、图标和快捷键，甚至好多比较严重的Bug都不在意，心里清楚哪哪有坑，别去踩就行。

不过这两年，偶尔会分享一些自己写的GUI给大家使用。

字如其人，GUI也同样如此，于是我要比之前多花上3倍的时间去修复Bug，优化界面，提高用户友好度。审美在不在线另说，做GUI我一点也不随便。

曾经介绍过我在开发HaoFind的时候，设计了一个开机界面，是参考的Google的Logo。

这下我再没办法去拿着颜色表和Logo的颜色做对比了，于是我给自己写了一个提取颜色RGB值的工具，叫做HaoColor。

很高兴，Hao系列的小工具又迎来了一位新成员。

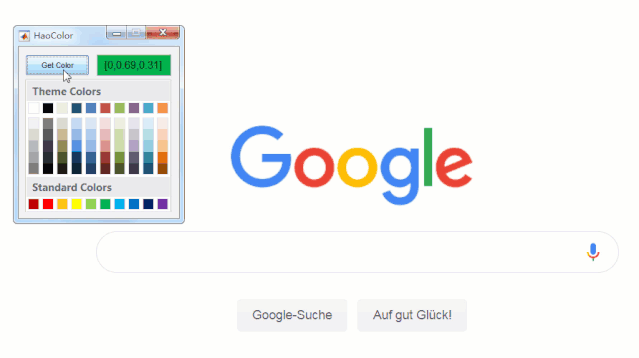

HaoColor的使用很简单，点击Get Color的按钮之后，将鼠标移到目标颜色上，3秒之后将会显示目标颜色的RGB值。

其中有一个很贴心的功能是，RGB值在显示的同时，已经复制了，不需要再去做额外的复制操作，可以直接在m脚本中进行粘贴。

这个功能其实在HaoTemplate工具中就已经使用了。

当时在HaoTemplate发布后，有朋友留言说，这么多色块，得做多少个按钮啊。

其实我在写这个工具的时候，就已经意识到这个问题了，所以我一个按钮都没做，直接放了一张Excel颜色表上去，用鼠标去读取颜色。

读取颜色的功能也很容易实现，用的是MATLAB截屏的功能，只截取鼠标所在的一个像素的图片，读取颜色数值。

04

前面聊的是这些年来我是如何处理颜色设置这个问题的。接下来聊一聊“π大星”的报告。

GUI实战的第二次练习是复现windows的科学计算器，其中一个要求是，按钮颜色的设置。

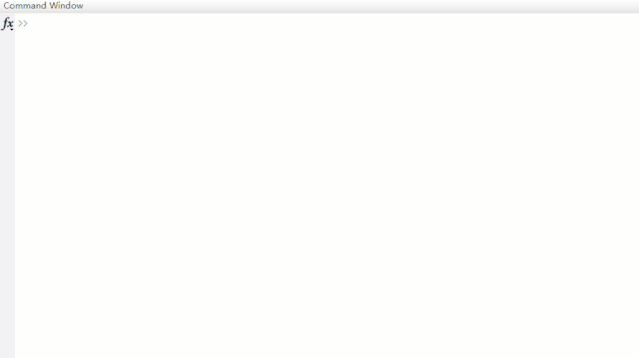

这位朋友的处理方式是，通过uisetcolor这个命令，调出MATLAB自带的调色板，选取所需的颜色，返回RGB的值。这个命令同样可以集成在GUI中，进行颜色的选取。

如果只是从功能上来说，我个人认为，HaoColor的功能会比自带的调色板稍强一些，颜色选取的自由度更大。

不过我觉得很有意思的地方，一个是调色板对话框中控件的弧度设置，这是接下来一段时间我很想去研究的。

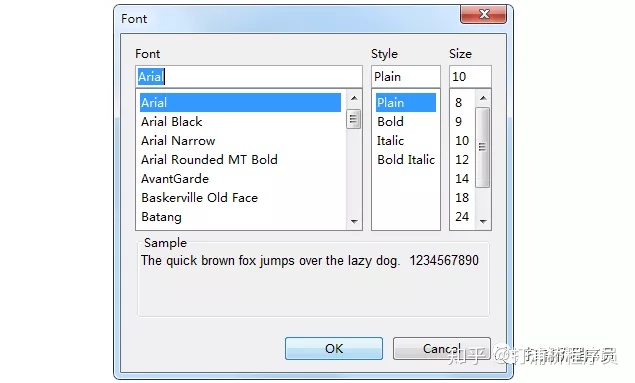

另一个有意思的是，在uisetcolor所在的文件夹，发现了不少其他有趣的功能，比如字体的设置

除此之外还有很多其他工具，像之前一直使用的选取文件功能uigetfile，也在这个文件夹中。

由于之前只关注到自己要开发的GUI，忽略了这个文件夹中的其他有意思的功能，这也是在接下来一段时间想要去了解的，并且希望能够运用到以往的工具中去。

以上就是今天关于MATLAB颜色设置的分享，希望对大家有所帮助

最后关于HaoColor，有需要的朋友，可以在公众号后台回复“HaoColor”获取这个工具。

作者介绍: 打浦桥程序员，汽车行业工程师，目前在德国从事系统工程。公众号“打浦桥程序员”，和你一起用MATLAB的角度看世界
