一张图分析架构中的缓存设计

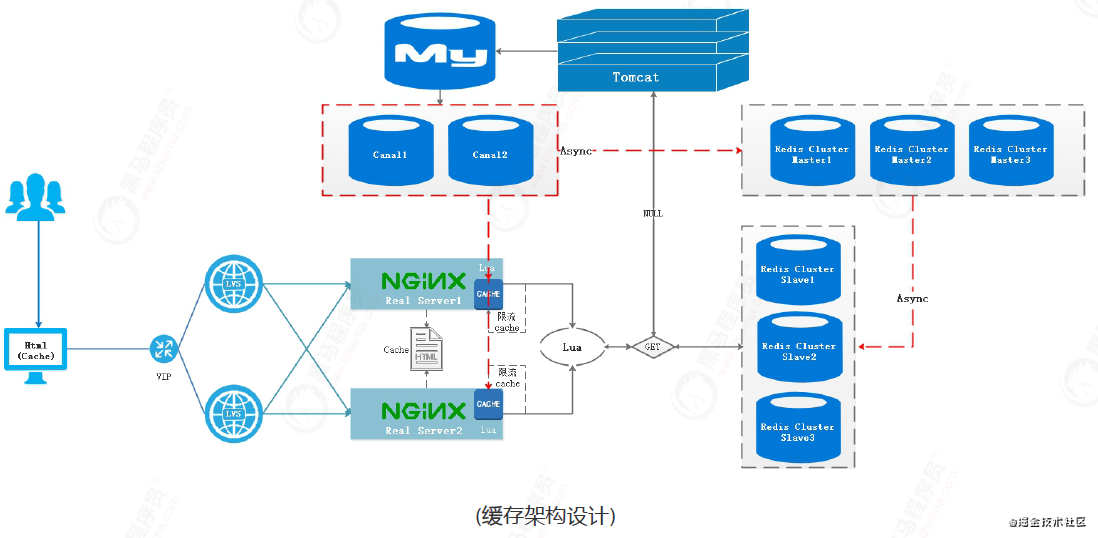

今天从掘金网站看到一张高并发系统中的缓存设计图，如下：

图片来源：缓存仅仅是使用Redis?看看高并发系统缓存体系架构(缓存体系架构一)(共6篇，后续不断更新) (juejin.cn)

针对这张图，写一下我对缓存的思考：

首先，分析一下系统中缓存的位置都有哪些，常见的缓存位置包括：

1.浏览器页面缓存

2.路由网关可以有缓存，进行限流等操作

3.应用级别缓存，主要是业务数据，常见的redis、memorycache等

4.持久层框架缓存，比如hibernate，mybatis都有缓存

5.数据库查询sql缓存

限流部分：

利用redis+lua脚本实现原子操作，提高并发性能。

业务数据

利用redis 集群+主从模式构建，为什么呢？为了读写分离，提高性能。本架构中，redis slave集群读取数据，不修改缓存数据，只读操作。

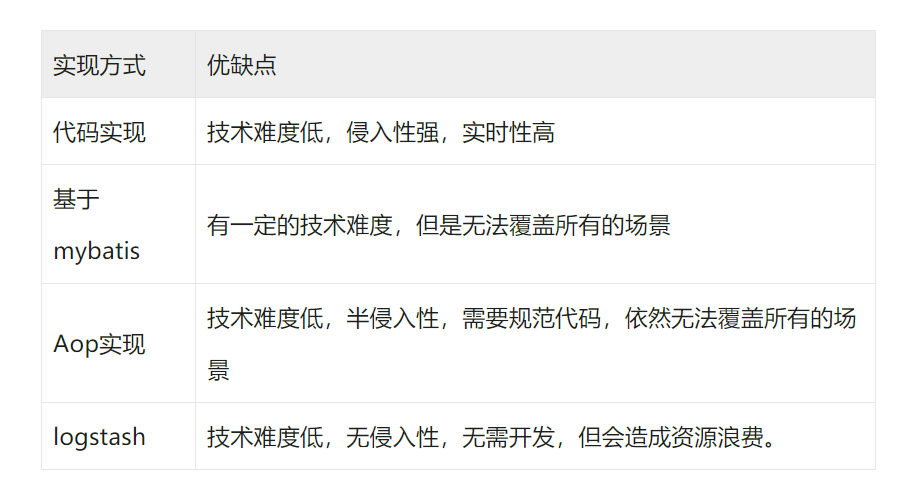

那么缓存数据如何修改呢？我们原来简单的处理是：同步修改数据库和缓存，显然提高了查询效率（如果命中），但是有侵入性，当然可以抽象缓存的操作。

另一个方式就是修改数据库，然后异步修改缓存，怎么解决呢？增加一层中间件，比如阿里巴巴的canel，适用于定于mysql binlog，充当mysql 从节点的角色，

从mysql主机获取bin log，然后推送到kafka、ES等中间价，当然也可以是redis。

实时性呢？是不是会读取到脏数据呢？考虑两个异步问题：

1. 从mysq通过canel读取bin log推送到redis master集群的延迟问题

2.从redis master集群异步同步数据到redis slave集群的延迟问题

数据库数据“复制”方法

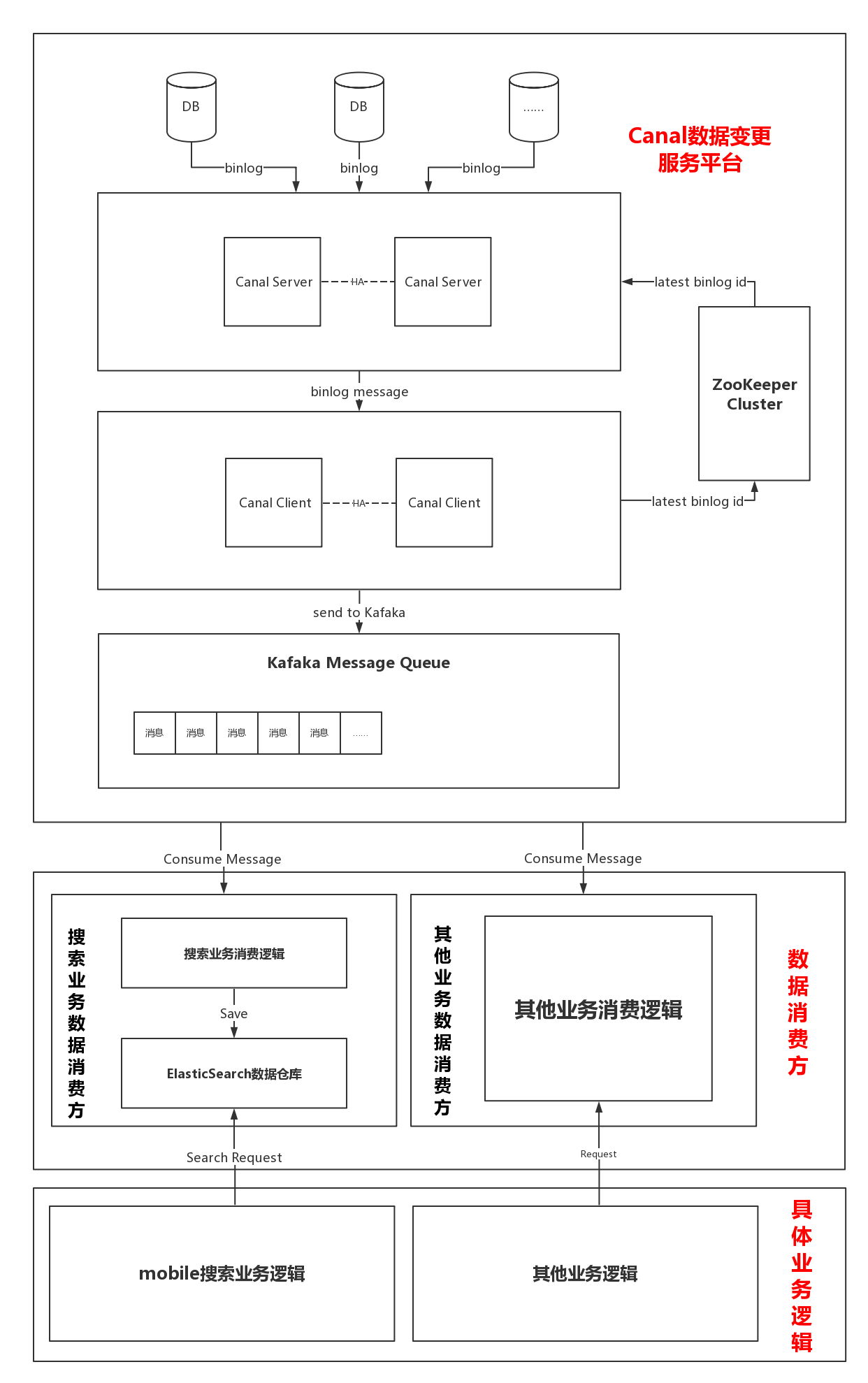

通过canel实现，架构如下：

图片来源：ElasticSearch + Canal 开发千万级的实时搜索系统 - 陈树义 - 博客园 (cnblogs.com)
