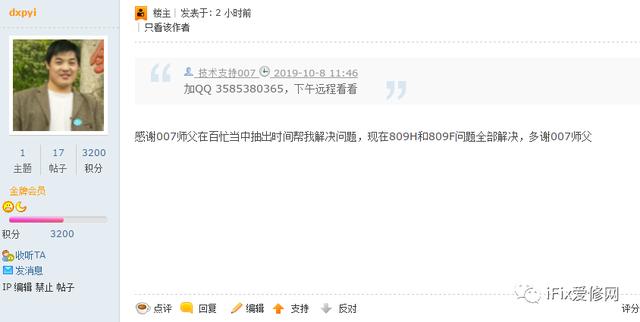

本案例的梳理总结源于解决国庆假期间爱修网论坛一位拥有RT809F(固件版本V1.0)和RT809H客户问题，原贴查看请点底部阅读原文。

主要问题点有两个：

1、使用RT809H时，打印信息正常但不能进入控制台；

可能原因：RX TX GND线未接好(TX：发送)；电视软件关闭了串口；SecureCRT工具的流控制下面被打勾了；

2、使用RT809F时，打印信息乱码；

可能原因：RX TX GND线未接好或未接对位置；波特率未选对。

经过远程处理后确认：

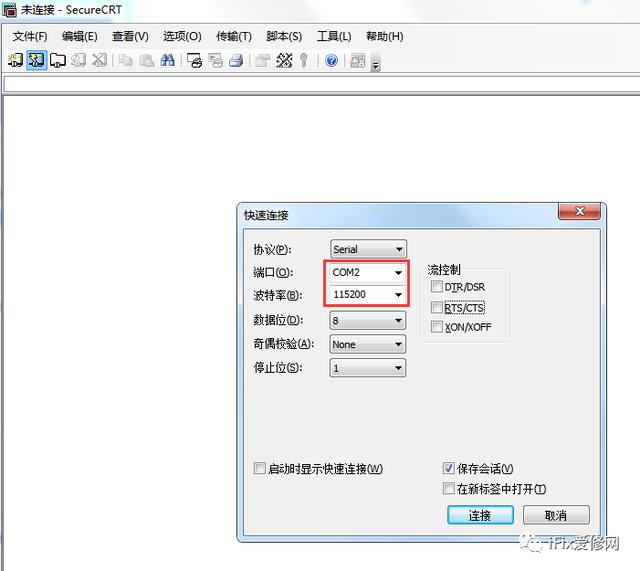

第一个问题：使用RT809H时不能进控制台的因素是控制台下面的流控制被打勾了，SecureCRT正常情况连接时设置如下图：

只有红框内两个选项随电脑系统及所修板卡主芯片的不同而变化，其余保持如图即可。

第二个问题：使用RT809F时，同样的连接线和主板出现了乱码现象。

此案例中由于H上打印信息正常的，所以排除线材问题及串口所处位置问题。

1、先要了解一下 VGA ISP定制线，点蓝色字直达；

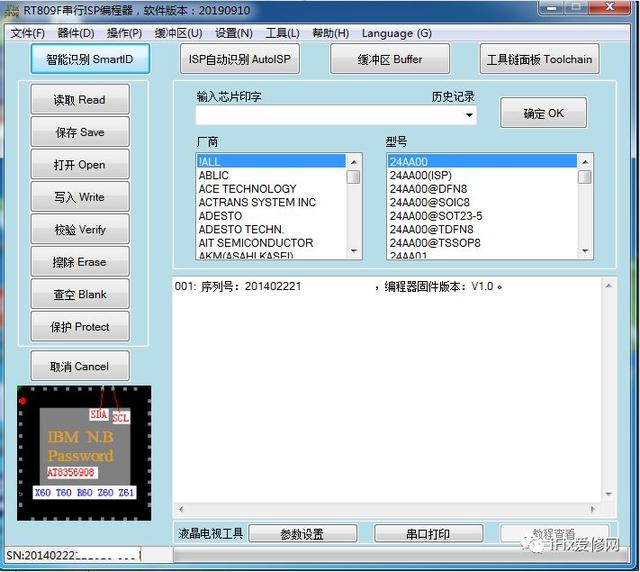

2、看编程器的固件版本，如下图：

编程器固件版本对应不同的硬件

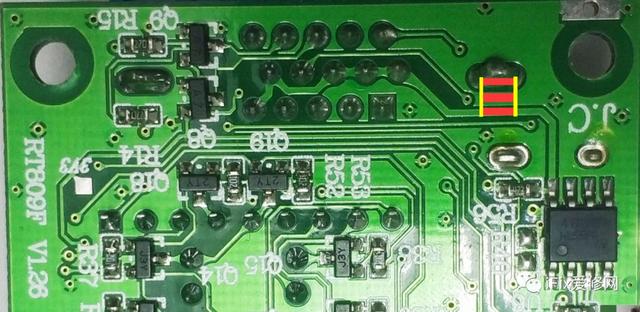

初代的VGA ISP的外壳未接地(后续的版本均已接地)，而现在定制的VGA ISP的转接线部分是以外壳接地的，从而造成这个现象，只在RT809F V1.0上存在，而现在解决这个也很简单，按下图处理即可：

将标红的位置刮开，焊锡连接在一起后即可。
