1、打印信息法

供电和晶振正常，系统仍无法启动，有条件的可通过打印通讯信息，判断故障范围。所为打印信息并不是从打印机打印出来，而是通过技术手段在计算机显示屏上显示控制系统的开机检测信息。

打印信息是运行程序的一种功能，打印信息能够实时显示内部程序指令的运行状态和进行速度。通过打印信息可快速判断机器故障所在位置。比如FLASH或DDR内存损坏，电视机可能不能正常开机，有些电视机有2块到4块DDR，那么不开机是由哪个DDR引起的，这些问题打印信息会告诉我们。打印信息还是网络液晶电视升级必须掌握的软件，串口加网线，串口加U盘，都需要此软件配合使用。

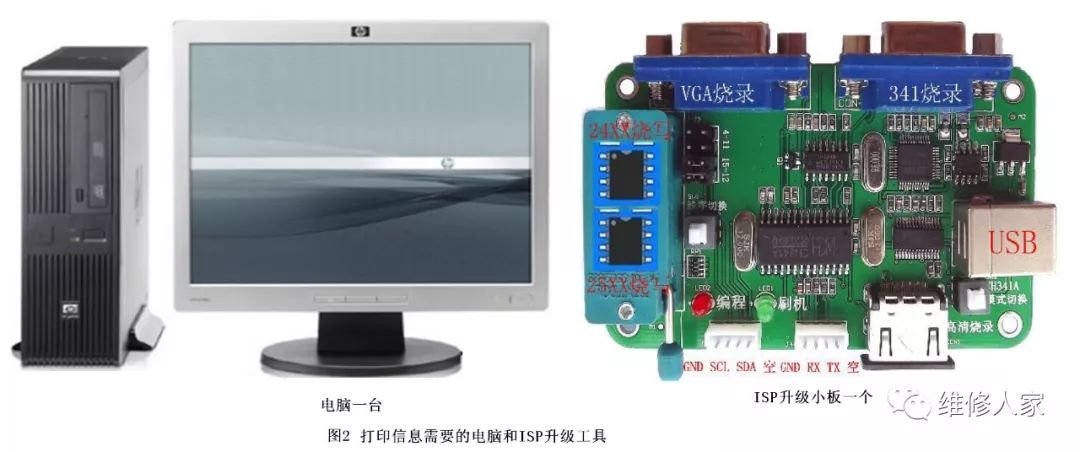

获取打印信息需要计算机一台，图2所示的液晶彩电的ISP升级小板一个，ISP升级程序和超级终端工具软件secureCRT。ISP升级工具利用它来建立计算机USB接口和主板主芯片串口之间的通讯。

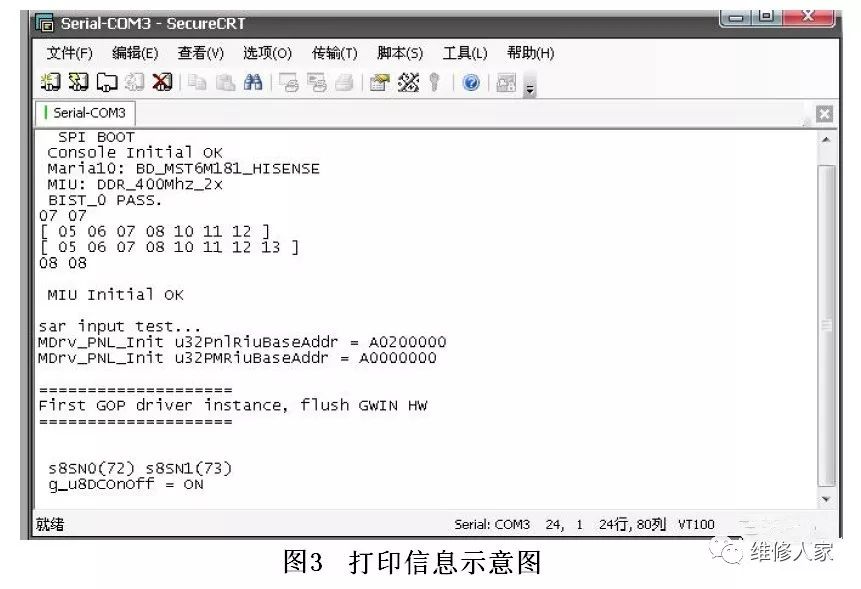

第一次读取打印信息，需要在计算机上安装好串口驱动，将ISP升级小板的USB端口接计算机的USB端口，将ISP升级小板的VGA端口接电视机的VGA端口，在计算机上打开ISP工具，注意此时要将串口工具SecureCRT关闭，如果不能断开SecureCRT会造成烧写出错，为了确保连接成功，务必在点击ISP的Connect按钮的同时，将电视机交流电源上电。连接成功OK后，进入ISP的Read，选择待烧写的mboot程序接口，将ISP程序写入后(具体烧写程序方法因机型、机芯而不同，具体方法参见厂家相关数据)，安装后串口驱动后，在计算机的设备管理器上会显示正确安装好的端口，点击右键“我的计算机”，选择管理，即可看到可使用的USB接口，打开串口工具secureCRT，选择连接，设置相关参数后，点击连接，此时给主板上电，在上电开机时显示打印信息。图3是显示的打印信息示意图，要保存打印信息，可在文件菜单里设置保存地址和文件名称，进行保存。

一般液晶彩电的控制系统在开机时，会对下面电路的通讯情况和状态进行检查：一是检测DDR的版本以及DDR与主芯片之间的通讯是否畅通；二是对引导程序即U-BOOT的版本和运行情况进行检测；三是检测主程序即NAND FLASH的版本和运行情况进行检测；四是对USB电路、功放电路、高频头等组件通讯和运行情况进行检测。上述检测情况会通过打印信息显示处理，正常时在组件或通讯项目英文名称的后面显示“OK”或“ack”，如果显示“FAIL”或“error”或打印信息到此停止，说明该电路或通讯发生故障。

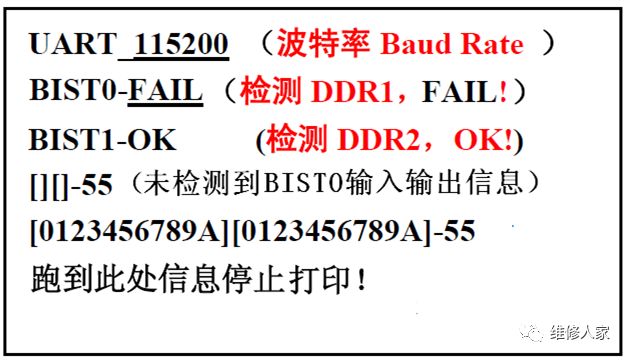

图4是MST6I48或MST6I78机芯不开机故障的一个打印信息。图中的BIST0、BIST1代表机器的两块DDR内存，在实际版位上编号为U12、U13。其中U12负责处理开关机等信息存储，U13负责处理图像信息存储。BIST0的后面显示“FAIL”，表示检测失败；BIST1的后面显示“OK”，表示版本检测正常；第4、5行中的第一个中括号内部显示的输入端DDR的信息；第二个中括号内部显示的是DDR输出返回到主芯片中的信息，很显然，第一个DDR输入和输出信息不正常，可判断不开机的原因很可能是U12的DDR内存故障造成的。

利用打印信息维修液晶彩电，是一种新型高科技的维修手段，要读懂打印信息，请参考和学习厂家的有关打印信息的数据、维修书籍和维修软件中的相关内容，读懂的信息越多，对快速维修液晶彩电故障越有利。

需要说明的是打印信息功能必须在MCU控制系统工作条件供电、晶振、复位正常的情况下方能进行。如果不能进行打印信息，首先需要对上述工作条件进行检测；如果工作条件正常，仍不能打印信息，可能是控制系统软件问题。连接上串口升级板，打开ISP TOOL升级工具，可排除软件故障引起的不能打印信息。

有的彩电可能对打印信息功能禁用了，或对打印功能进行部分禁用，致使打印信息功能失效或打印信息减少。如MS99机心被禁用后只能打印6行信息。需要进入工厂模式，打开打印信息开关，方能进行打印信息。有时MBOOT内部有关打印程序损坏，也会出现没有打印信息的情况，这种情况在MS28、MS99等机心中很常见，故障现像是不开机。

打印信息中如果是FLASH内存或DDR内存之间的通讯故障，重点检查主芯片与FLASH、DDR之间的引脚及电阻，DDR的工作异常也会引起此问题。如果检测到主芯片无法读取FLASH数据，一般来说升级一遍软件即可，也不排除主芯片损坏或是NAND硬件损坏。

2.软件维修法

软件升级是液晶彩电I²C总线系统维修的新方法，所为软件就是液晶彩电MCU控制系统的各种程序，它存储在FLASH内存和用户内存中。当FLASH内存和用户内存损坏或内部的程序软件数据出错时，必须通过总线调整和软件升级的方法解决，方能排除故障。

软件故障引发死机、失控和其它奇特疑难故障的几率较高。根据机型、电路、故障部位的不同，常见死机故障现象有：不开机；能开机，瞬间或工作一会进入关机状态；白光栅或暗光栅，无图像、无伴音；有光栅、有图像和伴音，但某些项目不正常；有的甚至多种故障并存。其共同的特点是，遥控或电视机上的全部或部分控制功能失调，无法对电视机进行正常的调整和控制。

软件维修必须掌握故障机型的总线调整方法、软件升级方法和调整数据。一是进入工厂菜单，对相关数据进行调整和更正；二是重新写入程序和软件升级。由于总线调整、软件升级方法和数据掌握在厂家手中，且在彩电说明书中不公布，而掌握新型彩电的总线调整和软件升级方法又是家电维修人员必须掌握的技能。

由于网络技术的发展和家电维修软件的面世，为普通维修人员获得软件升级和总线调整方法、数据、程序提供方便，当维修的电视机发生软件故障时，可通过网络上的家电维修网站、家电维修软件获取软件调整数据，也可参考笔者编写的《新型彩电软件升级和总线调整速查手册》、《新型平板彩电总线调整速查手册》两本书和相关书籍期刊，对电视机的软件数据进行调整和更正，或对软件程序进行重新安装或升级，排除软件故障。

例如一台康佳LED39E2200NE液晶彩电，故障现像是开机一直处于在“智能启动中…..”，该机的机号为：LHJ1228W8001664JFXX1。检测主板上的控制系统供电、晶振、复位电压正常，测量总线电压也未见异常，估计是软件故障引起的。考虑到可以开机，因此先升级软件，该机的软件为72000175YT 4BOM或72000175YT 5BOM，在网上未找到相同型号的软件，后来下载一个相同机芯的LED40F2200N-99009710-V1.0.09.rar程序。网上查找到升级方法：按住本机“待机键”不松手，再开电源总开关，等电源指示灯闪时松手，正常升级时指示灯会一闪一闪，大约2分钟后，升级完成就会自动开机。升级后故障排除，由此可见，软件故障必须用软件升级或软件调整的方法解决，希望家电维修人员掌握更多的软件升级方法，收藏更多的升级软件，为快速排除液晶彩电软件故障打下技术和数据基础。

3.主板代换法

主板代换法是主板维修常用的方法。一是临时代换，用于判断是否主板故障，如果代换后故障排除，则可判断主板发生故障，再对主板进行维修；二是永久代换，当判断主板发生故障，由于维修能力或维修组件等原因，造成主板不能修复时，用同型号或万能主板进行代换，将电视机修复。
