概述

实践内容：
1、运用 urdf建模 实现案例中的机器人。
2、根据以上掌握的方法，再快速创建一个机器人模型。

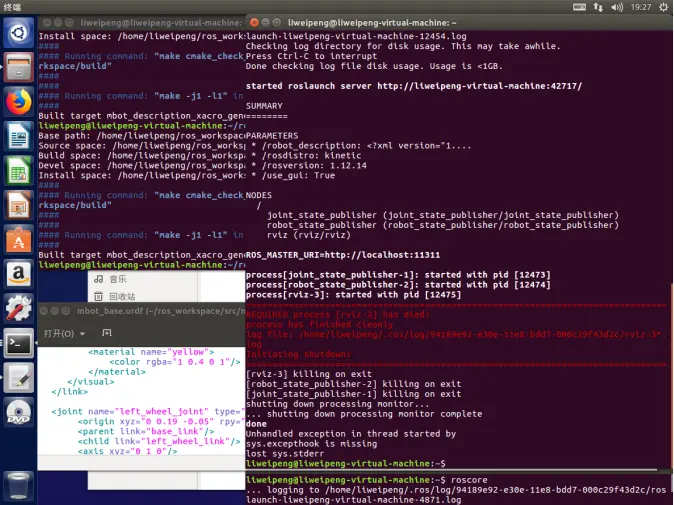

成果图：

成果图

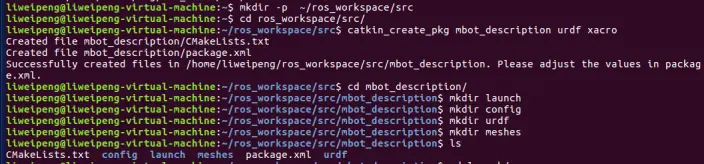

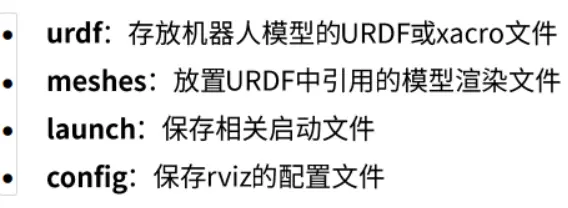

创建需要用到的功能包以及各种文件夹：

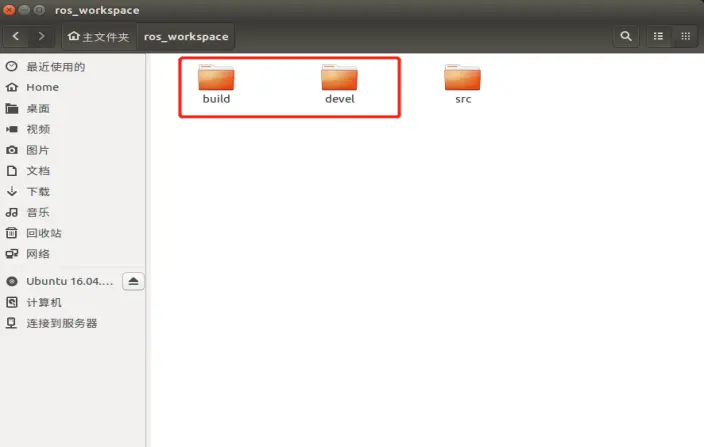

Build跟devel两个文件夹在catkin_make之后会自动生成：

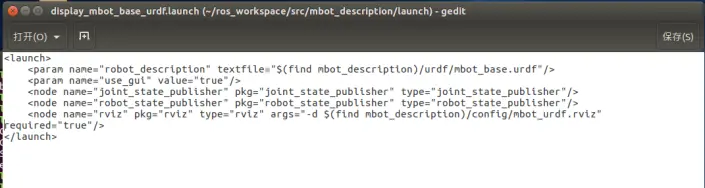

编写launch文件：

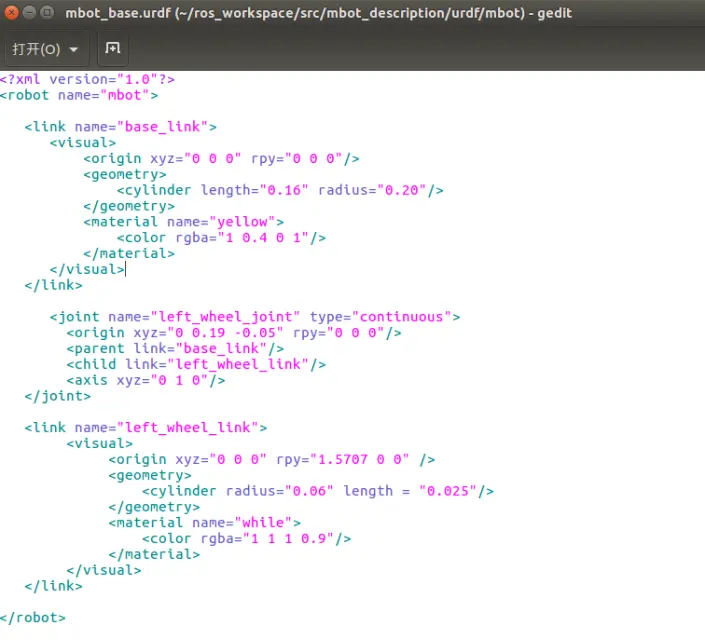

添加左轮：

编译：

启动：

roslaunch mbot_description display_mbot_base_urdf.launch

效果：

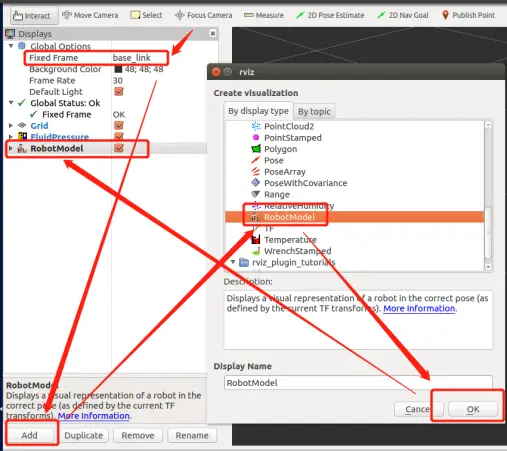

（当然打开之后需要进行下面一番骚操作先——设置好RobotModel）

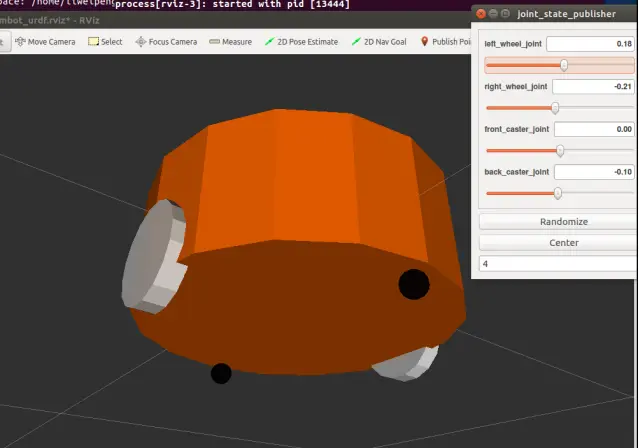

拖动滑动条控制轮子转动：

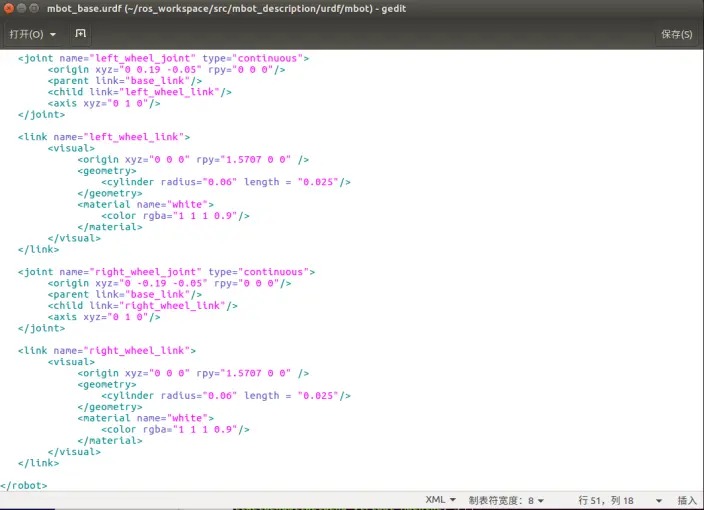

添加右轮：

编译，启动，

效果如下：

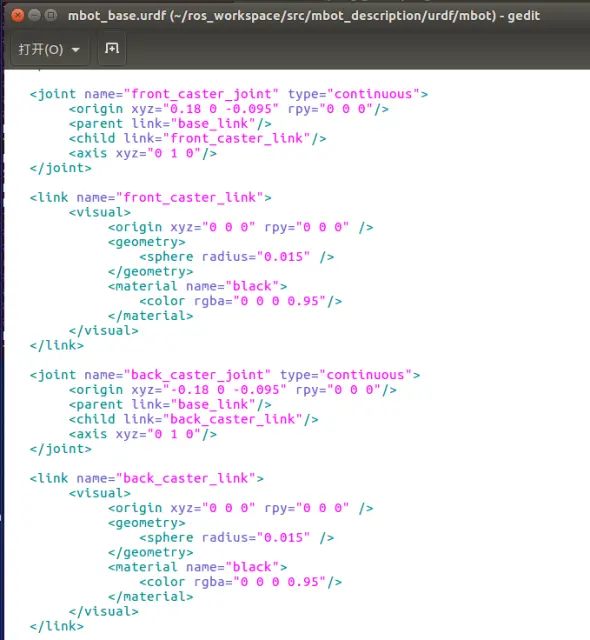

使用球体创建前后支撑轮：

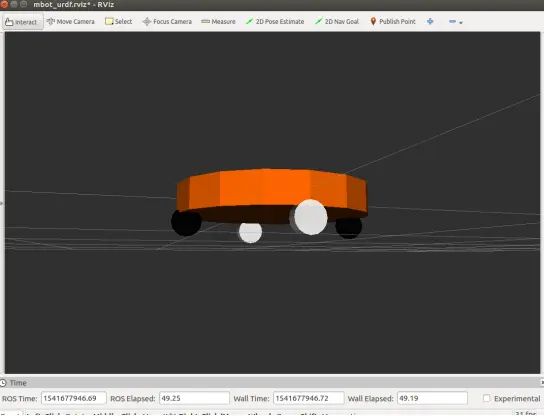

编译，启动，效果如下：

创建一个自己的机器人模型：
代码：

<?xml version="1.0"?>
<robot name="mbot">

   <link name="base_link">
      <visual>
          <origin xyz="0 0 0" rpy="0 0 0"/>
          <geometry>
              <cylinder length="0.06" radius="0.20"/>
          </geometry>
          <material name="yellow">
              <color rgba="1 0.4 0 1"/>
          </material>
      </visual>
   </link>

   <joint name="left_wheel_joint" type="continuous">
        <origin xyz="0 0.19 -0.05" rpy="0 0 0"/>
        <parent link="base_link"/>
        <child link="left_wheel_link"/>
        <axis xyz="0 1 0"/>
   </joint>

   <link name="left_wheel_link">
        <visual>
             <origin xyz="0 0 0" rpy="1.5707 0 0" />
             <geometry>
                 <cylinder radius="0.03" length = "0.025"/>
             </geometry>
             <material name="white">
                 <color rgba="1 1 1 0.9"/>
             </material>
        </visual>
   </link>

   <joint name="right_wheel_joint" type="continuous">
        <origin xyz="0 -0.19 -0.05" rpy="0 0 0"/>
        <parent link="base_link"/>
        <child link="right_wheel_link"/>
        <axis xyz="0 1 0"/>
   </joint>

   <link name="right_wheel_link">
        <visual>
             <origin xyz="0 0 0" rpy="1.5707 0 0" />
             <geometry>
                 <cylinder radius="0.03" length = "0.025"/>
             </geometry>
             <material name="white">
                 <color rgba="1 1 1 0.9"/>
             </material>
        </visual>
   </link>

   <joint name="front_caster_joint" type="continuous">
        <origin xyz="0.18 0 -0.045" rpy="0 0 0"/>
        <parent link="base_link"/>
        <child link="front_caster_link"/>
        <axis xyz="0 1 0"/>
   </joint>

   <link name="front_caster_link">
        <visual>
             <origin xyz="0 0 0" rpy="0 0 0" />
             <geometry>
                 <sphere radius="0.03" />
             </geometry>
             <material name="black">
                 <color rgba="0 0 0 0.95"/>
             </material>
        </visual>
   </link>

   <joint name="back_caster_joint" type="continuous">
        <origin xyz="-0.18 0 -0.045" rpy="0 0 0"/>
        <parent link="base_link"/>
        <child link="back_caster_link"/>
        <axis xyz="0 1 0"/>
   </joint>

   <link name="back_caster_link">
        <visual>
             <origin xyz="0 0 0" rpy="0 0 0" />
             <geometry>
                 <sphere radius="0.03" />
             </geometry>
             <material name="black">
                 <color rgba="0 0 0 0.95"/>
             </material>
        </visual>
   </link>

</robot>

效果：
