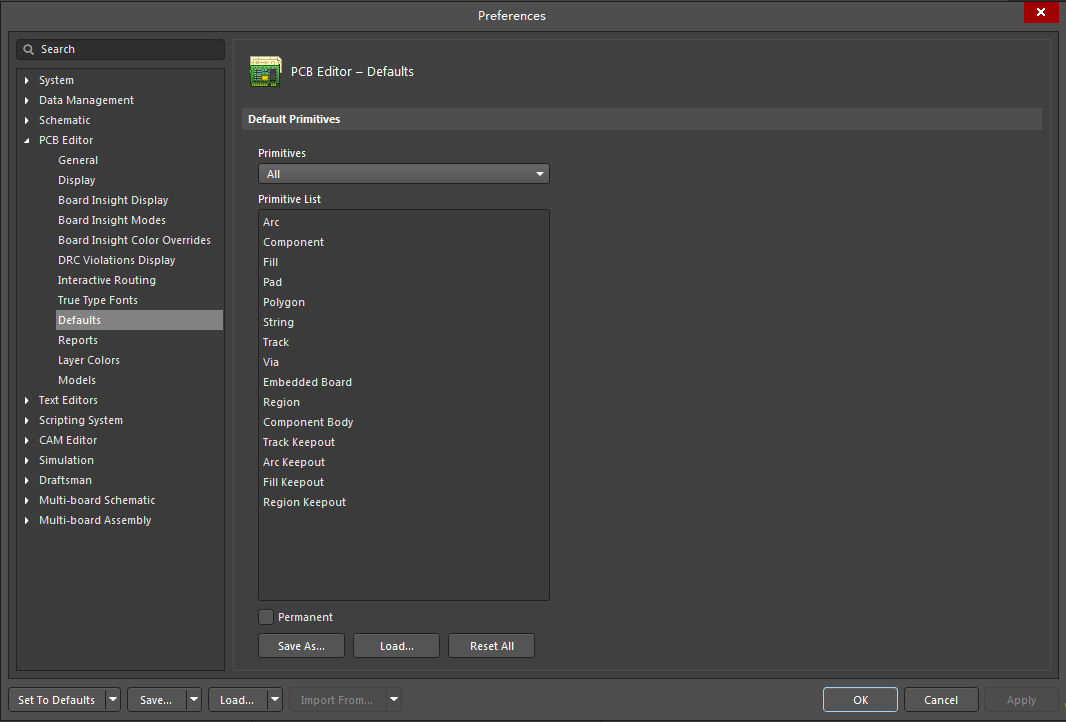

PCB Editor–Defaults（PCB编辑器–默认值）是Altium Designer 18中“Preferences”对话框第四项功能的第九个页面，如下图所示。

Summary摘要

“首选项”对话框的“PCB编辑器-默认值”页面提供了许多与PCB工作区中默认设置有关的控件。

Options/Controls选项/控件

Primitives-使用此字段可以过滤显示的图元列表。从以下选项中选择：全部，尺寸，工程图工具，保留项和组件。

Primitive List-可在PCB编辑器中使用的图元列表（根据上面“Primitives”字段的所选条目进行过滤）。单击列出的图元，以按照说明更改可用的默认值。

所有图元默认值都保存在ADVPCB.DFT文件中。该文件位于安装的 Users <ProfileName> AppData Roaming Altium Altium Designer <GUID>文件夹中。​

要查看和编辑每个图元的设置和选项，请在“Primitive List”中单击所需的条目。可以在以下链接中找到每个图元的信息：

Arc弧

Comment注释

Component组件

Designator代号

Design View设计查看

Leader Dimension引线尺寸

Linear Dimension线性尺寸

Ordinate Dimension坐标尺寸

Angular Dimension角度尺寸

Radial Dimension径向尺寸

Standard Dimension标准尺寸

Fill填充

Pad焊盘

Polygon多边形

String字符串

Track轨道

Via过孔

Embedded Board嵌入式板

Region区域

Component Body组件主体

Drill Table钻孔

Track Keepout轨道保留

Arc Keepout弧保留

Fill Keepout填充保留

Region Keepout区域保留

Additional Controls附加控制

Save as-单击以将当前默认对象属性保存到自定义属性文件（*.dft）。系统将要求您提供文件的名称和目录。启动PCB编辑器服务器时，退出时将读取当前默认值，并且您对默认值所做的任何更改都将存储在此文件中。使用“Load”按钮加载以前保存的默认属性集。

Load-单击以加载先前保存的一组默认对象属性。系统将要求您导航到并选择一个先前保存的属性文件（*.dft）。

Reset All-单击以将所有对象的属性重置为系统默认值。

Permanent-如果启用此选项，则在放置期间编辑对象的属性时，所有对象类型的默认属性将被锁定，并且不会更改。如果禁用此选项，则在放置期间，对特定对象所做的任何更改（在放置对象之前，将其悬停在光标上，按Tab键以打开“Properties”面板）将用于更新该特定对象类型的默认属性。
