概述

Altium Designer元件库常见获取方法

如何快速获取需要的元件库
- 一、首选方法：在生产该元件的公司官网下载
- 二、在Altium Designer官网下载库文件
- 三、从立创EDA获取元件库
- 四、从贸泽电子（Mouser）获取元件库
- 五、从社区，论坛获取元件库
- 六、自行绘制元件库

如何快速获取需要的元件库

刚接触PCB设计时，大多数人都经历过不知道如何获取所需要的元件库的途径，我在这里介绍一下几种快速获取Altium Designer电路设计软件元件库的途径，帮助PCB新手们快速上手PCB设计。

一、首选方法：在生产该元件的公司官网下载

很多大型电子元件生产商，如Analog Device(ADI)，德州仪器（TI），意法半导体（ST）等公司的官网都提供大多数元件的CAD模型库，许多是基于Ultra Librarian软件的模型。Ultra Librarian是一个支持市面上大多数设计软件格式的格式转换器，可以导出各种元件库。

下面以Analog Device公司的网站为例，介绍如何下载对应元件库。

下载安装Ultra Librarian软件

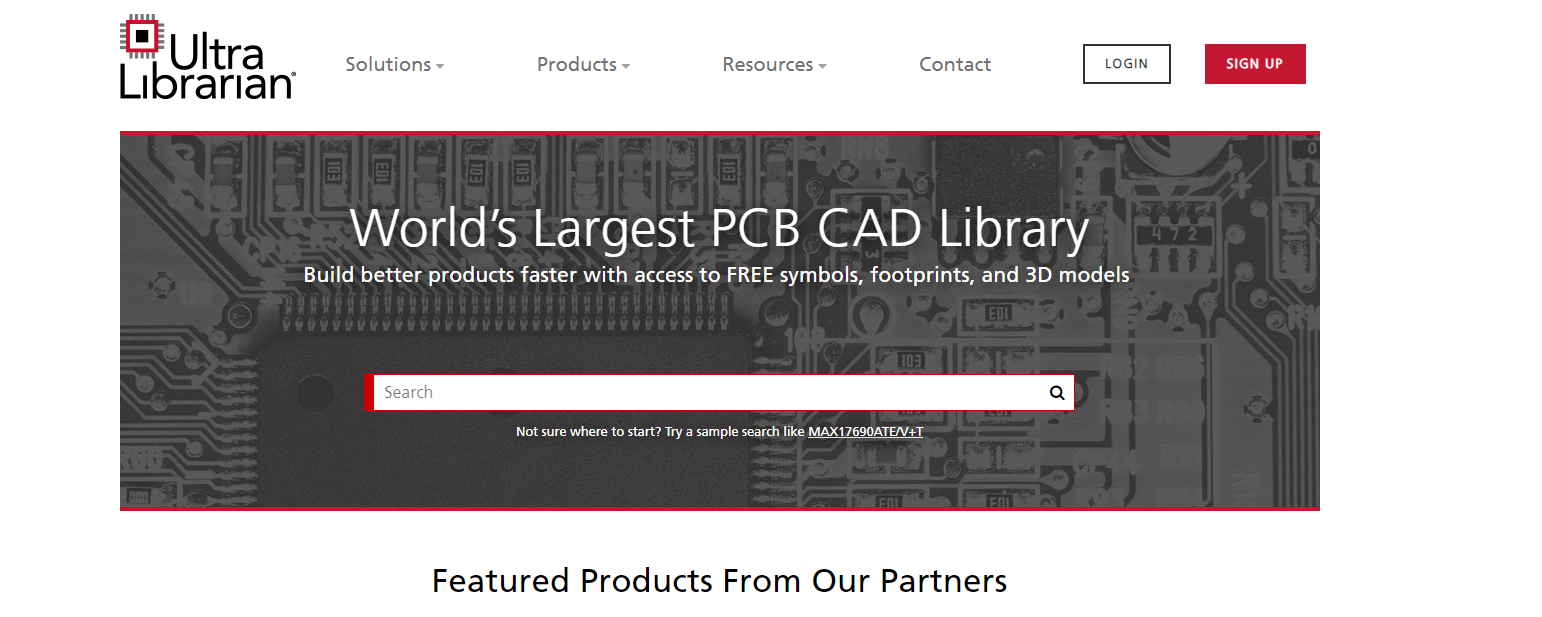

从官网下载安装即可，官网地址：Ultra Librarian

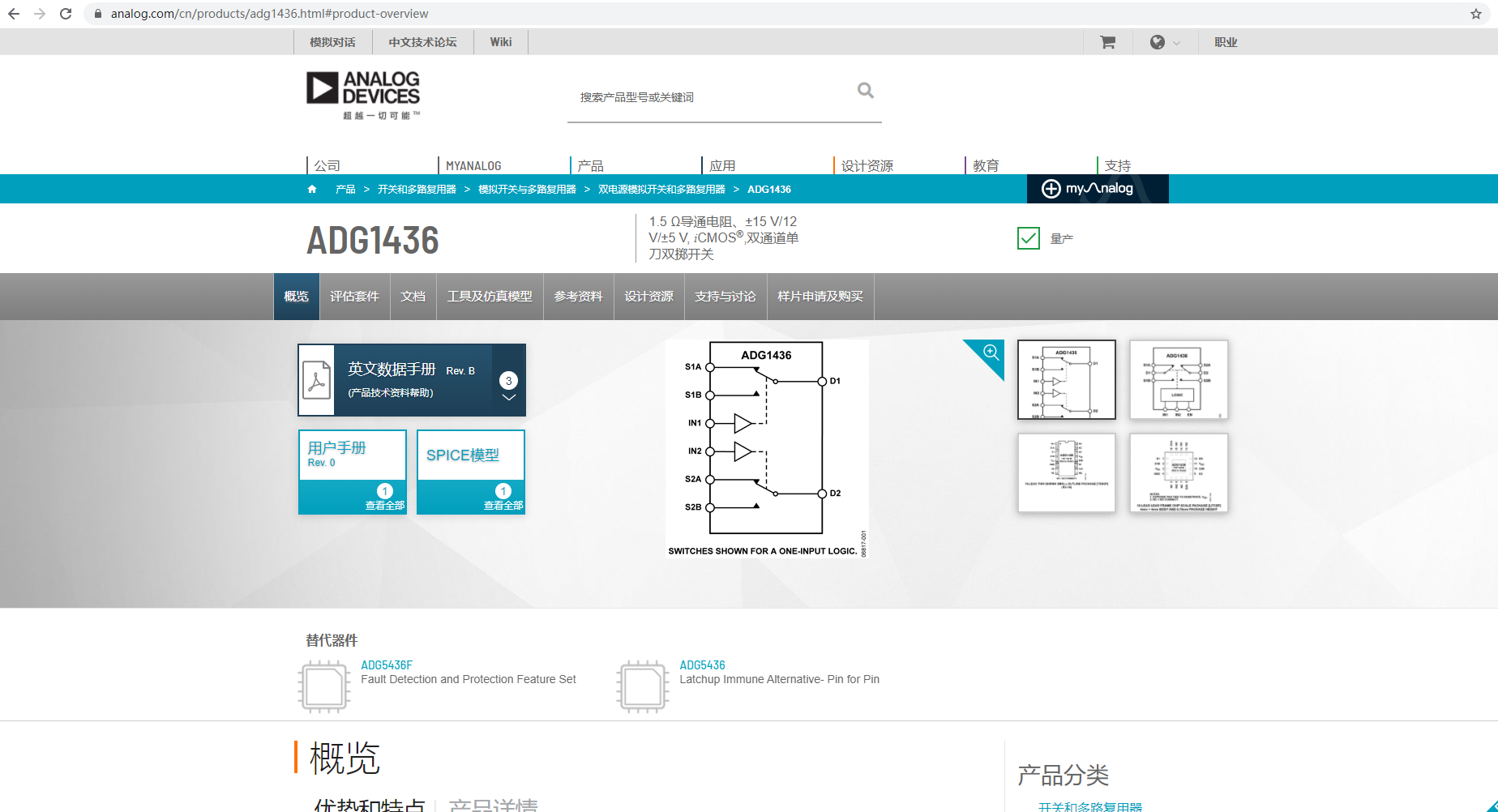

打开所需要的元件对应的网页
如：ADG1436；

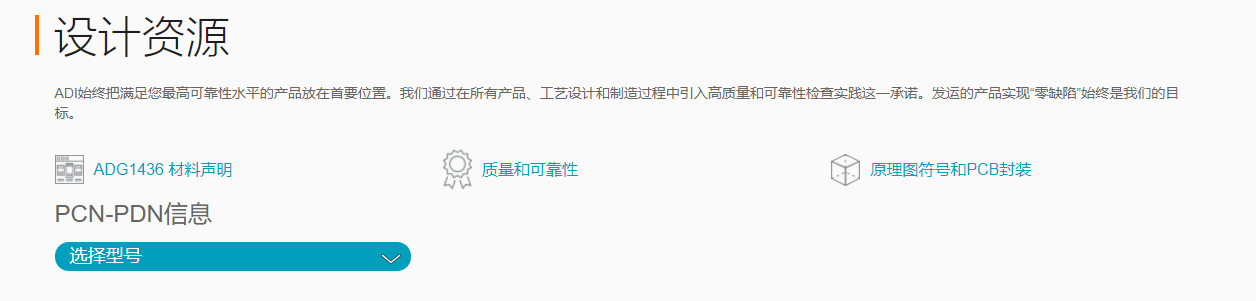

找到“设计资源”这个栏目；
下翻网页，找到“设计资源”栏目，并点击“原理图符号和PCB封装”；

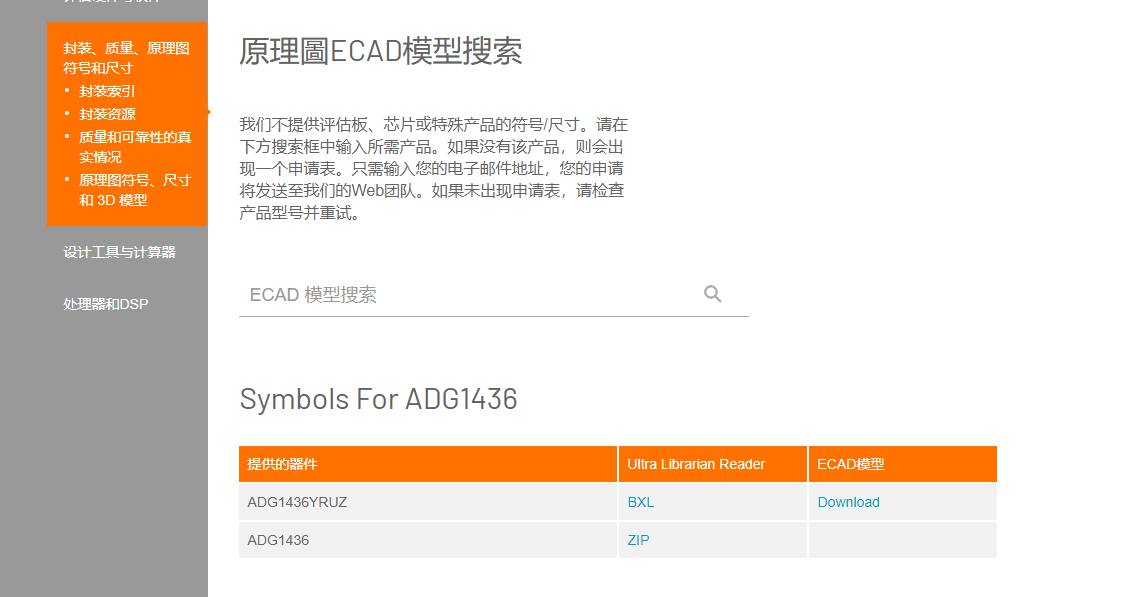

选择正确的元件型号；
上一步中，点击“原理图符号和PCB封装”后，会弹出一个新的网页，等待一会，会出现可选择的元件。如果长时间没有出现对应元件，可以手动搜索相应型号。如果提示未找到相应器件，则表示ADI公司目前没有提供这个元件的PCB库，这时需要从别的途径获取元件库，或者自行绘制。
选择BXL格式的库文件，点击后开始下载。
打开下载的库文件，选择对应的格式导出；

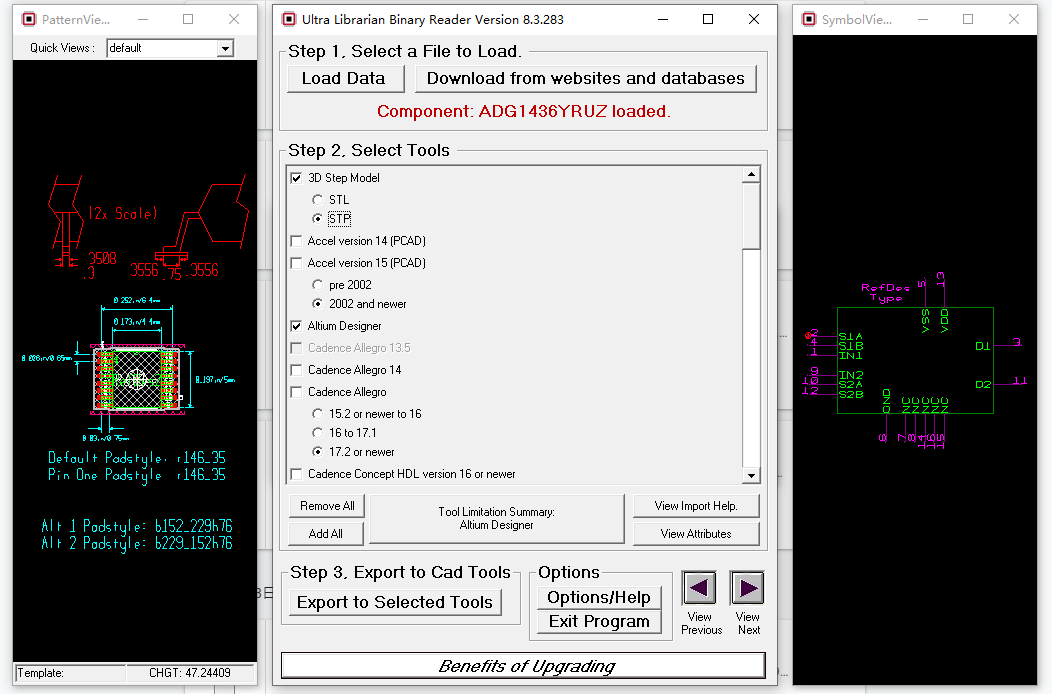

上一步下载完成后，使用Ultra Librarian软件打开该文件，界面如下图所示。

选择“Altium Designer”格式。如果需要3D模型，同时勾选“3D Step Model”，“STP”格式。
最后点击“Export to Selected Tools”，导出库文件。

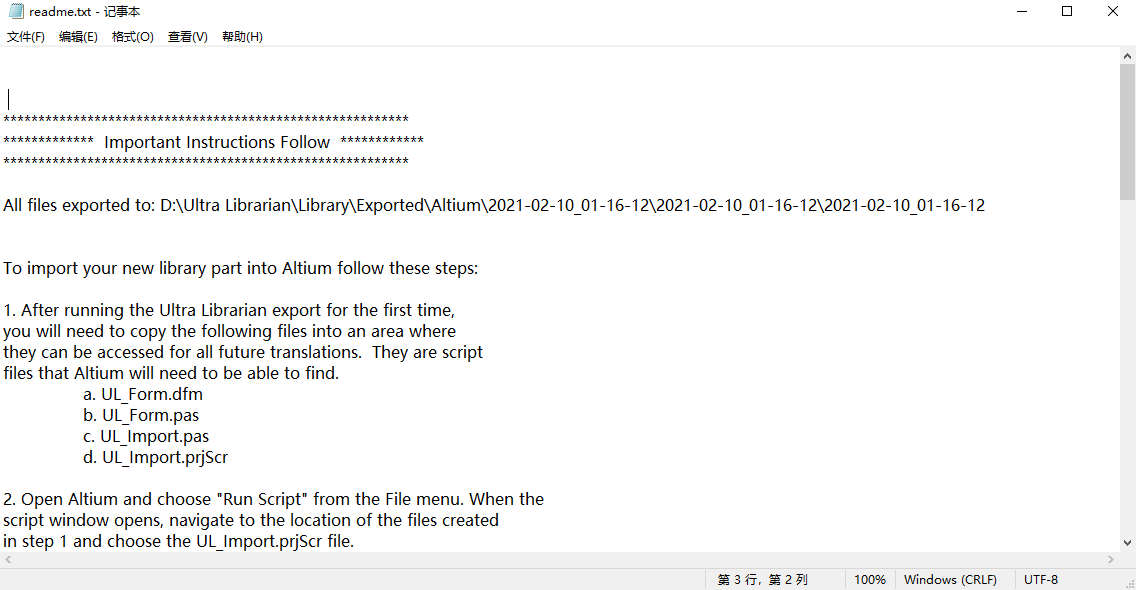

导出后，软件会自动弹出一个文本文档，说明了导出结果，并显示了导出文件的路径。

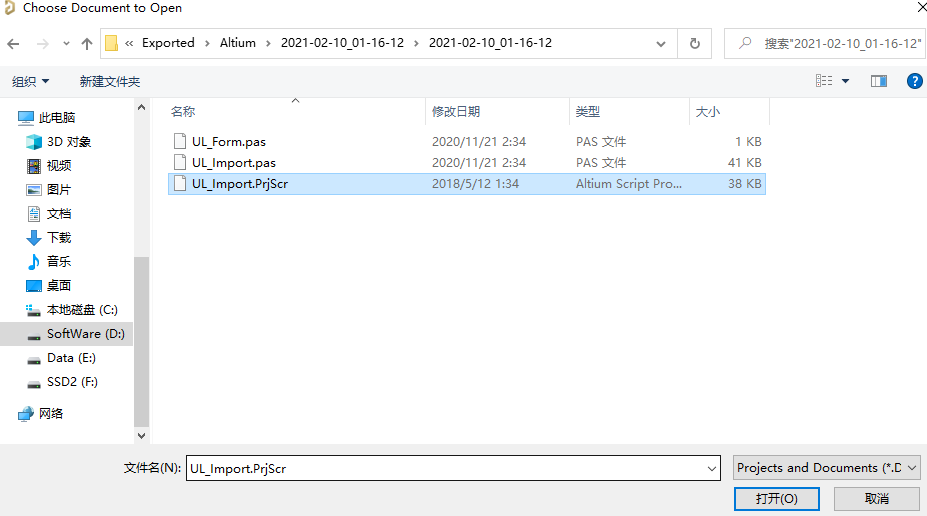

使用Altium Designer软件打开上一步导出路径文件夹中拓展名为.PrjScr的文件；
生成对应的库文件；

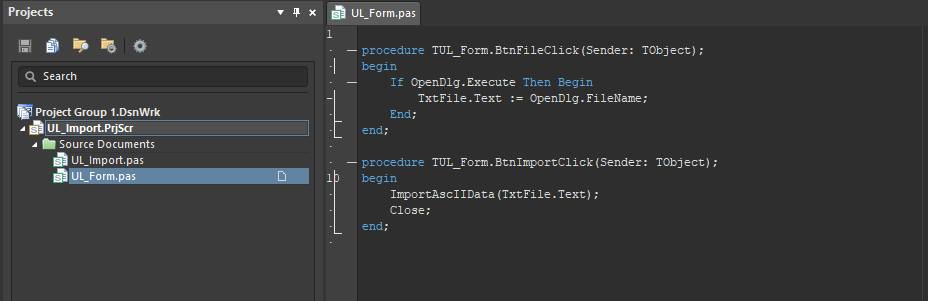

双击打开名为“UL_Form.pas”的文件。

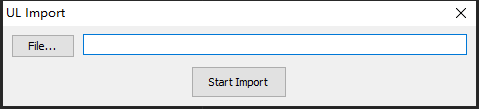

软件上方菜单中点击“Run”，然后选择“Run”（F9），弹出一个文件选择窗口。

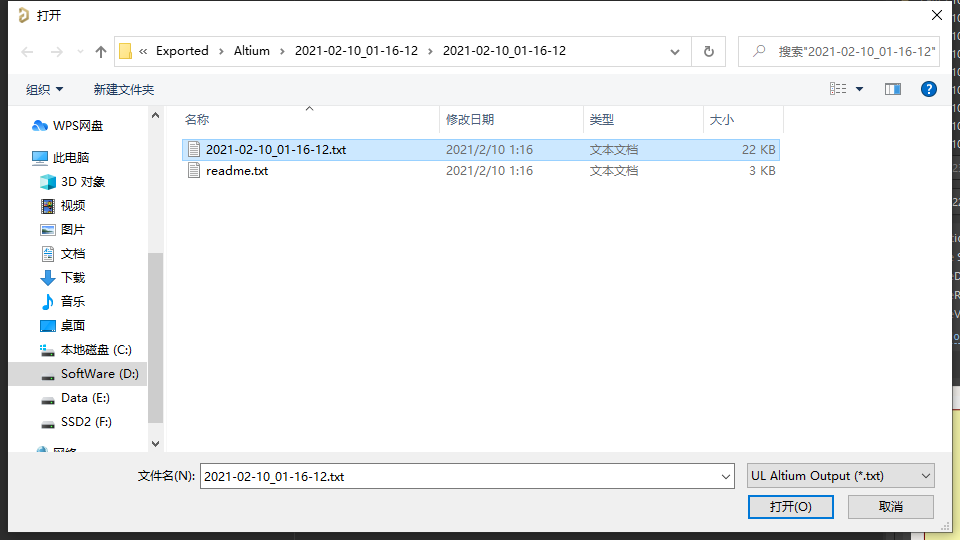

选择第5步中导出路径文件夹中以日期和时间命名的.txt文件，然后点击开始导出。

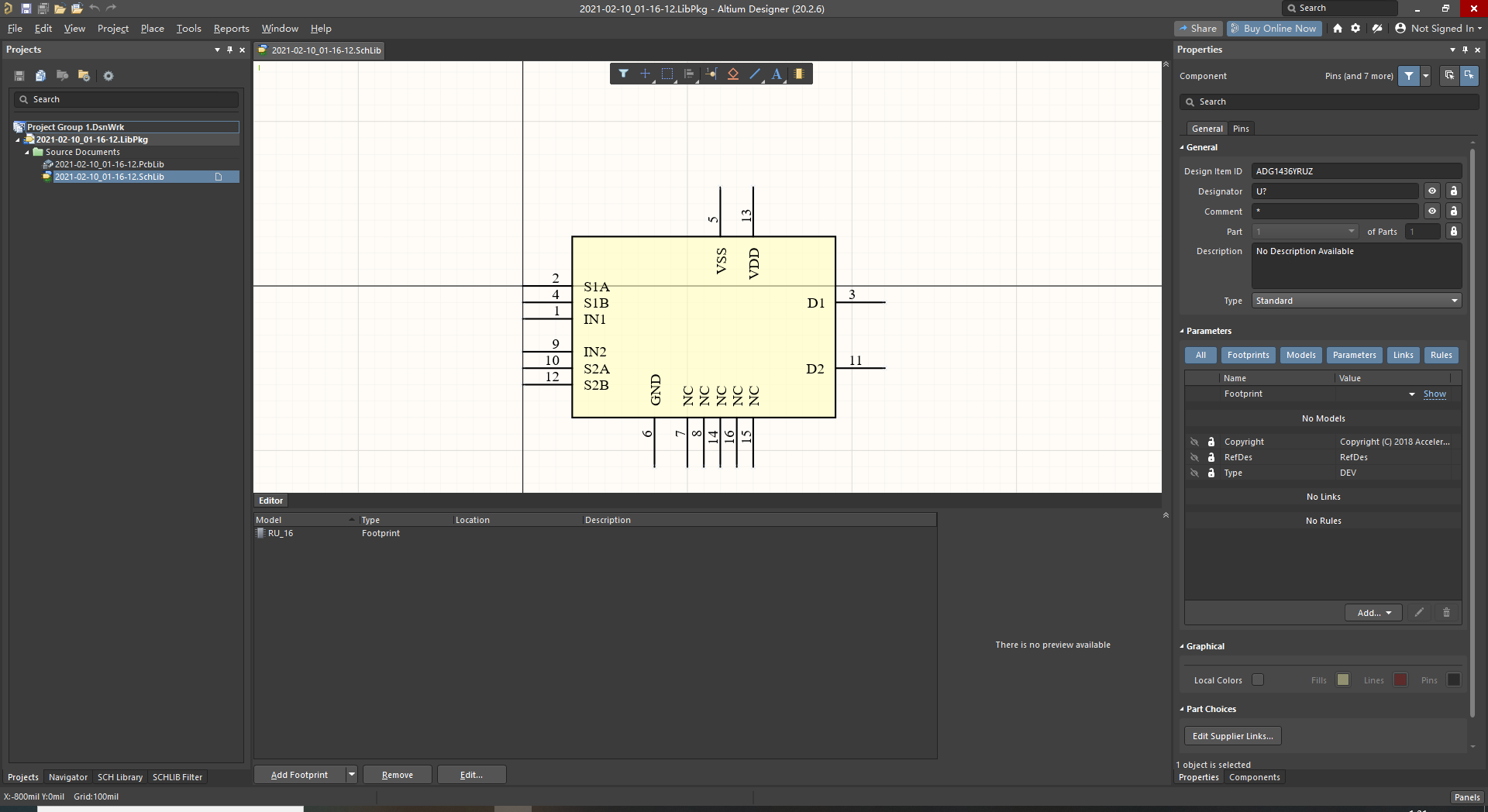

打开并检查生成的原理图库文件；
此时，已经生成了相应的集成元件库工程，包含原理图库和PCB封装库，所在路径与第5步中的路径相同。打开原理图库，对照芯片数据手册，检查是否无误。极少数情况，生成的库可能会有错误，所以需要检查确认，以免以后产生莫名其妙的BUG。
打开生成的PCB库文件

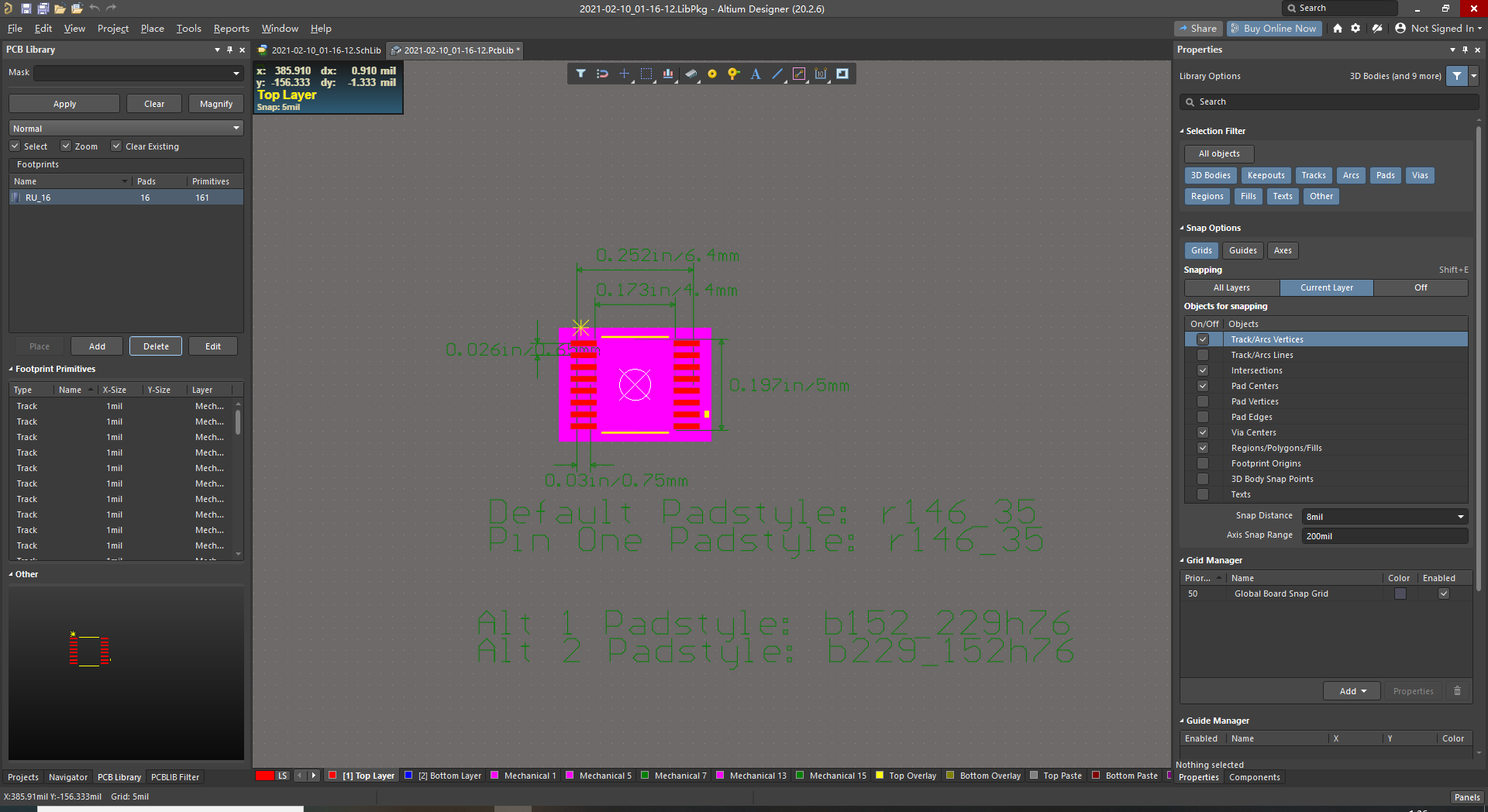

打开生成的PCB库文件，检查是否无误，并可以删除一些不需要的注释，使元件看起来简洁明了。如下图所示，可以删除位于Mechanical 15层中绿色的注释文字和Mechanical 5层的紫红色方块。

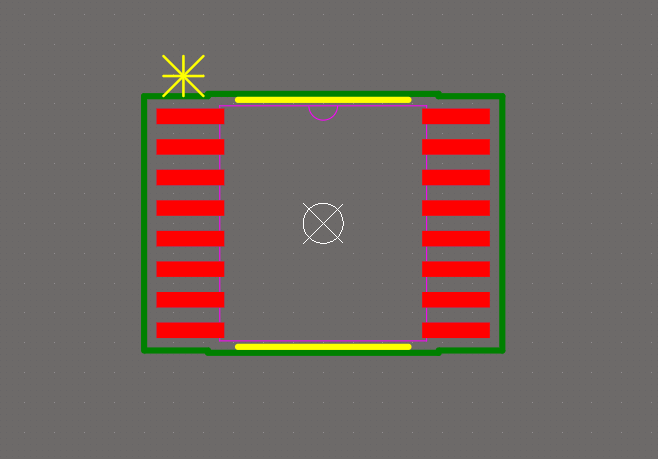

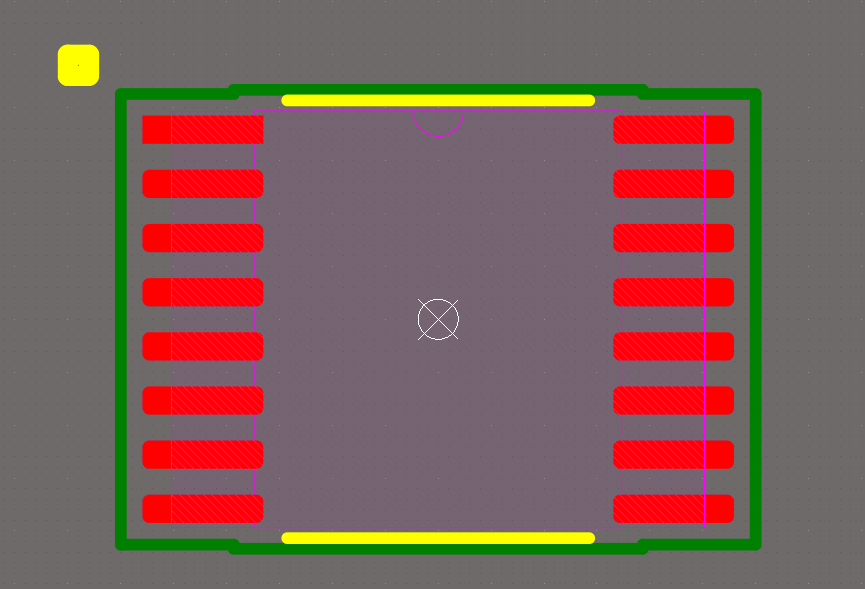

简化后的元件：
添加3D模型（可选）
Altium Designer软件中的3D模型主要有预览作用，如果需要可以添加。
在PCB库界面，点击软件上方菜单中的“Place”选项，然后选择“3D Body”。然后选择之前导出的3D模型，对应.step文件。所在路径为第5步中弹出的文档中所显示。然后将模型放置在合适的位置。

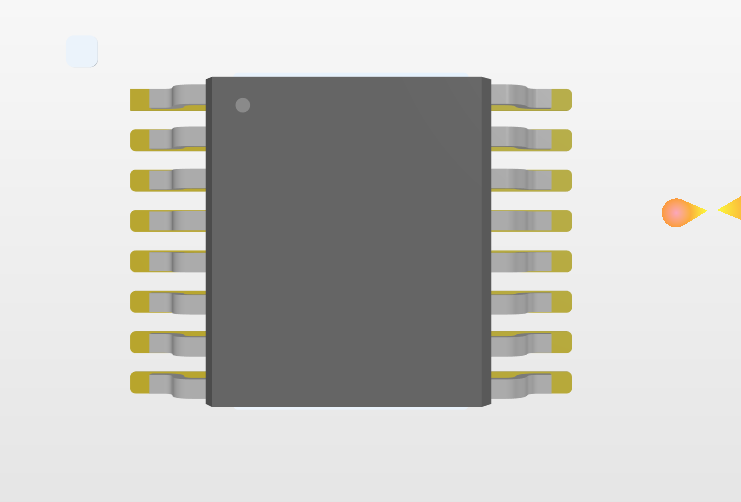

在英文输入法状态下，按数字3按键，预览3D效果，按数字2按键返回2D模式。
保存，并打开模型管理器检查

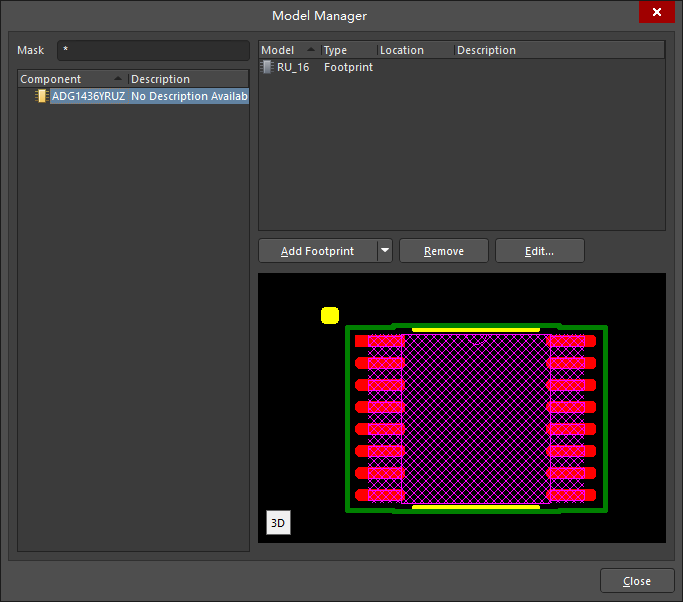

保存整个工程，然后在原理图界面点击软件上方菜单中“Tools”，选择“Model Manager”，检查原理图符号与PCB封装对应是否无误。
编译工程，生成集成元件库
检查无误后，点击软件上方，“Project”，选择第一个选项，编译工程。如果无误则会生成一个集成库文件（.IntLib）。路径在第7步生成的文件夹中的“Project Outputs for …”中。
整理库文件到统一的库文件夹中，并安装库文件
此时，元件库已经可供使用，但是为了方便后期管理，我们将其重命名，并放入统一的库文件夹中。
首先打开Altium Designer的库管理器，移除刚刚生成的库文件。然后找到生成的集成库文件（.IntLib），重命名为对应的元件名。复制粘贴到统一的库文件夹中，并安装该库文件。

二、在Altium Designer官网下载库文件

Altium Designer软件的官网提供了很多库文件，其中也许有我们需要的库文件。官方提供的库大多数质量极好，比较推荐使用该途径获取库。有些元件生成商官网不提供元件库下载，但是可以在此找到，比如赛灵思公司（Xilinx）的各类FPGA器件，镁光（Micron）公司的储存器等等。

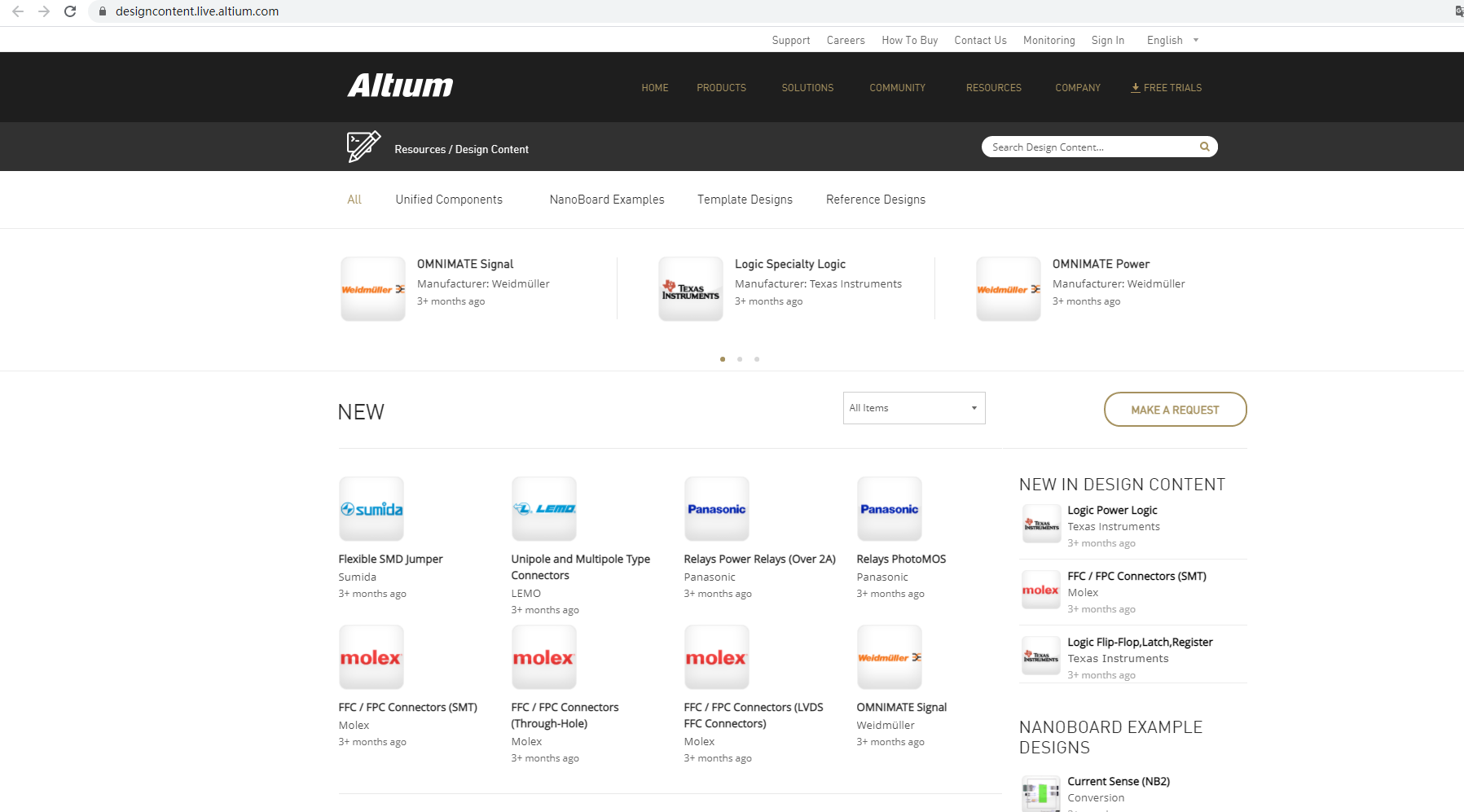

网址：Altium Designer官方提供的元件库

可以搜索我们需要的元件库，并选择下载，下载后得到的直接是集成库文件，可以直接安装使用，非常方便。
在这里插入图片描述

三、从立创EDA获取元件库

立创EDA是立创商城推出的一款国产免费的PCB设计平台，操作简单，无需下载，对电子爱好者，刚接触电子设计的人十分友好，有兴趣的朋友们可以试试。
立创EDA中有十分大量的元件库，立创商城中有的元件，大多数都有对应的元件库。如果需要Altium Designer格式的元件库，可以利用该软件的“导出为Altium格式”功能来产生Altium Designer格式的元件库。

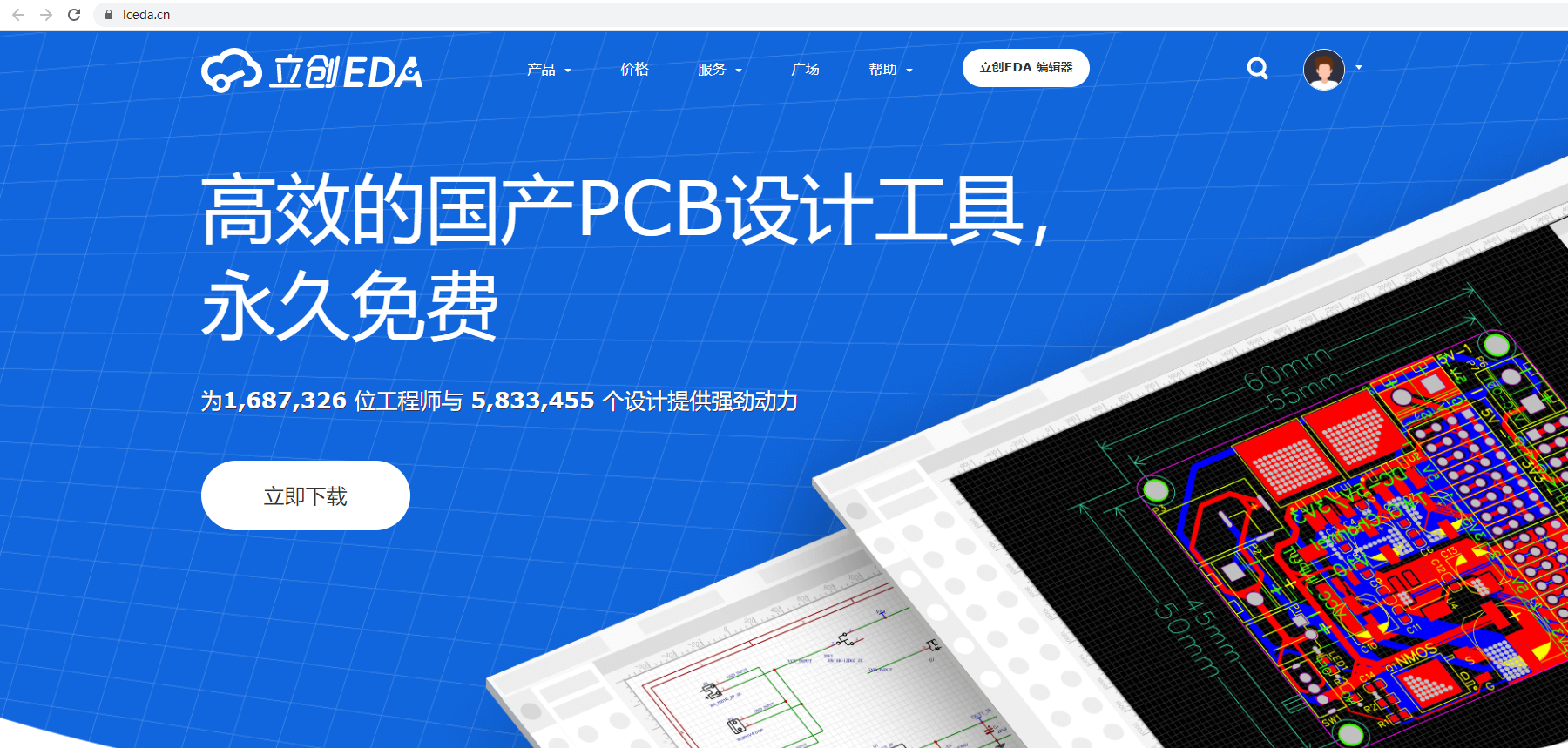

网址：立创EDA

在这里插入图片描述
下面来介绍如何使用立创EDA获取元件库

在Altium Designer中新建一个集成库
在Altium Designer中新建一个集成库，包含一个原理图库和一个PCB库。
搜索对应元件

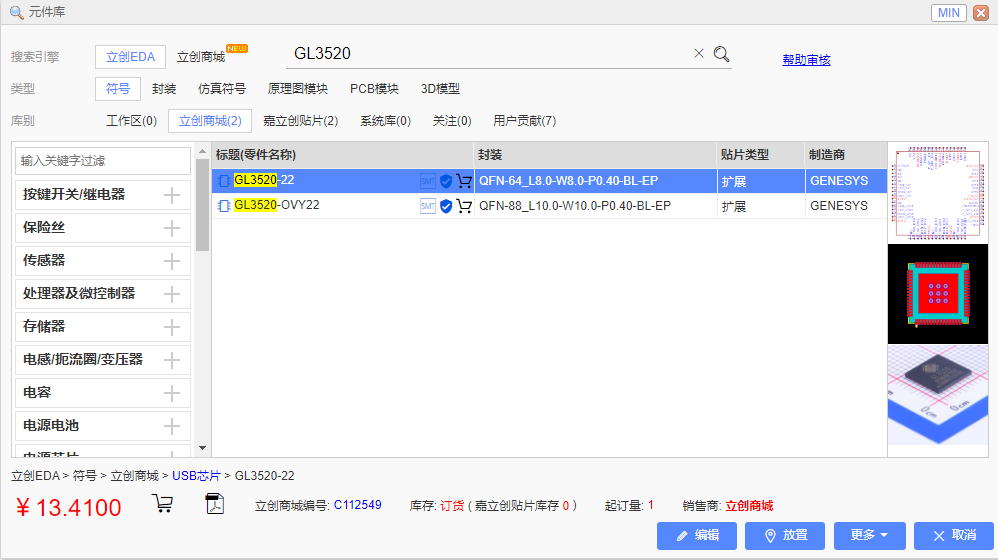

打开立创EDA编辑器，在侧边栏点击“元件库”，并搜索对应元件。如果没有搜索结果，则立创EDA中暂未收录该元件，这时需要从别的途径获取元件库，或者自行绘制。
以元件GL3520为例。
打开对应的原理图符号
点击右侧出现的原理图符号预览图片，弹出原理图库界面。在弹出的界面，点击上方菜单的“文件”选项，然后选择“导出”，导出为Altium。此时会自动下载（.schdoc）的原理图文件。下载完成后，使用Altium Designer软件打开该文件。然后生成原理图库文件，并复制到第一步新建的原理图库文件中。
注：新版本导出为Altium原理图库的兼容性不是很好，容易出错，所以建议可以自己绘制原理图符号或者通过其他途径获得。
打开对应的PCB封装
同样，点击右侧出现的PCB封装预览图片，弹出PCB库界面。在弹出的界面，点击上方菜单的“文件”选项，然后选择“导出”，导出为Altium。此时会自动下载（.pcbdoc）的PCB文件。下载完成后，使用Altium Designer软件打开该文件。
将下载的PCB文件中的内容复制到第一步建立的PCB库文件中的一个元件中，检查无误后保存。然后在模型管理器中为原理图符号添加封装，添加刚刚制作的元件封装。
编译工程，生成集成库
检查无误后，保存并编译工程，生成集成库。方法和第一种渠道获取库文件时生成集成库一样，在此不再赘述。

四、从贸泽电子（Mouser）获取元件库

贸泽电子（Mouser）是一个全球电子零件分销商，其官网提供了很多元件的CAD模型，并且可以导出为Altium格式。

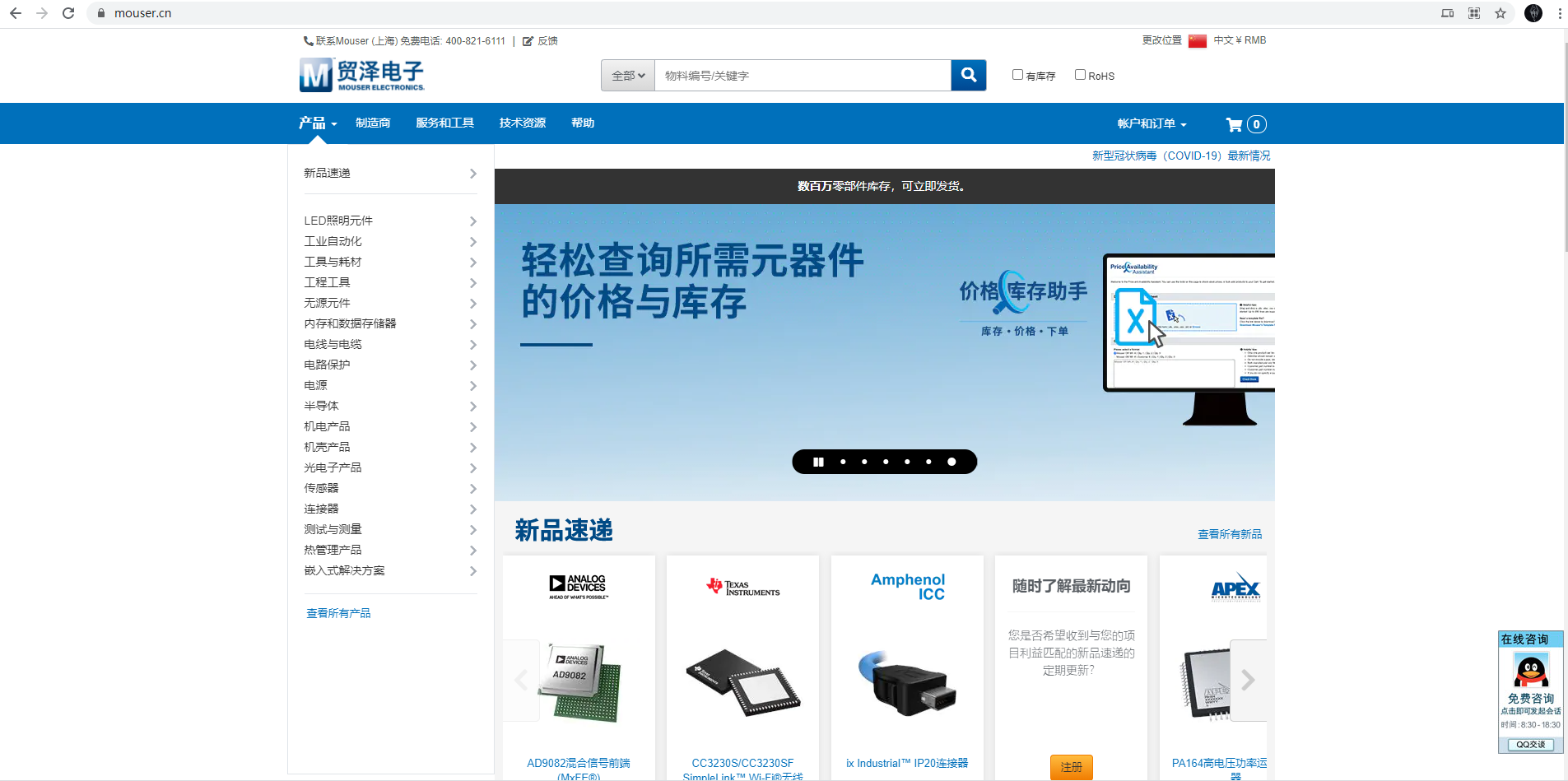

网址：贸泽电子

在这里插入图片描述
搜索需要的元件，在结果界面，如果表格中具有这样的标志，表示该元件有CAD模型可以下载，如下图所示。

该途径获取元件库较为繁琐，具体方法贸泽电子官网有相应教程，需要安装一个Altium Designer软件中的第三方插件，容易导致卡死，而且可能需要科学上网。具体方法详见贸泽电子官网，在此不再赘述。
