android 自定义电池,巧用 Drawable 之实现一个最简单的自定义电池图标

在 Android 中自定义一个电池图标，一般是采用自定义 View，在 onDraw 中采用 Canvas 去绘制 Bitmap 或者各种几何图形。但是自

定义 View 对初学者来说可能会有一点难度，那么有没有更简单的办法来实现自定义电池图标呢？

实现电池图标 Drawable

我们来分析下绘制一个电池图标我们需要做些什么？

如图所示，电池图标可看成有三种状态，空的，满的，介于空和满的。那我们就可以这么做，先绘制一个空的，再根据电量绘制一个半满

的。我们知道 Drawable 有很多子类，LayerDrawable 可以用来绘制多个图层，正好是我们需要的，另外绘制一半的可以采用

ClipDrawable。

ClipDrawable 在 draw 方法中会通过 Canvas#clipRect(Rect rect)方法去裁剪画布。ClipDrawable 可以通过 clipOrientation 来指定

裁剪的方法为 horizontal 还是 vertical，而且还可以通过 gravity 属性来指定从哪边开始裁剪。

了解这些之后我们就可以着手写 drawable 了，在 /res/drawable 下新建一个 battery.xml 如下：<?xml  version="1.0" encoding="utf-8"?>

android:clipOrientation="horizontal"

android:drawable="@drawable/battery_full"

android:gravity="left" />

上面两个图层最终组成我们想要的电池图标。当然，我们还需要将 battery.xml 应用到我们的 View 中 。这里我采用的是 ImageView，直

接为 ImageView 指定一个android:src="@drawable/battery"即可，也可以作为 View 的 background使用。

接下来还需要在 java 代码中指定 ClipDrawable 要裁剪的区域。代码如下：protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

ImageView imageBattery = (ImageView) findViewById(R.id.image_battery);

LayerDrawable layerDrawable = (LayerDrawable) imageBattery.getDrawable();

clipDrawable = (ClipDrawable) layerDrawable.findDrawableByLayerId(R.id.clip_drawable);

clipDrawable.setLevel(level);

}

LayerDrawable 中有个 findDrawableByLayerId(int id) 方法，可以找到指定 id 的 Drawable。有点类似于 View 中的

findViewById(int id)方法。另外 ClipDrawable#setLevel(int level)，参数 level 的取值范围是 0-10000，表示要裁剪 Drawable

多大的范围。

到这里我们已经基本实现了自定义电池图标。不过我们还没有给定真实的电量值。

获取手机电量

获取手机电量只需注册一个广播即可，当手机电量改变时，我们就能在广播中收到消息。直接看代码：public class MainActivity extends Activity {    @Override

protected void onResume() {        super.onResume();

IntentFilter intentFilter = new IntentFilter(Intent.ACTION_BATTERY_CHANGED);

registerReceiver(batteryChangedReceiver, intentFilter);

}    @Override

protected void onPause() {        super.onPause();

unregisterReceiver(batteryChangedReceiver);

}    // 电量变化广播

private BroadcastReceiver batteryChangedReceiver = new BroadcastReceiver() {        public void onReceive(Context context, Intent intent) {            if (Intent.ACTION_BATTERY_CHANGED.equals(intent.getAction())) {                int level = intent.getIntExtra("level", 0);                int scale = intent.getIntExtra("scale", 100);                // 0 - 100

int power = level * 100 / scale;                // setLevel(int level): level 的范围是 0 -10000

clipDrawable.setLevel(power * 100);

}

}

}

}

至此自定义电池图标就完成的差不多了。不过细心的童鞋可能会发现，电量还没满，比如 90% 的时候电池图标已经显示是满的了。这是因

为电量显示的区域只有中间某一块，而不是整个图标，如果要求比较高，我们还需要写给方法去精确的计算裁剪的区域。// 根据自己的电池图标精确计算裁剪区域

private int calculateLevel(int progress) {        int leftOffest = Utils.dip2px(this, 2);        int powerLength = Utils.dip2px(this, 26.5f);// 40 px in hdpi

int totalLength = Utils.dip2px(this, 32.5f);// 49 px in hdpi

int level = (leftOffest + powerLength * progress / 100) * 10000 / totalLength;        return level;

}

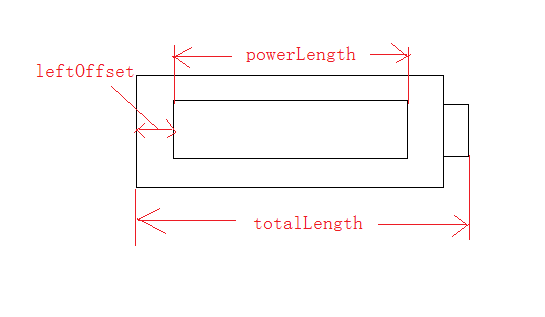

结合图片看代码：

这些值我们可以通过ps的标尺或者其他软件来获取。同时还要注意图片放在哪个文件夹，转换成 mdpi 下像素值，作为 dp 单位。比如我

把图片放在 hdpi，图片的实际宽度(totalLength)为 49px，那么在 mdpi 大约为 32.5px，32.5 即为我们的 dp值。

dp 转 px 的方法：public class Utils {    public static int px2dip(Context context, float pxValue) {        final float scale = context.getResources().getDisplayMetrics().density;        return (int) (pxValue / scale + 0.5f);

}    public static int dip2px(Context context, float dpValue) {        final float scale = context.getResources().getDisplayMetrics().density;        return (int) (dpValue * scale + 0.5f);

}

}

修改 onReceive 中的clipDrawable.setLevel(power * 100) 为 clipDrawable.setLevel(calculateLevel(power))

到这里整个自定义电池图标就全部完成了，如果需要显示充电状态，可以通过 Handler 配合属性动画去完成。
