Arduino制作跑马灯

Arduino制作跑马灯

目标一：
设计跑马灯（从左到右，从右到左依次闪烁）

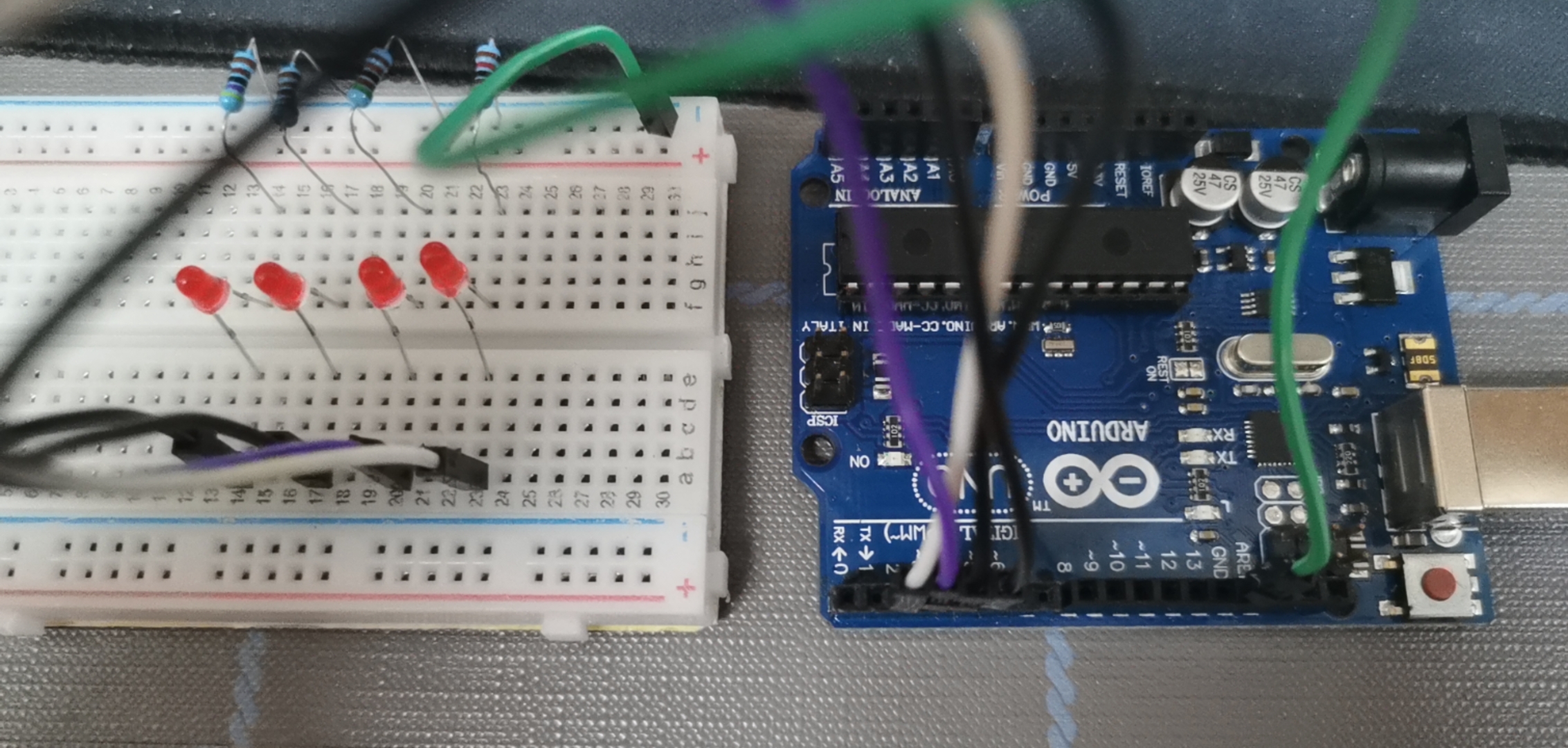

线路图：

相关代码：

void setup() {
  int i;    //定义数据类型，设置输出引脚
    for (i=2;i<=5;i++){
      pinMode(i,OUTPUT);   //数字化脚位，指定输入输出
    }
}

void loop() {
    F1();      //F1子程序
    delay(1000);
    F2();
    delay(1000);
}

void F1()     //led从左往右依次点亮，从右到左依次熄灭
{
  int j;
  for(j=2;j<=5;j++)
  {
    digitalWrite(j,HIGH); //2-5号引脚为低电平，使灯一起亮
    delay(200);
  }
   for(j=5;j>=2;j--)
  {
    digitalWrite(j,LOW);  //2-5号引脚为高电平，使灯一起灭
    delay(200);
  }

}

void F2()     //led从右往左依次点亮，从左到右依次熄灭
{
  int j;
  for(j=5;j>=2;j--)
  {
    digitalWrite(j,HIGH);
    delay(200);
  }
   for(j=2;j<=5;j++)
  {
    digitalWrite(j,LOW);
    delay(200);
  }
}

效果图：

目标二：
使用按钮，实现两种走马灯模式的切换

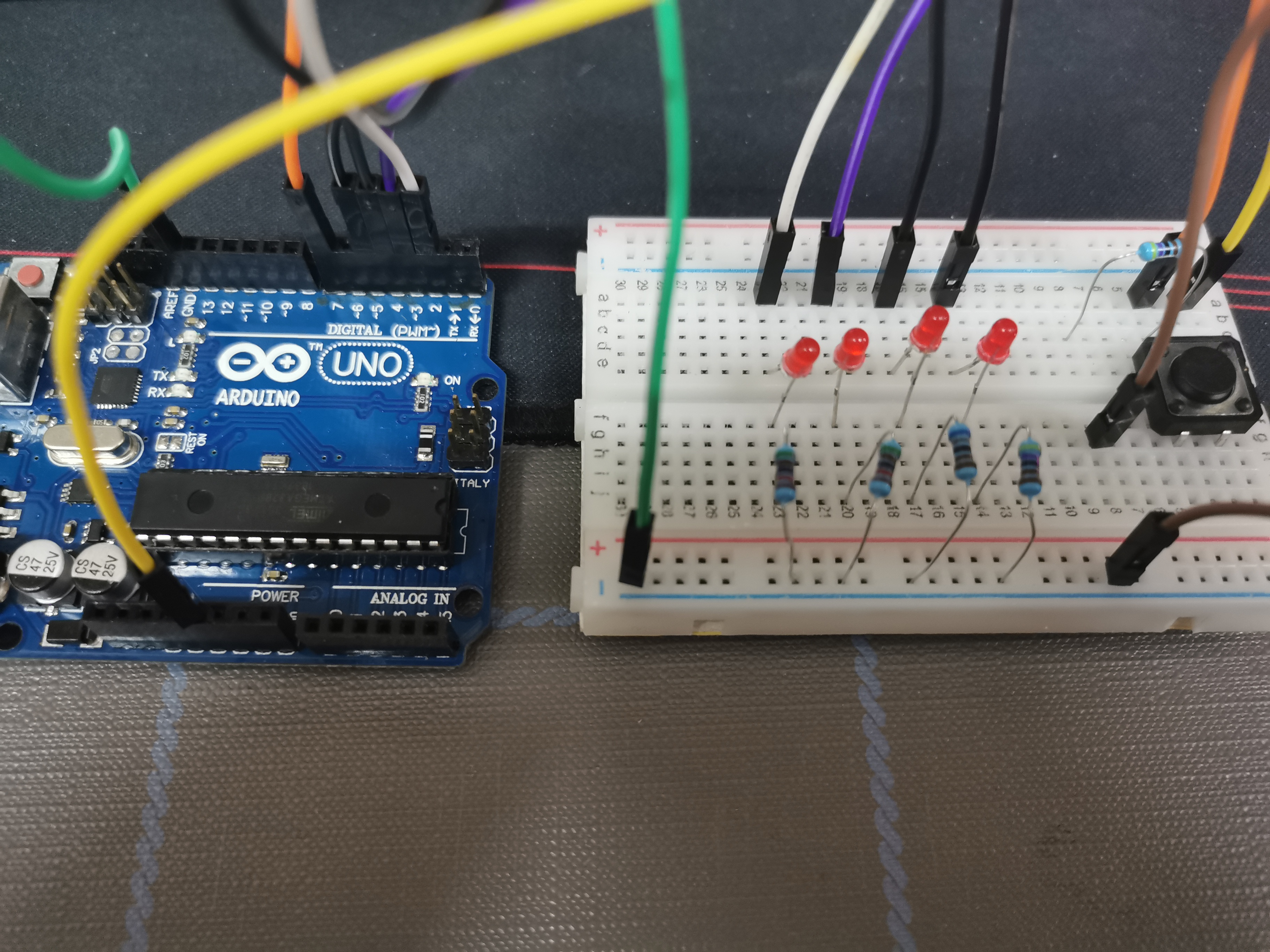

线路图：

相关代码：

const int buttonPin = 7;  //按钮引起电平改变的输入引脚

void setup() {
  int i;    //定义数据类型，设置输出引脚
    for (i=2;i<=5;i++){
      pinMode(i,OUTPUT);   //数字化脚位，指定输入输出
    }
}

void loop() {
    if(digitalRead(buttonPin)==HIGH)// F1子程序
    {
    F1();
    delay(1000);
    }

    else  //F2子程序
    {
    F2();
    delay(1000);
    }
}

void F1()     //led从左往右依次点亮，从右到左依次熄灭
{
  int j;
  for(j=2;j<=5;j++)
  {
    digitalWrite(j,HIGH); //2-5号引脚为低电平，使灯一起亮
    delay(200);
  }
   for(j=5;j>=2;j--)
  {
    digitalWrite(j,LOW);  //2-5号引脚为高电平，使灯一起灭
    delay(200);
  }
}

void F2()     //led从右往左依次点亮，从左到右依次熄灭
{
  int j;
  for(j=5;j>=2;j--)
  {
    digitalWrite(j,HIGH);
    delay(200);
  }
   for(j=2;j<=5;j++)
  {
    digitalWrite(j,LOW);
    delay(200);
  }
}

效果图：
