Arduino呼吸流水灯的制作

这是运行的视频链接：https://www.bilibili.com/video/av55425328/

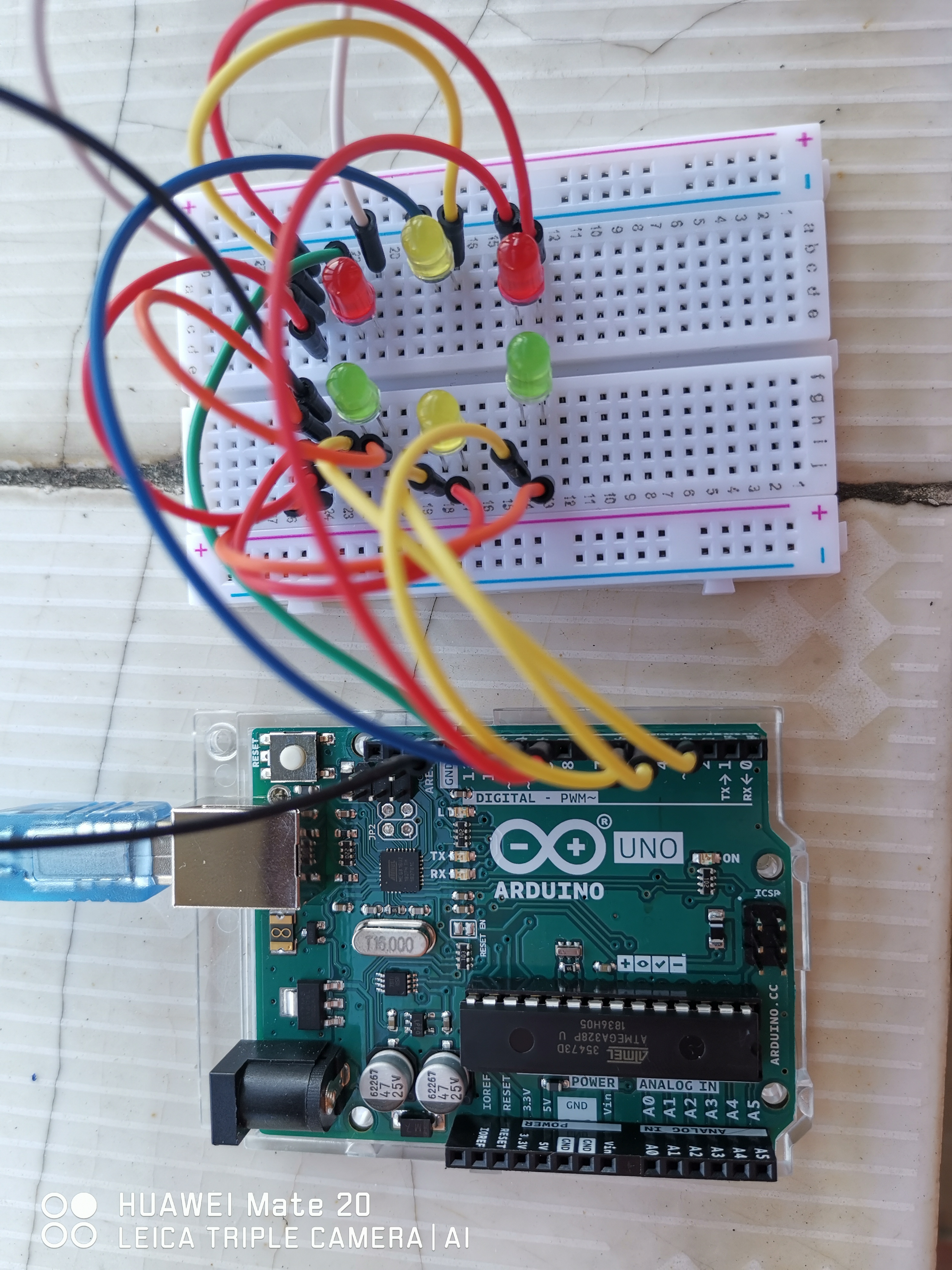

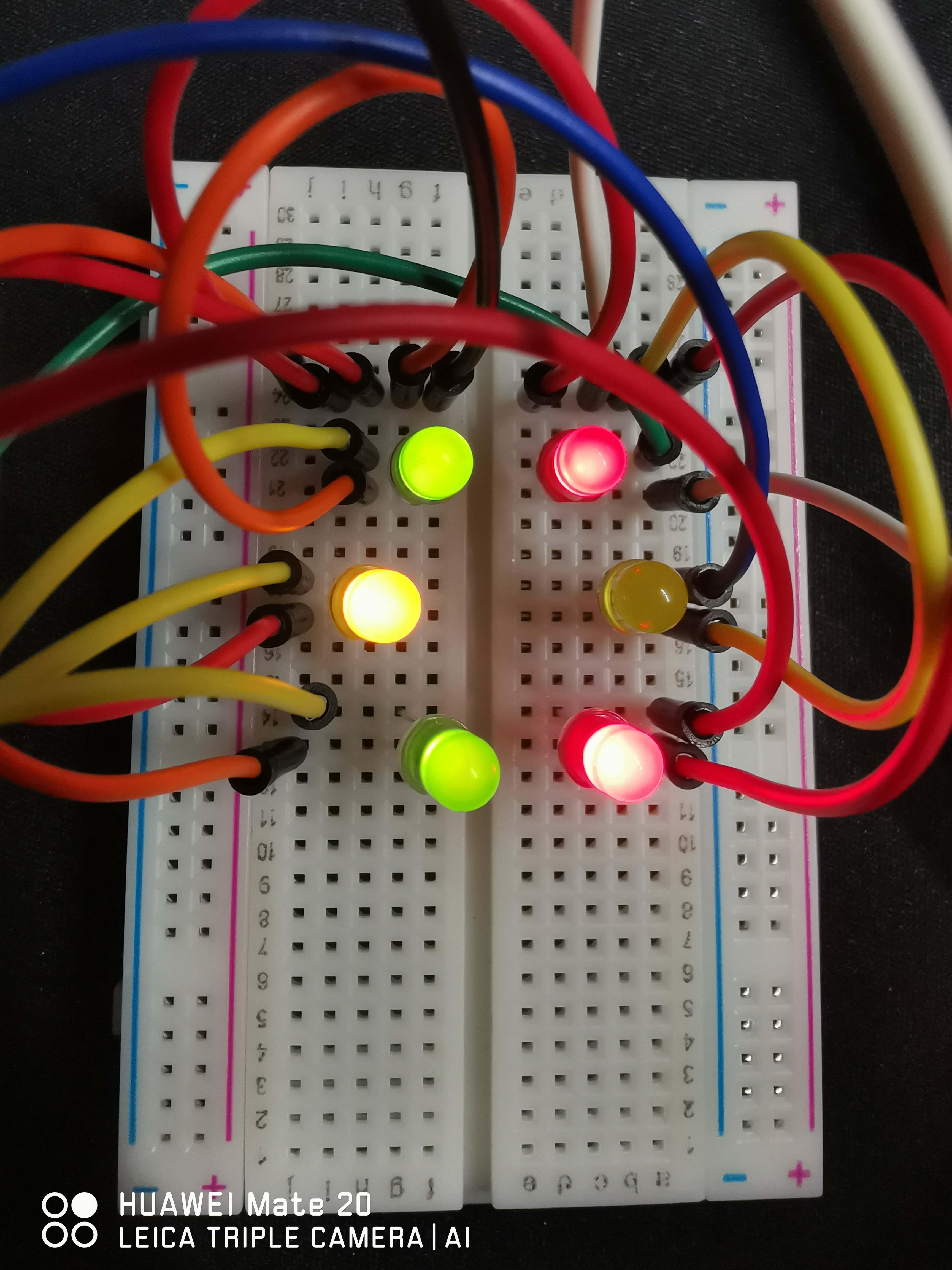

实物连接图以及效果图：

需要准备的物品

1. arduino UNO R3 *1
2. 5mm直插LED*6（这里选择了两黄、两红、两绿）
3. 面包板*1
4. 杜邦线*15（自己根据实际情况选择）

Arduino与LED灯之间的连接

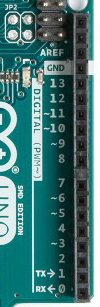

首先看到以下图片的模块：选择3、5、6、9、10、11这六个引脚分别和6个LED灯的正极连接，LED灯的负极则都与GND（地线）连接。

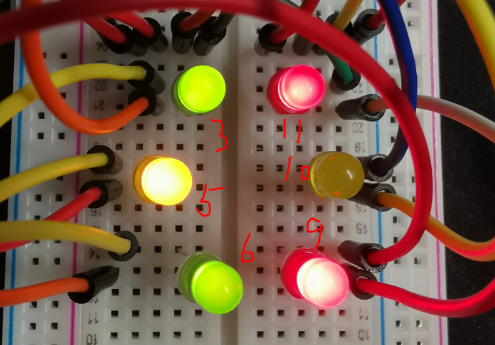

值得注意的是，这6个LED灯的正极和Arduino的6个引脚是按照顺序连接的（这里选择的是逆时针）

代码

本次制作使用的是Arduino IDE的1.8.9版本，代码如下：
void setup() {
pinMode(3,OUTPUT);
pinMode(5,OUTPUT);
pinMode(6,OUTPUT);
pinMode(9,OUTPUT);
pinMode(10,OUTPUT);
pinMode(11,OUTPUT);
}

int level = 0;
int ports[6] = {3,5,6,9,10,11};
int idx = 0;

void loop() {
analogWrite(ports[idx],level);
delay(15);
++level %=7;
++idx %=6;
}

最后把上述代码编译并上传后，即可实现想要的效果。
