概述
OLED复习

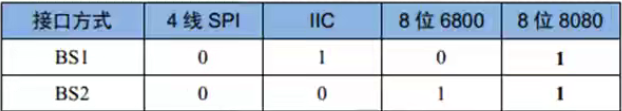

OLED工作模式选择：4种模式通过模块的BS1/BS2设置，BS1/BS2的设置与模块接口的关系如下

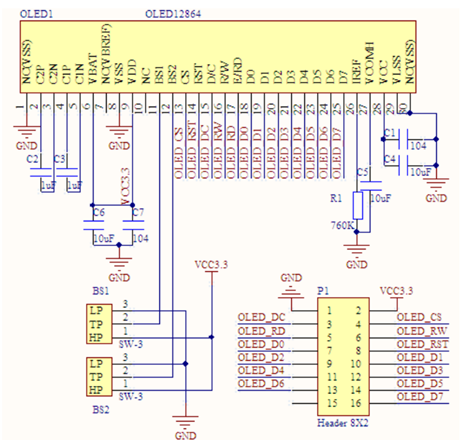

三个脚，中间的TP引脚接的是OLED显示屏；LP接的是地；HP接的是VCC
CS：OLED片选信号。
WR：向OLED写入数据。
RD：从OLED读取数据。
D[7：0]：8位双向数据线。
RST(RES)：硬复位OLED。
DC：命令/数据标志（0，读写命令；1，读写数据）。
OLED控制器为SSD1306，有时读有时写，因此需要DC引脚来作用。
模块的8080并口读/写的过程为：
先根据要写入/读取的数据的类型，设置DC为高（数据）/低（命令），然后拉低片选，选中SSD1306，接着我们根据是读数据，还是要写数据置RD/WR为低，然后：
1.读数据：在RD的上升沿， 使数据锁存到数据线（D[7：0]）上；
2.写数据：在WR的上升沿，使数据写入到SSD1306里面；

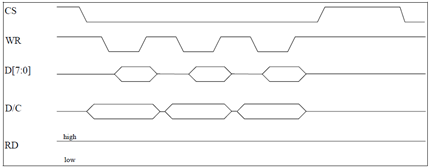

并口写时序图

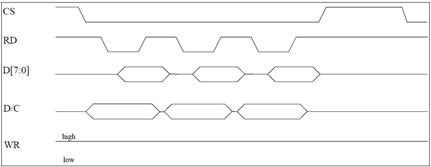

并口读时序图
OLED模块显存
SSD1306的显存总共12864bit大小，SSD将这些显存分成了8页（Page）。每页128字节，刚好是12864的点阵大小。
（每页包含8行，总共64行，操作是以页为单位来操作）
程序原理
在STM32的内部建立一个 缓存（例如一个共128*8个字节的数组），在每次修改的时候，只是修改STM32上的缓存（实际上就是SRAM，即修改数组的数据），在修改完了之后，一次性把STM32上的缓存数据写入到OLED的GRAM。缺点：无法适用于内存比较小的单片机，点阵可能过大。

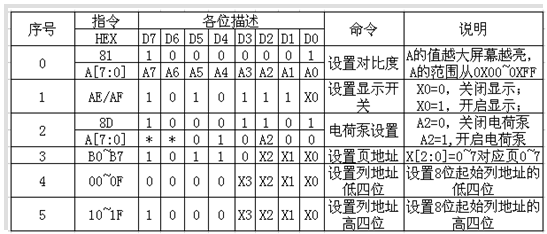

SSD1306的命令
命令0X81：设置对比度。包含两个字节，第一个0X81为命令，随后发送的一个字节为要设置的对比度的值。这个值设置得越大屏幕就越亮。
命令0XAE/0XAF：0XAE为关闭显示命令；0XAF为开启显示命令。
命令0X8D：包含2个字节，第一个为命令字，第二个为设置值，第二个字节的BIT2表示电荷泵的开关状态，该位为1，则开启电荷泵，为0则关闭。在模块初始化的时候，这个必须要开启，否则是看不到屏幕显示的。
命令0XB0~B7：用于设置页地址，其低三位的值对应着GRAM的页地址。
命令0X00~0X0F：用于设置显示时的起始列地址低四位。
命令0X10~0X1F：用于设置显示时的起始列地址高四位。
OLED初始化过程
（1）复位SSD1306
（2）驱动IC初始化代码（一般要复位所有的寄存器）
（3）开启显示
（4）清0显存
（5）开始写入显示
//向SSD1306写入一个字节。
//dat:要写入的数据/命令
//cmd:数据/命令标志 0,表示命令;1,表示数据;
void OLED_WR_Byte(u8 dat,u8 cmd)
{
DATAOUT(dat);
if(cmd)
OLED_RS_Set();
//如果是命令，把D/C置高
else
OLED_RS_Clr();
//若是数据，D/C置低
OLED_CS_Clr();//片选置低
//先把置低再拉高，上升沿时进行数据传输写数据
OLED_WR_Clr();
OLED_WR_Set();
OLED_CS_Set(); //把片选再拉高，等待后续操作
OLED_RS_Set(); //再拉高D/C,等待下次甄别数据还是命令信号
}
OLED更新缓存，写入并显示内容
//建立阵列，每个数据表示显存的一个点
u8 OLED_GRAM[128][8];
void OLED_Refresh_Gram(void)
{
u8 i,n;
//写页
for(i=0;i<8;i++)
{
OLED_WR_Byte (0xb0+i,OLED_CMD); //设置页地址（0~7）
OLED_WR_Byte (0x00,OLED_CMD); //设置显示位置—列低地址
OLED_WR_Byte (0x10,OLED_CMD); //设置显示位置—列高地址
for(n=0;n<128;n++)
OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA);
}
}
使用时，更新的缓存即对上面的数组进行操作，要进行显示则需要调用上图的函数写入显存。
OLED画点函数
void OLED_DrawPoint(u8 x,u8 y,u8 t)
{
u8 pos,bx,temp=0;
if(x>127||y>63)return;//超出范围了.
pos=7-y/8;
bx=y%8;
temp=1<<(7-bx);
if(t)OLED_GRAM[x][pos]|=temp;
else OLED_GRAM[x][pos]&=~temp;
}
OLED字符显示函数
//在指定位置显示一个字符,包括部分字符
//x:0~127 y:0~63
//mode:0,反白显示;1, size:选择字体 12/16/24
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size,u8 mode)
{
u8 temp,t,t1; u8 y0=y;
u8 csize=(size/8+((size%8)?1:0))*(size/2); //得到字体一个字符对应点阵集所占的字节数
chr=chr-' ';//得到偏移后的值，其实是减ASCII码得到是啥
for(t=0;t<csize;t++)
{
if(size==12)temp=asc2_1206[chr][t]; //调用1206字体
else if(size==16)temp=asc2_1608[chr][t]; //调用1608字体
else if(size==24)temp=asc2_2412[chr][t]; //调用2412字体
else return; //没有的字库
for(t1=0;t1<8;t1++)
{
if(temp&0x80)OLED_DrawPoint(x,y,mode);
else OLED_DrawPoint(x,y,!mode);
temp<<=1;
y++;
if((y-y0)==size)
{
y=y0;
x++; break;
}
}
}
}
//码表（部分）一个字符占用16个字节
const unsigned char oled_asc2_1206[95][12]={
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
{0x18,0x00,0x24,0xC0,0x1B,0x00,0x0D,0x80,0x32,0x40,0x01,0x80},/*"%",5*/
{0x03,0x80,0x1C,0x40,0x27,0x40,0x1C,0x80,0x07,0x40,0x00,0x40},/*"&",6*/
…
{0x00,0x00,0x03,0x80,0x04,0x40,0x04,0x40,0x06,0x40,0x00,0x00},/*"c",67*/
{0x00,0x00,0x03,0x80,0x04,0x40,0x24,0x40,0x3F,0xC0,0x00,0x40},/*"d",68*/
…
{0x00,0x00,0x40,0x20,0x7B,0xE0,0x04,0x00,0x00,0x00,0x00,0x00},/*"}",93*/
{0x40,0x00,0x80,0x00,0x40,0x00,0x20,0x00,0x20,0x00,0x40,0x00},/*"~",94*/
};
const unsigned char oled_asc2_1608[95][16]={
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
{0x0F,0x00,0x10,0x84,0x0F,0x38,0x00,0xC0,0x07,0x78,0x18,0x84,0x00,0x78,0x00,0x00},/*"%",5*/
{0x00,0x78,0x0F,0x84,0x10,0xC4,0x11,0x24,0x0E,0x98,0x00,0xE4,0x00,0x84,0x00,0x08},/*"&",6*/
…
{0x00,0x00,0x1C,0x00,0x10,0x00,0x10,0xFC,0x13,0x00,0x1C,0x00,0x10,0x00,0x00,0x00},/*"7",23*/
{0x00,0x00,0x0E,0x38,0x11,0x44,0x10,0x84,0x10,0x84,0x11,0x44,0x0E,0x38,0x00,0x00},/*"8",24*/
{0x00,0x00,0x07,0x00,0x08,0x8C,0x10,0x44,0x10,0x44,0x08,0x88,0x07,0xF0,0x00,0x00},/*"9",25*/
}
