PyQt之窗口绘图类控件(QPainter、Qpen、QBrush)
一、控件说明
在PyQt5中一般可以通过QPainter、QPen、QBrush这三个类来实现绘图功能，另外QPixmap也可以被看作为绘图类，因其图像的呈现方式在本质上来说也是通过绘图的方式将本地的图片进行呈现。
二、Qpainter类
QPainter类在QWidget控件上执行绘图操作，他是一个绘图工具，为大部分图形界面提供了高度优化的函数，使QPainter类可以绘制从简单的直线到复杂的饼图等。
QPainter绘制操作实在QWIdget.painEvent()中完成的，且绘制方法必须在QtGui.QPainter对象的begin()和end()之间。
1.1QPainter类的常用方法
begin():
- 开始在目标设备上绘图
drawArc():
- 在其实角度和最终角度之间画弧线
drawEllipse():
- 在一个矩形内画一个椭圆
drawLine(int x1,int y1,int x2,int y2)
- 绘制一条制定了断电坐标的线，绘制从(x1,y1)到(x2,y2)的直线并且设置当前画笔的位置为(x2,y2)
drawPixmap():
- 从图像文件中提取Pixmap并将其显示在指定的位置
drawPolygon():
- 使用做标书组绘制多边形
drawRect(int x,int y,int w,int h)
- 以给定宽度W和高度h从左上角坐标(x,y)绘制一个矩形
deawText():
- 显示给定坐标处的文字
fillRect():
- 使用QColor参数填充矩形
setPen():
- 设置用于绘制的笔的颜色，大小和样式
setBrush():
- 设置画笔风格
- 画笔风格(PenStyle)是一个枚举类，可以由QPainter类绘制，画笔风格如下：
- Qt.NoPen-没有线
Qt.SolidLine-一条线 Qt.DashLine-有一些像素分割的短线 Qt.DotLine-由一些像素分割的点
Qt.DashDotLine-轮流交替的点和短线 Qt.DashDotDotLine-一条短线两个点
Qt.MPenStyle-画笔风格的掩码
例子：绘制文字
import sys
from PyQt5.QtWidgets import QApplication ,QWidget
from PyQt5.QtGui import QPainter ,QColor ,QFont
from PyQt5.QtCore import Qt
class Drawing(QWidget):
def __init__(self,parent=None):
super(Drawing,self).__init__(parent)
self.setWindowTitle("绘制文字")
self.resize(200, 200)
self.text = 'Hello World'
def paintEvent(self,event):
painter = QPainter(self)
painter.begin(self)
# 自定义的绘画方法
self.drawText(event, painter)
painter.end()
def drawText(self, event, qp):
# 设置笔的颜色
qp.setPen( QColor(3, 20, 160) )
# 设置字体
qp.setFont( QFont('SimSun', 20))
# 画出文本
qp.drawText(event.rect(), Qt.AlignCenter, self.text)
if __name__ == "__main__":
app = QApplication(sys.argv)
win = Drawing()
win.show()
sys.exit(app.exec_())
例子：绘制点（Qpainter）
import sys, math
from PyQt5.QtWidgets import *
from PyQt5.QtGui import *
from PyQt5.QtCore import Qt
class Drawing(QWidget):
def __init__(self, parent=None):
super(Drawing, self).__init__(parent)
self.resize(300, 200)
self.setWindowTitle("画点")
def paintEvent(self, event):
qp = QPainter()
qp.begin(self)
# 自定义画点方法
self.drawPoints(qp)
qp.end()
def drawPoints(self, qp):
qp.setPen( Qt.red)
size = self.size()
for i in range(1000):
# [-100, 100]两个周期的正弦函数图像
x = 100 *(-1+2.0*i/1000)+ size.width()/2.0
y = -50 * math.sin((x - size.width()/2.0)*math.pi/50) + size.height()/2.0
qp.drawPoint(x, y)
if __name__ == '__main__':
app = QApplication(sys.argv)
win = Drawing()
win.show()
sys.exit(app.exec_())

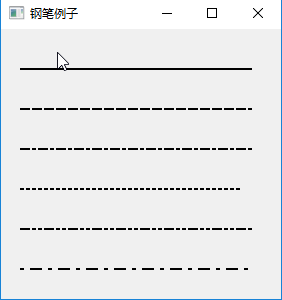

三、QPen类
QPen(钢笔)是一个基本的图形对象，用于绘制直线、曲线或者给出路包括画出矩形、椭圆形等其他形状。
例子：
import sys
from PyQt5.QtWidgets import *
from PyQt5.QtGui import *
from PyQt5.QtCore import Qt
class Drawing(QWidget):
def __init__(self):
super().__init__()
self.initUI()
def initUI(self):
self.setGeometry(300,300,280,270)
self.setWindowTitle("钢笔例子")
def paintEvent(self,e):
qp=QPainter()
qp.begin(self)
self.drawlines(qp)
qp.end()
def drawlines(self,qp):
pen=QPen(Qt.black,2,Qt.SolidLine)
qp.setPen(pen)
qp.drawLine(20,40,250,40)
pen.setStyle(Qt.DashLine)
qp.setPen(pen)
qp.drawLine(20,80,250,80)
pen.setStyle(Qt.DashDotLine)
qp.setPen(pen)
qp.drawLine(20,120,250,120)
pen.setStyle(Qt.DotLine)
qp.setPen(pen)
qp.drawLine(20,160,240,160)
pen.setStyle(Qt.DashDotDotLine)
qp.setPen(pen)
qp.drawLine(20,200,250,200)
#自定义线条样式
pen.setStyle(Qt.CustomDashLine)#创建线条样式
pen.setDashPattern([1,4,5,4])#定义线条样式
'''数字列表的个数必须是偶数，奇数位（1，3，5，7，9等）代表一端横线，
偶数位（2，4，6，8，10等）代表两端横线之间的空余距离，数字越大，
横线和控与激励就越大，本例中含义为，1像素宽度的横线，4像素宽度的空余距离，
5像素宽度的横线，4像素宽度的空余距离'''
qp.setPen(pen)
qp.drawLine(20,240,250,240)
if __name__=="__main__":
app=QApplication(sys.argv)
win=Drawing()
win.show()
sys.exit(app.exec_())
四、QBrush类
QBrush（画刷）是一个基本的图形对象，用于填充如矩形，椭圆形或者多边形等形状。
QBrush有三种类型：
- 预定义
- 过度
- 纹理图案
例子：
import sys
from PyQt5.QtWidgets import *
from PyQt5.QtGui import *
from PyQt5.QtCore import Qt
class Drawing(QWidget):
def __init__(self):
super().__init__()
self.initUI()
def initUI(self):
self.setGeometry(300, 300, 365, 280)
self.setWindowTitle('画刷例子')
self.show()
def paintEvent(self, e):
qp = QPainter()
qp.begin(self)
self.drawLines(qp)
qp.end()
def drawLines(self, qp):
brush = QBrush(Qt.SolidPattern)
qp.setBrush(brush)
qp.drawRect(10, 15, 90, 60)
brush = QBrush(Qt.Dense1Pattern)
qp.setBrush(brush)
qp.drawRect(130, 15, 90, 60)
brush = QBrush(Qt.Dense2Pattern)
qp.setBrush(brush)
qp.drawRect(250, 15, 90, 60)
brush = QBrush(Qt.Dense3Pattern)
qp.setBrush(brush)
qp.drawRect(10, 105, 90, 60)
brush = QBrush(Qt.DiagCrossPattern)
qp.setBrush(brush)
qp.drawRect(10, 105, 90, 60)
brush = QBrush(Qt.Dense5Pattern)
qp.setBrush(brush)
qp.drawRect(130, 105, 90, 60)
brush = QBrush(Qt.Dense6Pattern)
qp.setBrush(brush)
qp.drawRect(250, 105, 90, 60)
brush = QBrush(Qt.HorPattern)
qp.setBrush(brush)
qp.drawRect(10, 195, 90, 60)
brush = QBrush(Qt.VerPattern)
qp.setBrush(brush)
qp.drawRect(130, 195, 90, 60)
brush = QBrush(Qt.BDiagPattern)
qp.setBrush(brush)
qp.drawRect(250, 195, 90, 60)
if __name__ == '__main__':
app = QApplication(sys.argv)
win = Drawing()
win.show()
sys.exit(app.exec_())
五、QPixmap类
QPixmap类用于绘图设备的图像显示，他可以作为一个QPaintDevice对象，也可以加载到一个控件中，通常是标签或按钮，用于在标签或按钮上显示图像。
QPixmap可以读取的图像文件类型主要有：BMP、GIF、JPG、JPEG、PNG、PBM等
QPixmap类中的常用方法有：
copy():
- 从QImage对象转换为QPixmap对象。
fromImage():
- 将Qimage对象转换为QPixmap对象
grabWidget():
- 从给定的窗口小空间创建一个像素图
grabWindow():
- 在窗口中创建数据的像素图
load():
- 加载图像文件作为QPixmap对象
save():
- 将Qpixmap对象保存为文件
toImage():
- 将QPixmap对象转换为Qimage对象
例子：
import sys
from PyQt5.QtCore import *
from PyQt5.QtGui import *
from PyQt5.QtWidgets import *
class QPixmapWin(QWidget):
def __init__(self,parent=None):
super(QPixmapWin,self).__init__(parent)
self.lab1=QLabel(self)
self.lab1.setPixmap(QPixmap("./images/python.jpg"))
layout=QVBoxLayout()
layout.addWidget(self.lab1)
self.setLayout(layout)
self.setWindowTitle("QPixmap例子")
if __name__=="__main__":
app=QApplication(sys.argv)
win=QPixmapWin()
win.show()
sys.exit(app.exec_())
