机械设计工程师，经常会用到CAD里面一个填充模块，如何进行填充呢，填充错误如何处理，今天小编跟大家分享一下CAD如何进行区域填充，CAD填充样式填充失败处理

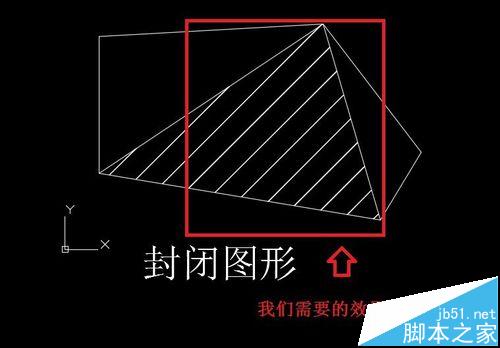

1、打开CAD软件，在软件中任意画出一个封闭的图形，下面小编自行画了一个封闭图形如图所示：

2、菜单栏中找到绘图下拉菜单，点击图案填充，如下图所示：

3、我们选取要填充的边界，这里有两种选择方法，一个是选择内部点，一个是选择边界，都能满足要求，选择内部点，只需要选择区域的一个点即可，而选择边界，要把整个边界全部选中；如下图所示

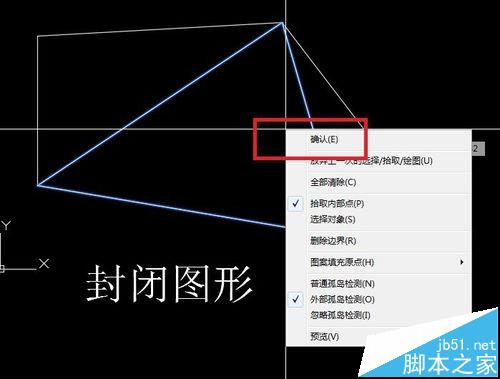

4、右击确认选中的区域，如图所示

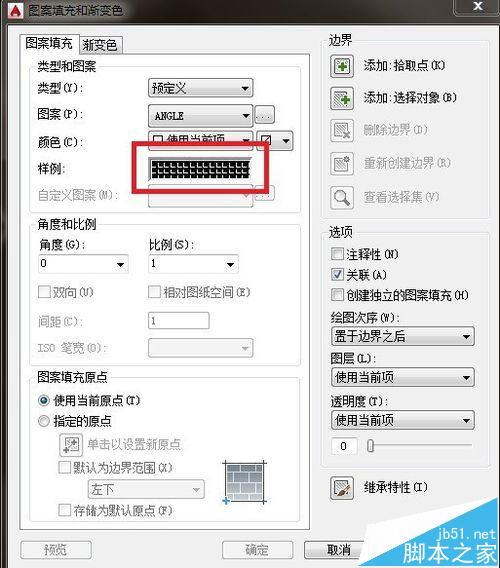

5、先点击样式，弹出样式的对话框，可以根据你的需要选择对应的样式，如图所示：

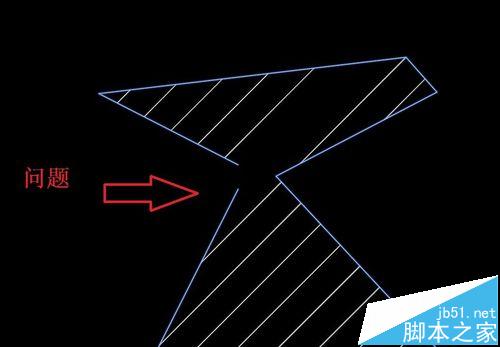

6、填充错误质量不好怎么处理呢？一般填充不正确都是CAD区域没有封闭的缘故，我们可以将节点，放大，在处理就可以完成填充，如下图；

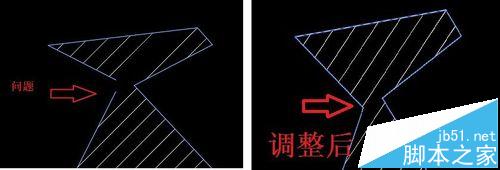

7、调整后效果，如图所示：
