IFC vs. DWG - 谁是最佳BIM文件格式？

如果你看看数字BIM世界，你会发现有许多文件格式，无论是开放的还是封闭的。开放的文件格式是指你可以在任何 BIM 软件中打开和处理的文件格式。但是，封闭的文件格式只能由特定程序处理。在将其导入其他软件时，可能会丢失一些存储的数据。此外，很难确定单个文件的正确目的或每个文件可能包含哪些信息。例如，某些文件适合导出线和点，而其他文件则适用于 3D 平面和实体。

经过长时间的分析，我觉得根据文件的目的正确认知和使用文件是BIM顶层基础之一。因此，我们将了解 BIM 技术支持的基础设施项目中可用文件格式的作用和目的。

DWG：这种格式的一个主要优点是它的多功能性。通常，它保存了几何学科模型和设计对象的信息编码在层名称。此外，它经常作为数字文档。它可能包括设计对象，如纵向剖面、发展计划或横截面。它作为设计基础设施的几何形状的基础，即道路、铁路、污水系统。最后，它可能包含 GIS 数据、矫形图、描述当前情况的对象、测量以及轮廓计划。

IFC：由构BuildingSmart创建的格式。它通常以2×3格式使用。它包括学科模型和设计对象。请注意，它可能包含大量非几何信息。它用于非绘图项目。可以从 IFC 文件下载信息以计算材料数量。最后，IFC文件提供了在建筑维护阶段应用的信息。

SOSI：挪威标准格式，结构分类对象。它按照挪威标准将对象分为类别。每个对象都有一个唯一的代码和名称。

LandXML：主要用于基础结构对象的格式。此格式描述了平面、曲线和点。此外，它还能够记录有关斜面和设计速度的信息。它由机器控制系统操作。

LAS：一种用于记录来自激光扫描的点云的格式。LAS文件通常很大，高达几个GB。

JPG：当涉及到基础设施领域时，必须利用无人机拍摄出高质量的照片，反映当前的情况，即正射影像地图。这些通常以 JPG 格式保存。图像也可以反映建筑工程的进度。

KOF：用于测量的格式。它包含有关名称、点和行的数据。例如，它可能包含有关垂直标志位置或路边位置测量的信息。

TXT：用于测量的格式。此格式用于保存 COGO 点。TXT 格式还适用于许多其他点，例如 Quadri 对象分类工具中的输入文件。

DMI/DMR：标准化的挪威格式。它提供交通管廊数据。文件格式允许接收器（承包商）进一步处理模型。模型未像 DWG 文件中那样死板，例如，当裸露的岩层与根据设计期间的测量结果假设的岩石不同时，它是有用的。承包商可以编辑 3D 模型，以获得正确的地球质量计算。格式由机器控制系统支持。

信息级别和类型

下一个要考虑的因素是文件中包含的信息类型。为此，我选择了最流行的格式。其中包括IFC、DWG和LandXML。让我们将它们与适用于基础设施行业的Quadri（MMS-模型管理系统）进行比较。

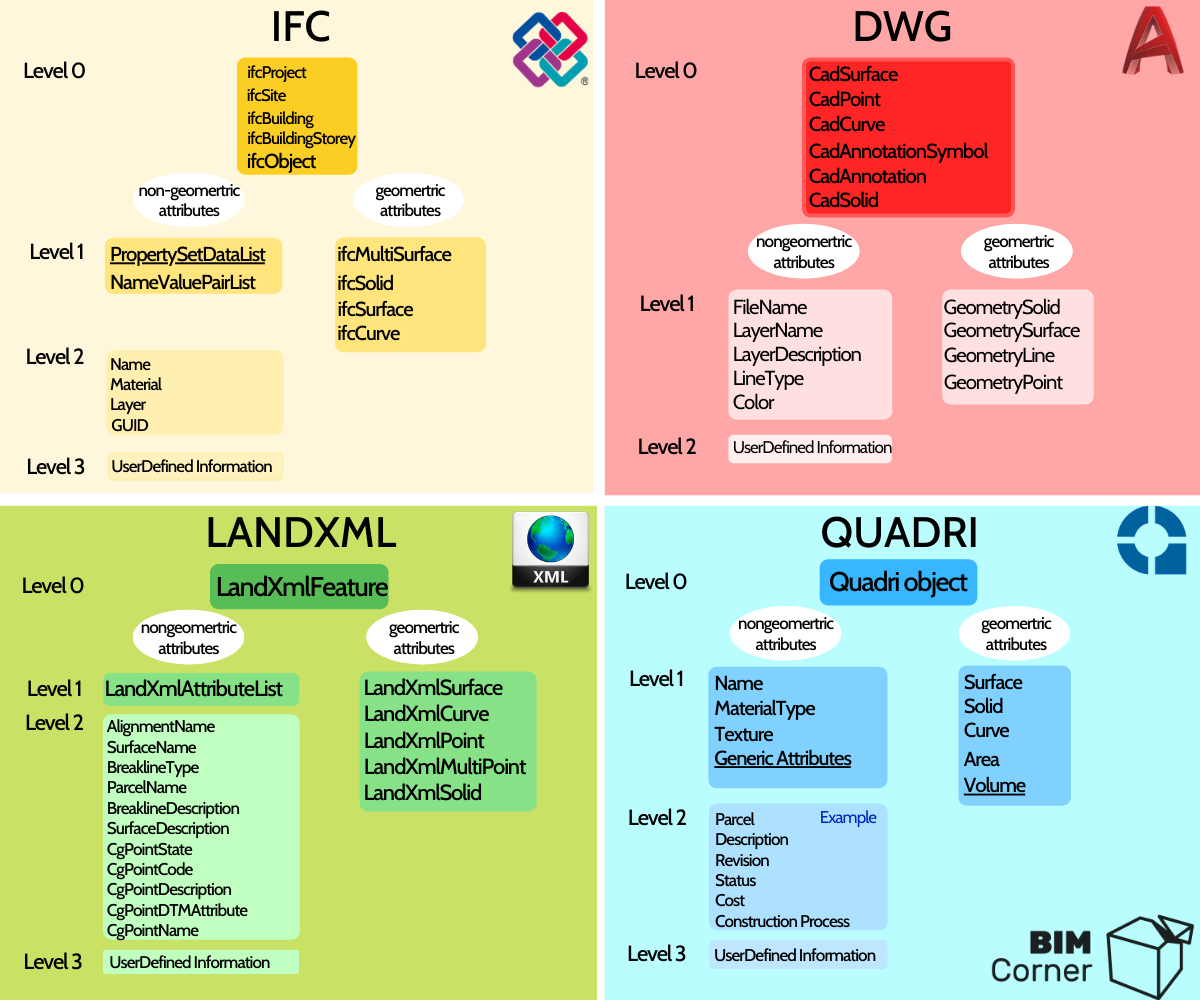

上述每个格式都有类似的信息结构，分为 3 个级别* （在 DWG 文件中，我们区分 2 个级别）。基于这样的划分，我们可以假设以下几点：

• 级别0–对象，
• 级别1–属性，
• 级别2–属性，
• 级别3–信息。

每种格式都能够记录几何和非几何信息。几何信息包含描述元素的典型属性，例如：

• 曲线
• 卷
• 表面
• 点

非几何信息的数量取决于文件格式。因此，让我们来看看基础设施行业 3 个最常应用的文件所携带的信息。

DWG - DWG 文件能够直接记录非几何信息的属性，级别1。以下是相关属性：

• 文件名
• 层名称
• 层描述
• 线型
• 颜色

将设计信息编码为层名是一种常见做法。通常，此类描述包含有关对象类型、材料、纹理的信息。例如：00_D_fundament_concrete_B40_t-concrete。信息也可以在线型的属性中编码。线型的描述包括ByLayer、Dashed、Continous、Dashdoted。AutoCAD提供了编写自己的线型的可能性。因此，可以对隐藏在行名称下的其他信息进行编码。这些信息在 DWG 文件的高级版本中可见。例如，此类信息可以是 LOD、LOI、MMI、材料等。

IFC–IFC文件在所有列出的文件格式中传输数量最多的非几何信息。它分为3个级别。在0级，你会发现一个对象称为ifcObject以及更高的结构。IfcProject可与AutoCAD中使用的Block相媲美。它具有一般信息，如项目名称、创建文件的软件类型。描述单个项目对象的关键信息保存在最低级别。IFC允许你根据NameValueList存储信息，负责保存有关名称、材料、层名或GUID的信息。PropertySetDataList属性允许分配更多描述项目的信息。

LandXML–当前版本中的LandXML文件具有3个级别的信息。功能编号没有扩展。上述文件的替换格式是 GML 文件。在 2 级，我们可能会找到路由线路名称、表面名称或表面描述等信息。

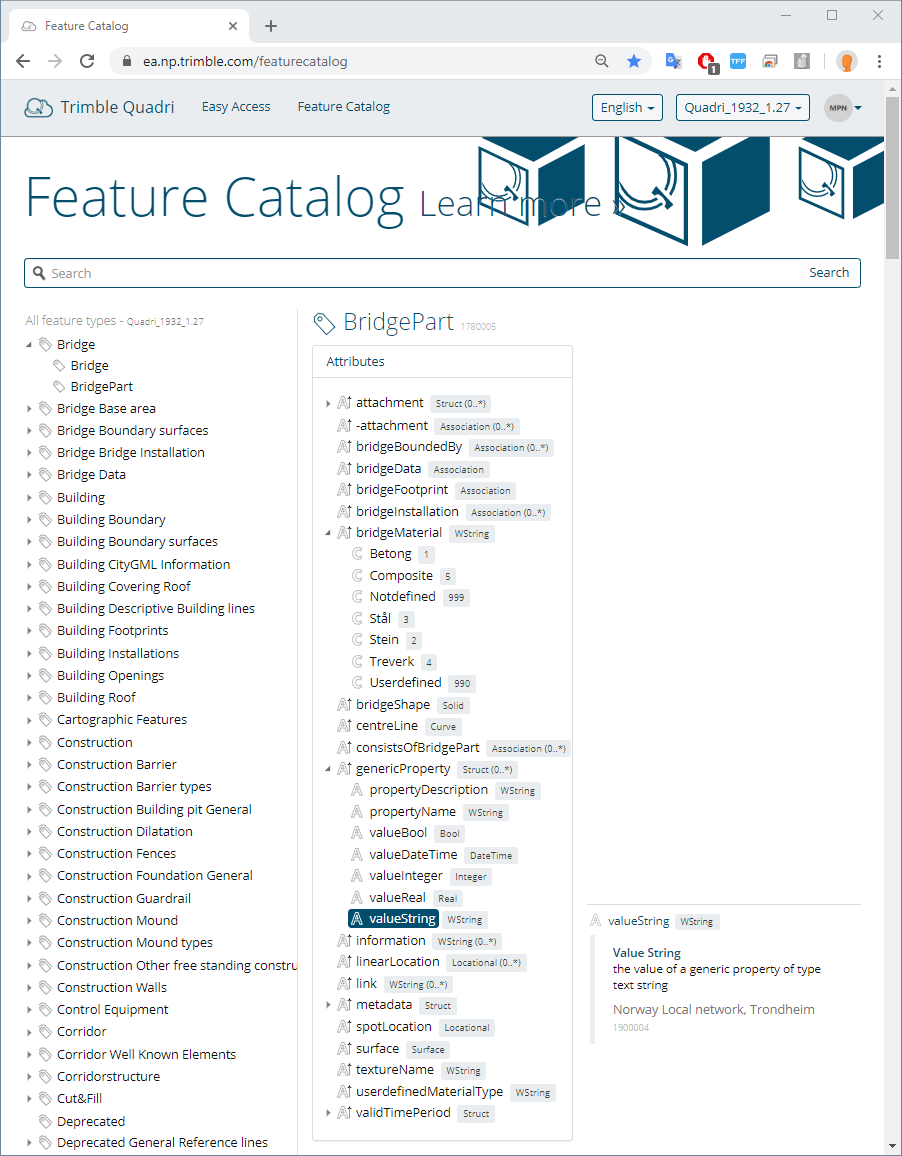

QuadriModel-是3D视觉模型管理程序中打开的原生格式的示例。该程序在基础设施中具有其对象库。根据功能目录，其中包含与 SOSI 文件类似的类别。每个对象（级别 0） 都有属性（级别 1），可能还有一个功能（级别 2）。与IFC的PropertySetDataList等价的是 Quadri 中的GenericProperty（它有助于将信息保存在 3 级）。

IFC文件中的信息

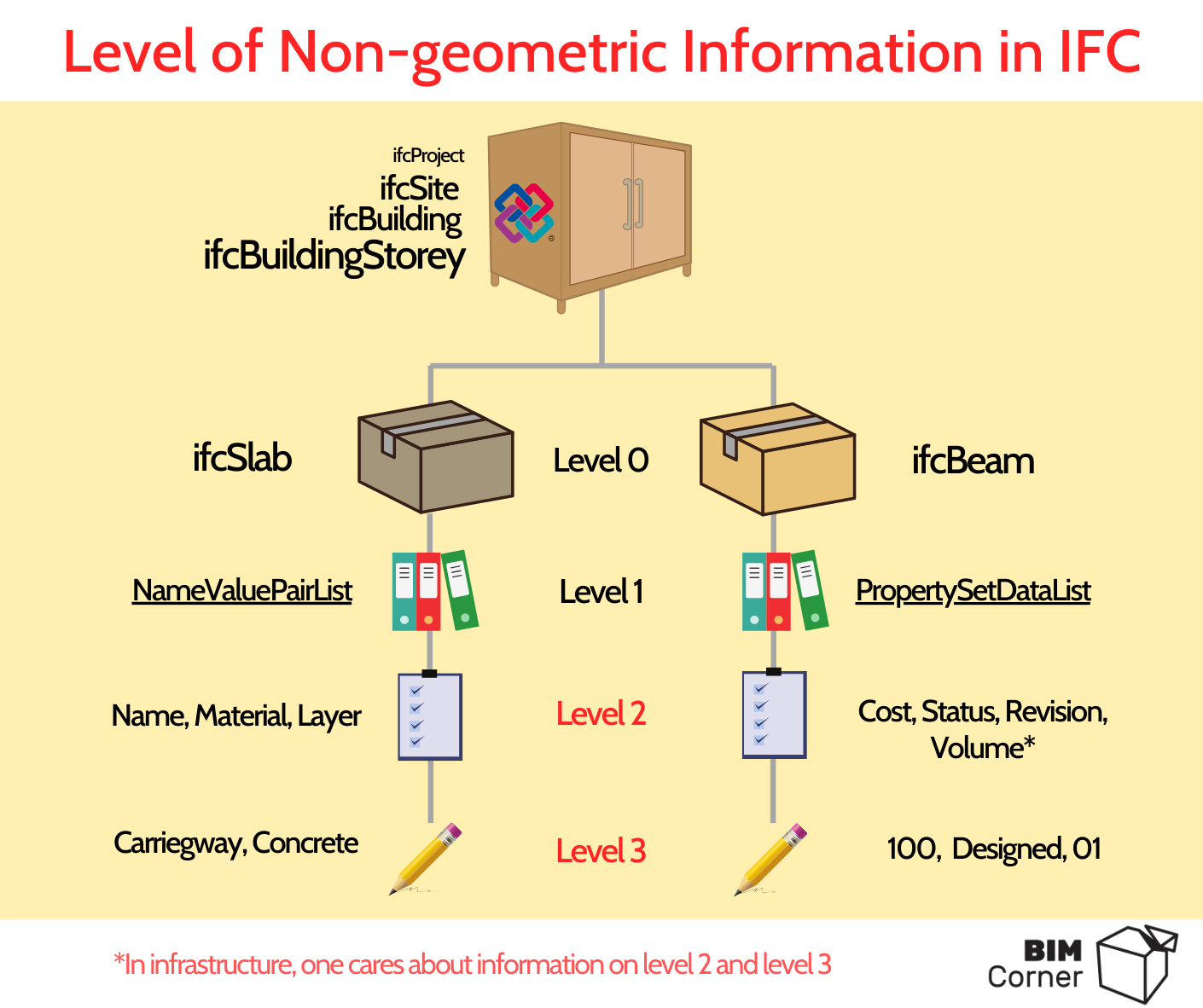

IFC文件由于其结构，允许在几个级别上编码信息。假设 IFC 文件适用于传输在建筑结构中发现的信息。然而，这只是部分事实。目前形式的IFC成功地用于基础设施建设。这是因为可以轻松提取 2 级和 3 级的信息，同时将划分为对象类型（IfcSlab、ifcBeam、ifcWall 等）。

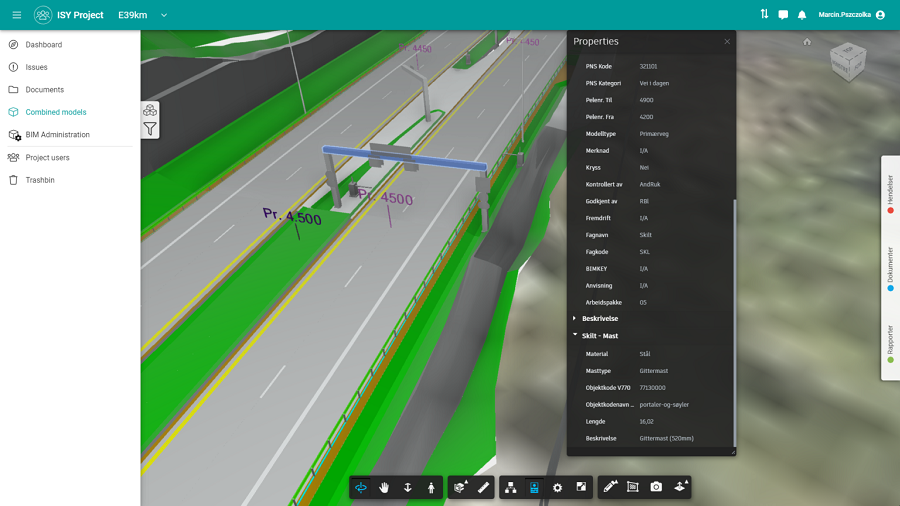

目前，已经开发了几种工具来过滤IFC文件中包含的信息。在E39项目中，所有的专业模型交付为IFC文件。然后，这些文件被放置在程序中，允许多专业模型的对象导向可视化。ISY Projekt 工具支持上述项目中多专业模型的存储和显示。该程序是专门为项目创建的，允许在不为项目绘制文档的情况下进行浏览。在其出色的功能中，只能显示描述模型的必要信息。例如，如果你单击行业模型中的任何对象，程序仅显示 2 级和 3 级的信息，从而省略了 IFC 文件结构。

IFC文件中非几何信息的一个例子是绘图纸文档表中的信息。它也可以是描述施工细节图纸中显示的参数的信息。这可能包括信息，如：

• 层体积（例如 200m3），
• 长度（例如16米），
• 材料类型（如混凝土C30），
• 层名称（霜冻保护层），
• 设计师（马辛·普什佐尔卡），
• 控制器（克日什托夫·沃伊斯劳），
• 每 100 万成本3材料 （300 PLN），
• 状态（MMI 300）。

原文链接：IFC vs. DWG - 最佳BIM文件格式 — BimAnt
