概述

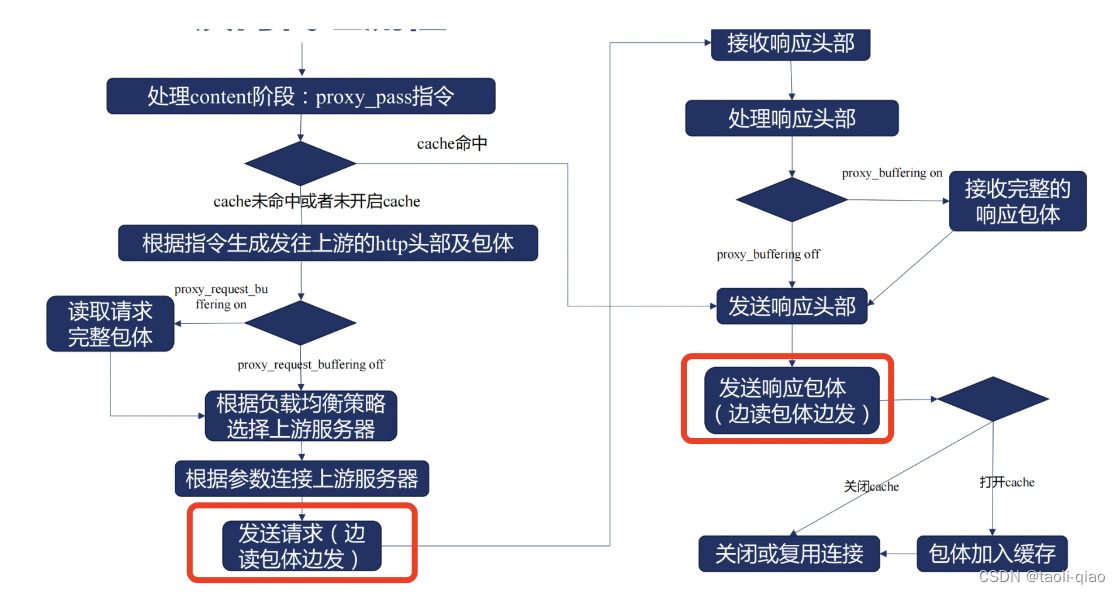

nginx通过proxy模块对上游服务使用http/https协议进行反向代理，下图是反向代理处理过程

在读取客户端发送的请求时，如果proxy_request_bufferring=on,那么读取完整的包体后再发送给后端服务，如果 proxy_request_bufferring=off，则是边读取包体，边发送。在服务端返回请求响应的包体时，通过proxy_bufferring=on/off来控制接收完整响应包体或是边发送边读取。下面的内容将围绕反向代理的过程来展开，介绍处理过程中涉及的指令、配置项等。

proxy_pass配置规则

在使用proxy模块时有个地方容器犯错，即proxy_pass后面的url是否带URI，对发送的的URI的影响
1.url必须以http://或者https://开头，然后是域名或者IP地址或者upstream名字，域名和IP地址后可加端口，最后是可选的URI
2.1当URL参数中携带了URI，nginx会修改URL，将location参数中匹配上的一段值替换成proxy_pass中配置的URI

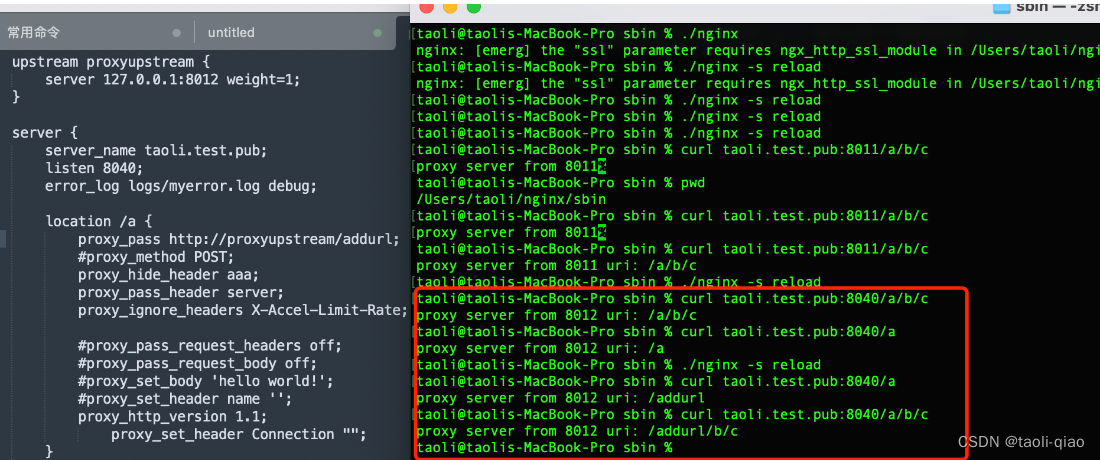

2.2当URL参数中不携带URI，nginx将客户端转发的URI直接转发给上游。实验结果如下图所示，proxy_pass中无“/addurl”时，原样转发客户端发送的URI，当proxy_pass中有"/addurl"时，用curl命令"curl taoli.test.pub:8040/a/b/c"时，/a被替换成了/addurl

反向代理处理过程中涉及的配置项说明

proxy模块提供了很多配置项来控制读取客户端发送的请求的行为，具体的配置项与作用如下所示
proxy_method：指定发往后端服务的方法(GET/POST等)
proxy_http_version：设置http的版本，默认是1.0,有些特性在1.1才支持。
proxy_set_header field value：添加发往后端服务的header，如果value为空字符串，则整个header都不会发往后端服务
proxy_set_body value：设置发往后端服务的请求body（如果要发送body还需把proxy_pass_request_body设置为on）
proxy_request_buffering on | off: 控制接收完整个请求body后再发送，或边接收边转发。通常情况下建议设置为on，因为nginx作为反向代理服务器，吞吐量高于后端服务处理速率和客户端发送速率，如果边接收边转发，可能存在Nginx等待的情况，所以，如果是高吞吐量的场景，设置为on。设置为on后，如果内容很小会直接写在内存中进行转发，如果内容很大，会写入磁盘，这里就存在时间消耗，如果对响应要求非常及时的场景，可以设置为off。
client_body_buffer_size size: 若接收头部时已经完全接收了完整包体，则不分配，若剩余待接收包体长度小于client_body_buffer_size，则仅分配所需大小，如果剩余待接收包体大于client_body_buffer_size,关闭包体缓存时，该内存上的内容会及时发送给上游，打开包体缓存时，该段大小内存用完时，写入临时文件，释放内存。
client_max_body_size size: 控制最大包体大小，该配置如果要生效，请求头部中需要包含Content-Length，如果超出最大限制，返回413错误。
client_body_temp_path path: 设置临时存放文件路径
client_body_timeout: 设置读取包体的超时时间，超时后返回408错误

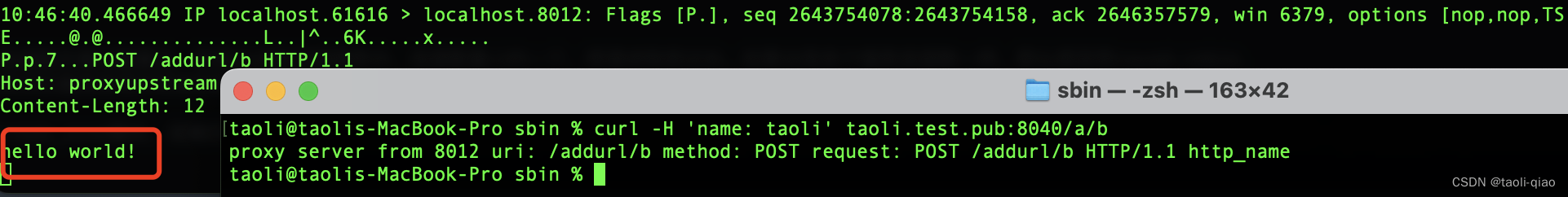

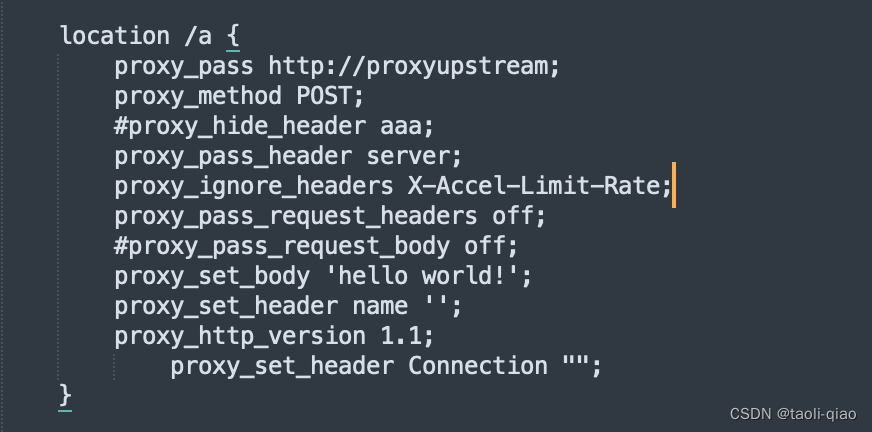

下图是proxy的一些配置，使用proxy_set_body设置转发请求的body值，当用curl命令访问nginx时，可以使用tcpdump命令查看发送的body内容，可以看到和设置的内容(hello world)一致。

上面是读取客户端请求时的一些配置，nginx与后端服务交互，建立连接，获取后端服务返回的响应内容时，也有一些配置项来控制处理返回响应的行为，配置项及作用说明如下所示

proxy_connect_timeout time: 默认值60s，向上游服务建立连接的超时时间，超时后返回502错误
proxy_socket_keepalive on|off: 上游连接启用TCP keepalive，TCP的keepalive是为了把不可用的TCP连接提前关闭，释放系统资源
keepalive connections: 上游连接启动HTTP keepalive，HTTP的keepalive是为了多个HTTP请求复用TCP连接，减少握手、慢启动带来的性能消耗。开启keepalive的好处是性能更高，坏处是问题定位更困难些
keepalive_requests numbers: 设置最多可并发处理的请求数
proxy_send_timeout time: 向后端服务发送http请求的超时时间设置，默认是60s
proxy_buffer_size size: 接收后端服务HTTP响应头部的内存大小，如果超出内存，在error.log中会记录upstream sent too big header
proxy_buffers number size: 接收后端服务返回的HTTP包体所需的内存大小
proxy_buffering on | off: 接收后端服务返回的包体时，设置为on,接收完整个包体后再转发给客户端，设置为off，边接收边转发。默认设置为on
proxy_temp_path path: 接收返回的响应包体时，如果超出内存则需要存储在磁盘上，这里设置存放内容的路径
proxy_max_temp_file_size size: 磁盘中临时存放的文件的最大值
proxy_store_access users:permissions: 对持久化的读写权限设置
proxy_store on|off：是否把后端服务返回的响应包体写入磁盘，进行持久化存储

除了设置某个字段以及值，Nginx还提供禁止某些字段生效的功能。语法格式 proxy_ignore_header filed.例如下面的头部字段是nginx提供给后端服务来控制的。也可以通过proxy_ignore_headers来禁止这些字段生效
X-Accel-Redirect：由后端服务(upstream服务)指定在nginx内部重定向，控制请求的执行
X-Accel-Limit-Rate: 由后端服务设置发送客户端的响应的速度限制，和limit_rate作用相同，区别是limit_rate是在nginx中配置，该字段是nginx留给后端服务来控制的
X-Accel-Buffering：由后端服务控制是否缓存后端服务返回的响应
X-Accel-Charset：由后端服务控制Content-Type中的Charset
除了上面的字段，还有一些与缓存相关的字段，也可以通过proxy_ingore_header field来禁止这些字段生效。
X-Accel-Expires: 设置响应在nginx中缓存时间，单位秒
Expires：控制nginx缓存时间，优先级低于X-Accel-Expires
Cache-Control：响应中出现Set-Cookie则不缓存
Vary：响应中出现Vary：*则不缓存
上面是禁止返回的响应header中某些字段生效，除此之外，nginx还提供了proxy_hide_header field指令来控制某些头部的字段不返回给客户端，也提供了proxy_pass_header来控制头部字段会被转发，即便是已经配置在proxy_hide_header的字段，配置了proxy_pass_header后，也会转发这个头部字段。还有一些头部字段，Nginx默认是不转发的，如果要转发也需要通过proxy_pass_header进行设置，例如下面的头部字段：
Date：由ngx_http_header_filter_module过滤模块填写，值为nginx发送响应头部的时间
Server：由ngx_http_header_filter_module过滤模块填写，值为nginx版本
X-Accel-：用户控制nginx响应行为的字段，默认不会发给客户端

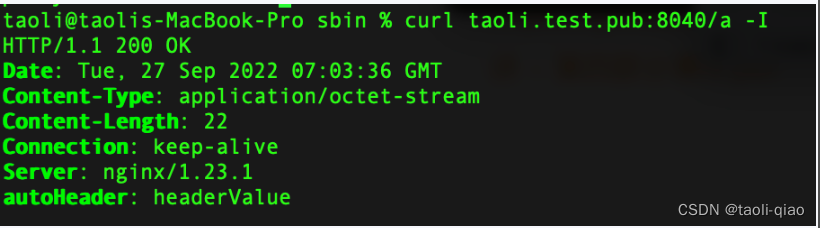

下面是一个演示demo，在后端服务上设置新的header字段和值(authHeader:headerValue),当访问nginx后，返回了后端服务新增的头部字段，另外，通过proxy_pass_header field设置，返回的请求中也显示了Server这个默认不返回的头部字段。

后端服务出现异常后的容错处理方案

error                   表示和后端服务器建立连接时，或者向后端服务器发送请求时，或者从后端服务器接收响应头时，出现错误
timeout                 表示和后端服务器建立连接时，或者向后端服务器发送请求时，或者从后端服务器接收响应头时，出现超时
invalid_header          表示后端服务器返回空响应或者非法响应头
http_500                表示后端服务器返回的响应状态码为500
http_502                表示后端服务器返回的响应状态码为502
http_503                表示后端服务器返回的响应状态码为503
http_504                表示后端服务器返回的响应状态码为504
http_404                表示后端服务器返回的响应状态码为404
off                     表示停止将请求发送给下一台后端服务器</pre>
proxy_intercept_errors on｜off
当后端服务响应码大于等于300时，设置为on，按error_page处理，设置为off,将响应返回给客户端

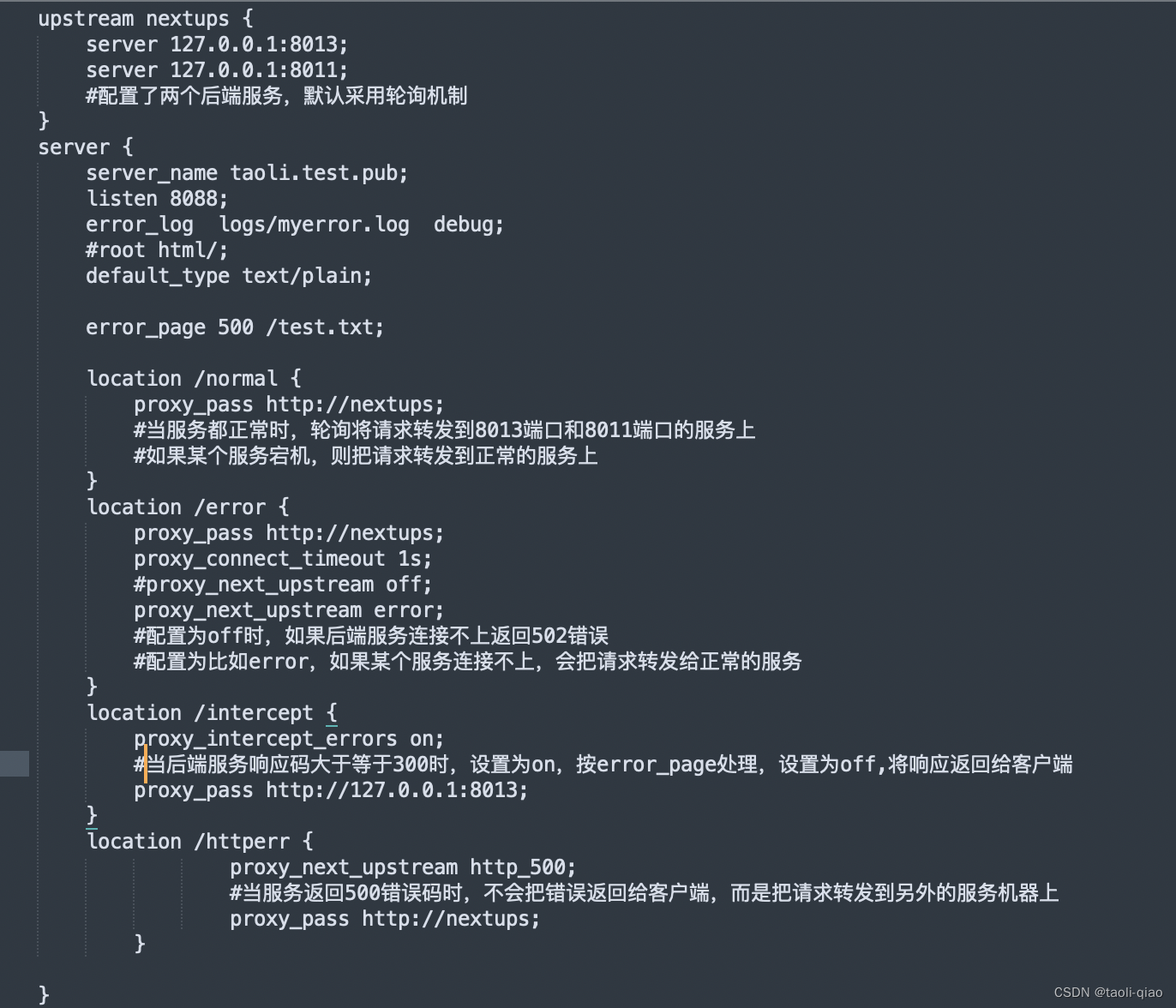

下面是proxy_next_upstream的配置。

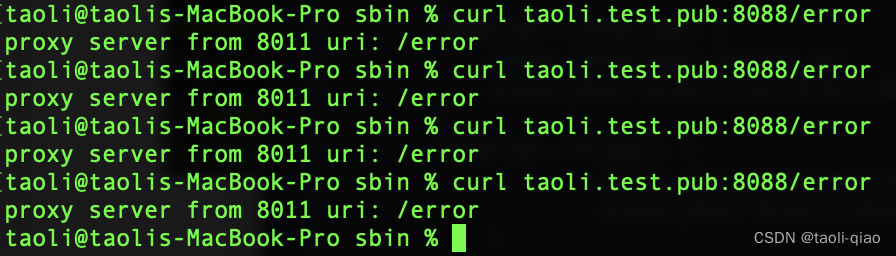

访问/error这个url,此关闭8013端口的监听，即模拟的8013端口的服务无法连接上，左边是proxy_next_upstream=off的实验结果，当轮询访问到8013端口的服务时，返回了502错误，右边是proxy_next_upstream=on的实验结果，服务把请求都转发到了8011端口这个正常服务上，不会返回502的异常信息。

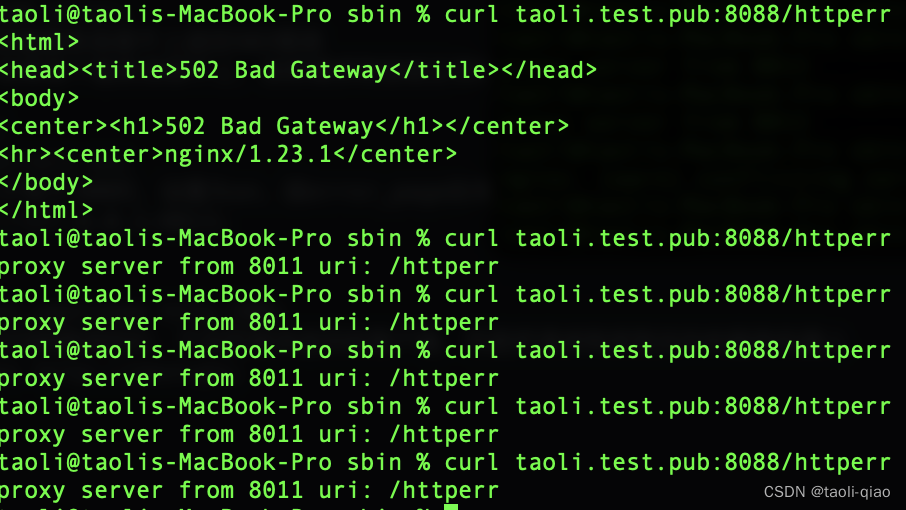

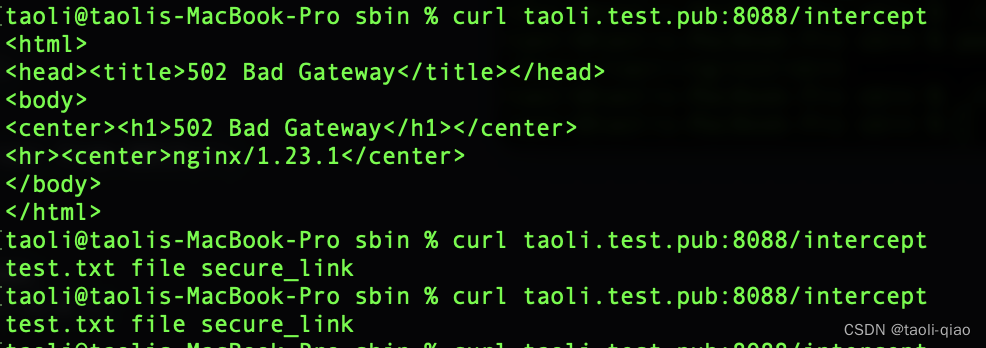

下面的左边是访问/httperror的结果，刷新配置后，首次访问会返回502,后面都会把请求转发到正常的服务上，即8011端口的服务上。右边是访问/intercept的结果，当8013端口的服务处于完全无法连接的情况时，访问返回502的错误码，但是当8013端口的服务能连接，但是服务返回300以上的状态码时，按error_page进行处理，这里error_page是显示nginx/html/test.txt文件内容。
