概述

有点不好意思了，说了好久，才说到实质性的东西，好了，赶紧给客官上菜。

代码2-1（c2/a/boot/mbr.S）
 1 ;主引导程序
 2 ;------------------------------------------------------------
 3 SECTION MBR vstart=0x7c00
 4 mov ax,cs
 5 mov ds,ax
 6 mov es,ax
 7 mov ss,ax
 8 mov fs,ax
 9 mov sp,0x7c00
 10
 11 ; 清屏 利用0x06号功能，上卷全部行，则可清屏。
 12 ; -----------------------------------------------------------
 13 ;INT 0x10 功能号:0x06 功能描述:上卷窗口
 14 ;------------------------------------------------------
 15 ;输入：
 16 ;AH 功能号= 0x06
 17 ;AL = 上卷的行数(如果为0,表示全部)
 18 ;BH = 上卷行属性
 19 ;(CL,CH) = 窗口左上角的(X,Y)位置
 20 ;(DL,DH) = 窗口右下角的(X,Y)位置
 21 ;无返回值：
 22 mov ax, 0x600
 23 mov bx, 0x700
 24 mov cx, 0 ; 左上角: (0, 0)
 25 mov dx, 0x184f ; 右下角: (80,25),
 26 ; VGA文本模式中,一行只能容纳80个字符,共25行。
 27 ; 下标从0开始,所以0x18=24,0x4f=79
 28 int 0x10 ; int 0x10
 29
 30 ;;;;;;;;; 下面这三行代码是获取光标位置 ;;;;;;;;;
 31 ;.get_cursor获取当前光标位置,在光标位置处打印字符.
 32 mov ah, 3 ; 输入: 3号子功能是获取光标位置,需要存入ah寄存器
 33 mov bh, 0 ; bh寄存器存储的是待获取光标的页号
 34
 35 int 0x10 ; 输出: ch=光标开始行,cl=光标结束行
 36 ; dh=光标所在行号,dl=光标所在列号
 37
 38 ;;;;;;;;; 获取光标位置结束 ;;;;;;;;;;;;;;;;
 39
 40 ;;;;;;;;; 打印字符串 ;;;;;;;;;;;
 41 ;还是用10h中断,不过这次是调用13号子功能打印字符串
 42 mov ax, message
 43 mov bp, ax ; es:bp 为串首地址, es此时同cs一致，
 44 ; 开头时已经为sreg初始化
 45
 46 ; 光标位置要用到dx寄存器中内容,cx中的光标位置可忽略
 47 mov cx, 5 ; cx 为串长度,不包括结束符0的字符个数
 48 mov ax, 0x1301 ;子功能号13是显示字符及属性,要存入ah寄存器,
 49 ; al设置写字符方式 ah=01: 显示字符串,光标跟随移动
 50 mov bx, 0x2 ; bh存储要显示的页号,此处是第0页,
 51 ; bl中是字符属性, 属性黑底绿字(bl = 02h)
 52 int 0x10 ; 执行BIOS 0x10 号中断
 53 ;;;;;;;;; 打字字符串结束 ;;;;;;;;;;;;;;;
 54
 55 jmp $ ; 使程序悬停在此
 56
 57 message db "1 MBR"
 58 times 510-($-$$) db 0
 59 db 0x55,0xaa

简短说一下代码功能，在屏幕上打印字符串“1 MBR”，背景色为黑色，前景色为绿色。

由于还没有给大家讲解显卡的使用方法，故本段代码中关于“打印显示”的操作都利用bios给我们建立好的例程就好了，这里第0x10号中断便是负责有关打印的例程。

0x10中断是最为强大的bios中断了，调用的方法是把功能号送入ah寄存器，其它参数按照bios中断手册的要求放在适当的寄存器中，随后执行int 0x10即可。我们不用太细致琢磨bios功能调用了，大家可以参数代码中的注释了解下即可，毕竟咱们这里用bios中断只是临时的，以后也用不到了。第3行的“vstart=0x7c00”表示本程序在编译时，告诉编译器，把我的起始地址编译为0x7c00。第4~8行是用cs寄存器的值去初始化其它寄存器。由于bios是通过jmp 0:0x7c00跳转到MBR的，故cs此时为0。对于ds、es、fs、gs这类sreg，cpu中不能直接给它们赋值，没有从立即数到段寄存器的电路实现。只有通过其它寄存器来中转，这里我们用的是通用寄存器ax来中转。如mov ds: 0x7c00，这样就错了。

第9行是初始化栈指针，在cpu上运行的程序得遵从cpu的规则，mbr也是程序，是程序就要用到栈。目前0x7c00以下暂时是安全的区域，就用它来当做栈来用。第11~28行是清屏。因为在bios工作中，会有一些输出，如检测硬件的结果信息。为了让大家看清楚我们在MBR中的输出字符串，故先把bios的输出清掉，这里演示的是bios中断int 0x10的用法。第30~35行是做打印前的工作，先获取光标位置，目的是避免打印字符混乱，覆盖别人的输出。其实这是防君子不防小人的做法，万一别人不在光标处打印，自己打印的内容同样也会被别人覆盖。不管别人了，咱们做好自己的就行，老老实实地只在光标处打印。不知道这是否能提醒大家，字符打印的位置，不一定要在光标处，字符的位置只和显存中的地址有关，和光标是没关系的，这只是人为的加个约束，毕竟光标在视觉上告诉了我们当前字符写到哪里了，完全是为了好看，不要以为光标就是新打印字符的位置。更多细节，以后讲显卡时会提到。

这里还用到了页的概念，您看第33行，往bh寄存器中写入了0，这是告诉bios例程，我要获取第0页当前的光标。什么是页呢？显示器有很多种模式，如图形模式、文本模式等，在文本模式中，又可以工作于80*25和40*25等显示方式，默认情况下，所有个人计算机上的显卡在加电后都将自己置为80*25这种显示方式。80*25是指一屏可以显示25行、每行80列的字符，也就是2000个字符。但由于一个字符是要用两字节来表示，低字符是字符的ascii编码，高字节是字符属性，故显示一屏字符需要用4000字节(实际上，分配给一屏的容量是4KB),这一屏就称为一页，0页是默认页。

第38行~52行是往光标处打印字符。说一下第48行的mov ax,0x1301，13对应的是ah寄存器，这是调用0x13号子功能。01对应的是al寄存器，表示的是写字符方式，其低2位才有意义，各位功能描述如下：

al=0,显示字符串，并且光标返回起始位置
al=1,显示字符串，并且光标跟随到新位置
al=2,显示字符串及其属性，并且光标返回起始位置。
al=3,显示字符串及其属性，光标跟随到新位置。

第55行是执行了个死循环，$是本行指令的地址，这属于伪指令，是汇编器在编译期间分配的地址。在最终编译出来的程序中，$会被替换为指令实际所在行的地址。jmp是个近跳转，$是jmp自己的地址，于是跳到自己所在的地址再执行自己，又是跳到自己所在的地址再继续执行跳转，这样便实现了死循环。可见cpu可乖了，它只会埋头做事，并不会觉得有什么不妥，靠谱值得依赖^_^。

第57行是定义打印的字符串。第58行的$$是指本section的起始地址，上面说过了$是本行所在的地址，故$-$$是本行到本section的偏移量。由于MBR的最后两个字节是固定的内容，分别是0x55和0xaa，要预留出这2个字节，故本扇区内前512-2=510字节要填填满，那到底要用多少字节才能填满此扇区呢。用510字节减去上面通过$-$$得到的偏移量，其结果便是本扇区内的剩余量，也就是要填充的字节数。由此可见第50行的“times 510-($-$$) db 0”是在用0将本扇区剩余空间填充。

代码说完了，可还有两件大事要做，1是编译，2是如何将编译后的文件存储到0盘0道1扇区中成为MBR，以供bios大神加载之用。

前面介绍了nasm的用法，咱们马上来编译汇编代码。nasm -o mbr.bin mbr.S回车，您看，这样就编译成功了，我连-f都没有指定吧。按理说此文件大小是512字节，咱们用ls命令验证一下：ls -lb mbr.bin回车，以下是ls的输出:

-rw-rw-r--. 1 work work 512 7月 26 21:10 mbr.bin

用过linux的同学对这个输出还是很熟悉的，若头一次用linux的同学也不要慌张，这里面好多的信息并不重要，只要看看中间部分就好了，512，果然是512字节，这下心里踏实了，下一步是考虑如何将此文件写入0盘0道1扇区。

这里再给大家介绍另一个linux命令：dd。dd是用于磁盘操作的命令，功能太强大了，有如穿甲弹一样，可以深入磁盘的任何一个扇区，无坚不摧。所以，它也可以删除linux操作系统自己的文件，是把双刃剑。

还是先看帮助文件，man dd回车，为了节约大家的时间，我只把咱们今后用到的几个选项摘了出来，还是那句话，够用就行了，需要时再学。

if=FILE

read from FILE instead of stdin

此项是指定要读取的文件。

of=FILE

write to FILE instead of stdout

此项是指定把数据输出到哪个文件。

bs=BYTES

read and write BYTES bytes at a time (also see ibs=,obs=)

此项指定块的大小，dd是以块为单位来进行IO操作的，得告诉人家块是多大字节。此项是统计配置了输入块大小ibs和输出块大小obs。这两个可以单独配置。

count=BLOCKS

copy only BLOCKS input blocks

此项是指定拷贝的块数

seek=BLOCKS

skip BLOCKS obs-sized blocks at start of output

此项是指定当我们把块输出到文件时想要跳过多少个块

conv=CONVS

convert the file as per the comma separated symbol list

此项是指定如何转换文件

append append mode (makes sense only for output; conv=notrunc suggested)

这句话建议在追加数据时，conv最好用notrunc方式，也就是不打断文件。

齐了，dd的介绍就到这了，赶紧试验一下这个神奇的工具吧。

dd if=/your_path/mbr.bin of=/your_path/bochs/hd60M.img bs=512 count=1 conv=notrunc

各位看官，请将上面命令行中的your_path替换为您自己的实际路径。

输入文件是刚刚编译出来的mbr.bin,输出是我们虚拟出来的硬盘hd60M.img，块大小指定为512字节，只操作1块，即总共1*512=512字节。由于想写入第0块，所以没用seek指定跳过的块数。执行上面的命令后，会有如下输出：

记录了1+0 的读入

记录了1+0 的写出

512字节(512 B)已复制，0.313312 秒，1.6 kB/秒

这就说明命令执行成功了，mbr.bin已经写进hd60M.img的第0块了。借鉴美国宇航员阿姆斯特朗的一句话：虽然这只是简单的一小步，但却是实现我们自己系统的一大步。记得当初我可是非常激动呢。

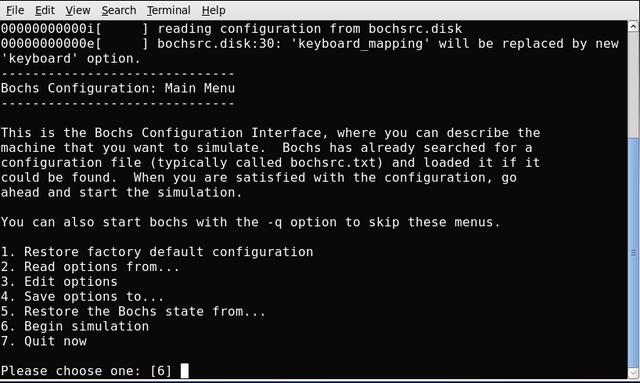

启动bochs测试一下，我习惯到bochs安装目录下启动它，bin/bochs –f bochsrc.disk回车，接着会显示如图：

默认是[6]，开始模拟啦。回车

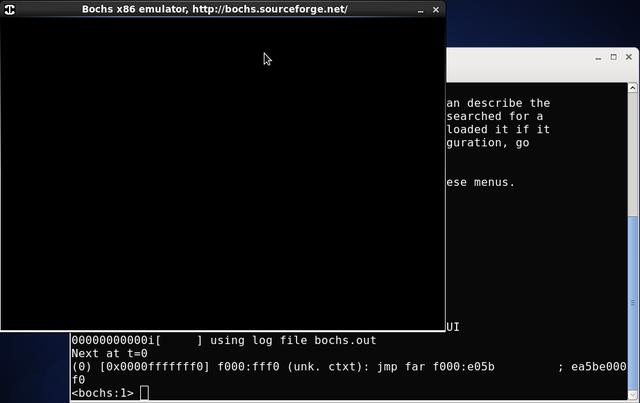

由于咱们编译的是可调试的版本，所以会停下来，bochs等待咱们键入下一步的命令。见图：

大家看到，这一下弹出了两个界面，前面的那个是bochs所模拟的机器，可以认为它就是台电脑了，不仅仅是电脑的显示器。后面的界面是bochs的控制台，咱们控制bochs运行就要在这里输入命令。现在击活后面的bochs控制台，输入字符c后，回车,bochs所模拟的机器就开始运行了。这里键入的c是continue，调试方法同gdb类似，详细的bochs操作方法咱们会在下一章中介绍。

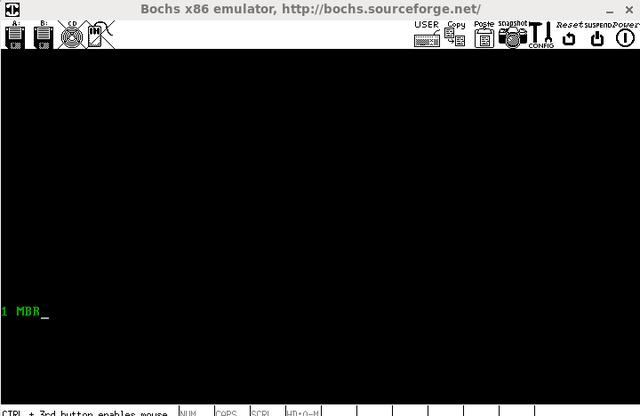

MBR跑起来后，就会出现下面的效果，如图
