概述

实验内容

编写0号中断处理程序，使得在除法溢出发生时，在屏幕中间显示字符串"divide error!"，然后返回到DOS。

解题

这一章都在介绍中断，包括中断的产生、中断处理程序、中断向量表、中断过程、相关指令。
解决本次实验的前提是将本章的内容理解好，那么在完成这部分(原书第12章-内中断)之后，开始实验吧~

分析整个中断过程

（1）当发生除法溢出的时候，产生0号中断信息，从而引发中断。
CPU会完成以下工作：

取得中断类型码 0
标志寄存器入栈，TF、IF 设置为 0
CS、IP入栈
(IP) = (0 * 4), (CS) = (0 * 4 + 2)

对于第二步，为社么要将TF、IF设置为0？

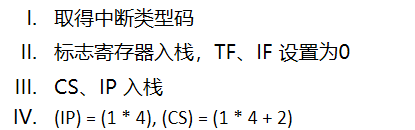

在十一小节中王爽老师给出了解答：CPU在执行完一条指令之后，如果检测到标志寄存器TF位为1，则产生单步中断，引发中断过程。单步中断的中断类型码为1，它引发的中断过程如下：
在这里插入图片描述
这也是本问题的关键了，反过来想，如果TF不设置为0，很显然CPU在即将执行中断处理程序的第一条指令时检测到了TF为1，就会在执行完该条指令之后继续进入到单步中断的过程当中… 就这样可能无限循环下去了，所以在中断处理之前必须将TF置为0。
对于IF书中没有多余解释，对此笔者搜集到了以下资料：

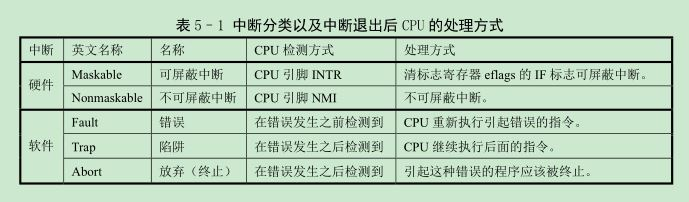

在这里插入图片描述
↑Linux系统中的中断分类

只看表格中的第二行第一条的处理方式一栏：清除标志寄存器eflags的IF标志可屏蔽中断，笔者推测IF标志位的功能就是显示中断的开(On)关(Off)，可以译为：Interrupt Flag，
(查阅了其他博客也确实是这样)

IF:中断允许标志位。它用来控制8086是否允许接收外部中断请求。若IF=1，8086能响应外部中断，反之则屏蔽外部中断;

这么想就能够串通了，只是用来屏蔽掉其他中断（处理中断的过程中关闭中断功能，确保能够顺利执行完本次中断，处理完成后再打开中断）

好了，现在明白CPU在发生中断之后做的事情了，那么我们需要完成什么呢？
1.相关处理
2.向显示缓冲区写入想要显示的字符串 “divide error!”
3.返回 DOS

按照王爽老师的讲解，将这段程序命名为 do0。

但是一个从未碰到过的问题来了：do0程序应该放到哪？
do0应该放到内存中，因为除法溢出随时可能发生，CPU随时都可能将CS:IP指向do0的入口，然后执行它。

按理来说我们需要向操作系统申请一块空间去放置do0程序，但是过多的讨论申请内存将偏离问题的主线，所以这里简单做：直接使用一块别的程序不会用到的内存区，将do0拷贝到其中就可以了。

在 12.3 中断向量表 章节中作者讲解了中断向量表的存储位置(针对8086CPU)：
0000:0000 到 0000:03FF 共计 400H (1024字节）个单元中存放了256个中断，但是实际上系统中要处理的中断事件没有达到256个，所以在表中有许多单元是空着的。

根据书中的指示：0000：0200 到 0000：02FF 的256个字节的空间所对应的单元都是空的
因此，可以将do0拷贝到内存0000：0200处

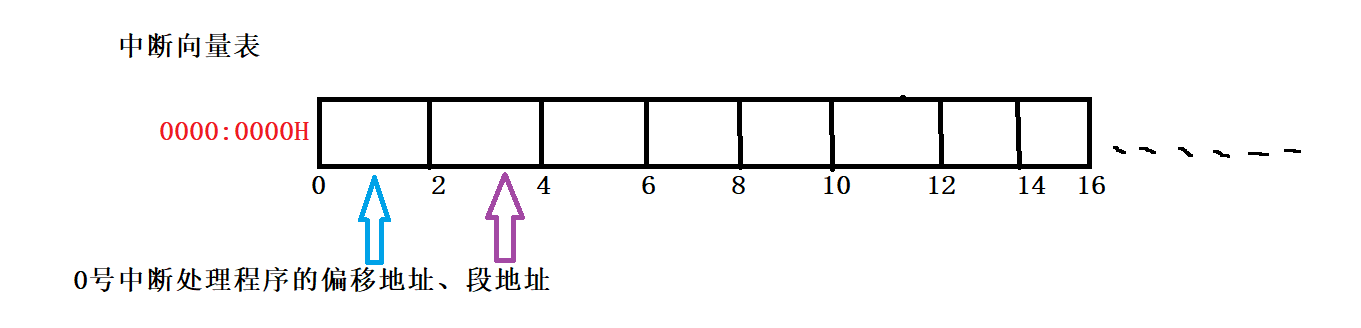

do0程序的放置解决了，接下来就是当发生除法溢出的时候，CPU会取得中断码0，然后到(4 * 0) = 0H的地址(0000:0000H)去找中断处理程序的偏移地址，到(4 * 0 + 2) = 2H的地址找中断处理程序的段地址。
如下图：
在这里插入图片描述

总结一下将要做的事情：

编写可以显示“divide error!”的中断处理程序 do0；
将do0拷贝到内存0000:0200处；
将do0的入口地址0000:0200 存储在中断向量表0号单元中。

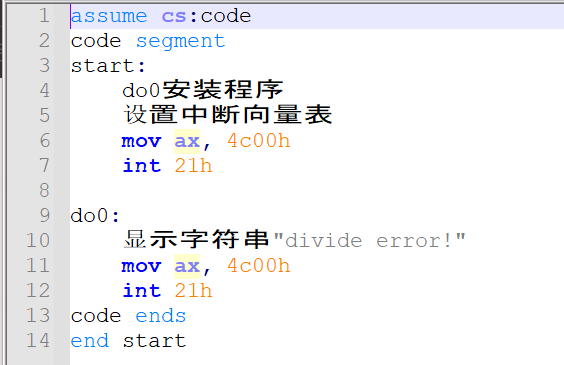

程序框架：
在这里插入图片描述

安装do0程序与设置中断向量表

需要明晰的是：我们编写的程序在运行时do0处的代码是不执行的！
我们要做的是将do0这部分代码放入到之前选择好的那块没有程序会使用的内存空间0000:0200H上，并且设置好中断向量表中0号单元的内容，这样CPU就可以在发生除法溢出的时候乖乖地去0号向量表单元取出对应的偏移地址、段地址，然后顺利完成中断处理程序do0的执行。

安装do0程序

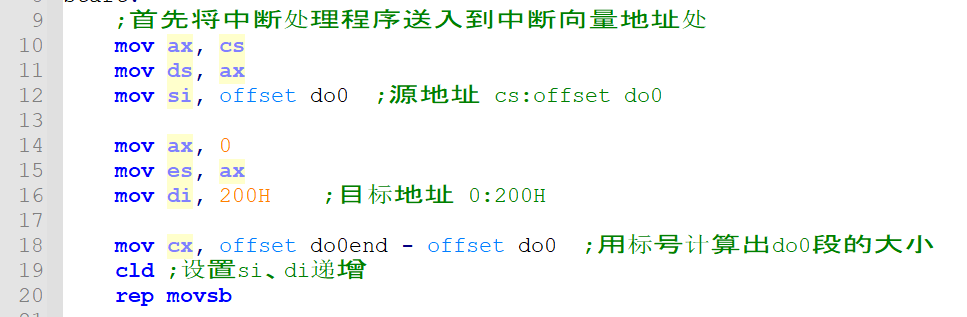

将编写好的do0程序代码送入到0000:0200H内存段中，需要使用到 movsb指令，如下（由于csdn没有比较好展示汇编代码的方式，这里笔者先放上Notepad++中的截图方便查看）：

在这里插入图片描述
上面就是do0程序的安装过程，其中需要注意的是第18行：
mov cx, offset do0end - offset do0
为了计算do0段的大小，需要额外设置标号 do0end 放在do0程序段结束的位置。
注：如果只是单纯的计算出所编写的do0程序块大小，然后赋值给cx，这种方式的编程很明显是不可取的，因为do0稍微改一下可能影响程序段的大小，又得重新计算，所以使用标号法交给编译器去做这些麻烦的事情吧~

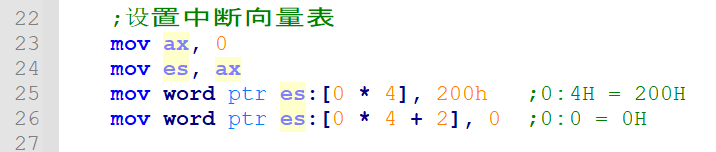

设置中断向量表

对于0号中断，我们需要在0000:0000处填上偏移地址，在0000:0004处填上中断处理程序段地址。
在这里插入图片描述
注：对于N号中断，偏移地址应该填在0000:(N * 4) 字单元中，段地址应该填在0000:(N * 4 + 2) 字单元中。

编写do0程序

do0程序需要做的:
1.相关处理
2.向显示缓冲区写入想要显示的字符串 “divide error!”
3.返回 DOS

这个相关处理指的是什么？
先别急，看第二条：向显示缓冲区写入想要显示的字符串 “divide error!”
这个我们熟悉吧？不熟悉请点这里-> 在显示缓冲区内编程完成字符串显示
这个不难，但是既然是字符串的显示，字符串的存储位置也是需要考虑的问题。

在这里插入图片描述
想一想：像上图这样放在代码的起始位置行不行？

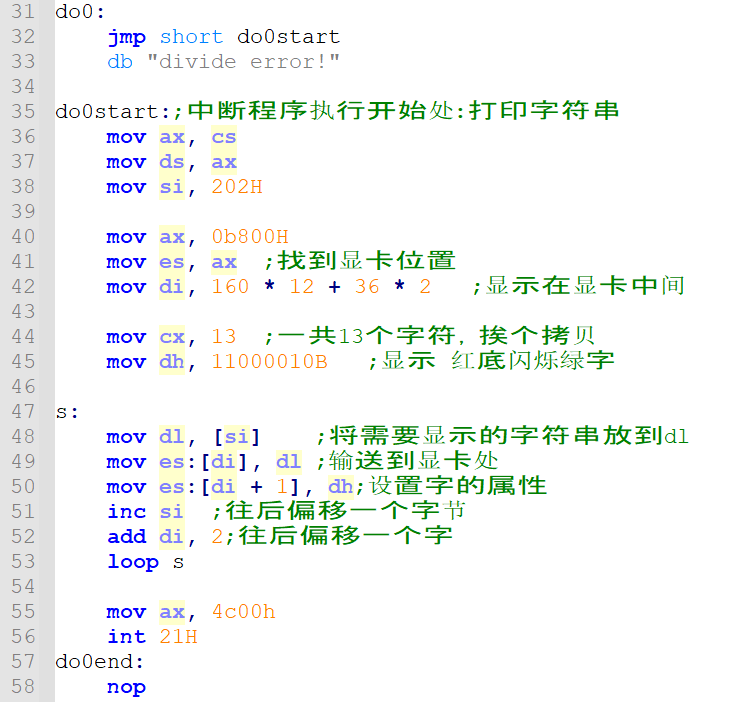

答案是不行，因为那样字符串的位置是不够“安全”的，因为在整个程序(完成拷贝的程序，不是do0程序)结束之后，原来的空间会被释放(别的程序可能会用到它)，那么难免这块空间会被修改，我们需要一块在do0程序被执行时装有字符串的空间，说起来比较抽象，看代码：
在这里插入图片描述

完整代码

assume cs:code

;编写0号中断程序，使得在除法溢出发生时，
;在屏幕中显示字符串"divide error!"
;然后返回dos

code segment
start:
	;首先将中断处理程序送入到中断向量地址处
	mov ax, cs
	mov ds, ax
	mov si, offset do0	;源地址 cs:offset do0

	mov ax, 0
	mov es, ax
	mov di, 200H	;目标地址 0:200H

	mov cx, offset do0end - offset do0	;用标号计算出do0段的大小
	cld	;设置si、di递增
	rep movsb

	;设置中断向量表
	mov ax, 0
	mov es, ax
	mov word ptr es:[0 * 4], 200h	;0：4H = 200H
	mov word ptr es:[0 * 4 + 2], 0	;0：0 = 0H

	mov ax, 4c00h
	int 21h


do0:
	jmp short do0start
	db "divide error!"

do0start:;中断程序执行开始处:打印字符串
	mov ax, cs
	mov ds, ax
	mov si, 202H

	mov ax, 0b800H
	mov es, ax	;找到显卡位置
	mov di, 160 * 12 + 36 * 2	;显示在显卡中间

	mov cx, 13	;一共13个字符，挨个拷贝
	mov dh, 11000010B	;显示 红底闪烁绿字

s:
	mov dl, [si]	;将需要显示的字符串放到dl
	mov es:[di], dl	;输送到显卡处
	mov es:[di + 1], dh;设置字的属性
	inc si	;往后偏移一个字节
	add di, 2;往后偏移一个字
	loop s

	mov ax, 4c00h
	int 21H
do0end:
	nop
code ends
end start
