概述

I/O端口地址译码

I/O端口是接口电路中能被CPU直接访问的寄存器。访问端口就是访问接口电路中的寄存器。一个接口电路（外设）通常拥有不止一个端口，如命令口、状态口、数据口等。端口地址编码形式有统一编制和独立编制两种方式。常用的为独立编制形式，即外设端口地址不同内存地址一起统一编址。并配有专门的I/O指令:IN/OUT（不同于内存的mov指令）。端口地址译码即根据地址识别端口（接口/设备）。

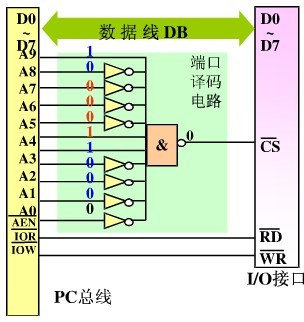

例：设计端口为218H的译码电路
分析：若要接口电路选中218H地址，则地址总线输入218H时应输入有效的低电平，而其他输入均产生无效的高电平。
