概述

X86和ARM函数调用中参数传递和返回值

arm属于RISC指令集，而x86则是CISC指令集的代表，编译器生成的结果比较有代表性。其中，参数传递和返回值是汇编/C混合编程比较关注的部分，尤其是在bootloader中编程中非常重要。总的来说，RISC倾向于寄存器穿参数，而x86则是通过堆栈传参数。而返回值则都通过效率最高的寄存器完成，arm中是r0，x86是eax。

以下的示例是通过写一个简单例子，并且反编译objdump来看生成的汇编来了解这些机制，呵呵，比较实验化，可是也只能这样了，编译技术也不是那么简单就能理解得了的。注意，这样，编译选项影响就可能比较大，我的实验仅局限在加/减-O选项，而其他的比较细节的就无能为力了。不过，这个方法对我理解参数和返回值这点来说，还是比较有效的。

返回值：
1) X86采用eax作为返回值。
return i; 2d: 89 c0 mov %eax,%eax

2) ARM使用r0作为返回值。
RETURN I; 4C: E1A00003 MOV R0, R3

参数传递
1)X86：主要是采用堆栈，除非指定以寄存器传递（通过"regparm (NUMBER)"注：NUMBER<=3指定）。
如果指定寄存器传递参数，则eax为第一个参数，edx为第二个参数， ecx为第三个参数。
int hello(int );
t=hello(13);

9: 6a 0d push $0xd
b: e8 fc ff ff ff call <hello>
2)ARM：寄存器到堆栈，首先将参数赋给r0, r1等，同时，未经优化的代码，在函数的堆栈中，也会为每个参数预留一个参数堆栈。
ARM的参数结构看起来比较奇怪，对其的解释是：出于效率考虑，如果在函数中的寄存器足够分配的话，则经过优化后，它不会进栈，而直接使用寄存器即可。这样的方式可以保证优化只局限于函数内部，实际上一般使用-O优化过的代码最终普遍在函数中不再进栈的。
int hello(int );
t=hello(13);

未优化：

10: e3a0000d mov r0, #13 ; 0xd
14: ebfffffe bl <hello>
... ...
<hello>
......
3c: e50b0010 str r0, [fp, -#16]

优化后：-O选项
4: e3a0000d mov r0, #13 ;
...
bl <hello>
...
1c: e1a0f00e mov pc, lr

汇编指令

SUB

sub ax,9 给ax减9，之后的结果赋值给ax
sub ax,bx 语意是ax = bx - ax
sub ax,[0] 将偏移地址为0的内存单元 - ax 再赋值给ax

LEA

LEA指令的功能是取偏移地址，例如LEA   AX,[1000H]，作用是将源操作数[1000H]的偏移地址1000H送至AX；

MOV

MOV指令的功能是传送数据，例如MOV AX,[1000H]，作用是将1000H作为偏移地址，寻址找到内存单元，将该内存单元中的数据送至AX。

CMP

cmp是比较指令,cmp的功能相当于减法指令。它不保存结果，只是影响相应的标志位。其他的指令通过识别这些被影响的标志位来得知比较结果。 cmp指令格式: cmp 操作对象1, 操作对象2 计算操作对象1 - 操作对象2 但不保存结果，只是根据结果修改相应的标志位。举例假如此时eax = 0h 那么cmp eax, eax (eax - eax = 0) 此时我们的指令执行后, ZF标志位 = 1, PF = 0, SF =0 , CF =0 , OF = 0 。

数据常量定义

var_CC= byte ptr -0CCh var_8= dword ptr -8 argc= dword ptr 8 argv= dword ptr 0Ch envp= dword ptr 10h

函数调用

EBP是"基址指针"(BASE POINTER), 它最经常被用作高级语言函数调用的"框架指针"(frame pointer). 在破解的时候,经常可以看见一个标准的函数起始代码:

push ebp ;保存当前ebp
mov ebp,esp ;EBP设为当前堆栈指针
sub esp, xxx ;预留xxx字节给函数临时变量.
　　...　　
这样一来,EBP 构成了该函数的一个框架, 在EBP上方分别是原来的EBP, 返回地址和参数. EBP下方则是临时变量. 函数返回时作 mov esp,ebp/pop ebp/ret 即可.

ESP 专门用作堆栈指针，被形象地称为栈顶指针，堆栈的顶部是地址小的区域，压入堆栈的数据越多，ESP也就越来越小。在32位平台上，ESP每次减少4字节。

int __cdecl Sum(int a, int b)
{
push        ebp                 // 保存上一层函数栈底指针
mov         ebp,esp             // 设置本层函数栈底指针
sub         esp,0C0h            // 设置本层函数栈顶指针
push        ebx                 // 保存寄存器的值：ebx、esi、edi
push        esi
push        edi

......
}

pop         edi                // 恢复寄存器的值：edi、esi、ebx（相反的顺序弹出）
pop         esi
pop         ebx
mov         esp,ebp            // 恢复上层函数栈顶指针
pop         ebp                // 恢复上层函数栈底指针
ret                            // 没有栈平衡操作

所以在外面调用的地方平衡栈

call        Sum (13611A9h)       // 调用函数
add         esp,8                // 调用方平衡堆栈（弹出参数）
mov         dword ptr [sum],eax  // 返回值保存在eax中

如果在函数里面把栈平衡了,则调用的地方就不需要做了

int __stdcall Sum(int a, int b)
{
 push        ebp
 mov         ebp,esp
 sub         esp,0C0h
 push        ebx
 push        esi
 push        edi
 ........
}
 pop         edi
 pop         esi
 pop         ebx
 mov         esp,ebp
 pop         ebp
 ret         8                  // 平衡栈操作，栈弹出8个字节，等价于esp += 8
在保存寄存器的后面，会有一段调试使用的指令(debug模式才有，release没有)
push ebx;压入ebx
push esi;压入esi
push edi;压入edi

比如:
lea edi, [ebp+var_CC]    ;将申请的栈空间大小存入变址寄存器 EDI
mov ecx, 33h    ;循环次数33h，ecx = 33h(51),33h*4 = 0CCh
mov eax, 0CCCCCCCCh    ;重复在es:[edi]存入33h个;0CCCCCCCCh, Debug模式下把Stack上的变量初始化为0xcc，检查未初始化的问题(debug才有)
rep stosd

【伪代码】
int stack_new_space[36h];
_asm { mov ecx, 36h; }
for (int i = 0; i < ecx; i++)
{
stack_new_space[i] = 0xCCCCCCCC;
}

检查堆栈平衡

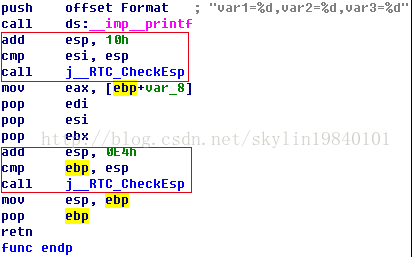

在debug下, 函数调用结束，对ESP恢复后,有段编译器添加的堆栈平衡的功能: j_RTC_CheckEsp


参考:
1. 函数调用（ebp，esp，堆栈快照）
