一：BGP协议相关阐述

1.1：概述

1.BGP是一种运行在AS与AS之间的动态路由协议，主要作用是在AS之间自动交换无环路由信息
2.以此来构建AS的拓扑图，从而消除路由环路并实施用户配置的路由策略。
3.目前公网网络条目众多，IGP协议无法承载，而BGP可以轻松应对，通常BGP协议用于ISP和ISP之间或跨域地域总、分公司之间的路由信息交换

1.2：自治系统（AS）

自治系统（AS）是由一个技术管理机构管理，使用统一选路策略的一组路由器集合，
自治系统编号范围：1-65535，其中1-64511是互联网上注册公有AS号，类似公网IP地址。
64512-65535是私有AS号，类似私网IP地址
http://www.iana.org，注册网站（个人是无法注册的）

二：动态路由的分类

1.2.1：按自治系统分为

IGP：自治系统内部路由协议，主要：RIP1/RIP2、OSPF、ISIS、EIGRP（思科私有协议）
IGP是运行在AS内部的路由协议，主要解决AS内部的选路问题，发现、计算路由
EGP：自治系统之间的路由协议，通常：BGP
EGP是运行在AS与AS之间的路由协议，他解决AS之间选路问题。

1.2.2：按协议类型分类

距离矢量路由协议：rip1/2、BGP（路径矢量协议）、EIGRP（高级距离矢量协议）
链路状态路由协议：OSPF、ISIS ###SPF最短路径算法

1.3：BGP的特征

●传输协议：TCP，端口号179
●BGP是外部路由协议，用来在AS之间传递路由信息
●是一种增强的路径矢量路由协议
●拥有可靠的路由更新机制
●具备丰富的Metric度量方法
●无环路协议设计
●为路由条目附带多种属性信息
●支持CIDR（无类别域间选路）
●丰富的路由过滤和路由策略
●无需周期性更新
●路由更新时只发送增量路由
●周期性发送KeepAlive报文以保持 TCP连通性

1.4：BGP的工作原理

1.4.1：BGP报文
●Open报文
OPen报文是TCP建立后发送的第一个报文，用于建立BGP对等体之间的连接关系，
主要包含BGP版本号、本地AS编号、Holdtime等信息

●UPdate报文
Update报文用来在BGP之间更新路由信息，Updata报文可以通告多条属性相同的可达路由信息
也可以撤销多条路由不可达的路由信息

●Notification报文
报文的作用是当BGP检测到错误状态时候，立即向对等体发送NOtification报文，之后BGP就会中断
只要收到Notification报文就会返回idle状态

●Route-Refresh
用来告知对等体所支持路由的刷新能力，BGP的入口策略路由发生变化，本地的BGP路由会向对等体发送
Route-Refresh报文，收到信息后，对等体将其路由信息重新发送给本地BGP路由器

●KeepAlive
改报文在对等体之间周期的发送报文，用以保持连接的有效性并维护其连接，KeepAlive报文只有一个BGP
报文头，默认KeepAlive报文发送周期为60S，保持时间180S，这个类似于OSPF中的Hello报文

1.5：BGP数据库

●IP路由表：全局路由信息库，包括最优的IP路由信息
●BGP路由表：BGP路由信息库，包括本地BGPSpeak通告的路由信息，将其最优的添加到路由表中
●邻居表：对等体邻居清单表，包括对等体两端的邻居信息及邻居列表
●Adi-RIB-In:对等体宣告给本地的Speak的未处理的路由信息库
●Adjust-RIB-OUT：本地Speak宣告给指定的对等体路由信息库

1.6：BGP的类型

两种邻居：IBGP和EBGP
IBGP：同一个AS内部BGP邻居关系，IBGP邻居是指运行BGP协议的对等体两端在同一个AS域内，属于BGP AS内部
EBGP：AS之间的BGP邻居关心，EBGP通常指运行BGP协议的对等体两端在不同AS内部

二：实验配置一

2.1：实验目的

1、配置Ip地址

2、配置route-id

3、启动BGP

4、和邻居家里对等体关系

5、用环回口和对等体建立

6、宣告路由网段

7、配置对方环回口路由(RIP、静态、OSPF、1SIS)

2.2：实验环境

ENSP软件

两台路由器

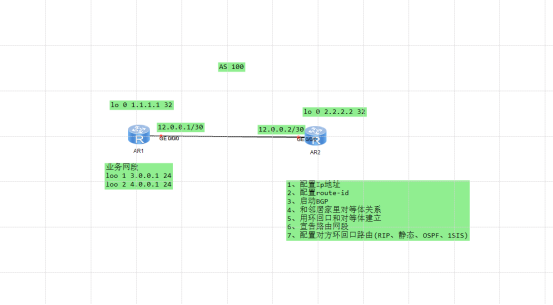

2.3：实验拓扑结构图

2.4：实验步骤

2.4.1：实验规划

1.R1配置IP地址，配置BGP建立邻居，配置静态路由

2.R2配置IP地址，配置BGP建立邻居，配置静态路由

2.4.2：具体实验步骤

R1
[Huawei]sysn
[Huawei]sysname R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 12.0.0.1 30
[R1-GigabitEthernet0/0/0]int loo 0
[R1-LoopBack0]ip add 1.1.1.1 32
[R1-LoopBack0]q
[R1-bgp]peer 2.2.2.2 as-number 1
[R1-bgp]p
[R1]router id 1.1.1.1
[R1]bgp 1
[R1-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[R1]ip route-static 2.2.2.2 32 12.0.0.2

R2
[Huawei]sysn
[r2]sysname R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.0.0.2 30
[R2-LoopBack0]ip add 2.2.2.2 32
[R2-LoopBack0]q
[R2]router id 2.2.2.2
[R2]bgp 1
[R2-bgp]peer 1.1.1.1 as-number 1
[R2-bgp]peer 1.1.1.1 connect-interface loo 0
[R2-bgp]q
[R2]ip route-static 1.1.1.1 32 12.0.0.1

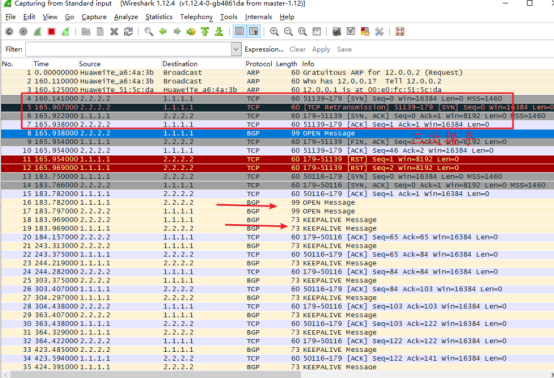

2.5：实验抓包分析结果

三：实验配置二

3.1：实验目的

1.R1，R2，R5建立IBGP邻居关系

2.R2，R3建立EBGP邻居关系

3.R3通过EBGP学习到202.0.0.0和202.0.1.0的业务网段

3.2：实验环境

ENSP软件

四台路由器

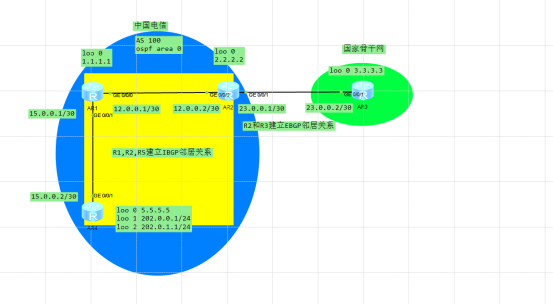

3.3：实验拓扑结构图

3.4：实验步骤

3.4.1：实验规划

1. R4配置IP地址，配置OSPF，配置IBGP建立邻居，引入直连（将OSPF业务网段通过BGP传输）

2. R1配置IP地址，配置OSPF，配置IBGP建立邻居

3. R2配置IP地址，配置OSPF，配置EBGP建立邻居，配置RIP

4. R3配置IP地址，配置EBGP建立邻居，配置RIP

3.4.2：具体实验步骤

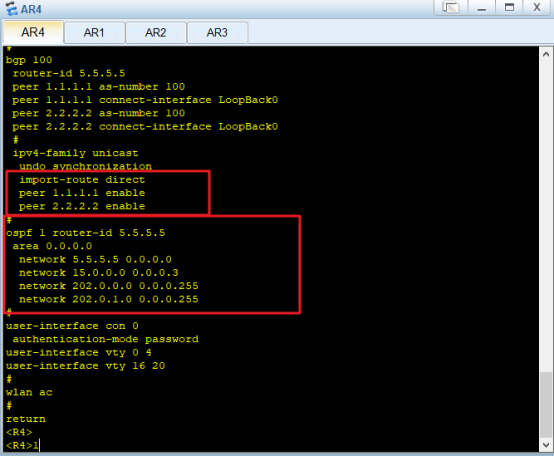

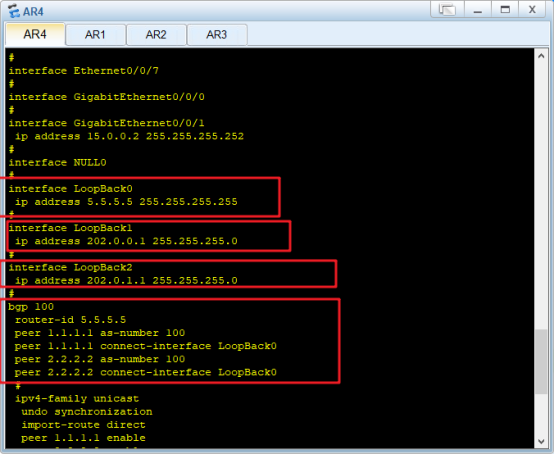

R4
[Huawei]sysn R4
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 15.0.0.2 30
[R4-GigabitEthernet0/0/1]un sh
[R4-GigabitEthernet0/0/1]int loo 0
[R4-LoopBack0]ip add 5.5.5.5 32
[R4-LoopBack0]int loo 1
[R4-LoopBack1]ip add 202.0.0.1 24
[R4-LoopBack1]int loo 2
[R4-LoopBack2]ip add 202.0.1.1 24
[R4-LoopBack2]q
[R4]ospf 1 router-id 5.5.5.5
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]net 15.0.0.0 0.0.0.3
[R4-ospf-1-area-0.0.0.0]net 5.5.5.5 0.0.0.0
[R4-ospf-1-area-0.0.0.0]net 202.0.0.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]q
[R4-ospf-1]q
[R4]bgp 100
[R4-bgp]router-id 5.5.5.5
[R4-bgp]peer 2.2.2.2 as 100
[R4-bgp]peer 2.2.2.2 connect-interface loo 0
[R4-bgp]peer 1.1.1.1 as 100
[R4-bgp]peer 1.1.1.1 connect-interface loo 0
[R4-bgp]import-route direct

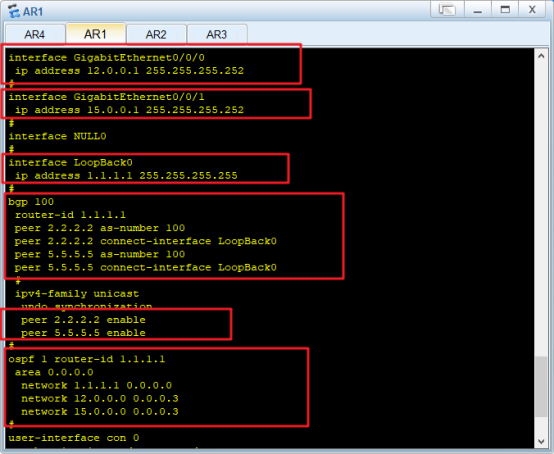

R1
[Huawei]sysname R1
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 15.0.0.1 30
[R1-GigabitEthernet0/0/1]un sh
[R1-GigabitEthernet0/0/1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 12.0.0.1 30
[R1-GigabitEthernet0/0/0]un sh
[R1-GigabitEthernet0/0/0]int loo 0
[R1-LoopBack0]ip add 1.1.1.1 32
[R1-LoopBack0]q
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]a 0
[R1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]net 12.0.0.0 0.0.0.3
[R1-ospf-1-area-0.0.0.0]net 15.0.0.0 0.0.0.3
[R1-ospf-1-area-0.0.0.0]q
[R1-ospf-1]q
[R1]bgp 100
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 2.2.2.2 as 100
[R1-bgp]peer 2.2.2.2 connect-interface loo 0
[R1-bgp]peer 5.5.5.5 as 100
[R1-bgp]peer 5.5.5.5 connect-interface loo 0

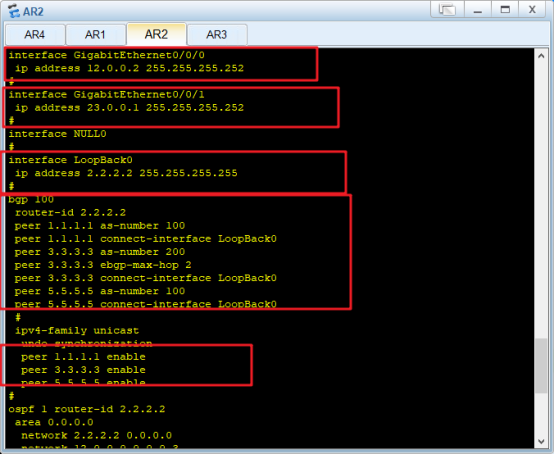

R2
[Huawei]sysn R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.0.0.2 30
[R2-GigabitEthernet0/0/0]un sh
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 23.0.0.1 30
[R2-GigabitEthernet0/0/1]un sh
[R2-GigabitEthernet0/0/1]int lo 0
[R2-LoopBack0]ip add 2.2.2.2 32
[R2-LoopBack0]q
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]a 0
[R2-ospf-1-area-0.0.0.0]net 12.0.0.0 0.0.0.3
[R2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]q
[R2-ospf-1]q
[R2]bgp 100
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 1.1.1.1 as-number 100
[R2-bgp]peer 1.1.1.1 connect-interface loo 0
[R2-bgp]peer 5.5.5.5 as 100
[R2-bgp]peer 5.5.5.5 con loo o
[R2-bgp]peer 5.5.5.5 connect-interface loo 0
[R2-bgp]q
[R2]rip 1
[R2-rip-1]v 2
[R2-rip-1]net 23.0.0.0
[R2-rip-1]net 2.0.0.0
[R2]bgp 100
[R2-bgp]peer 3.3.3.3 as 200
[R2-bgp]peer 3.3.3.3 connect-interface loo 0
[R2-bgp]peer 3.3.3.3 ebgp-max-hop 2
[R2-bgp]q

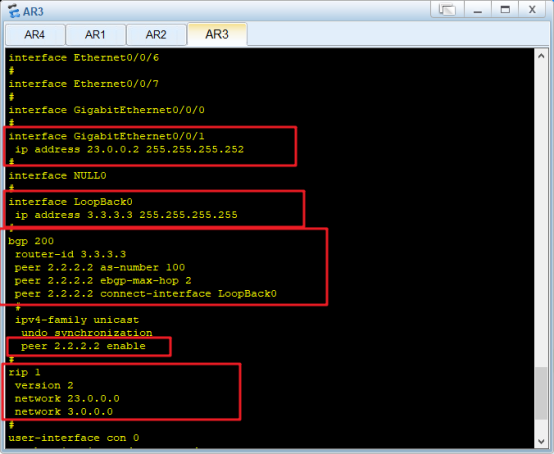

R3
[Huawei]sysn R3
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 23.0.0.2 30
[R3-GigabitEthernet0/0/1]un sh
[R3-GigabitEthernet0/0/1]int loo 0
[R3-LoopBack0]ip add 3.3.3.3 32
[R3-LoopBack0]q
[R3]rip 1
[R3-rip-1]v 2
[R3-rip-1]net 23.0.0.0
[R3-rip-1]net 3.0.0.0
[R3]bgp 200
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 2.2.2.2 as 100
[R3-bgp]peer 2.2.2.2 connect-interface loo 0
[R3-bgp]peer 2.2.2.2 ebgp-max-hop 2

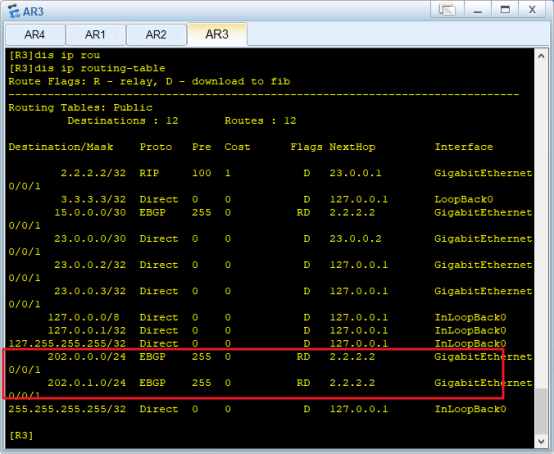

3.5：实验结果

3.6：实验总结

注意配置引入直连，不然学习不到业务网段

R3和R2配置RIP协议
