虚拟网络之Kubernetes service 详述
- 前言
- 实操创建svc
- service 转发模式
- - User space 代理模式
  - iptables 代理模式[**默认模式**]
  - IPVS 代理模式
  - 代理模式总结
  - - Service 中额外字段的作用：
    - SVC 配置支持的协议(配置的yaml文件中可见该配置项):
    - Kubernetes外界与Service之间的网络通信
- ClusterIP 类型实操验证
- NodePort 类型实操验证

虚拟网络之Kubernetes service 详述

前言

Service是kubernetes最核心的概念，通过创建Service，可以为一组具有相同功能的容器应用提供一个统一的入口地址，并且将请求进行负载分发到后端的各个容器应用上。

Service服务是一个虚拟概念，逻辑上代理后端pod。众所周知，pod生命周期短，状态不稳定，pod异常后新生成的pod ip会发生变化，之前pod的访问方式均不可达。通过service对pod做代理，service有固定的ip和port，ip:port组合自动关联后端pod，即使pod发生改变，kubernetes内部更新这组关联关系，使得service能够匹配到新的pod。这样，通过service提供的固定ip，用户再也不用关心需要访问哪个pod，以及pod是否发生改变，大大提高了服务质量。如果pod使用rc创建了多个副本，那么service就能代理多个相同的pod，通过kube-proxy，实现负载均衡。

集群中每个Node节点都有一个组件kube-proxy，实际上是为service服务的，通过kube-proxy，实现流量从service到pod的转发，kube-proxy也可以实现简单的负载均衡功能。

kube-proxy代理模式：userspace方式。kube-proxy在节点上为每一个服务创建一个临时端口，service的IP:port过来的流量转发到这个临时端口上，kube-proxy会用内部的负载均衡机制（轮询），选择一个后端pod，然后建立iptables，把流量导入这个pod里面。

实操创建svc

本实验是在我之前部署的Kubernetes 环境上操作的；感兴趣的朋友可以查看部署文档记录；

《记一次实操部署Kubernetes_v1.19.2》https://blog.csdn.net/LL845876425/article/details/109427804

# 配置测试nginx-svc
# 根据已有pod配置svc
[root@master ~]# kubectl get pods -o wide
NAME                           READY   STATUS    RESTARTS   AGE   IP             NODE     NOMINATED NODE   READINESS GATES
centos-test-764675d946-jq6xb   1/1     Running   0          11d   192.168.0.16   master   <none>           <none>
centos-test-764675d946-tx4r5   1/1     Running   0          10d   192.168.1.2    node01   <none>           <none>
nginx-nets-7848d4b86f-ghpc2    1/1     Running   0          11d   192.168.0.15   master   <none>           <none>
nginx-nets-7848d4b86f-wkhvc    1/1     Running   0          10d   192.168.1.3    node01   <none>           <none>
static-web                     1/1     Running   0          11d   192.168.0.17   master   <none>           <none>
[root@master ~]#
[root@master ~]#
[root@master ~]#
[root@master ~]# cat install/svc-nginx-test.yaml
apiVersion: v1
kind: Service
metadata:
  name: test-nginx-service
spec:
  selector:
    app: nginx
  ports:
    - protocol: TCP
      port: 8080
      targetPort: 80
[root@master ~]#

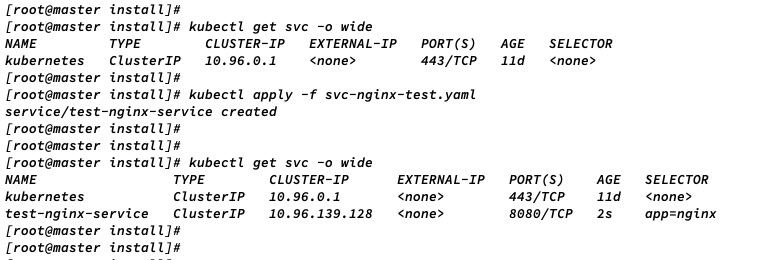

[root@master install]# kubectl apply -f svc-nginx-test.yaml

[root@master install]# kubectl get svc -o wide
NAME                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE   SELECTOR
kubernetes           ClusterIP   10.96.0.1       <none>        443/TCP    11d   <none>
test-nginx-service   ClusterIP   10.96.139.128   <none>        8080/TCP   2s    app=nginx

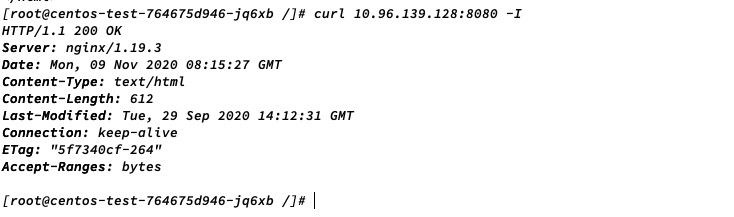

pod 内访问 svc ip:port

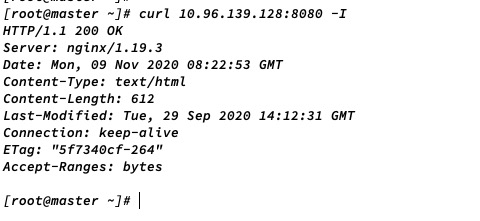

node 节点访问 svc ip:port

Kubernetes在创建Service时，根据Service的标签选择器（Label Selector）来查找Pod，据此创建与Service同名的EndPoints对象，Service的targetPort和Pod的IP地址都记录在与Service同名的EndPoints里。当Pod的地址发生变化时，EndPoints也随之变化。当Service接收到请求时，就能通过EndPoints找到请求需要转发的目标地址。

Service仅仅是一个抽象的实体，为其分配的IP地址也只是一个虚拟的IP地址，这背后真正负责转发请求的是运行在Node上的kube-proxy。

[root@master ~]#

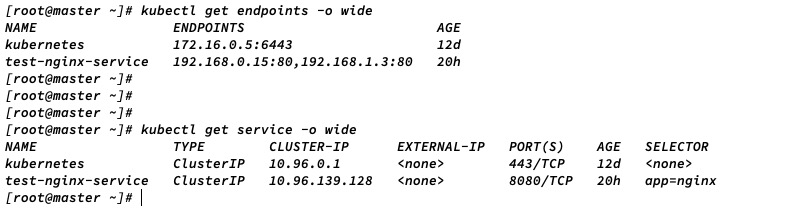

[root@master ~]# kubectl get endpoints -o wide
NAME                 ENDPOINTS                        AGE
kubernetes           172.16.0.5:6443                  12d
test-nginx-service   192.168.0.15:80,192.168.1.3:80   20h
[root@master ~]#
[root@master ~]#
[root@master ~]#
[root@master ~]# kubectl get service -o wide
NAME                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE   SELECTOR
kubernetes           ClusterIP   10.96.0.1       <none>        443/TCP    12d   <none>
test-nginx-service   ClusterIP   10.96.139.128   <none>        8080/TCP   20h   app=nginx
[root@master ~]#

service 转发模式

新建svc 后，会根据kube-proxy 配置的 proxy mode（代理模式）进行对应转发规则的下发；

代理模式	Kubernetes 版本	是否默认
User space proxy mode	v1.0 +
Iptables proxy mode	v1.1 +	默认
Ipvs proxy mode	v1.8 +

默认为 iptables 规则；

如果是ipvs 的话，需要在node上存在部署 ipvs ；

User space 代理模式

在 user space proxy mode 下：

kube-proxy 监听 kubernetes master 以获得添加和移除 Service / Endpoint 的事件
kube-proxy 在其所在的节点（每个节点都有 kube-proxy）上为每一个 Service 打开一个随机端口
kube-proxy 安装 iptables 规则，将发送到该 Service 的 ClusterIP（虚拟 IP）/ Port 的请求重定向到该随机端口
任何发送到该随机端口的请求将被代理转发到该 Service 的后端 Pod 上（kube-proxy 从 Endpoint 信息中获得可用 Pod）
kube-proxy 在决定将请求转发到后端哪一个 Pod 时，默认使用 round-robin（轮询）算法，并会考虑到 Service 中的 SessionAffinity 的设定

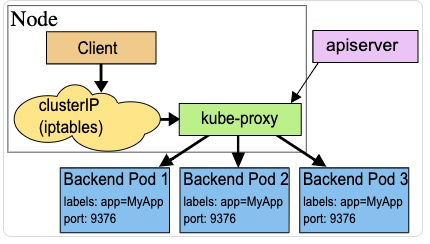

如下图所示：

可见，这种mode最大的问题是，service的请求会先从用户空间进入内核iptables，然后再回到用户空间，由kube-proxy完成后端Endpoints的选择和代理工作，这样流量从用户空间进出内核带来的性能损耗是不可接受的。这也是k8s v1.0及之前版本中对kube-proxy质疑最大的一点，因此社区就开始研究iptables mode。

iptables 代理模式[默认模式]

在 iptables proxy mode 下：

kube-proxy 监听 kubernetes master 以获得添加和移除 Service / Endpoint 的事件
kube-proxy 在其所在的节点（每个节点都有 kube-proxy）上为每一个 Service 安装 iptable 规则
iptables 将发送到 Service 的 ClusterIP / Port 的请求重定向到 Service 的后端 Pod 上
- 对于 Service 中的每一个 Endpoint，kube-proxy 安装一个 iptable 规则
  - 默认情况下，kube-proxy 随机选择一个 Service 的后端 Pod

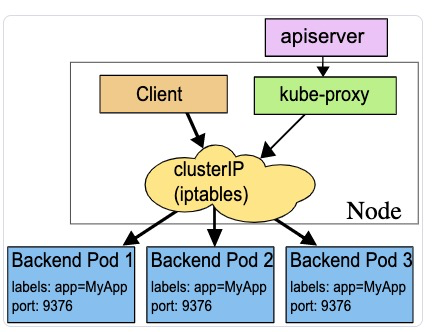

如下图所示：

iptables proxy mode 的优点：

更低的系统开销：在 linux netfilter 处理请求，无需在 userspace 和 kernel space 之间切换
更稳定

与 user space mode 的差异：

使用 iptables mode 时，如果第一个 Pod 没有响应，则创建连接失败
使用 user space mode 时，如果第一个 Pod 没有响应，kube-proxy 会自动尝试连接另外一个后端 Pod

可以配置 Pod 就绪检查（readiness probe）确保后端 Pod 正常工作，此时，在 iptables 模式下 kube-proxy 将只使用健康的后端 Pod，从而避免了 kube-proxy 将请求转发到已经存在问题的 Pod 上。

IPVS 代理模式

在 IPVS proxy mode 下：

kube-proxy 监听 kubernetes master 以获得添加和移除 Service / Endpoint 的事件
kube-proxy 根据监听到的事件，调用 netlink 接口，创建 IPVS 规则；并且将 Service/Endpoint 的变化同步到 IPVS 规则中
当访问一个 Service 时，IPVS 将请求重定向到后端 Pod

IPVS 模式的优点

IPVS proxy mode 基于 netfilter 的 hook 功能，与 iptables 代理模式相似，但是 IPVS 代理模式使用 hash table 作为底层的数据结构，并在 kernel space 运作。这就意味着

IPVS 代理模式可以比 iptables 代理模式有更低的网络延迟，在同步代理规则时，也有更高的效率
与 user space 代理模式 / iptables 代理模式相比，IPVS 模式可以支持更大的网络流量

IPVS 提供更多的负载均衡选项：

rr: round-robin
lc: least connection (最小打开的连接数)
dh: destination hashing
sh: source hashing
sed: shortest expected delay
nq: never queue

TIP

如果要使用 IPVS 模式，您必须在启动 kube-proxy 前为节点的 linux 启用 IPVS；
kube-proxy 以 IPVS 模式启动时，如果发现节点的 linux 未启用 IPVS，则退回到 iptables 模式；

代理模式总结

在所有的代理模式中，发送到 Service 的 IP:Port 的请求将被转发到一个合适的后端 Pod，而无需调用者知道任何关于 Kubernetes/Service/Pods 的细节。

Service 中额外字段的作用：

service.spec.sessionAffinity
- 默认值为 “None”
  - 如果设定为 “ClientIP”，则同一个客户端的连接将始终被转发到同一个 Pod
service.spec.sessionAffinityConfig.clientIP.timeoutSeconds
- 默认值为 10800 （3 小时）
  - 设定会话保持的持续时间

SVC 配置支持的协议(配置的yaml文件中可见该配置项):

TCP ：默认值。任何类型的 Service 都支持 TCP 协议。
UDP ：大多数 Service 都支持 UDP 协议。对于 LoadBalancer 类型的 Service，是否支持 UDP 取决于云供应商是否支持该特性。
HTTP ：如果您的云服务商支持，您可以使用 LoadBalancer 类型的 Service 设定一个 Kubernetes 外部的 HTTP/HTTPS 反向代理，将请求转发到 Service 的 Endpoints。
Proxy Protocol ：如果您的云服务上支持（例如 AWS），您可以使用 LoadBalancer 类型的 Service 设定一个 Kubernetes 外部的负载均衡器，并将连接已 PROXY 协议转发到 Service 的 Endpoints。

Kubernetes外界与Service之间的网络通信

根据应用场景的不同，Kubernetes提供了4种类型的Service：

ClusterIP：在集群内部的IP地址上提供服务，并且该类型的Service只能从集群内部访问。该类型为默认类型。
NodePort：通过每个Node IP上的静态端口（NodePort）来对外提供服务，集群外部可以通过访问:来访问对应的端口。在使用该模式时，会自动创建ClusterIP，访问NodePort的请求会最终路由到ClusterIP。
LoadBalancer：通过使用云服务提供商的负载均衡器对集群外部提供服务。使用该模式时，会自动创建NodePort和ClusterIP，集群外部的负载均衡器最终会将请求路由给NodePort和ClusterIP
ExternalName：将服务映射到集群外部的某个资源，例如foo.bar.example.com。使用该模式需要1.7版本或更高版本的kubedns。

ClusterIP 类型实操验证

默认创建的svc 类型即是 ClusterIP 类型；

[root@master ~]# cat install/svc-nginx-test.yaml
apiVersion: v1
kind: Service
metadata:
  name: test-nginx-service
  namespace: default
spec:
  selector:
    app: nginx
  #clusterIP:xx.xx.xx.xx
  type: ClusterIP
  ports:
    - protocol: TCP
      port: 8080
      targetPort: 80
[root@master ~]# kubectl apply -f install/svc-nginx-test.yaml
service/test-nginx-service created
[root@master ~]#
[root@master ~]#
[root@master ~]# kubectl  get svc -o wide
NAME                 TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE   SELECTOR
kubernetes           ClusterIP   10.96.0.1      <none>        443/TCP    17d   <none>
test-nginx-service   ClusterIP   10.96.200.75   <none>        8080/TCP   11s   app=nginx
[root@master ~]#
[root@master ~]#

service定义资源清单几个字段：

apiVersion： v1 版本
kind： Service 类型
metadata 元数据
spec 期望状态
- ports：服务公开的端口列表；把哪个端口和后端建立联系
  - port：此服务将公开的端口
  - targetPort：要在服务所针对的pod上访问的端口的编号或名称
  - nodePort：K8S 集群节点上的端口
- selector：标签选择器；关联到哪些pod资源上
- clusterIP：服务的IP地址，通常由主服务器随机分配
- type：确定服务的公开方式。默认为ClusterIP
  - ClusterIP（默认）
  - NodePort
  - LoadBalancer
  - ExternelName
- sessionAffinity：service负载均衡，默认值是None，根据iptables规则随机调度；可使用sessionAffinity保持会话连线；
status 当前状态

创建svc 后，测试访问，并查看对应iptables 规则；

# 在pod 内 或 node 上，访问 cluster ip:port 即可
[root@master ~]# kubectl  get svc -o wide
NAME                 TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE   SELECTOR
kubernetes           ClusterIP   10.96.0.1      <none>        443/TCP    17d   <none>
test-nginx-service   ClusterIP   10.96.200.75   <none>        8080/TCP   11s   app=nginx
[root@master ~]#
[root@master ~]# curl -I 10.96.200.75:8080
HTTP/1.1 200 OK
Server: nginx/1.19.3
Date: Sun, 15 Nov 2020 07:38:16 GMT
Content-Type: text/html
Content-Length: 612
Last-Modified: Tue, 29 Sep 2020 14:12:31 GMT
Connection: keep-alive
ETag: "5f7340cf-264"
Accept-Ranges: bytes

# svc对应 由 kube-proxy 下发的iptables 规则；主要是在
[root@master ~]# iptables-save | grep 10.96
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.1/32 -p tcp -m comment --comment "default/kubernetes:https cluster IP" -m tcp --dport 443 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.1/32 -p tcp -m comment --comment "default/kubernetes:https cluster IP" -m tcp --dport 443 -j KUBE-SVC-NPX46M4PTMTKRN6Y
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp cluster IP" -m tcp --dport 53 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp cluster IP" -m tcp --dport 53 -j KUBE-SVC-ERIFXISQEP7F7OF4
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:metrics cluster IP" -m tcp --dport 9153 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:metrics cluster IP" -m tcp --dport 9153 -j KUBE-SVC-JD5MR3NA4I4DYORP
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.10/32 -p udp -m comment --comment "kube-system/kube-dns:dns cluster IP" -m udp --dport 53 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.10/32 -p udp -m comment --comment "kube-system/kube-dns:dns cluster IP" -m udp --dport 53 -j KUBE-SVC-TCOU7JCQXEZGVUNU
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.200.75/32 -p tcp -m comment --comment "default/test-nginx-service cluster IP" -m tcp --dport 8080 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.200.75/32 -p tcp -m comment --comment "default/test-nginx-service cluster IP" -m tcp --dport 8080 -j KUBE-SVC-MAU7ERFCJB7QMBT7
[root@master ~]#

# service 的主要转发规则，会在iptables nat 表中；
[root@master ~]# iptables -t nat -S  | grep -i service
-N KUBE-SERVICES
-A PREROUTING -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A OUTPUT -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE
-A KUBE-SEP-HSRYBKZV7FW6O3LF -s 192.168.1.3/32 -m comment --comment "default/test-nginx-service" -j KUBE-MARK-MASQ
-A KUBE-SEP-HSRYBKZV7FW6O3LF -p tcp -m comment --comment "default/test-nginx-service" -m tcp -j DNAT --to-destination 192.168.1.3:80
-A KUBE-SEP-OGZKJHHGYTKD3UTQ -s 192.168.0.15/32 -m comment --comment "default/test-nginx-service" -j KUBE-MARK-MASQ
-A KUBE-SEP-OGZKJHHGYTKD3UTQ -p tcp -m comment --comment "default/test-nginx-service" -m tcp -j DNAT --to-destination 192.168.0.15:80
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.1/32 -p tcp -m comment --comment "default/kubernetes:https cluster IP" -m tcp --dport 443 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.1/32 -p tcp -m comment --comment "default/kubernetes:https cluster IP" -m tcp --dport 443 -j KUBE-SVC-NPX46M4PTMTKRN6Y
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp cluster IP" -m tcp --dport 53 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp cluster IP" -m tcp --dport 53 -j KUBE-SVC-ERIFXISQEP7F7OF4
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:metrics cluster IP" -m tcp --dport 9153 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:metrics cluster IP" -m tcp --dport 9153 -j KUBE-SVC-JD5MR3NA4I4DYORP
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.10/32 -p udp -m comment --comment "kube-system/kube-dns:dns cluster IP" -m udp --dport 53 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.10/32 -p udp -m comment --comment "kube-system/kube-dns:dns cluster IP" -m udp --dport 53 -j KUBE-SVC-TCOU7JCQXEZGVUNU
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.200.75/32 -p tcp -m comment --comment "default/test-nginx-service cluster IP" -m tcp --dport 8080 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.200.75/32 -p tcp -m comment --comment "default/test-nginx-service cluster IP" -m tcp --dport 8080 -j KUBE-SVC-MAU7ERFCJB7QMBT7
-A KUBE-SERVICES -m comment --comment "kubernetes service nodeports; NOTE: this must be the last rule in this chain" -m addrtype --dst-type LOCAL -j KUBE-NODEPORTS
-A KUBE-SVC-MAU7ERFCJB7QMBT7 -m comment --comment "default/test-nginx-service" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-OGZKJHHGYTKD3UTQ
-A KUBE-SVC-MAU7ERFCJB7QMBT7 -m comment --comment "default/test-nginx-service" -j KUBE-SEP-HSRYBKZV7FW6O3LF
[root@master ~]#

这里发现kube-proxy 在下发iptables 规则时，会定义一些 chain 和动作；这个后面需要单独研究查看下；

这里通信时，经过 iptables 依赖的内核架构 netfilter 进行处理时，匹配对应的规则，根据kube-porxy mode 类型进行流量转发；

NodePort 类型实操验证

NodePort 是构建在ClusterIP上，并在路由到clusterIP的每个节点上分配一个端口；

client —> NodeIP:NodePort —> ClusterIP:ServicePort —> PodIP:containePort

环境实操：

# 构建svc ，注意type  类型  name 等字段的修改
[root@master ~]# cat install/svc-nodeport-nginx-test.yaml
apiVersion: v1
kind: Service
metadata:
  name: test-nodeport-nginx-service
  namespace: default
spec:
  selector:
    app: nginx
  clusterIP: 10.96.100.80
  type: NodePort
  ports:
    - protocol: TCP
      port: 8080
      targetPort: 80
      nodePort: 58080
# 由于nodeport 范围导致报错，修改为30000 后，可以成功创建
[root@master ~]# kubectl apply -f install/svc-nodeport-nginx-test.yaml
The Service "test-nodeport-nginx-service" is invalid: spec.ports[0].nodePort: Invalid value: 58080: provided port is not in the valid range. The range of valid ports is 30000-32767
[root@master ~]# vim install/svc-nodeport-nginx-test.yaml
[root@master ~]# kubectl apply -f install/svc-nodeport-nginx-test.yaml
The Service "test-nodeport-nginx-service" is invalid: spec.ports[0].nodePort: Invalid value: 38080: provided port is not in the valid range. The range of valid ports is 30000-32767
[root@master ~]# vim install/svc-nodeport-nginx-test.yaml
[root@master ~]# kubectl apply -f install/svc-nodeport-nginx-test.yaml
service/test-nodeport-nginx-service created
[root@master ~]#
[root@master ~]# kubectl get svc -o wide
NAME                          TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE   SELECTOR
kubernetes                    ClusterIP   10.96.0.1      <none>        443/TCP          17d   <none>
test-nginx-service            ClusterIP   10.96.200.75   <none>        8080/TCP         39m   app=nginx
test-nodeport-nginx-service   NodePort    10.96.100.80   <none>        8080:30000/TCP   17s   app=nginx
# 访问 node ip:nodePort 即可访问
[root@master ~]# curl 172.16.0.5:30000
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
    body {
        width: 35em;
        margin: 0 auto;
        font-family: Tahoma, Verdana, Arial, sans-serif;
    }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>
[root@master ~]#

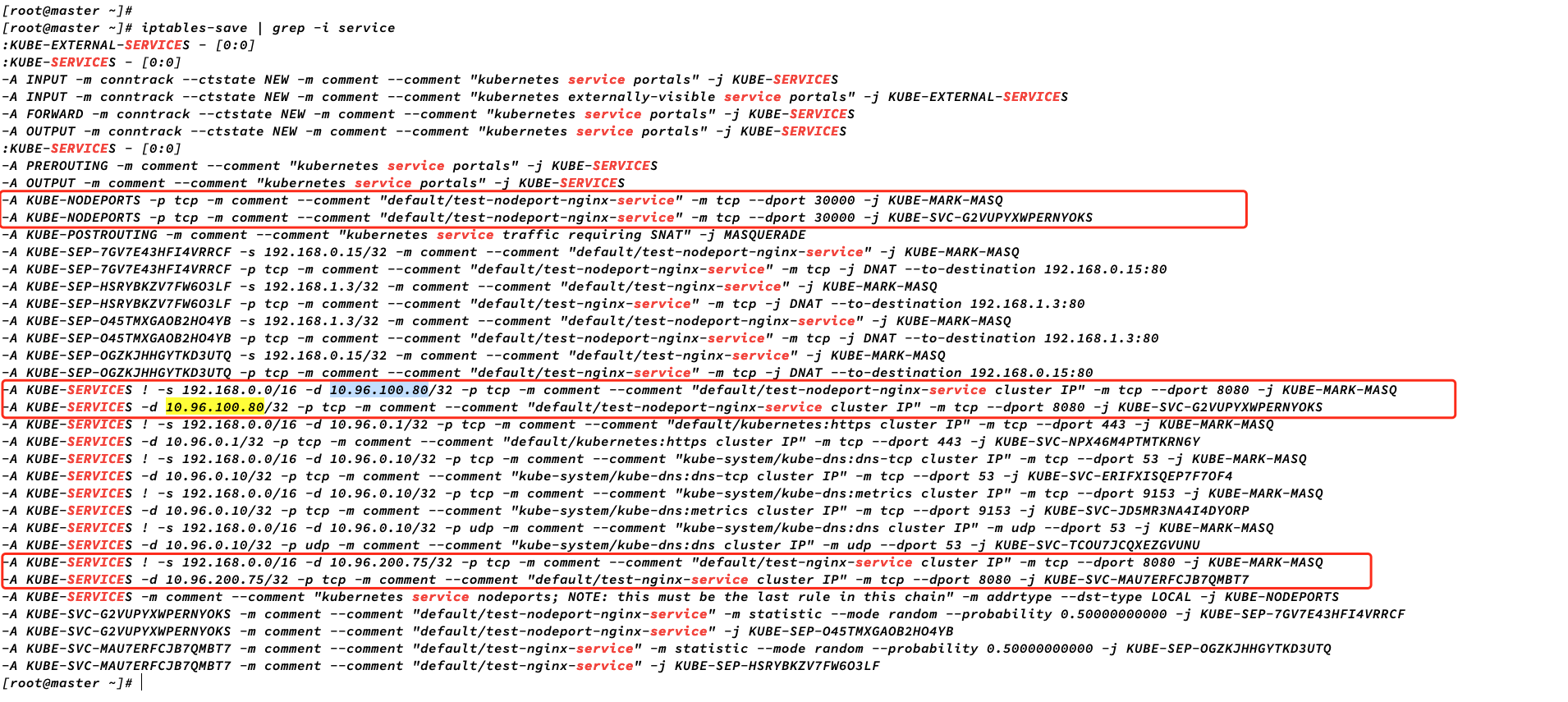

查看node 上配置的iptables 规则；注意观察svc cluster ip 和 nodeport 等直接规则；

[root@master ~]# iptables-save | grep -i service
:KUBE-EXTERNAL-SERVICES - [0:0]
:KUBE-SERVICES - [0:0]
-A INPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A INPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes externally-visible service portals" -j KUBE-EXTERNAL-SERVICES
-A FORWARD -m conntrack --ctstate NEW -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A OUTPUT -m conntrack --ctstate NEW -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
:KUBE-SERVICES - [0:0]
-A PREROUTING -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A OUTPUT -m comment --comment "kubernetes service portals" -j KUBE-SERVICES
-A KUBE-NODEPORTS -p tcp -m comment --comment "default/test-nodeport-nginx-service" -m tcp --dport 30000 -j KUBE-MARK-MASQ
-A KUBE-NODEPORTS -p tcp -m comment --comment "default/test-nodeport-nginx-service" -m tcp --dport 30000 -j KUBE-SVC-G2VUPYXWPERNYOKS
-A KUBE-POSTROUTING -m comment --comment "kubernetes service traffic requiring SNAT" -j MASQUERADE
-A KUBE-SEP-7GV7E43HFI4VRRCF -s 192.168.0.15/32 -m comment --comment "default/test-nodeport-nginx-service" -j KUBE-MARK-MASQ
-A KUBE-SEP-7GV7E43HFI4VRRCF -p tcp -m comment --comment "default/test-nodeport-nginx-service" -m tcp -j DNAT --to-destination 192.168.0.15:80
-A KUBE-SEP-HSRYBKZV7FW6O3LF -s 192.168.1.3/32 -m comment --comment "default/test-nginx-service" -j KUBE-MARK-MASQ
-A KUBE-SEP-HSRYBKZV7FW6O3LF -p tcp -m comment --comment "default/test-nginx-service" -m tcp -j DNAT --to-destination 192.168.1.3:80
-A KUBE-SEP-O45TMXGAOB2HO4YB -s 192.168.1.3/32 -m comment --comment "default/test-nodeport-nginx-service" -j KUBE-MARK-MASQ
-A KUBE-SEP-O45TMXGAOB2HO4YB -p tcp -m comment --comment "default/test-nodeport-nginx-service" -m tcp -j DNAT --to-destination 192.168.1.3:80
-A KUBE-SEP-OGZKJHHGYTKD3UTQ -s 192.168.0.15/32 -m comment --comment "default/test-nginx-service" -j KUBE-MARK-MASQ
-A KUBE-SEP-OGZKJHHGYTKD3UTQ -p tcp -m comment --comment "default/test-nginx-service" -m tcp -j DNAT --to-destination 192.168.0.15:80
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.100.80/32 -p tcp -m comment --comment "default/test-nodeport-nginx-service cluster IP" -m tcp --dport 8080 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.100.80/32 -p tcp -m comment --comment "default/test-nodeport-nginx-service cluster IP" -m tcp --dport 8080 -j KUBE-SVC-G2VUPYXWPERNYOKS
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.1/32 -p tcp -m comment --comment "default/kubernetes:https cluster IP" -m tcp --dport 443 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.1/32 -p tcp -m comment --comment "default/kubernetes:https cluster IP" -m tcp --dport 443 -j KUBE-SVC-NPX46M4PTMTKRN6Y
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp cluster IP" -m tcp --dport 53 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:dns-tcp cluster IP" -m tcp --dport 53 -j KUBE-SVC-ERIFXISQEP7F7OF4
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:metrics cluster IP" -m tcp --dport 9153 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.10/32 -p tcp -m comment --comment "kube-system/kube-dns:metrics cluster IP" -m tcp --dport 9153 -j KUBE-SVC-JD5MR3NA4I4DYORP
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.0.10/32 -p udp -m comment --comment "kube-system/kube-dns:dns cluster IP" -m udp --dport 53 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.0.10/32 -p udp -m comment --comment "kube-system/kube-dns:dns cluster IP" -m udp --dport 53 -j KUBE-SVC-TCOU7JCQXEZGVUNU
-A KUBE-SERVICES ! -s 192.168.0.0/16 -d 10.96.200.75/32 -p tcp -m comment --comment "default/test-nginx-service cluster IP" -m tcp --dport 8080 -j KUBE-MARK-MASQ
-A KUBE-SERVICES -d 10.96.200.75/32 -p tcp -m comment --comment "default/test-nginx-service cluster IP" -m tcp --dport 8080 -j KUBE-SVC-MAU7ERFCJB7QMBT7
-A KUBE-SERVICES -m comment --comment "kubernetes service nodeports; NOTE: this must be the last rule in this chain" -m addrtype --dst-type LOCAL -j KUBE-NODEPORTS
-A KUBE-SVC-G2VUPYXWPERNYOKS -m comment --comment "default/test-nodeport-nginx-service" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-7GV7E43HFI4VRRCF
-A KUBE-SVC-G2VUPYXWPERNYOKS -m comment --comment "default/test-nodeport-nginx-service" -j KUBE-SEP-O45TMXGAOB2HO4YB
-A KUBE-SVC-MAU7ERFCJB7QMBT7 -m comment --comment "default/test-nginx-service" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-OGZKJHHGYTKD3UTQ
-A KUBE-SVC-MAU7ERFCJB7QMBT7 -m comment --comment "default/test-nginx-service" -j KUBE-SEP-HSRYBKZV7FW6O3LF
[root@master ~]#

最后

以上就是怡然心情为你收集整理的虚拟网络之Kubernetes service 详述虚拟网络之Kubernetes service 详述的全部内容，希望文章能够帮你解决虚拟网络之Kubernetes service 详述虚拟网络之Kubernetes service 详述所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：Kubernetes
浏览次数：100 次浏览
发布日期：2023-11-14 17:15:03
本文链接：https://www.kaopuke.com/article/k-p-k_13_u_23_o_14_f0_13__23__26_x.html

虚拟网络之Kubernetes service 详述虚拟网络之Kubernetes service 详述

概述

文章目录

虚拟网络之Kubernetes service 详述

前言

实操创建svc

service 转发模式

User space 代理模式

iptables 代理模式[默认模式]

IPVS 代理模式

代理模式总结

Service 中额外字段的作用：

SVC 配置支持的协议(配置的yaml文件中可见该配置项):

Kubernetes外界与Service之间的网络通信

ClusterIP 类型实操验证

NodePort 类型实操验证

最后

评论列表共有 0 条评论

发表评论取消回复

虚拟网络之Kubernetes service 详述虚拟网络之Kubernetes service 详述

概述

文章目录

虚拟网络之Kubernetes service 详述

前言

实操创建svc

service 转发模式

User space 代理模式

iptables 代理模式[默认模式]

IPVS 代理模式

代理模式总结

Service 中额外字段的作用：

SVC 配置支持的协议(配置的yaml文件中可见该配置项):

Kubernetes外界与Service之间的网络通信

ClusterIP 类型实操验证

NodePort 类型实操验证

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

发表评论取消回复
