Framebuffer驱动程序框架

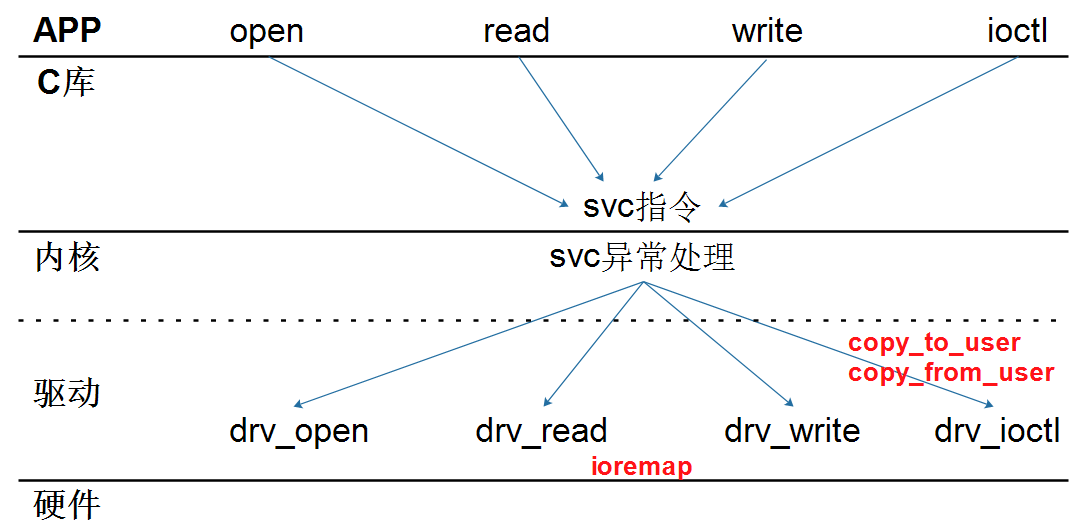

1. 怎么编写字符设备驱动程序

• 驱动主设备号
• 构造file_operations结构体，填充open/read/write等成员函数
• 注册驱动：register_chrdev(major, name, &fops)
• 入口函数
• 出口函数

2. Framebuffer驱动程序框架

分为上下两层：

• fbmem.c：承上启下
  • 实现、注册file_operations结构体
  • 把APP的调用向下转发到具体的硬件驱动程序
• xxx_fb.c：硬件相关的驱动程序
  • 实现、注册fb_info结构体
  • 实现硬件操作

调用关系：

例子1：
app:  open("/dev/fb0", ...)   主设备号: 29, 次设备号: 0
--------------------------------------------------------------
kernel:
         fb_open
         	int fbidx = iminor(inode);
         	struct fb_info *info = = registered_fb[0];


例子2：
app:  read()
---------------------------------------------------------------
kernel:
		fb_read
			int fbidx = iminor(inode);
			struct fb_info *info = registered_fb[fbidx];
			if (info->fbops->fb_read)
				return info->fbops->fb_read(info, buf, count, ppos);

			src = (u32 __iomem *) (info->screen_base + p);
			dst = buffer;
			*dst++ = fb_readl(src++);
			copy_to_user(buf, buffer, c)

3. 怎么编写Framebuffer驱动程序

核心：

• 分配fb_info

  • framebuffer_alloc

• 设置fb_info

  • var
  • fbops
  • 硬件相关操作

• 注册fb_info

  • register_framebuffer
