折线图(一)绘制折线图坐标轴

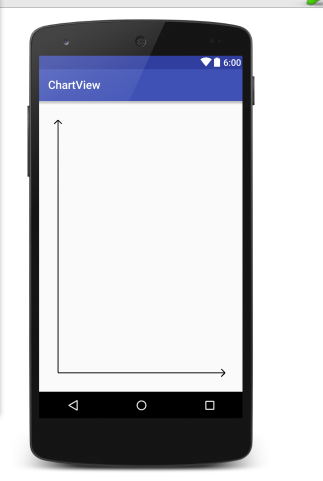

如图，对于手机图形的绘制， 他的坐标轴原点在左上方.

绘制折线图的第一步就是要先绘制出， 折线图的坐标轴，由于手机坐标轴原点在左上方.那么折线图的原点y轴久正好相反。 原点坐标是(0, height)

分别为4个步骤，绘制x轴， y轴， x轴箭头， y轴箭头

为了看清楚这折线图， 我们把它设置view边缘100px内的位置.

我的自定义包命为:

sam.android.utils.widget

public class LineChartView extends View
{
public LineChartView(Context context, AttributeSet attrs) {
super(context, attrs);
}
@Override

protected void onDraw(Canvas canvas) {
//绘制坐标轴

drawAxis(canvas);
}
/**

*绘制坐标轴， 并且设置100padding给LineChartView

* @param canvas

*/

private void drawAxis(Canvas canvas) {
int chartViewHeight = getMeasuredHeight(); //获取LineChartView高度

int charViewWidth = getMeasuredWidth(); //获取LineChartView宽度

Paint paint = new Paint(); //画笔

paint.setColor(Color.BLACK);//设置画笔为黑色

paint.setStrokeWidth(5);//设置画笔尖大小为5px


/*

*
绘制直线.在2点之间连线

*
startX 起点的x坐标

*
startY 起点的y坐标

*
endX 终点的x坐标

*
endY 终点的y坐标

*
canvas.drawLine（startX, startY, endX, endY）

*/


//绘制直线， paddingTop 了100px的y轴,

canvas.drawLine(100,
chartViewHeight - 100, 100, 100, paint);
//绘制y轴左边半边箭头 长度为 开平方（20^2+20^2）， 别为为什么。。。勾股定理。。。

canvas.drawLine(100, 100, 100 - 20, 120, paint);
//绘制y轴右边半边箭头 长度为 开平方（20^2+20^2）

canvas.drawLine(100, 100, 100 + 20, 120, paint);
//绘制直线， 在（100, chartViewHeight - 100) 与 ( 100, 100)连线， 也就是paddingLeft 了100px的x轴,

canvas.drawLine(100, chartViewHeight - 100, charViewWidth - 100, chartViewHeight- 100, paint);
//绘制x轴上半部分箭头 ，长度为 开平方（20^2+20^2）

canvas.drawLine(charViewWidth - 100,chartViewHeight - 100, charViewWidth - 100 - 20,chartViewHeight - 100 - 20, paint);
//绘制x轴下半部分箭头, 长度为
开平方（20^2+20^2）

canvas.drawLine(charViewWidth - 100, chartViewHeight - 100, charViewWidth - 100 - 20,chartViewHeight - 100 + 20, paint);
}
}

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"

android:layout_width="match_parent"

android:layout_height="match_parent"

android:orientation="vertical">
<sam.android.utils.widget.LineChartView

android:layout_width="match_parent"

android:layout_height="match_parent" />
</LinearLayout>

待更新2...
