概述

参考链接: 在Windows中基于Oracle GoldenGate （OGG）进行Oracle->Oracle数据库同步配置（超详细）

一前言

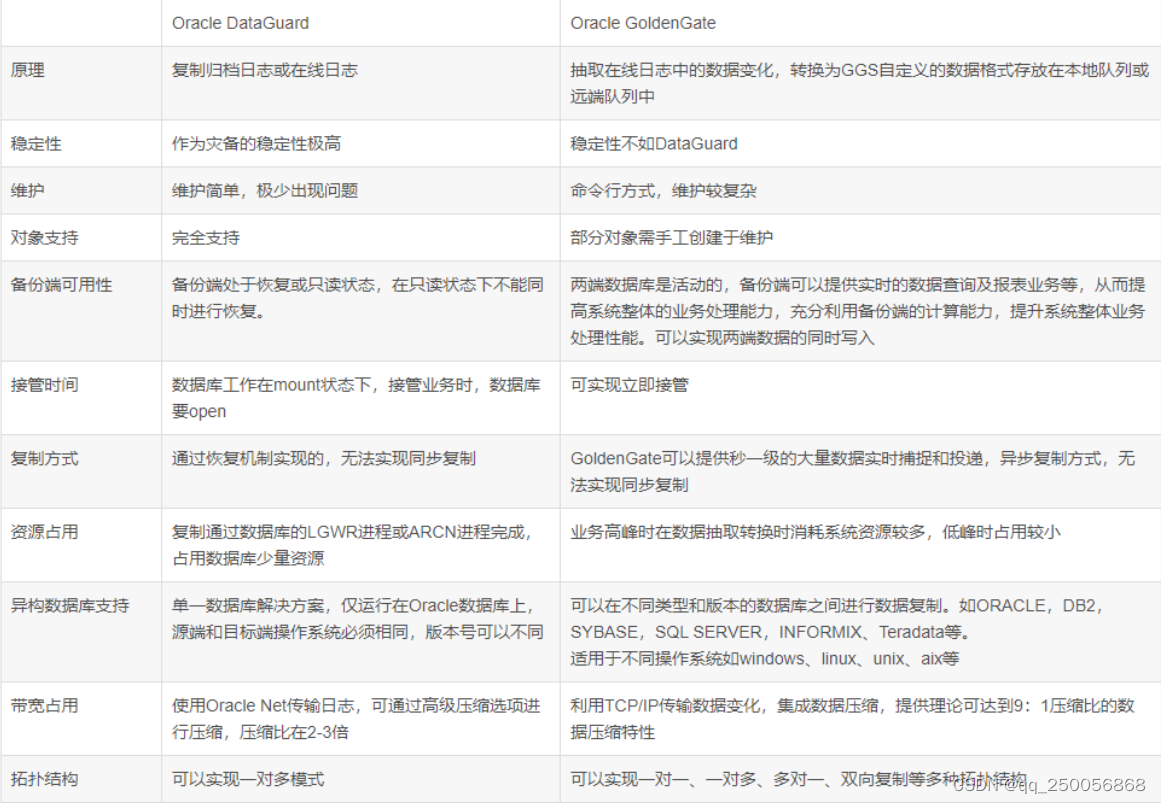

GoldenGate 和 DataGuard 的对比
在这里插入图片描述

GoldenGate基本概念

Oracle Golden Gate软件是一种基于日志的结构化数据复制备份软件，它通过解析源数据库在线日志或归档日志获得数据的增量变化，再将这些变化应用到目标数据库，从而实现源数据库与目标数据库同步。

Oracle Golden Gate可以在异构的IT基础结构（包括几乎所有常用操作系统平台和数据库平台）之间实现大量数据亚秒一级的实时复制,从而在可以在应急系统、在线报表、实时数据仓库供应、交易跟踪、数据同步、集中/分发、容灾、数据库升级和移植、双业务中心等多个场景下应用。

ogg 使用模块化的进程结构，能够灵活的抽取和复制跨越多种拓扑结构（异构平台）的表数据，DML 和 DDL 操作。因为 ogg 的灵活性，支持数据的过滤，转化以及自定义处理特性，可以支持许多的业务需求：

业务连续性和高可用性，常用于容灾复制
初始化加载和数据库迁移，如不停机的在线数据迁移
数据整合分发，如地市数据到总部的汇总
决策支持和数据仓库

在这里插入图片描述

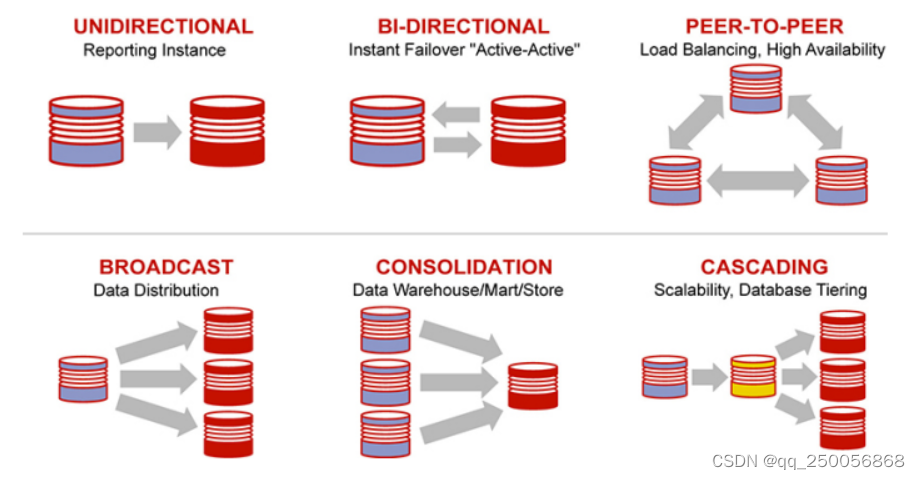

ogg 常见的架构有一对一，一对多，多对一，以及级联，还有双向的结构。ogg 最大的特点之一就是能够提供不停机的数据同步复制，并且支持跨数据库（版本，平台）。

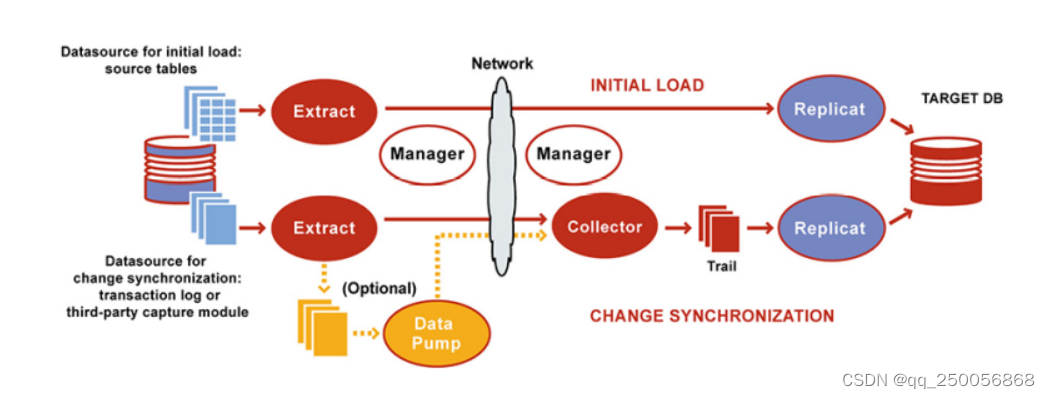

GoldenGate 基本架构

在这里插入图片描述

组件	解释
Extract	GoldenGate 软件的抽取进程，又叫 Capture 进程，一般用于抽取数据库日志抓取数据变化或将本地队列中数据传递到目标端。Extract的作用可以分为两个阶段：①初始数据装载阶段:在初始数据装载阶段，extract进程直接从源端的数据表中抽取数据。②同步变化捕获阶段：初始化数据完成以后，extract进程负责捕获源端数据的变化(DML和DDL)
Replicat	GoldenGate 软件的投递进程，又称为 Delivery 进程，用于将队列文件中的数据变化转换为 sql 应用到目标库
Data Pump	专指将本地队列中数据传递到目标端的 Extract 进程，区别于读取日志的主 Extract 进程。pump进程运行在数据库源端，其作用是将源端产生的本地trail文件以数据块的形式通过TCP/IP协议发送到目标端，这通常也是推荐的方式。Pump进程本质是extract进程的一种特殊形式，如果不使用trail文件，那么extract进程在抽取完数据以后，直接投递到目标端生成远程trail文件。
Trail	GoldenGate 的队列文件，存储增删改等数据变化，以其专有格式存放
Manager	manger进程是goldengate的控制进程，分别运行在源端和目标端上，它主要的作用是启动、监控、重启goldengate的其他进程，报告错误及事件，分配数据存储空间，发布阀值报告等。需要注意的是在源端和目标端有且只有一个manger 进程。
Collector	collector进程与pump进程对应，它运行在目标端，这个进程可以不必太关注，因为在实际操作过程中，无需我们对其配置，所以对我们来说它是透明的。Collector运行在目标端其任务就是把extract/pump投递过来的数据重新组装成运程trail文件

二进入本次的应用场景介绍

因内外网的特殊性，无法直接通过网络传输推送数据

外网无法访问内网，内网可以通过外网开放的一个端口访问外网

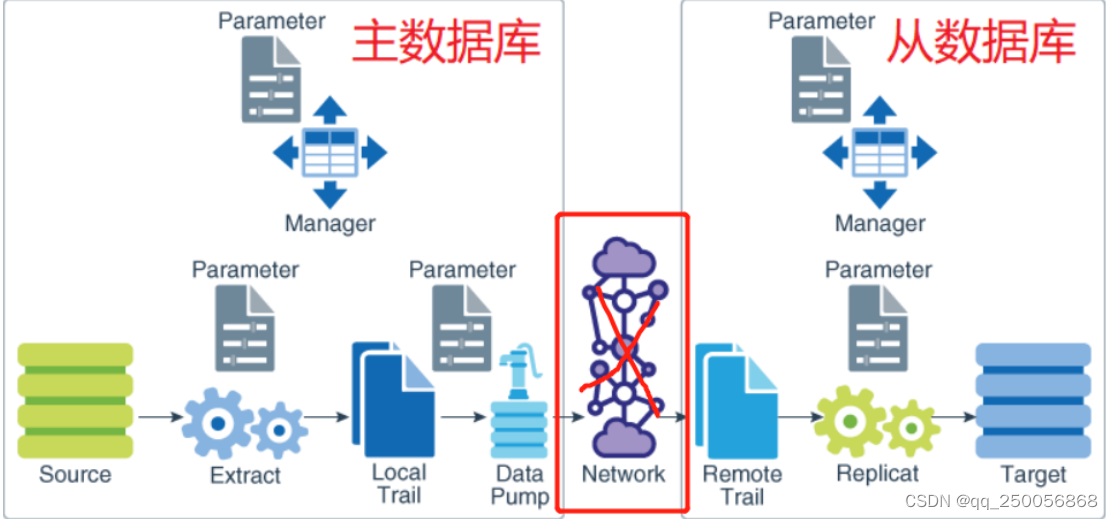

在这里插入图片描述

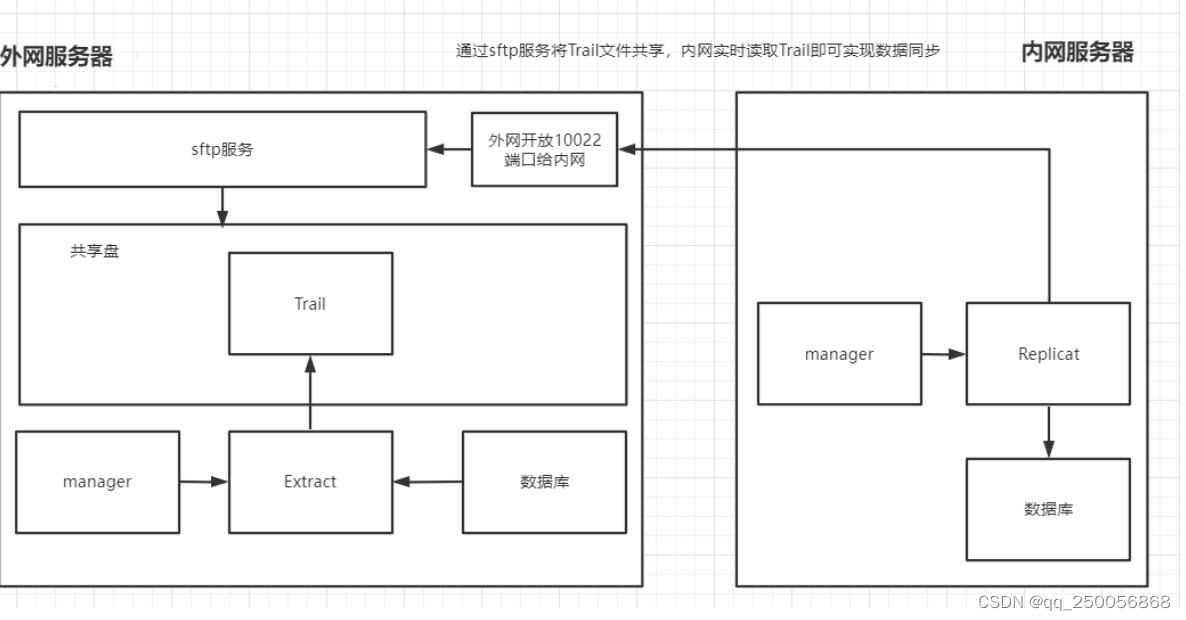

解决方案：

通过sftp服务把Trail文件所在的目录设置为共享空间，内网通过sftp服务绑定网络映射器，达到可以实时读取外网生成的Trail文件，及时进行数据同步

在这里插入图片描述

运行环境

不同的版本GoldenGate所需的环境和操作会有所不同，建议先按本文的运行环境进行操作。具体的运行环境要求，

详见官方说明：Oracle Fusion Middleware Supported System Configurations

三数据库设置

安装Oracle

链接: windows环境安装Oracle

启用OGG

ALTER SYSTEM SET ENABLE_GOLDENGATE_REPLICATION = TRUE;

开启归档日志

注意：归档日志占用空间比较大，可设置定时任务进行清理。

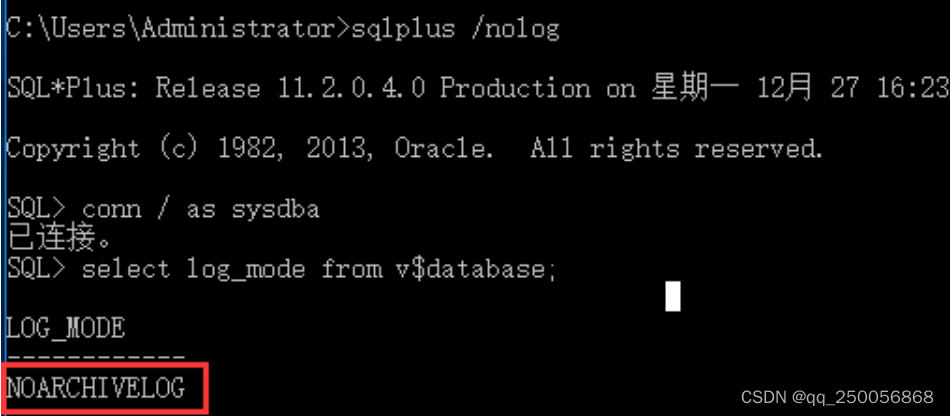

查看归档模式是否已开启。

select log_mode from v$database;

在这里插入图片描述
2. mount 状态下开启归档模式。

-- 查看自动归档状态和归档进程
archive log list;
-- 关闭数据库
shutdown immediate;
-- 启动到mount状态
startup mount;
-- 开启归档模式
alter database archivelog;
-- 开启数据库
alter database open;

再次查看归档模式是否已开启。

开启强制日志

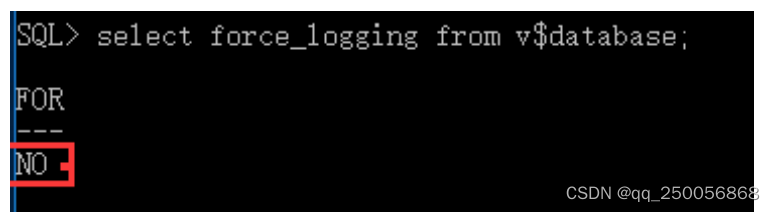

查看 force logging 是否已开启。

select force_logging from v$database;

在这里插入图片描述
2. 开启 force logging 。

alter database force logging;

开启最小附加日志

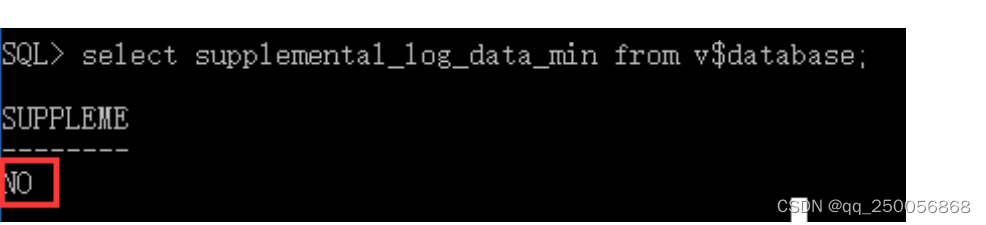

查看 supplemental log 是否已开启。

select supplemental_log_data_min from v$database;

在这里插入图片描述
2. 开启 supplemental log 。

alter database add supplemental log data;

切换日志，使设置生效。

alter system switch logfile;

关闭回收站

查看回收站是否启用。

show parameter recyclebin

在这里插入图片描述
2. 关闭回收站。

alter system set recyclebin=off;

创建用户

注意: Oracle 12C引入了CDB与PDB的新特性这里使用的是PDB模式

在PDB中建立用户，用户名不用加C##开头，建立的是本地用户。

在CDB中新建用户，用户名需要加C##开头，建立的是公共用户（Common User）

cmd
sqlplus /nolog
conn / as sysdba

-- 查看当前连接数据库： 返回cdb或者pdb名称
show con_name;

-- 创建用户
create user c##ggs identified by 123456 default tablespace users temporary tablespace temp;
GRANT CREATE SESSION,CONNECT,RESOURCE,DBA TO c##GGS;
-- 修改任何表的权限
GRANT ALTER ANY TABLE TO c##GGS;
-- 修改系统参数的权限
GRANT ALTER SYSTEM TO c##GGS;
-- 查询任何字典表、任何事务的权限
GRANT SELECT ANY DICTIONARY,SELECT ANY TRANSACTION TO c##GGS;
-- 授予“采集模式”相关的权限，CAPTURE-采集模式，APPLY-复制模式，*-两者
EXECUTE DBMS_GOLDENGATE_AUTH.GRANT_ADMIN_PRIVILEGE('c##ggs','APPLY');

# 切换模式
alter session set container=ORCLPDB;
# 开启
alter pluggable database open;

-- 切换会话到指定数据库
alter session set container=cdb$root; --切换会话到CDB
alter session set container=ORCLPDB; --切换会话到PDB

-- 创建用户
create user ggs identified by 123456 default tablespace users temporary tablespace temp;
GRANT CREATE SESSION,CONNECT,RESOURCE,DBA TO GGS;
-- 修改任何表的权限
GRANT ALTER ANY TABLE TO GGS;
-- 修改系统参数的权限
GRANT ALTER SYSTEM TO GGS;
-- 查询任何字典表、任何事务的权限
GRANT SELECT ANY DICTIONARY,SELECT ANY TRANSACTION TO GGS;
-- 授予“采集模式”相关的权限，CAPTURE-采集模式，APPLY-复制模式，*-两者
EXECUTE DBMS_GOLDENGATE_AUTH.GRANT_ADMIN_PRIVILEGE('ggs','APPLY');

从数据库配置

sqlplus /nolog
conn / as sysdba
-- 启用OGG
ALTER SYSTEM SET ENABLE_GOLDENGATE_REPLICATION = TRUE;
-- 关闭数据库
shutdown immediate;
-- 启动到mount状态
startup mount;
-- 开启归档模式
alter database archivelog;
-- 开启数据库
alter database open;

创建用户

create user c##ggs identified by 123456 default tablespace users temporary tablespace temp;
GRANT CREATE SESSION,CONNECT,RESOURCE,DBA TO c##GGS;
-- 修改任何表的权限
GRANT ALTER ANY TABLE TO c##GGS;
-- 修改系统参数的权限
GRANT ALTER SYSTEM TO c##GGS;
-- 查询任何字典表、任何事务的权限
GRANT SELECT ANY DICTIONARY,SELECT ANY TRANSACTION TO c##GGS;
-- 授予“采集模式”相关的权限，CAPTURE-采集模式，APPLY-复制模式，*-两者
EXECUTE DBMS_GOLDENGATE_AUTH.GRANT_ADMIN_PRIVILEGE('c##ggs','APPLY');

# 切换模式
alter session set container=ORCLPDB;
# 开启
alter pluggable database open;

-- 切换会话到指定数据库
alter session set container=cdb$root; --切换会话到CDB
alter session set container=ORCLPDB; --切换会话到PDB

-- 创建用户
create user ggs identified by 123456 default tablespace users temporary tablespace temp;
GRANT CREATE SESSION,CONNECT,RESOURCE,DBA TO GGS;
-- 修改任何表的权限
GRANT ALTER ANY TABLE TO GGS;
-- 修改系统参数的权限
GRANT ALTER SYSTEM TO GGS;
-- 查询任何字典表、任何事务的权限
GRANT SELECT ANY DICTIONARY,SELECT ANY TRANSACTION TO GGS;
-- 授予“采集模式”相关的权限，CAPTURE-采集模式，APPLY-复制模式，*-两者
EXECUTE DBMS_GOLDENGATE_AUTH.GRANT_ADMIN_PRIVILEGE('ggs','APPLY');

四 Sftp服务搭建

链接: 实测总结挂载远程文件夹方案 smb ftp sftp nfs webdav

外网服务器安装freeSSHd.exe

链接: windows 上搭建 sftp 服务器 --freesshd

注意:
密码正确还连接不上没有用管理员运行
请到进程中杀掉 FreeSSHDService.exe，然后到安装目录下使用管理员权限运行 FreeSSHDService
端口不要使用默认的22，改为10022

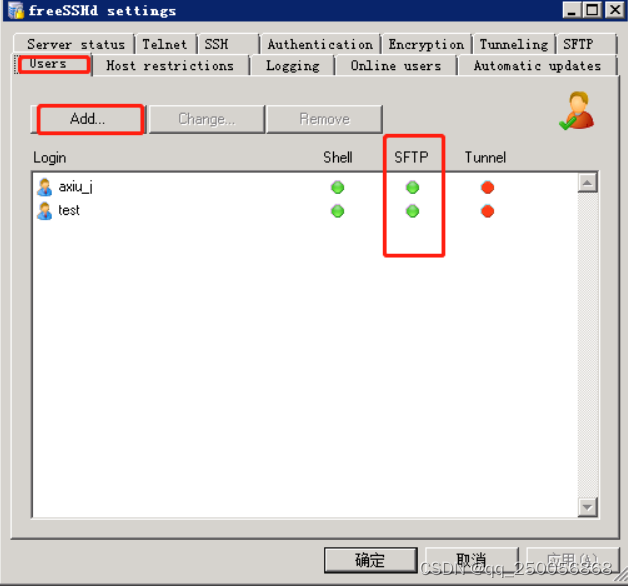

创建用户

在这里插入图片描述

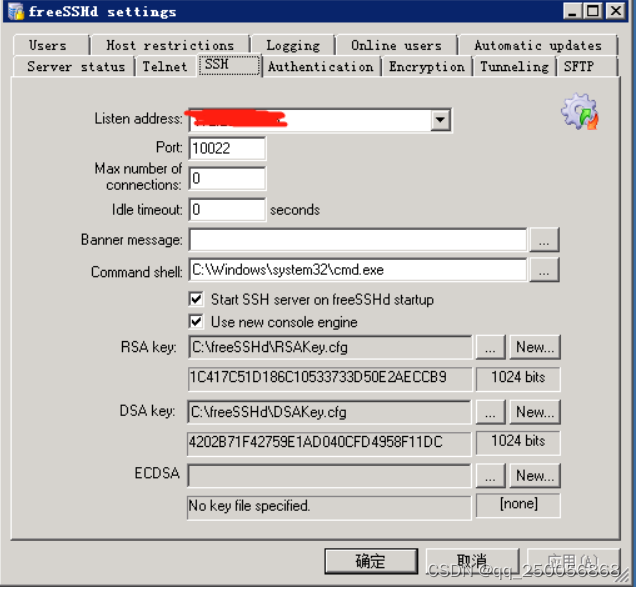

配置SSH
在这里插入图片描述

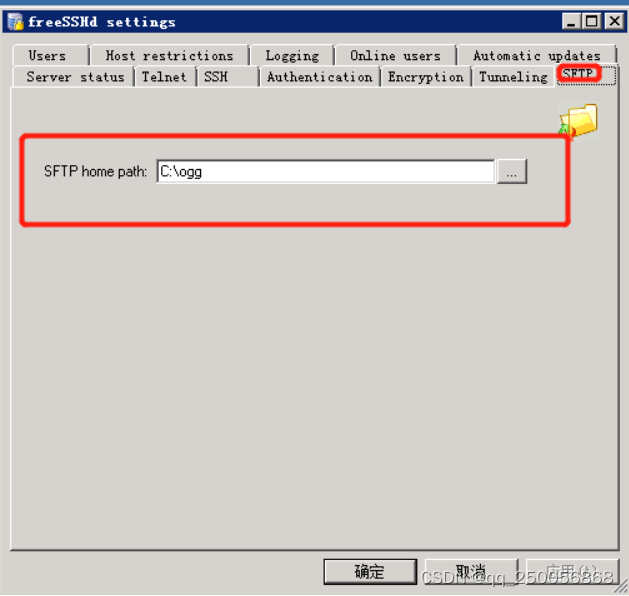

sftp中选择服务端默认路径

在这里插入图片描述

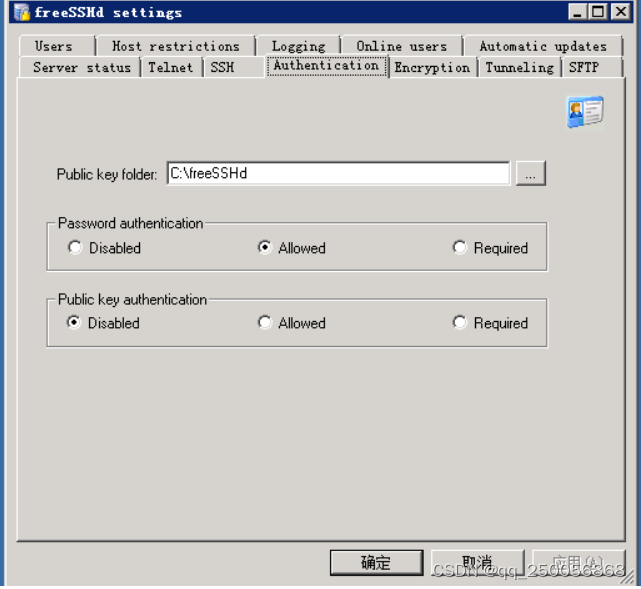

Authentication 设置
Password authentication 一栏要选择 Required ，否则客户端连接时输入密码总是错误

在这里插入图片描述

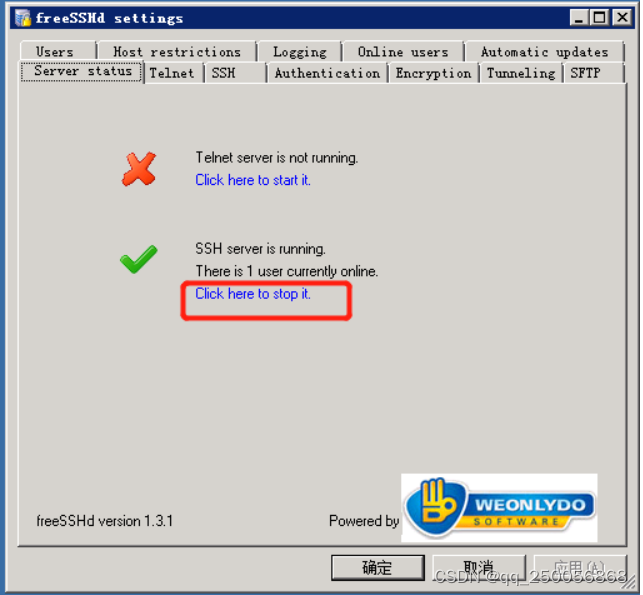

server status 中 run ssh servers

在这里插入图片描述

链接: Windows 下使用 SSHFS 通过 SSH 协议挂载远程服务器目录

方式一：winfsp + sshfs-win （推荐）

sshfs-win：https://github.com/billziss-gh/sshfs-win/releases

winfsp：https://github.com/billziss-gh/winfsp/releases

SSHFS-Win Manager：https://github.com/evsar3/sshfs-win-manager/releases (GUI，可选)

依次安装即可

方式二： win-sshfs + Dokan（旧，不推荐）

五 GoldenGate安装

主从服务器都要安装。

安装 Visual C++

可从Microsoft 官网下载Visual C++可再发行组件包。这里需要安装2010和2013两个版本。
下载后，双击运行安装即可。

安装GoldenGate

可从Oracle 中国下载12版本的GoldenGate。

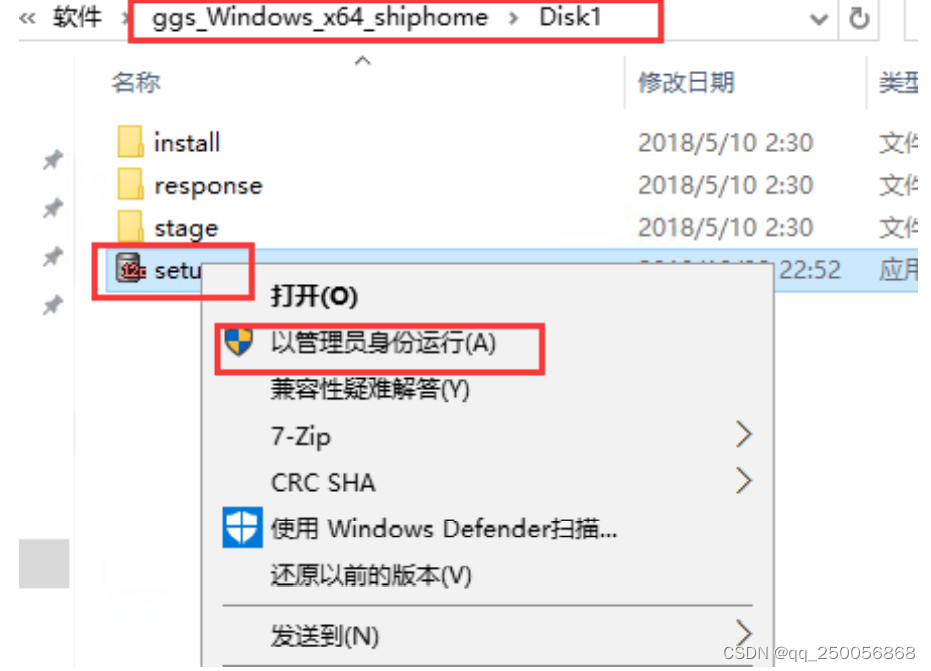

将安装包复制到服务器上，解压后以管理员身份运行 setup.exe 。

在这里插入图片描述

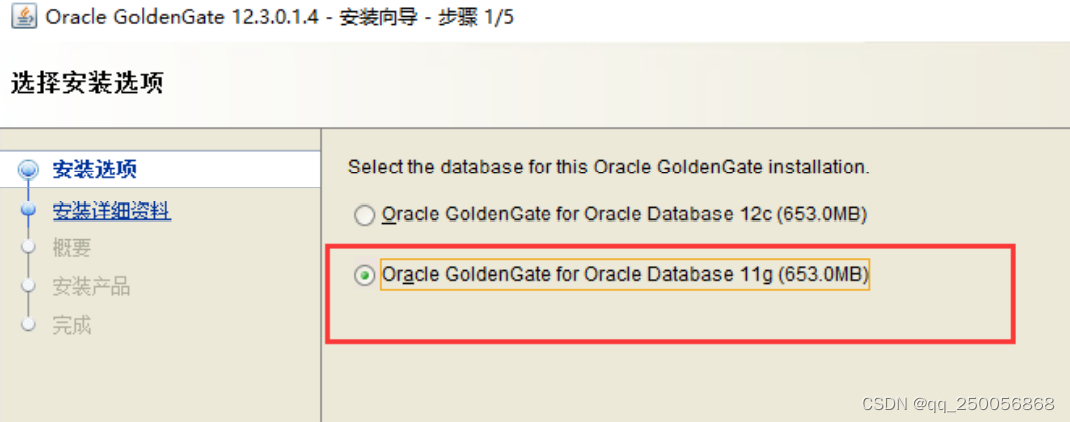

根据数据库版本选择对应的GoldenGate版本，这里选择的是11g的版本。

在这里插入图片描述

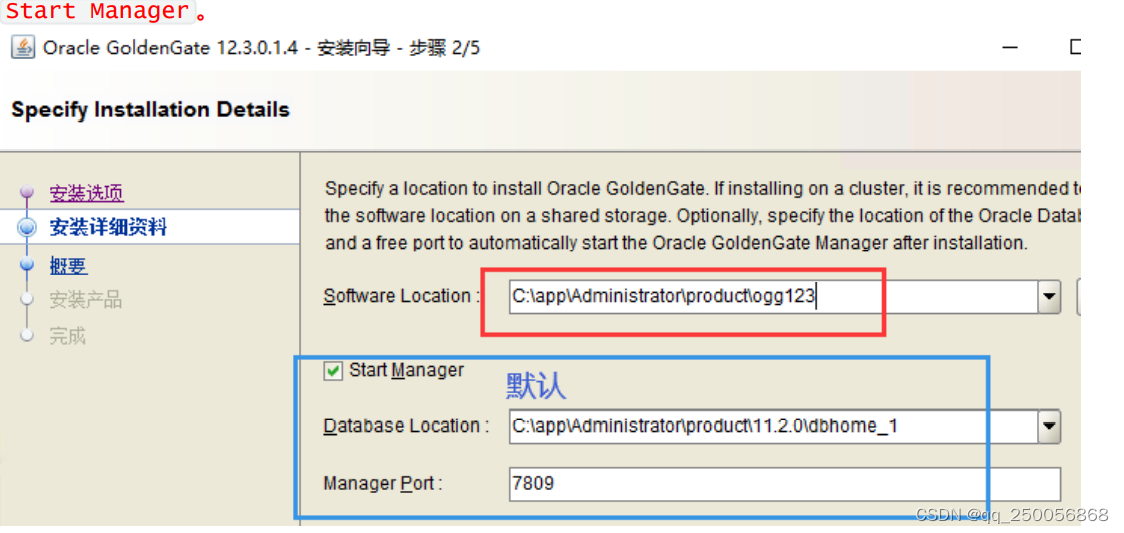

4. 指定安装路径、数据库主目录和端口。如果是使用客户端远程连接数据库，这里就不用勾选

在这里插入图片描述

设置GoldenGate

主服务器设置
创建目录

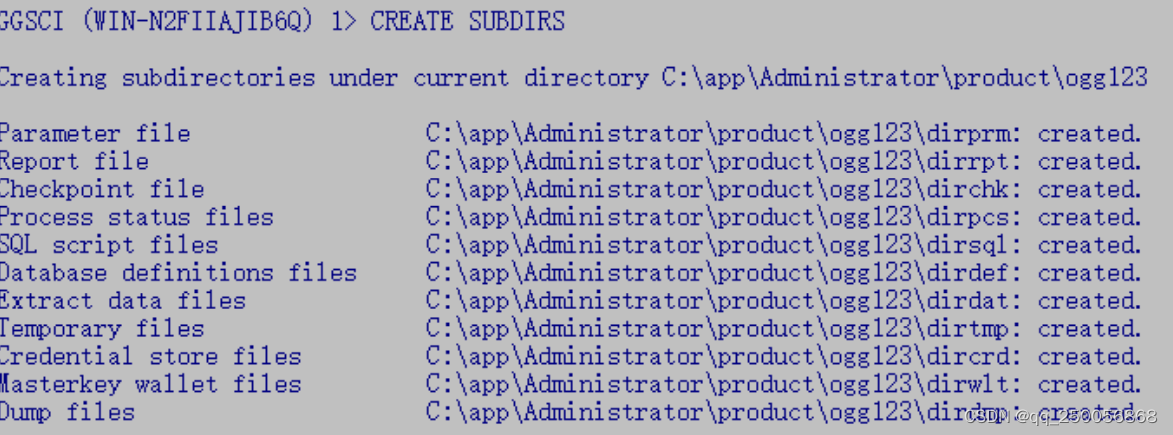

ogg安装目录下，以管理员身份运行 ggsci.exe ，执行 CREATE SUBDIRS 命令创建Oracle
GoldenGate工作目录。

在这里插入图片描述
目录说明如下：

dirchk：存放检查点（Checkpoint）文件
dirdat：存放Trail与Extract文件，以后详述
dirdef：通过DEFGEN工具生成的源或目标的数据定义文件
dirpcs：存放进程状态文件
dirprm：存放参数文件
dirrpt：存放进程报告文件
dirsql：存放SQL脚本文件
dirtmp：当事务所需要的内存超过已分配内存时，缺省存储于此。

将Manager 安装为系统服务

以管理员身份运行 ggsci.exe 。
执行以下命令，创建 GLOBALS 文件。

EDIT PARAMS ./GLOBALS

在 GLOBALS 文件中添加以下内容。 GGMGR 是自定义的服务名称。

MGRSERVNAME GGMGR

保存退出后，在GoldenGate根目录下使用 install 命令安装服务。

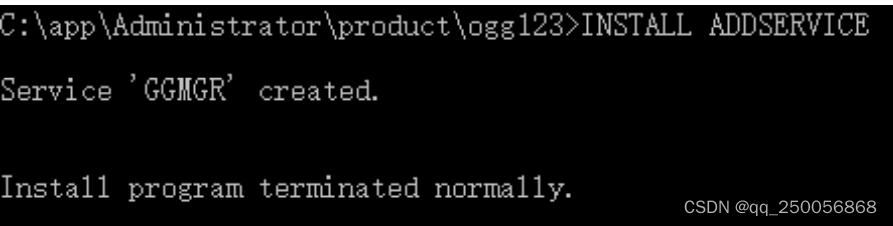

INSTALL ADDSERVICE

在这里插入图片描述

设置跟踪的表

在GGSCI中登录GoldenGate管理用户。

dblogin userid ggs,password 123456

客户端远程连接可以使用：

dblogin userid ggs@xxxx.xxx.x.xx:1521/orclgbk,password 123456

设置要跟踪的表。（可以指定具体的对象，也可以使用通配符，如*）

add trandata xxx.*

配置Manager管理进程

使用 edit params mgr 命令，在弹出的文本中添加以下内容：

port 7500
dynamicportlist 7501-7505
autorestart extract *,waitminutes 2,retries 5

输入 start mgr ，启动mgr进程。

配置Extract抽取进程

使用 edit params eora 命令，在弹出的文本中添加以下内容：

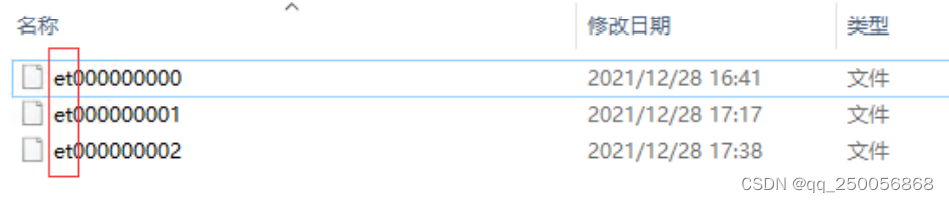

exttrail : 自定义的抽取文件存放路径。最后一个目录一定要是两个字符，表示的是文件名的前
两位。
远程连接数据库，可以使用 userid ggs@xxxx.xx.xx.xx:1521/orclgbk,password 123456

edit params eora

extract eora
userid c##ggs,password 123456
exttrail C:oggdirdatet
SOURCECATALOG orclpdb
table ggs.demo;

注意：SOURCECATALOG orclpdb 是pdb模式添加的额外配置
在这里插入图片描述

在这里插入图片描述

输入以下命令，启动eora进程。

-- 1.从当前时间开始抽取
add extract eora,tranlog,begin now
-- 2.最后一个目录一定要是两个字符。要不然会提示“file portion must be twocharacters.”
add exttrail C:appAdministratorproductogg123dirdatet,extract eora
-- 3.启动eora进程
start eora

配置Data Pump推送进程（因为不能网络传输，此步在内外网交互不做了）

数据泵用于读取本地路径并通过网络将数据发送到远程路径。数据泵为可选配置，但推荐使用。

在源系统的 GGSCI 中，使用 edit params pump_so 命令，创建 data-pump 的参数文件，内容
如下：

extract pump_so
userid ggs,password 123456
rmthost xx.x.xx.xxx, mgrport 7500
// 生成trail数据的目录
rmttrail C:appAdministratorproductogg123dirdatrt
Table xxx.*;

其中：pump_so是数据泵进程的名称。

-- exttrailsource为主服务器的目录
add extract pump_so,exttrailsource C:appAdministratorproductogg123dirdatet
-- rmttrail的地址为从服务器的目录
add rmttrail C:appAdministratorproductogg123dirdatrt,extract pump_so

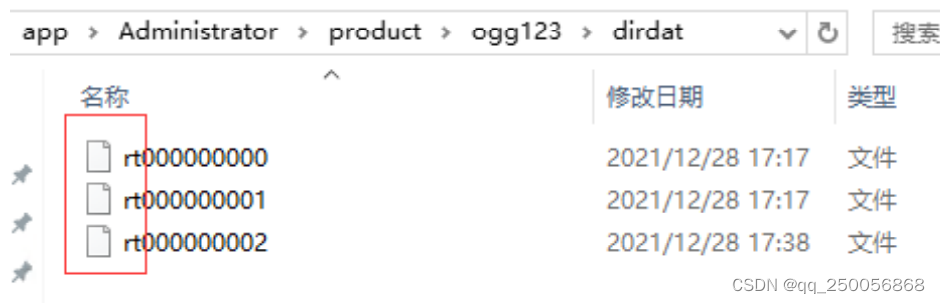

在这里插入图片描述
3. 等从服务器配置好，再启动 pump_so 进程。

start pump_so

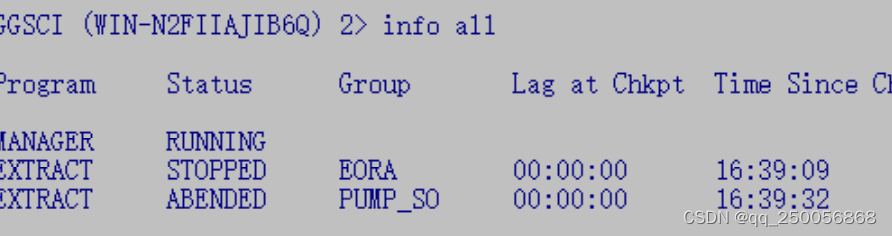

可使用 info all 命令查看进程的运行情况。

在这里插入图片描述

从服务器设置

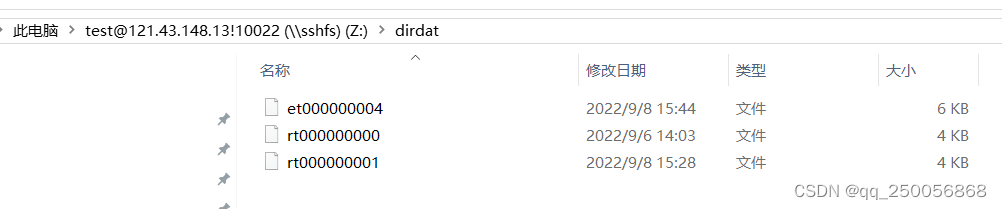

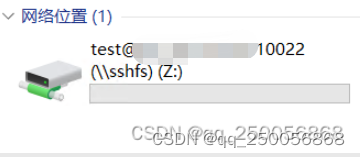

通过sftp 绑定好主服务器的远程目录磁盘为 Z: 盘

在这里插入图片描述

执行主服务器相同的命令这里就简单写出来了

以管理员身份运行 ggsci.exe 。

1.创建Oracle GoldenGate工作目录
CREATE SUBDIRS

2.创建 GLOBALS 文件
EDIT PARAMS ./GLOBALS

3. 在 GLOBALS 文件中添加以下内容。 GGMGR 是自定义的服务名称。
MGRSERVNAME GGMGR
//添加Checkpoint Table
checkpointtable ggs.checkpoint
ALLOWOUTPUTDIR Z:dirdat

4. 保存退出后，在GoldenGate根目录下使用 install 命令安装服务。
INSTALL ADDSERVICE

设置跟踪的表

在GGSCI中登录GoldenGate管理用户，然后设置要跟踪的表。

dblogin userid ggs@xxx.xx.xx.xxx:1521/orclpdb,password 123456

1.设置要跟踪的表
add trandata ggs.demo
add checkpointtable ggs.checkpoint

配置Manager管理进程

edit params mgr

使用 edit params mgr 命令，在弹出的文本中添加以下内容：

port 7500
dynamicportlist 7501-7505
autostart er *
autorestart extract *,waitminutes 2,retries 5
lagreporthours 1
laginfominutes 3
lagcriticalminutes 5
purgeoldextracts Z:dirdatet,usecheckpoints,minkeepdays 3

启动mgr进程

start mgr

配置Replicat进程

edit params repl

1.使用 edit params repl 命令，在弹出的文本中添加以下内容：
配置对象映射时，建议指定具体的对象名称，不要用通配符*。因为当对象找不到时，进程会停止。

replicat repl
userid ggs@xxx.xx.xx.xxx:1521/orclpdb,password 123456
assumetargetdefs
reperror default,discard
discardfile ./dirrpt/repl.dsc,append,megabytes 50
// PDB模式的配置
SOURCECATALOG ORCLPDB
MAP ggs.demo, target ggs.demo;

输入以下命令，启动repl进程。

add replicat repl,exttrail Z:dirdatet,checkpointtable ggs.checkpoint
start repl

防火墙设置（内外网的话外网就开放一个特殊端口给内网）

在防火墙入站规则中放行 7500-7505 端口。

六 GoldenGate卸载

1、运行Run GGSCI
2、停止所有Oracle GoldenGate进程.

STOP ER *

3、停止Manager进程

STOP MANAGER

4、运行deinstall.sh

UNIX and Linux: OGG_home/deinstall/deinstall.sh
Windows: OGG_home/deinstall/deinstall.bat

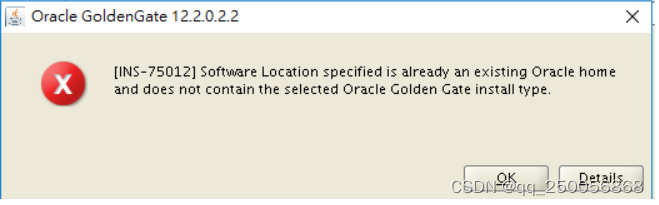

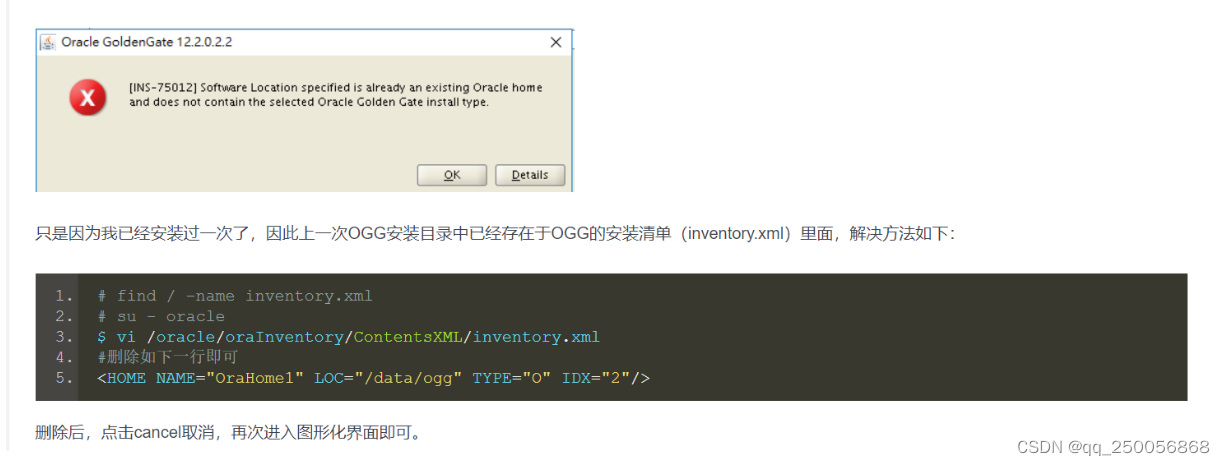

卸载失败提示

在这里插入图片描述
windows : C:Program FilesOracleInventoryContentsXML

在这里插入图片描述

配置DDL 的抽取

DDL（data definition language）是数据定义语言：
DDL比DML要多，主要的命令有CREATE、ALTER、DROP等，
DDL主要是用在定义或改变表（TABLE）的结构，数据类型，
表之间的链接和约束等初始化工作上，他们大多在建立表时使用。
extract 里，默认是不支持 DDL 的抽取
需要配置DDL 的抽取  这样表和字段的变更也能同步了

常见问题

OGG Checkpoint表主表和辅助表 Checkpoint_LOX

Incompatible record (logical EOF) in trail 报错解决

进入logdump命令行

在GoldenGate的安装目录下直接运行./logdump即可

windows ‪ logdump.exe

open dirdat/xxxx  --打开trail文件
ghdr on
pos 1775  --使用上边报错rba号
n          --查看下一条记录
sfh prev   --查看上一条记录header

显示中 Len 312 RBA 2706720 --记录此rba，接下来从这个点开始启动replicat进程

## 下面操作ggsci
GGSCI alter LR_BF9_A , extrba  2706720

info all

stoppped 停止

ABENDED 强制关闭的

RUNNING 运行中的

ogg日志查看

GoldenGate安装根目录下有错误日志，文件名是用户名+err.log ，如 ggserr.log ，不仅可以查看错误信息，还能看数据同步的情况。

重新指定抽取

链接: OGG 手工切换trail文件两种方法

1）使用alter extract ext1 etrollover命令生成新的trail文件，extract，pump进程必须先停止，并且要必须指定datapump和replicat进程的seqno序号，否则进程不会自动从新的trail文件同步数据。
2）SEND extract ext1, ROLLOVER 名称生成新的trail文件不需要停止进程，也不需要知道seqno序号，可以继续同步数据。
3）alter extract ext1 etrollover 应用场景一般在初始化数据或者指定时间点开始开始抽取数据时，重新生成trail文件，并指定从新的trail文件号开始抽取数据，防止以前trail文件的干扰，SEND extract ext1, ROLLOVER 应用一般在修改trail文件大小时在线修改不影响业务正常运行。

--前滚重新生成一个新的队列文件
alter extract eora etrollover

--从指定时间重新抓取（重新抓取数据前提：归档文件没有删除）
ALTER EXTRACT eora, TRANLOG, BEGIN 2022-09-05 06:00

--重置抽取进程，本地文件序列号从0开始生成。
alter extract eora,extseqno 0,extrba 0


--重置读取进程，重新从0号trial文件开始读取。
alter replicat repl,extseqno 4,extrba 0

-- 重新应用数据
start replicat repl nofilterduptransactions

pump遇到ogg-01052

链接: 【ogg实战】pump遇到ogg-01052

No recovery is required for target file C:oggdirdatrt000000000, at RBA 0
ext没问题，pump没有投递给目标端，创建pump的路径没问题，初始化一下序列号即可
我遇到的是ogg-01052应该是没找到源文件，创建plzsi时路径肯定是没问题，因此就是文件名的问题，文件名的序列是00000，而dirdat文件是1814开始的，可能是手贱把plzsi的seq重置0了，没记录日志，也查不出来了

OGG Trail分析利器-Logdump

链接: OGG Trail分析利器-Logdump

运行ggsci.exe提示找不到OCI.dll

Oracle 客户端或服务端未安装。

表不存在时，Replicat进程会异常结束

integrated 集成模式设置

<=11.2.0.4版本，需要解决 Patch 17030189 is required… 的问题

cd C:appAdministratorproductogg123
sqlplus sys/orcl@192.168.0.53:1521/orclgbk as sysdba
SQL> @prvtlmpg.plb
输入创建的GoldenGate管理用户

注册extract 进程并使用integrated模式

register extract eora database
add extract eora,integrated tranlog,begin now
add exttrail C:appAdministratorproductogg123dirdatet,extract eora
start eora

3.注册replicat 进程并使用integrated模式

add replicat repl,integrated,exttrail
C:appAdministratorproductogg123dirdatrt, NODBCHECKPOINT
dblogin userid ggs,password 123456
register replicat repl database
start repl

最后

以上就是隐形心锁为你收集整理的Oracle GoldenGate实现数据同步(Windows环境下的内外网同步)的全部内容，希望文章能够帮你解决Oracle GoldenGate实现数据同步(Windows环境下的内外网同步)所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：Oracle
浏览次数：75 次浏览
发布日期：2023-11-27 17:40:04
本文链接：https://www.kaopuke.com/article/k-p-k_13_u_23_o_10_f1_13_j_6_x.html

Oracle GoldenGate实现数据同步(Windows环境下的内外网同步)

概述

一 前言

GoldenGate基本概念

GoldenGate 基本架构

二 进入本次的应用场景介绍

因内外网的特殊性，无法直接通过网络传输推送数据

解决方案：

运行环境

三 数据库设置

安装Oracle

启用OGG

开启归档日志

开启强制日志

开启最小附加日志

创建用户

从数据库配置

四 Sftp服务搭建

外网服务器安装freeSSHd.exe

创建用户

五 GoldenGate安装

安装 Visual C++

安装GoldenGate

设置GoldenGate

将Manager 安装为系统服务

设置跟踪的表

配置Manager管理进程

配置Extract抽取进程

配置Data Pump推送进程 （因为不能网络传输，此步在内外网交互不做了）

从服务器设置

设置跟踪的表

配置Manager管理进程

配置Replicat进程

防火墙设置 （内外网的话 外网就开放一个特殊端口给内网）

六 GoldenGate卸载

配置DDL 的抽取

常见问题

Incompatible record (logical EOF) in trail 报错解决

info all

ogg日志查看

重新指定抽取

pump遇到ogg-01052

OGG Trail分析利器-Logdump

运行ggsci.exe提示找不到OCI.dll

表不存在时，Replicat进程会异常结束

integrated 集成模式设置

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

一前言

二进入本次的应用场景介绍

三数据库设置

配置Data Pump推送进程（因为不能网络传输，此步在内外网交互不做了）

防火墙设置（内外网的话外网就开放一个特殊端口给内网）

发表评论取消回复
