概述

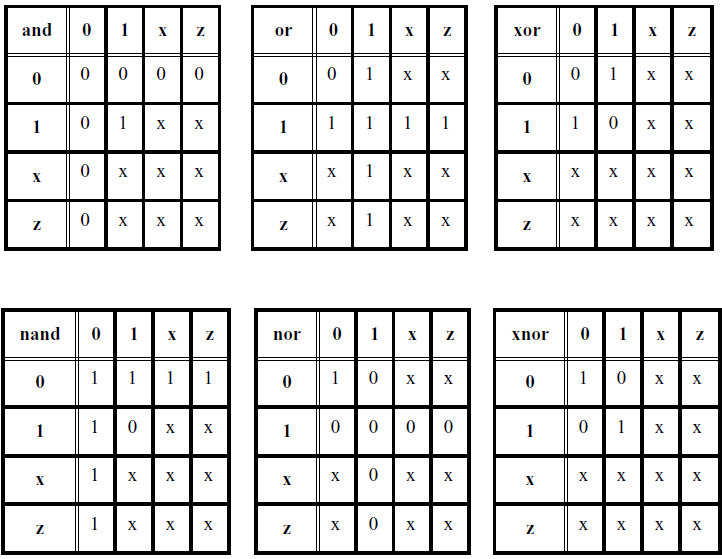

一. 门电路真值表

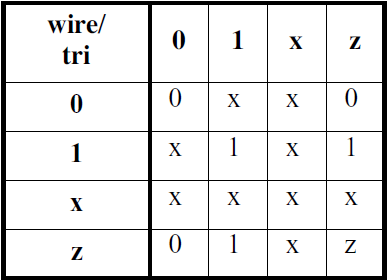

二. 线网真值表
三. case比较真值表
| casex | 0 | 1 | x | z |
| 0 | 1 | 0 | 1 | 1 |
| 1 | 0 | 1 | 1 | 1 |
| x | 1 | 1 | 1 | 1 |
| z | 1 | 1 | 1 | 1 |
| casez | 0 | 1 | x | z |
| 0 | 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 | 1 |
| x | 0 | 0 | 1 | 1 |
| z | 1 | 1 | 1 | 1 |
| case | 0 | 1 | x | z |
| 0 | 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 0 | 0 |
| x | 0 | 0 | 1 | 0 |
| z | 0 | 0 | 0 | 1 |
