概述
设计思路：
首先设计一位半加器，利用层次化设计的思想借助一位半加器实现一位全加器
知识储备：
半加器：

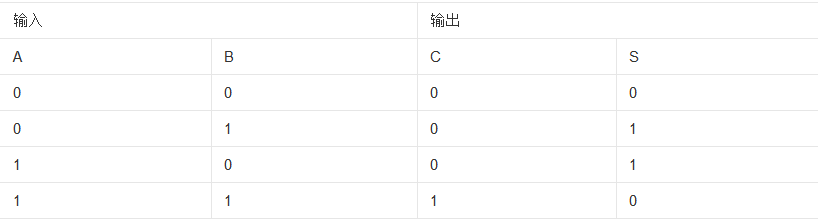

1、真值表：
2、关系式：
全加器：
1、真值表：
2、由半加器实现的方法如实现方法中所示
附：
1、各种门电路的图形符号：
2、各种逻辑运算的字母符号
quartus使用问题：

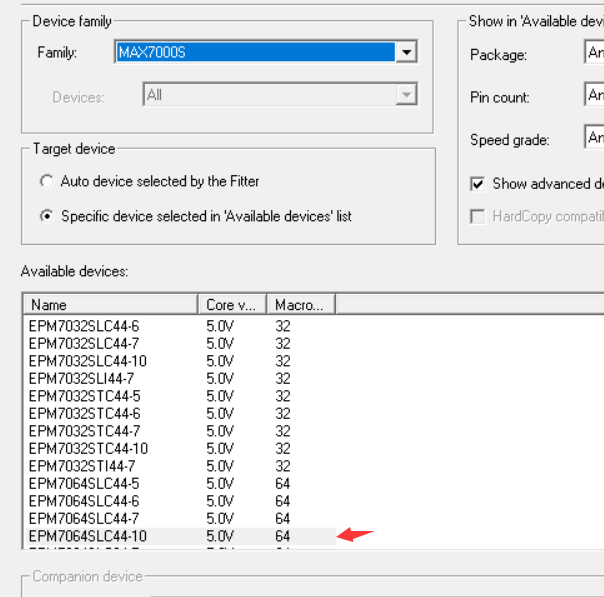

创建工程时芯片的选择：
这里博主使用的是介个（如下图），暂时没有仔细研究，日后补充
仿真：

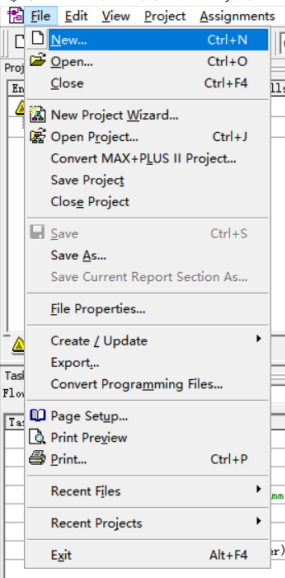

1、创建仿真文件：
（1）
（2）

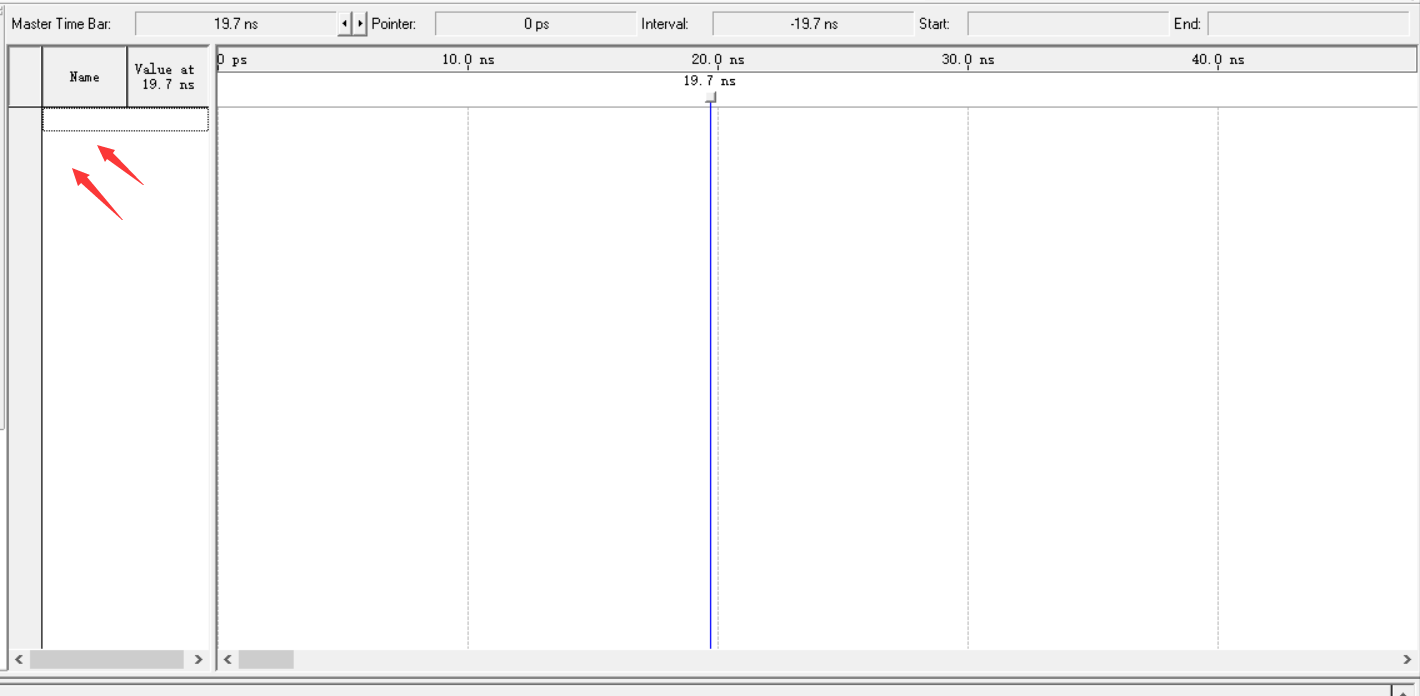

2、添加引脚：

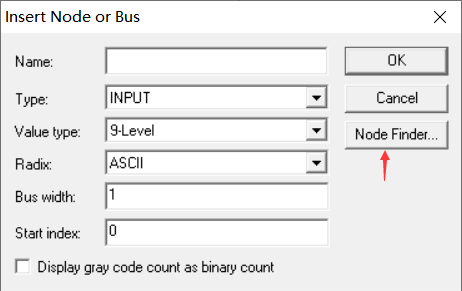

（1）双击箭头处
（2）
（3）
3、设置仿真时间：
（1）

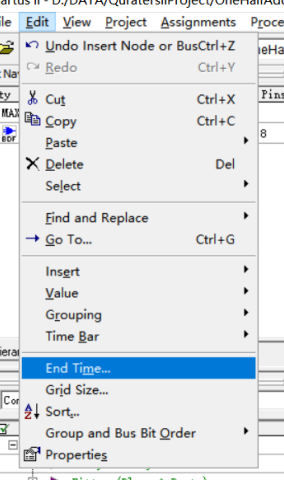

（2）设置为10us
4、输入信号的设置：

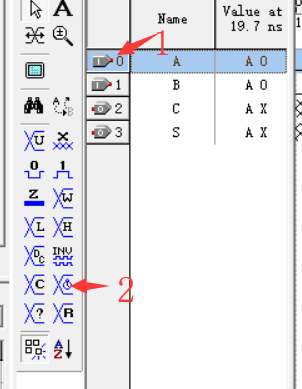

(1)点击此处设置输入信号：
（2）A信号此处的值改为500、B改为250
5、保存仿真文件

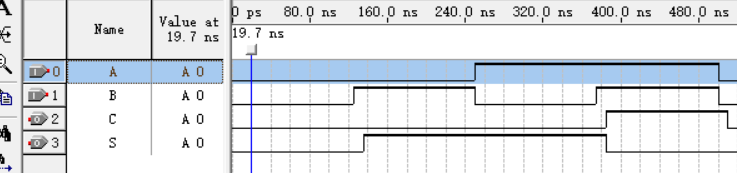

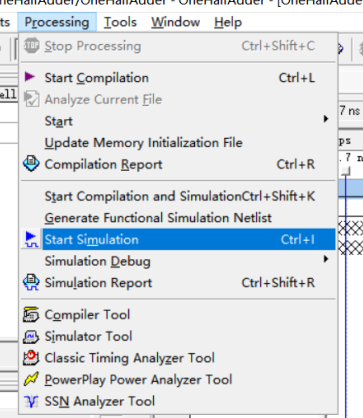

6、进行仿真
实现方法：
（此处创建工程等过程具体操作不再赘述）
1、创建工程OneHalfAdder(一位半加器)

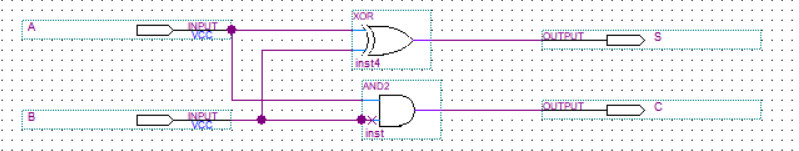

2、按图示方法创建原理图
3、编译、仿真

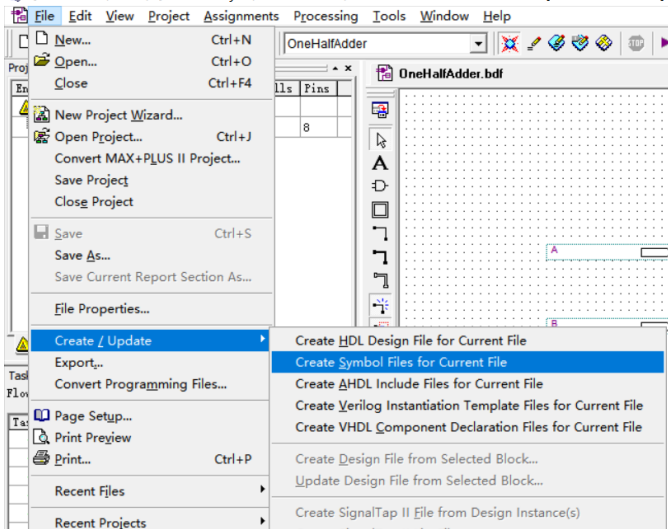

4、生成半加器符号图：
5、将图示两个文件复制到OneFullAdder（一位全加器）当中

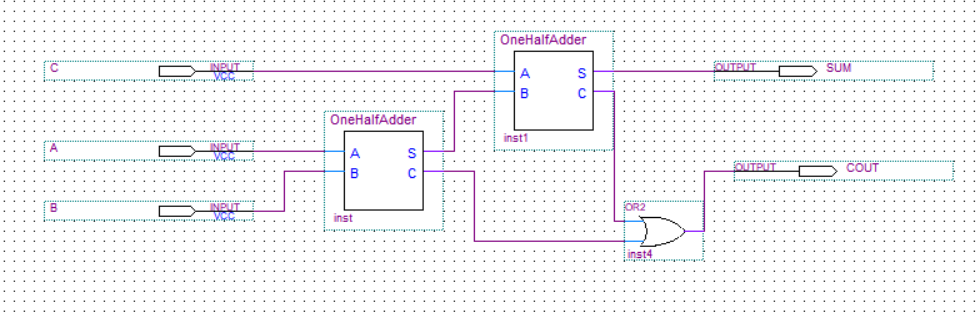

6、创建OneFullAdder工程，按照下图所示连接电路，编译、仿真。
7、相同方法生成符号图、并将相应的文件复制到FourFullAdder当中
注：OneHalfAdder的两个文件也要添加到FourFullAdder中，否则报如下错误

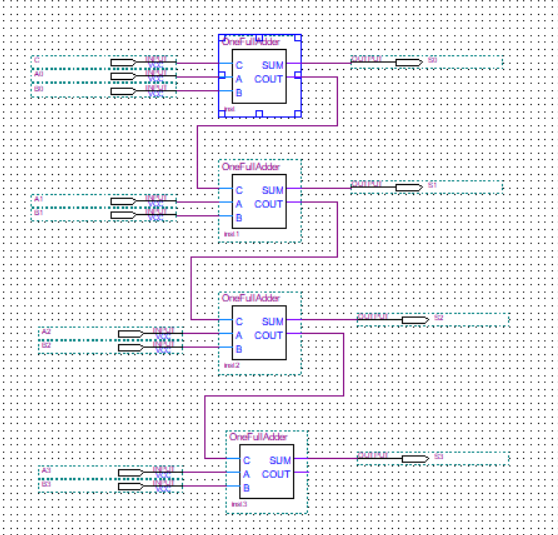

8、按照下图所示完成电路的连接
9、编译、仿真、完成
