JS+html5 canvas实现的简单绘制折线图效果示例

213 阅读 0 评论 141 点赞

我是靠谱客的博主安详白羊，最近开发中收集的这篇文章主要介绍JS+html5 canvas实现的简单绘制折线图效果示例，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

本文实例讲述了JS+html5 canvas实现的简单绘制折线图效果。分享给大家供大家参考，具体如下：

1、实例代码：

<!DOCTYPE html>
<html>
  <head>
    <meta charset='utf-8'>
    <title>画图</title>
    <style>
      #divContainer{
        margin-top: 20px;
        text-align: center;
      }
      #cv{
        width: 300px;
        height: 200px;
        border-bottom: 2px solid #000;
        border-left: 2px solid #000;
      }
    </style>
  </head>
  <body>
    <div id="divContainer">
      铝锭价走势图<br/>
      <canvas id="cv">你的设备不支持图表数据显示</canvas>
    </div>
    <script>
      (function(){
        window.onload = function(){
          //数据源
          var dict = [
            {x: "2015-04-24", y: 13400},
            {x: "2015-04-25", y: 13380},
            {x: "2015-04-26", y: 13370},
            {x: "2015-04-27", y: 13370},
            {x: "2015-04-28", y: 13380}
          ]
          //数据源提取
          var len = dict.length;
          var xArr = [], yArr = [], tmp_yArr = [];
          for(var i=0; i<len; i++){
            xArr.push(i * 60);
            tmp_yArr.push(dict[i].y);
          }
          var tmp_minY = Math.min.apply(Math, tmp_yArr);//最小值
          var tmp_maxY = Math.max.apply(Math, tmp_yArr);//最大值
          if(tmp_maxY - tmp_minY <= 100){
            for(var i=0; i<len; i++){
              yArr.push(tmp_yArr[i] - tmp_minY + 50);//与最小的做比较
            }
          }
          else{//如果相差太大会导致图表不美观
            for(var i=0; i<len; i++){
              yArr.push(tmp_yArr[i] / 500);
            }
          }
          var minY = Math.min.apply(Math, yArr);
          var maxY = Math.max.apply(Math, yArr);
          //canvas 准备
          var canvas = document.getElementById("cv");//获取canvas画布
          var ctx = canvas.getContext("2d");
          //画折线
          for(var i=0 ;i<len; i++){
            var x = xArr[i];
            var y = maxY - yArr[i] + minY;
            if(i === 0){
              ctx .moveTo(x, y);
            }
            else{
              ctx .lineTo(x, y);
            }
          }
          ctx .stroke();
          //画点
          for(var i=0; i<len; i++){
            var x = xArr[i];
            var y = maxY - yArr[i] + minY;
            var xMemo = dict[i].x;
            var yMemo = "¥" + dict[i].y;
            ctx.beginPath();
            ctx.fillStyle = "#000";
            ctx.arc(x, y, 2, 0, 2*Math.PI);//画点
            ctx.fill();
            ctx.fillText(yMemo, x + 3, y - 10);
            ctx.fillText(xMemo, x + 3, canvas.height - 10, 40);//画文字
          }
        }
      })();
    </script>
  </body>
</html>

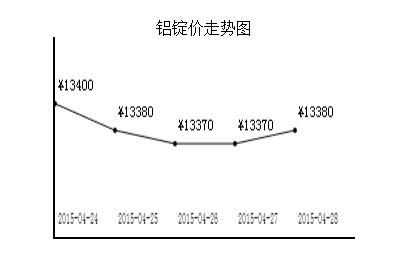

2、运行效果图如下：

更多关于JavaScript相关内容感兴趣的读者可查看本站专题：《JavaScript图形绘制技巧总结》、《JavaScript图片操作技巧大全》、《JavaScript运动效果与技巧汇总》、《JavaScript切换特效与技巧总结》、《JavaScript错误与调试技巧总结》、《JavaScript数据结构与算法技巧总结》、《JavaScript遍历算法与技巧总结》及《JavaScript数学运算用法总结》

希望本文所述对大家JavaScript程序设计有所帮助。
