3DSMAX演示一个硬表面模型UV展开的方法

本教程是向大家介绍3DSMAX演示一个硬表面模型UV展开的方法，内容有点多，但介绍地很详细，教程实用性很强，转发过来，希望对大家有所帮助。

具体操作步骤如下：

首先创建一个简单的模型，这个并不是很复杂，但是它有足够的面，不同的形状，让我以不同的技术为大家讲解如何进行应用。 （图01）

图01

第一步

我们将首先成立一个检查模式，我们可以直观地看到材质贴图是否产生拉伸，以及快速的解决这个问题。

打开材料编辑器（M键），选择材质球，在其中建立你的检查模式。下一步，根据Blinn材质球的基本参数 ，你会看到Ambient、Diffuse和Specular三个属性。点击Diffuse后面的小方框。（图02）

图02

第二步

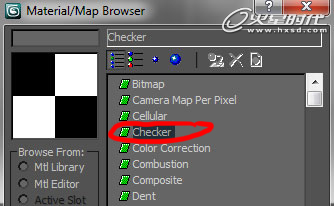

在弹出的Material/Map Browser 中选择Checker。（图03）

图03

第三步

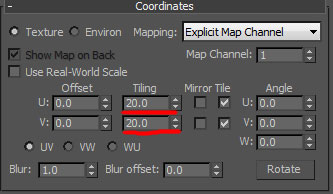

现在，该贴图已经加载到材质球上，我们要设置平铺，以便我们能更清楚地看到模型上一个细小的拉伸。将Tiling的U和V的值改为20或更高的值。（图04）

图04

第四步

将这个材质球赋予给模型。（图05）

图05

第五步

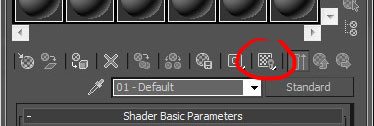

尽管我们将材质赋予给了模型，但模型显示的还是灰色。为了使我们的观察材质，我们需要点击下图的按钮，这样网格才会在模型上呈现。（图06）

图06

第六步

现在看下模型，有一些非常大的拉伸，现在我们要解决这个问题。（图07）

图07

第七步

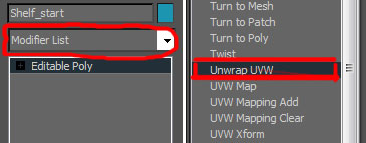

首先，我们将模型的UV进行拆分，在Modifier下拉菜单中选择Unwrap UVW。（图08）

图08

第八步

点击Parameters下的Edit按钮，弹出Edit UVWs窗口。（图09）

图09

第九步

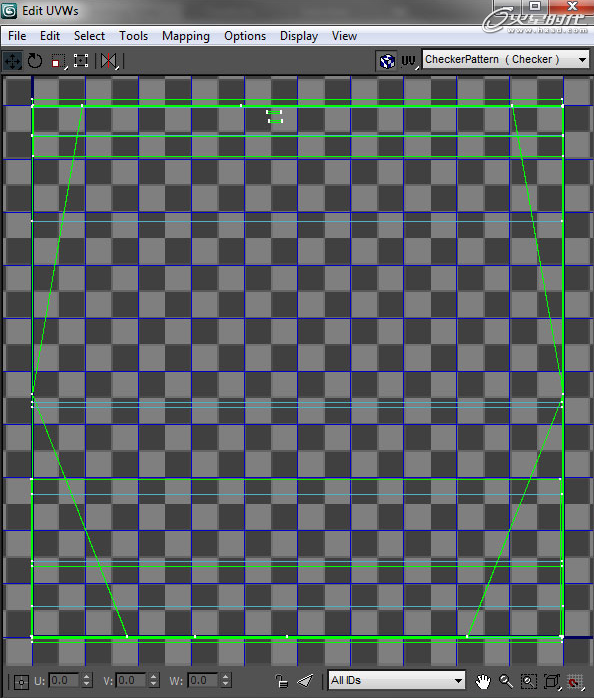

这个窗口包含所有模型的UV信息，现在的UV布局非常乱，不知道哪里是什么。

下面我就告诉你如何将这个进行整理，并且过程非常简单。（图10）

图10

第十步

3ds Max软件有一个很好的小方法，将模型的每一个面自动拉平。 打开Unwrap UVW的下拉菜单，选择Face。（图11）

图11

第十一步

移动到Edit UVWs窗口，Ctrl + A选择所有。（图12）

图12

第十二步

下一步选择Mapping > Flatten Mapping…（图13）

图13

第十三步

弹出Flatten Mapping窗口，在这个窗口中你可以看到几个属性，而我一般使用默认设置，点击确定 。（图14）

图14

第十四步

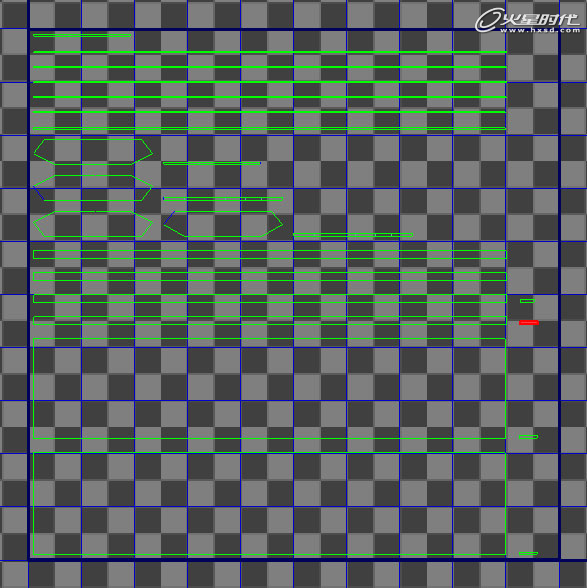

现在你可以看到UV布局，已经非常平整，并且你可以辨认模型的具体区域。这仍然不是十全十美，我们需要安排UV可以节省使用空间。（图15）

图15
