13寸Touch Bar版Macbook Pro拆解图赏:毫无维修价值

大约两个星期前，苹果正式发布了新一代13英寸系列Macbook Pro产品，其中搭载全新Touch Bar功能的高配版机型备受关注。

众所周知，苹果近两年为了追求轻薄而对Macbook Pro机身背部的硬件进行了大规模的集成化设计，CPU、GPU、内存统统被焊在了主板上，为拆机维修带来了很大麻烦。

那么，类似的情况不会不在Touch Bar版的Macbook Pro身上变本加厉呢？iFixit小组的拆解为我们给出了答案。

首先来明确一下Touch Bar版本13英寸Macbook Pro的基本硬件配置：

- 13.3英寸IPS视网膜显示屏，分别率2560*1600，像素密度227dpi，支持P3色域；

- Intel Core i5（Skylake）双核处理器，默频2.9Ghz、睿频3.3GHz，集成Intel Iris 550图形核心；

- 8GB LPDDR3-2133板载内存；

- 256GB、512GB或1TB主板集成PCIe SSD固态硬盘；

- 四个USB-C接口，支持Thunderblot 3、DisplayPort、USB 3.1；

- 集成Touch ID模块和Touch Bar触摸屏；

- Force Touch触摸板。

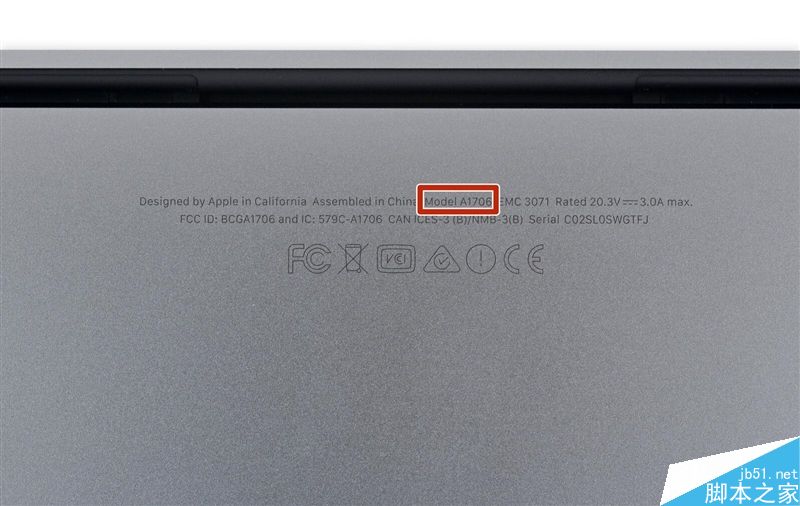

此次拆解的机型在美国FCC认证登记的型号为A1706。

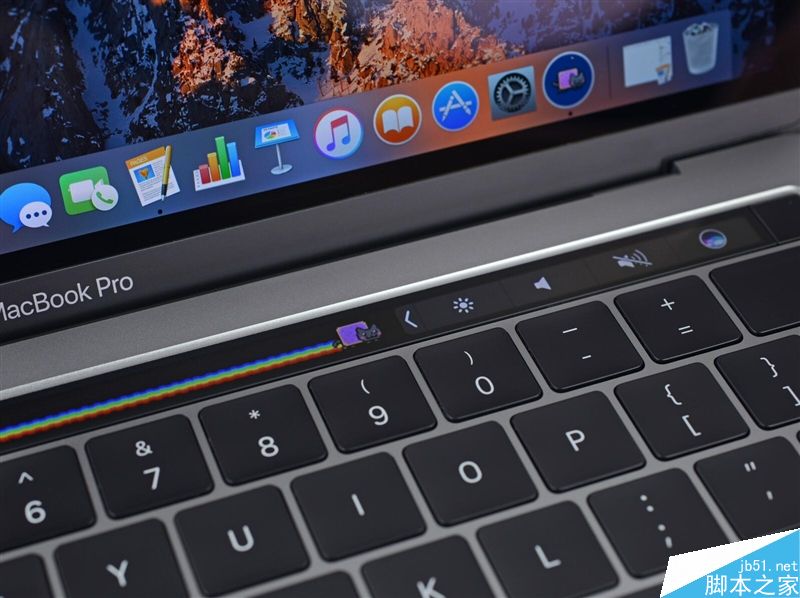

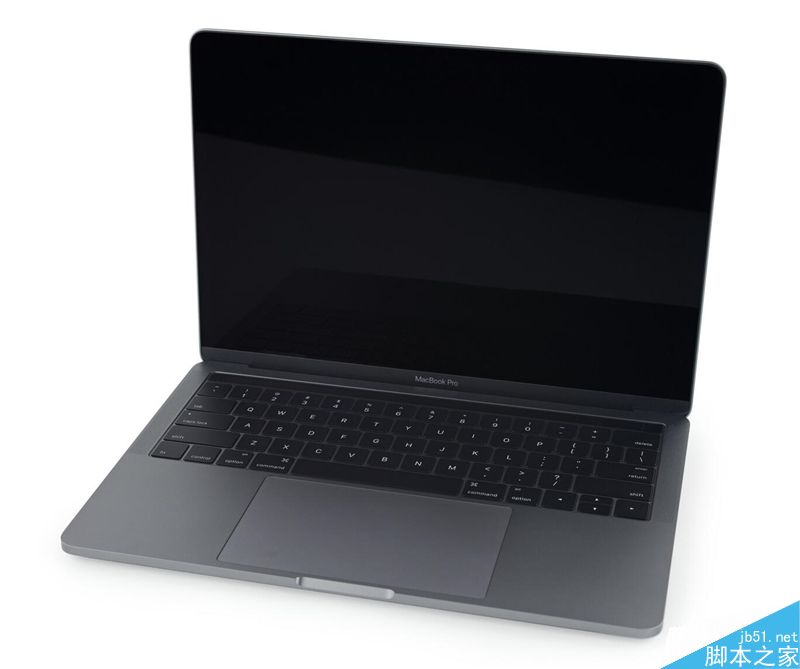

位于键盘上部的一窄条Touch Bar触摸显示屏能够显示各种有趣的图形。

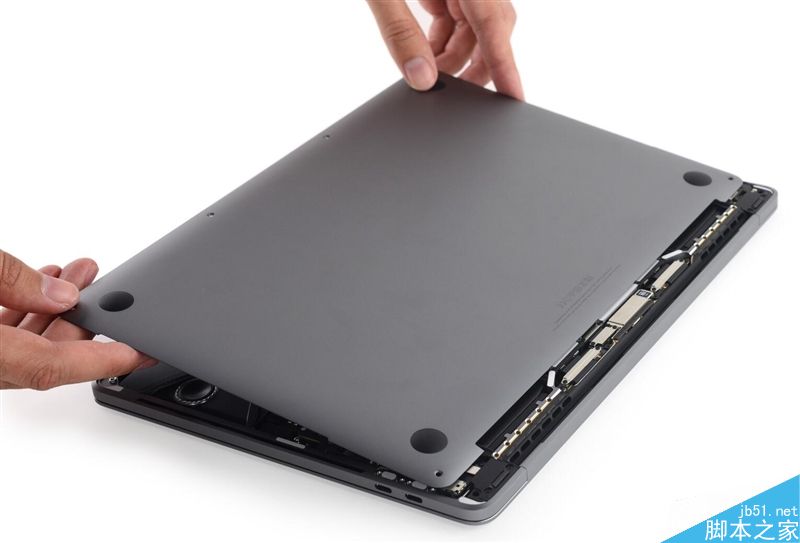

拆机的第一步就是用螺丝刀送掉底壳的螺丝，然后拿下机壳。

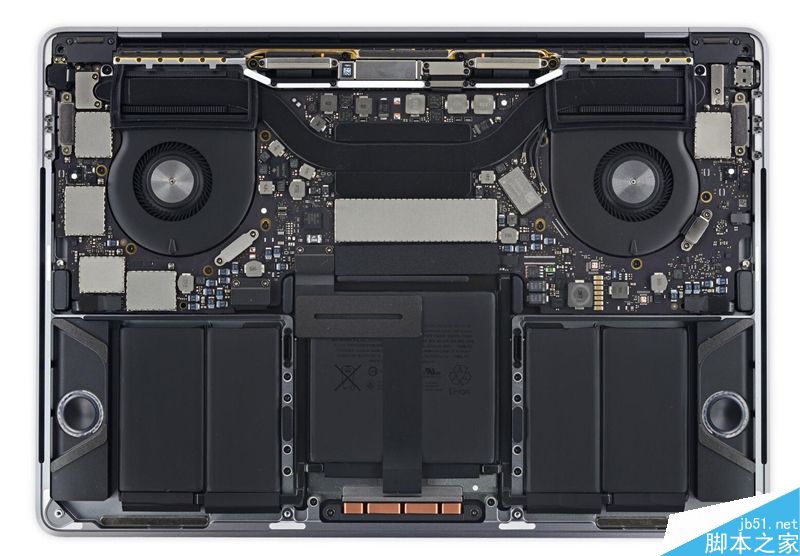

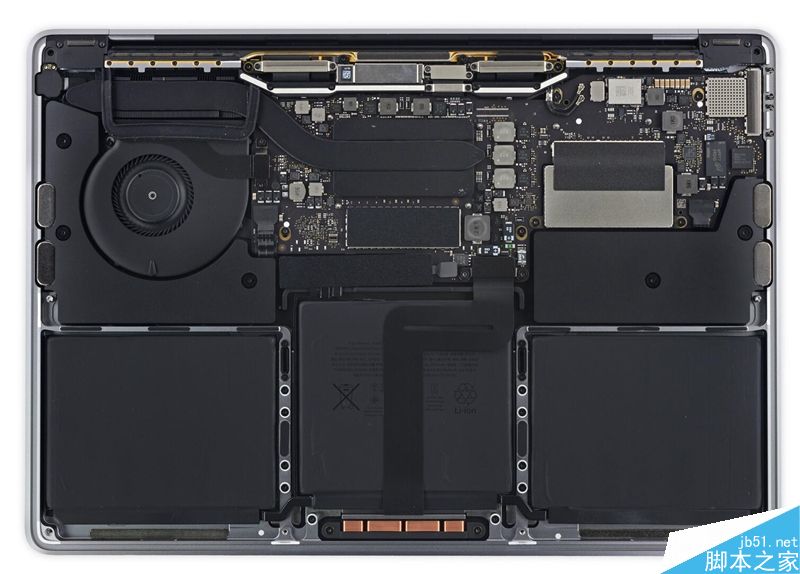

上面两幅照片中，位于上部的是TouchBar版Macbook Pro的内部构造，相比下部图片中的普通版MacBook Pro，风扇的数量增加到了两个，但每个风扇更小，同时电池总体积有明显的缩小。这意味着续航的缩短。

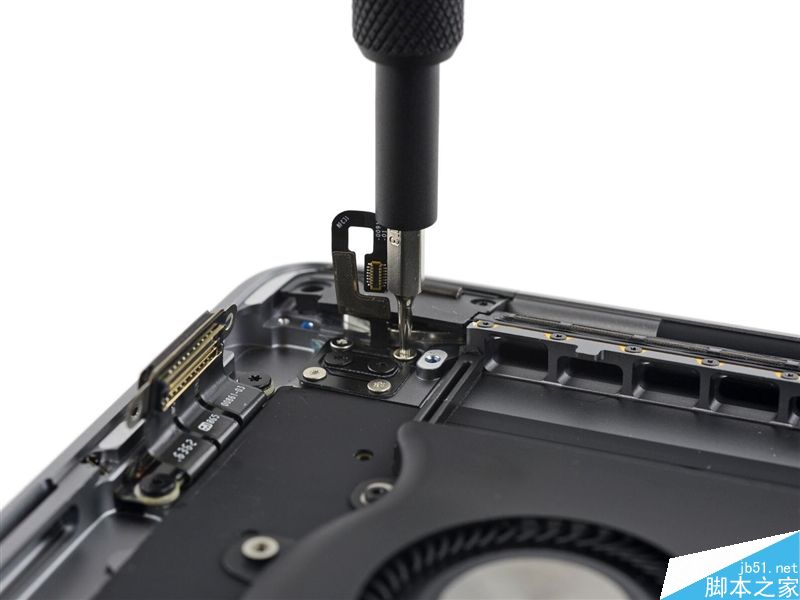

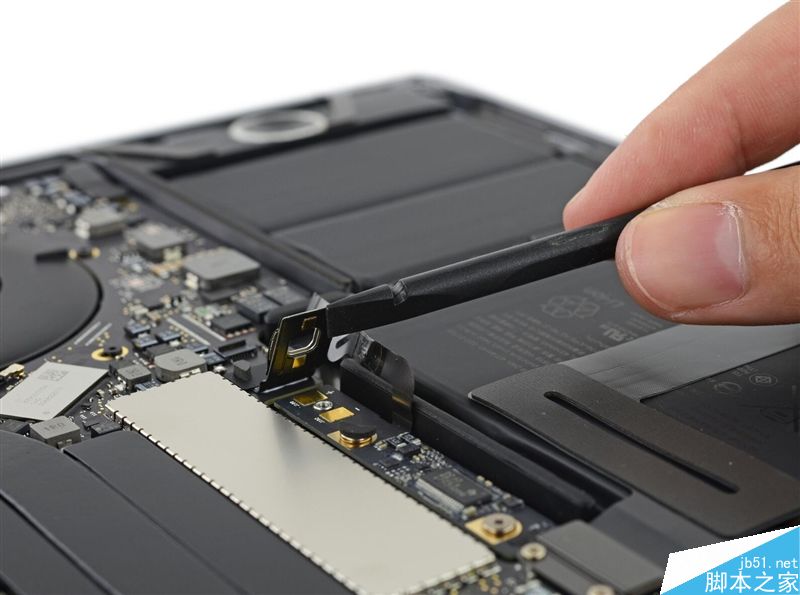

Macbook Pro的电池两极采用这种压片固定，非常的牢靠。

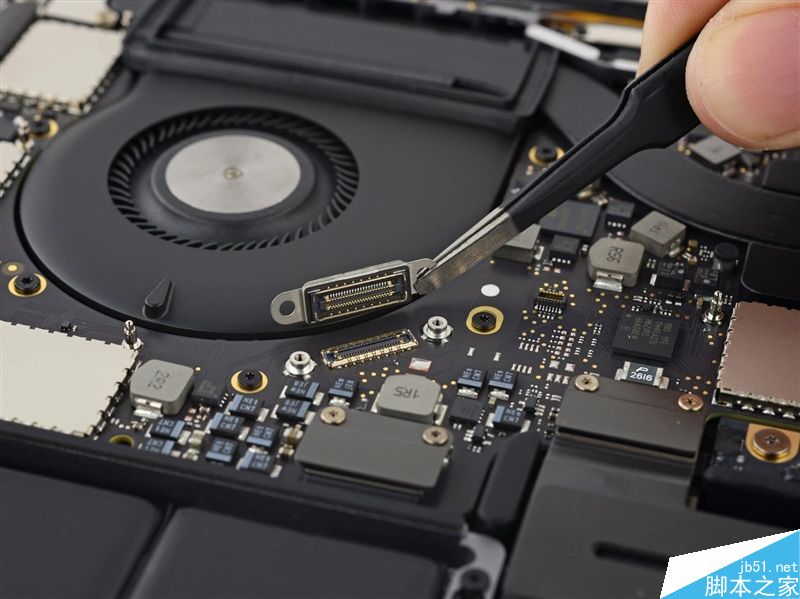

这可能是一个检测接口，用于测试电路和固件问题。

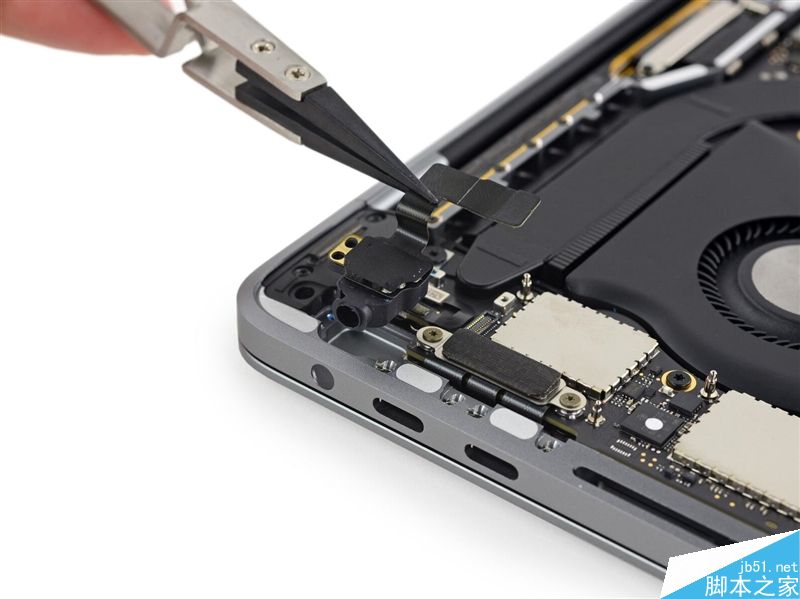

模块化的耳机插孔，没有提供麦克风功能支持。

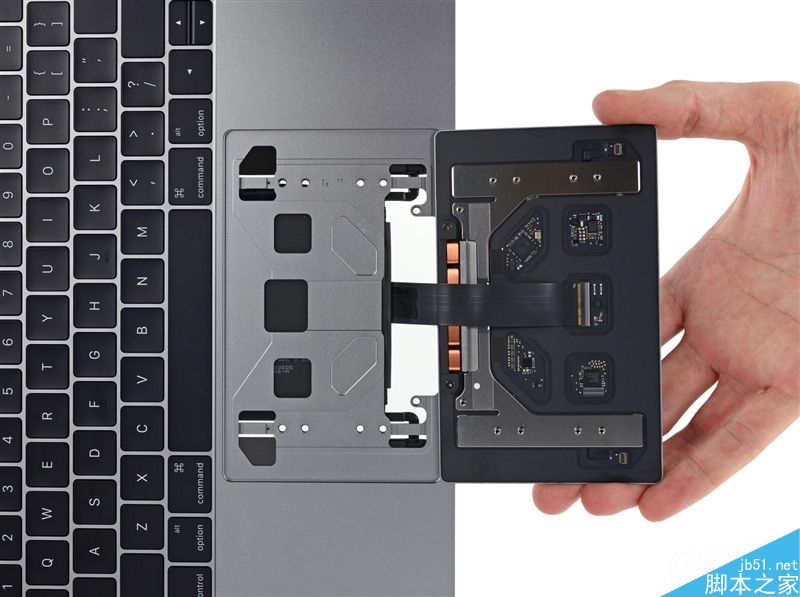

想要拆掉触摸板你需要拧掉总共10颗螺丝，而且还要当心别碰坏了背面的排线。

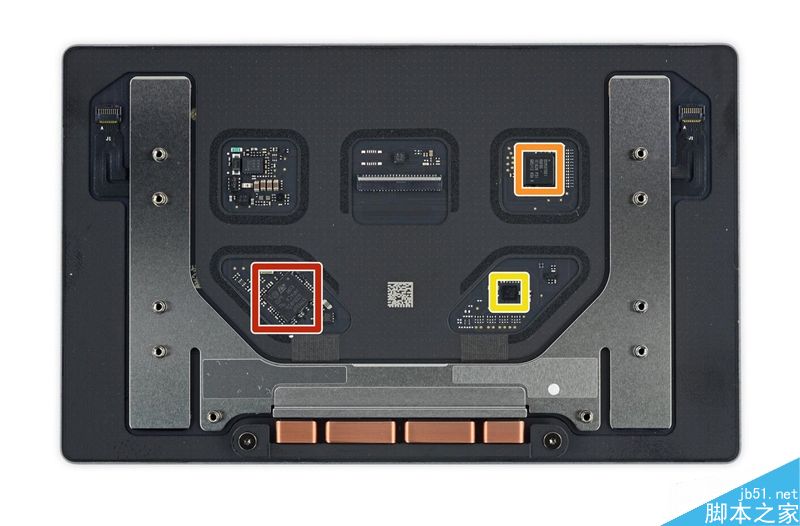

触摸板背后的主控芯片、电源芯片和压感芯片。

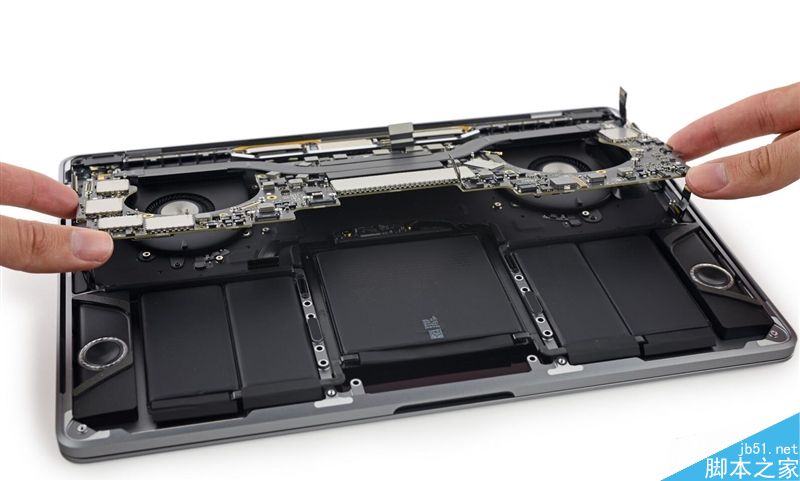

在松掉几个排线之后我们终于可以拿下Macbook Pro的主板了，上面布满了各种芯片。

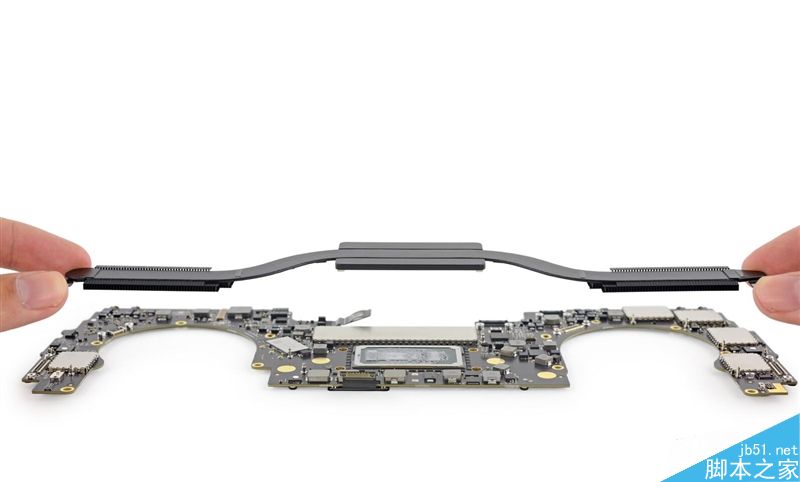

取下连接散热系统的热管。

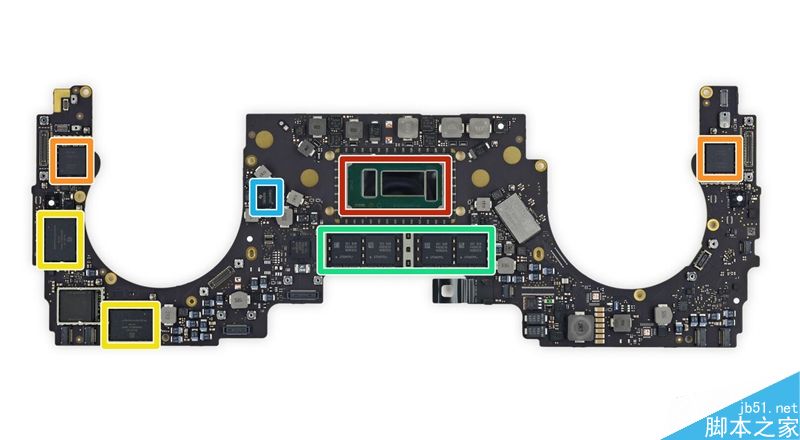

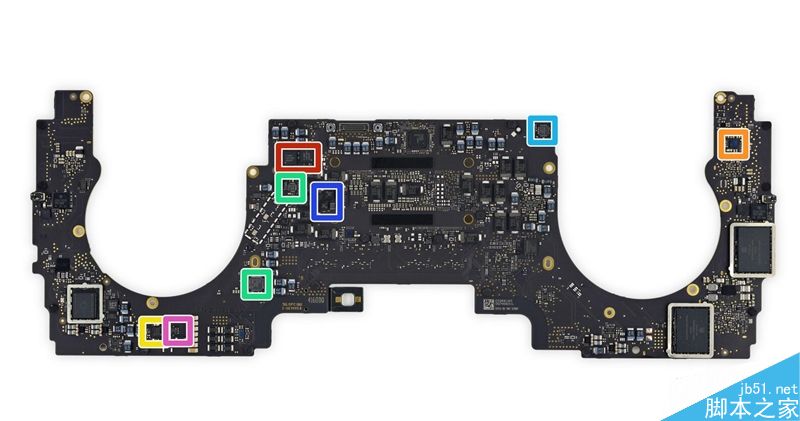

重点来了，红色方框中的是Intel Core i5-6267U双核处理器；主板两边的土黄色方框中是Intel JHL6540 Thunderbolt 3控制器；正黄色方框中的是两颗SanDisk 64GB NAND闪存（主板背后还有两颗，组成容量256GB的板载SSD）；绿色方框中为四颗三星DDR3 DRAM芯片，构成8GB内存。

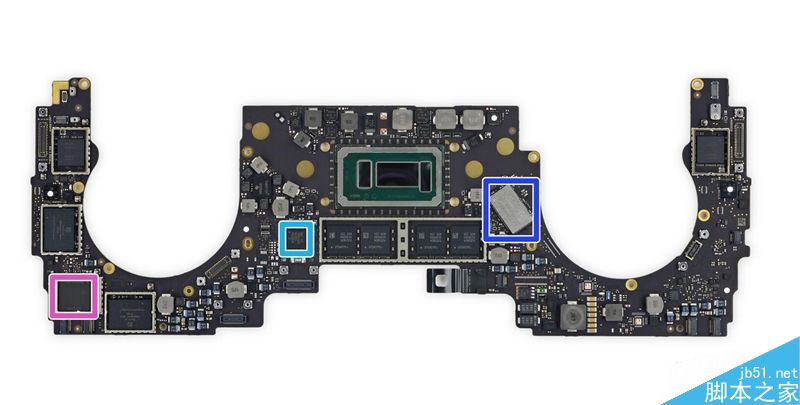

图中蓝色方框内的是Murata/Apple 339S00056 Wi-Fi模块芯片。

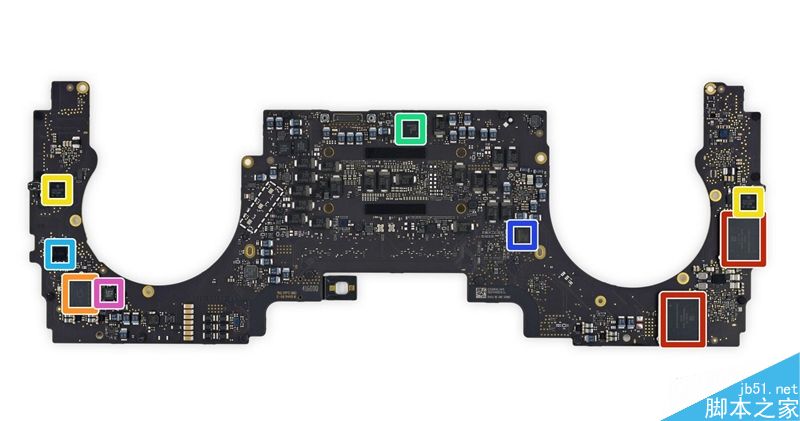

红框内是两颗SanDisk 64GB NAND闪存（与主板正面的两颗组成容量256GB的板载SSD）；土黄色方框内的芯片型号为APL1023 343S00137，推测是苹果定制的TouchBar控制芯片；玫红色方框内是恩智浦66V10 NFC控制器，包含Secure Element 008和恩智浦PN549。

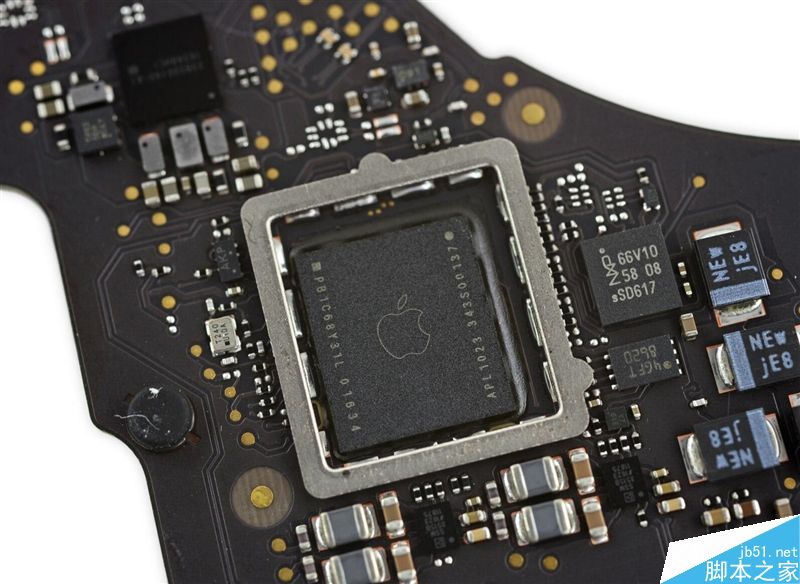

APL1023 343S00137芯片特写，推测是苹果定制的TouchBar控制芯片。

红框内是HDMI和DisplayPort接口总控；土黄色框中是Cirrus Logic CS42L83A音频编解码器芯片。

2016款MacBook Pro首次加入了Touch ID指纹识别功能，想要拆下该模块就需要松下排线，然后再拧掉四颗螺丝。

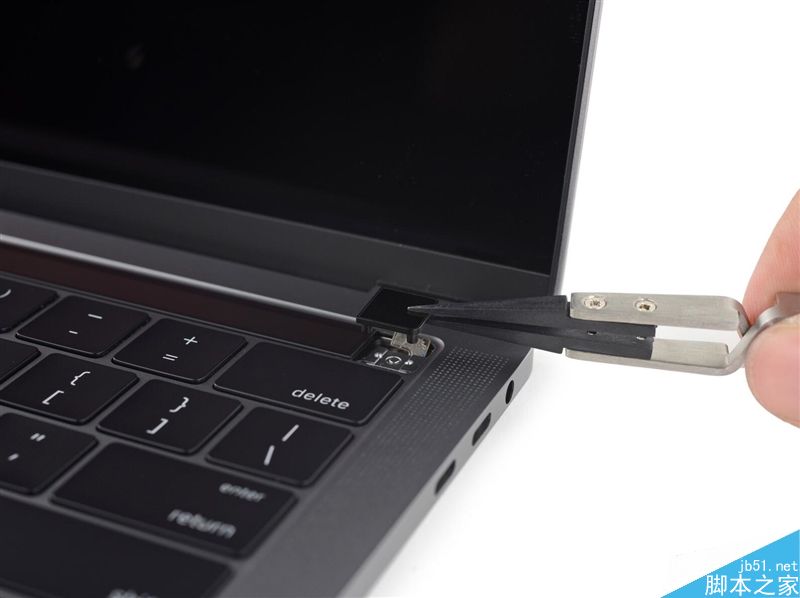

用镊子小心翼翼的将Touch ID模块从机身内取出。Touch ID模块正面带有一层蓝宝石玻璃，防止使用中磨花。

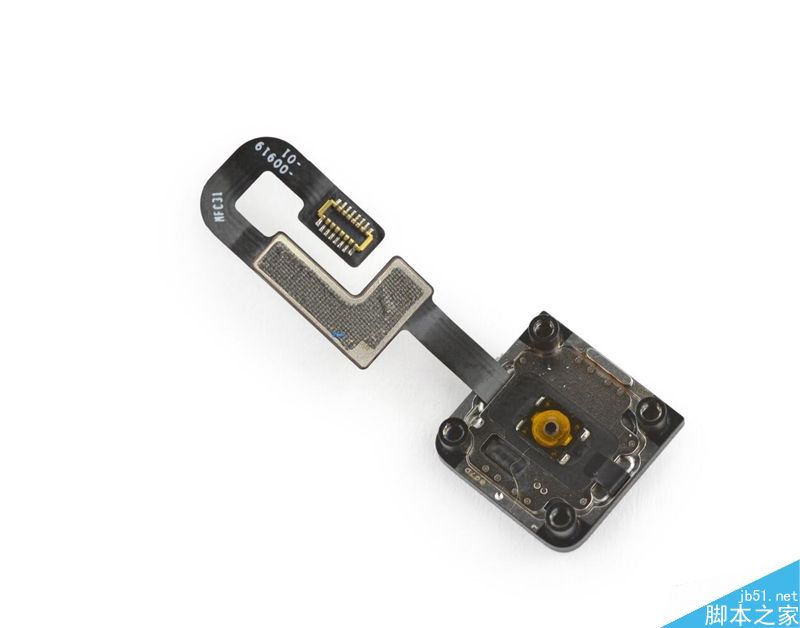

Touch ID模块特写。
