概述
CAD是绘制二维图纸的常用软件之一，但其也可以绘制三维零件图，能用CAD绘制三维零件的人并不多，本经验将为你讲解从二维绘图到三维设计的绘图技巧。下图为在三维建模下绘制的实体零件。
1、双击电脑桌面上的CAD2015快速启动图标，打开的原始界面如下图：
2、新建一个二维绘图模板，按下图进行参数设置；
3、进入二维绘图窗口以后，其二维绘图界面，如下图：
4、在任一工具栏上单击鼠标右键，在弹出的显示选项卡中，找到可视化与三维工具，如下图：

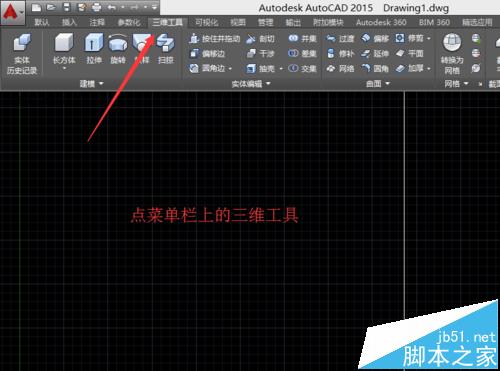

5、单击刚增加的三维工具图标，就会进入到三维绘图下了，此时绘图窗口下的工具条都是三维图形的设计命令，如下图：

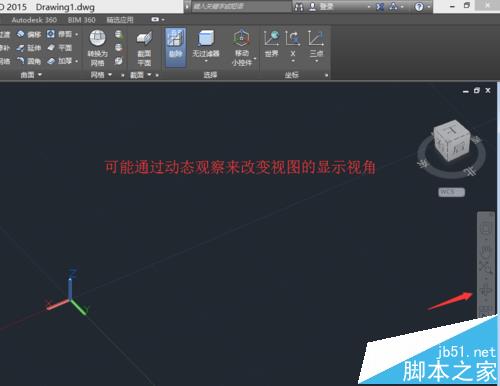

6、通过CAD绘图窗口右上角的绘图观察器来改变视角，如下图：
7、调完视角后，使用长方体绘图命令画一个长方体，如下图：
8、在完成步骤七后，画的零件为线框显示，要想显示成实体模式，需要单击菜单上的可视化－着色显示，设置完成后，得到的图形就是三维零件啦，如下图：
