在CAD中没有直接绘制平行四边形的命令，需要先绘制直线，然后通过修剪得出最终要设计的零件；

方法/步骤

打开CAD2015软件后，新建一个图档文件，准备开始绘制平行四边形；

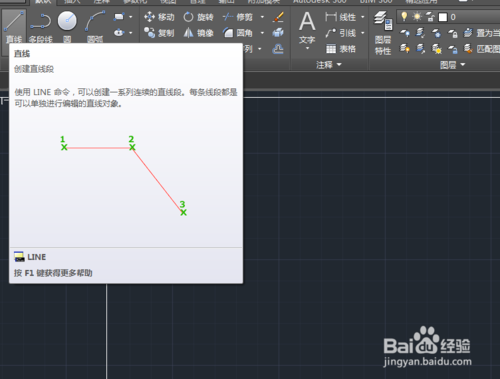

使用画直线命令（line）绘制出两水平直线；图1是直线的定义，图2是绘制出的结果；

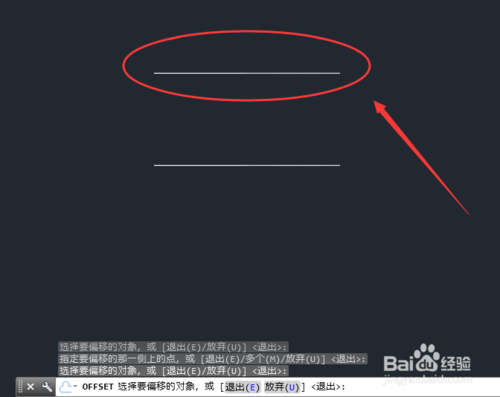

使用曲线偏移命令复制出第二条水平直线；（偏移快捷键是：O，在命令行键入O即进入偏移命令，输入其数值，然后点要偏移的一则即可）

使用构造绘制45度的线，用来作平行四边形的两斜边；（关于平行四边形的角度，自己按图纸要求给数值就好了，我这是演示，就以45度为例）

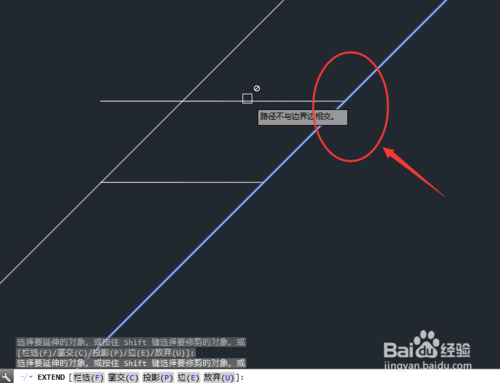

图上有一个角没有封闭，此时可以使用EX（延伸），对没有封闭的开口部分，给封闭；使用延伸时，先选要延伸到的边，然后再点需要延伸的线；

通过使用TR（修剪命令），剪掉多余、不需要的线，这样一个平行四边形的几何图形就绘制完成了。
