今天的这篇教程教靠谱客的朋友们如何利用CAD绘制铅笔的方法，教程难度一般，学习制作起来难度也不大，对新手朋友非常实用，希望朋友们喜欢本教程！
下面是具体的制作步骤：

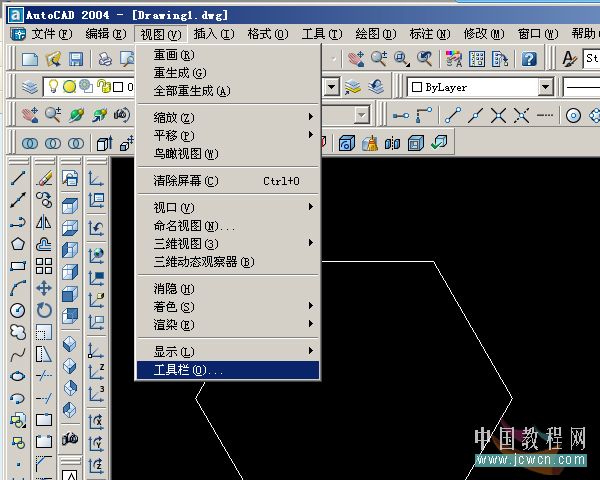

一、首先打开工具栏 选出UCS和视图。也就是图片左边的工具栏

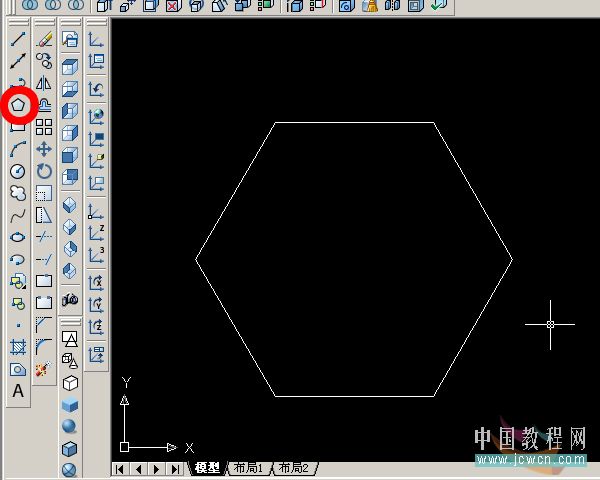

二、利用正多边形工具画出内切于圆，半径5的正六边形

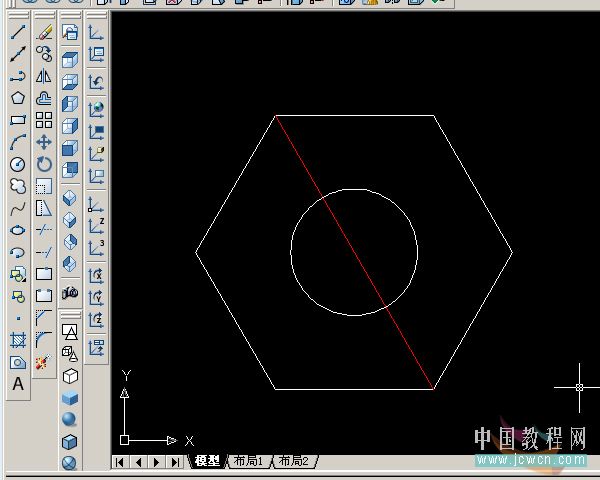

三、连接对角2点做出红色辅助线。以红色辅助线中点为圆心做半径2的圆
四、运用 绘图>面域 将六边形和圆转换为面
五、运用 绘图>实体>拉伸 将2个面拉伸高度200
六、切换到 西南等轴测试图

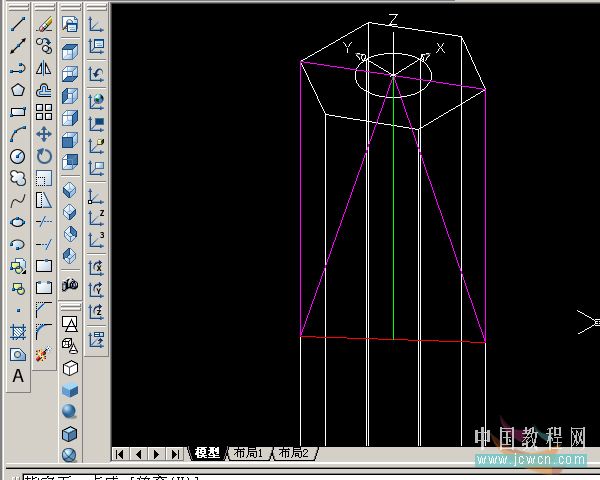

七、定义UCS原点到圆心后做出如图2个三角形
八、连接2三角形顶点做红色辅助线。连接红色辅助线中点和圆心得到绿色辅助线，绿色辅助线为圆心线
九、删除多余线条后将品红三角形转换面域

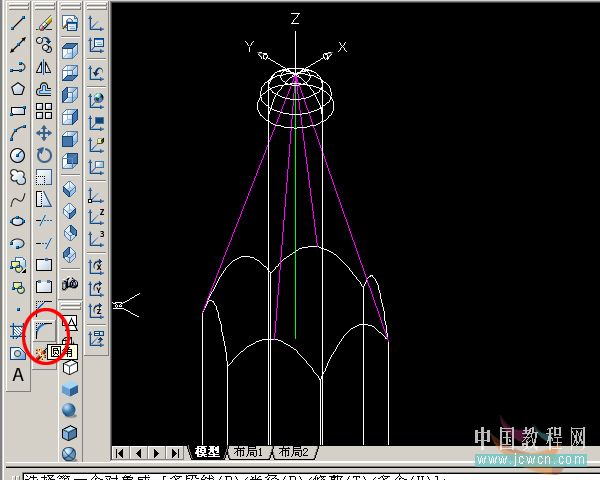

十、运用 绘图>实体>旋转 将品红三角形以绿色辅助线旋转360° 假若绿色线画错， 旋转后将出错
十一、运用 修改>实体编辑>差集 用白色的物体减去品红物体
十二、运用 圆角 命令 将圆柱圆角2
十三、运用 着色 将外面的物体着色为邮电绿，中间圆柱着色黑色
十四、运用 着色面编辑， 将圆锥面换为米黄色
十五、因为我也是初学者的原因， 在渲染方面没有什么心得。大家在渲染的时候可以更加细致一点
本教程已完结，大家看完这篇教程，都已经学会用AutoCAD绘制铅笔了吧，希望对大家有一定的帮助；
