Ceph 撸源码系列（三）：Ceph OSDC源码分析 （1 of 2）

转载：Ceph OSDC源码分析

1.OSDC是什么

OSDC其实是一个osd client模块的简称，在rbd和cephfs两个应用中都用到了，这个模块主要用来跟rados交互，这个模块里面完成了几个主要的功能：

(1) 地址空间的转换：从rbd或者cephfs文件的一维地址空间转换到对象的三维地址空间（后面会讲到什么是三维地址空间,objectset，stripeno，stripepos），也简称为对象化

(2) objectcacher：一个object级别的缓存

(3) Crush算法定位osd：在转化为三维地址空间之后，就使用Crush算法进行对象的数据定位

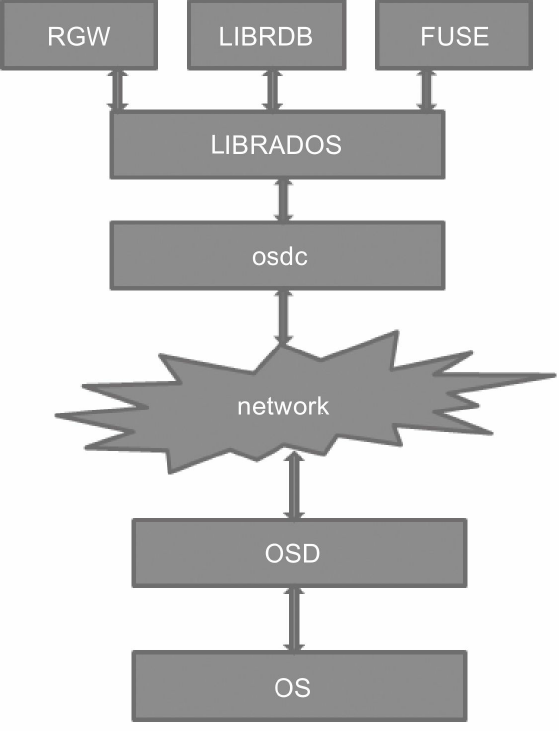

OSDC的再次定位

本文主要是介绍前两点（地址转换 和 objectcacher），小甲师兄14年刚开始接触ceph使用的是0.80.5版本（firefly），本文的分析是基于10.2.2（jewel），现在使用的是12.2.10（luminous），虽然版本跨度比较大，但是这部分代码还是比较稳定的，基本大的框架没有变化。这里以cephfs的文件读流程进行分析。

2.介绍一个文件的读

这里使用fuse进行挂载cephfs，因为用户态的客户端才会调用OSDC，如果使用内核态的客户端的话，是不会经过OSDC代码的，会走内核的一个osd client代码，估计功能跟OSDC类似，不过内核的osd client的缓存是使用的内核中的一些缓存机制。

2.1 用户态文件请求

用户态文件请求的流程大致如下：

（1）posix标准：open、read、write

（2）系统调用

（3）vfs虚拟机文件系统

（4）fuse内核模块

（5）fuse的用户态库

（6）cephfs的用户态客户端代码

（7）最终到达client::read（）或者client::write（）处理函数

2.2 client::read()

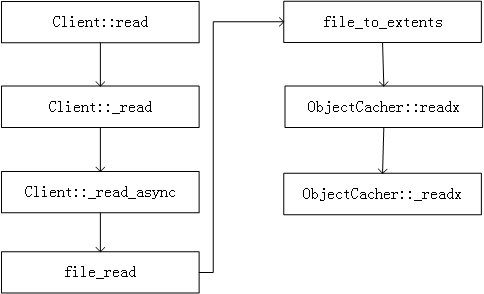

从client::read()起的流程图如下

其中file_to_extents函数就是完成OSDC的第一个功能：地址空间的转换

2.3 地址空间的转换

先贴一个对象条带分片图，也就是地址空间转换图，如下图所示：

这个对象分片图，是不是有点像raid0，对，就是将raid0中的磁盘换成了对象，并对对象进行了条带分片。

按上图介绍几个概念

（1）蓝色柱状代表一个个rados底层对象，默认为4M
（2）绿色块su代表条带单元
（3）红色框stripe代表一个个条带
（4）objectset代表对象组，一般一个对象组属于同一个文件（cephfs）

这里要说明一点，Ceph系统默认没有开启对象条带分片

再介绍几个变量
（1）object_size：对象的大小，就是rados底层对象的大小，一般默认是4M
（2）su：对象分片大小，以上面的图为例就是4/3M
（3）stripe_count：条带宽度，也就是一个strip跨多少个对象，也就是一个objectset中对象的个数，以上面的图为例，值为3
（4）stripes_per_object：一个对象包含的对象分片数，以上图为例值为3

file_to_extent

file_to_extent函数就是以raid0的思想来分片，一个个条带连起来可以看成是逻辑上面连续的，相当于线性的一维地址空间。现在要通过file_to_extent函数把一维坐标转化成三维坐标(objectset，stripeno，stripepos)，这三维坐标分别表示哪一个objectset，哪一个stripe(条带)，条带中的哪一个su(对象分片)。小甲以一个读操作来分析，示例分析如下：

这里假设一个对象大小是3M，一个对象分片大小是1M，假设我们要读的文件占用两个objectset，占用6个rados的对象，18个对象分片，小甲这里要读取这个文件的对象分片的序号是从第1到第6，也就是文件的2M~7M的范围，相应的变量如下所示：


offset = 1M 表示读偏移量
len = 6M 表示要读取的大小
su = 1M
object_size = 3M
stripe_count = 3
stripes_per_object = 3

可以看到上面的地址空间已经从一维转化成了三维：

比如读取su1

一维地址空间：(offset, len) ==>（1M，6M）

三维地址空间：(objectset，stripeno，stripepos) ==> （objectset0，stripe0，object1）

对象名的组成

这里的对象指的是rados底层的对象，也就是使用filestore时，xfs上面一个个4M的小文件，那这个文件的名字是怎么组成的呢，小甲顺便也分析了一下。

这里先说明一个类ObjectExtent，这个是用来保存一个对象内的分片的信息，注意这个类不保存内容，只是保存分片的位置信息：偏移和长度。

//osd_types.h
class ObjectExtent {
  /**
   * ObjectExtents are used for specifying IO behavior against RADOS
   * objects when one is using the ObjectCacher.
   *
   * To use this in a real system, *every member* must be filled
   * out correctly. In particular, make sure to initialize the
   * oloc correctly, as its default values are deliberate poison
   * and will cause internal ObjectCacher asserts.
   *
   * Similarly, your buffer_extents vector *must* specify a total
   * size equal to your length. If the buffer_extents inadvertently
   * contain less space than the length member specifies, you
   * will get unintelligible asserts deep in the ObjectCacher.
   *
   * If you are trying to do testing and don't care about actual
   * RADOS function, the simplest thing to do is to initialize
   * the ObjectExtent (truncate_size can be 0), create a single entry
   * in buffer_extents matching the length, and set oloc.pool to 0.
   */
 public:
  object_t    oid;       // object id
  uint64_t    objectno;
  uint64_t    offset;    // in object
  uint64_t    length;    // in object
  uint64_t    truncate_size;	// in object

  object_locator_t oloc;   // object locator (pool etc)

  vector<pair<uint64_t,uint64_t> >  buffer_extents;  // off -> len.  extents in buffer being mapped (may be fragmented bc of striping!)

  ObjectExtent() : objectno(0), offset(0), length(0), truncate_size(0) {}
  ObjectExtent(object_t o, uint64_t ono, uint64_t off, uint64_t l, uint64_t ts) :
    oid(o), objectno(ono), offset(off), length(l), truncate_size(ts) { }
};

分片的结果会保存在一个map中

map<object_t,vector<ObjectExtent> >  object_extent

map的key是一个对象的名字，这个名字就是存在磁盘上面每一个对象对应文件的文件名的前缀，比如，磁盘上面一个对象的文件名为:

10000000000.00000000__head_F0B56F30__1

其中10000000000.00000000这个由点号隔成了两部分，点号前面的10000000000是一个文件的元数据inode号，后面00000000是文件内容分配所在的对象号，这个对象号有点特殊代码中叫做objectno，我们来具体讨论一下。

首先每一个文件都是可以分片的对象，按照分片算法，这里分片所对应的对象应该都是从0开始标号的，那这样对象的名字不就重复了吗？不急，我们每一个文件的inode号是一个唯一的这个inode号是由mds中的inodetable维护的，保证唯一，那就可以使用文件的元数据inode号和刚刚可以重复利用的objectno就组成了上面我们看到的由点号分开的对象名前缀，其实这个感觉就像我们的网络，在openstack中我们可以给每一个租户分配一个网络，网络里面可以自己划分子网，不同租户的子网的网段是可以重复的，因为他们就相当于一个局域网，可以重复利用，这里面的objectno就相当于局域网段，可以重复利用，但是和inode号合在一起就是一个全局唯一的，就是存储在磁盘上面的前缀。

下一篇：Ceph 进阶系列（三）：Ceph OSDC源码分析 （2 of 2）

参考：

Ceph源码分析
