设计模式（二）——UML类图以及类图的六大关系

目录

一、总体介绍

二、UML图

三、类以及类图的六大关系

3.1 依赖关系

3.2 泛化（继承）关系（generalization）

3.3 实现关系（implementation）

3.4 关联关系（association）

3.5 聚合关系（aggregation）

3.6 组合关系（composite）

课程链接：https://www.bilibili.com/video/BV1G4411c7N4?p=23&spm_id_from=pageDriver

一、总体介绍

二、UML图

画UML图与写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理，UML图分类:

• 1)用例图(use case)
• 2)静态结构图:类图、对象图、包图、组件图、部署图
• 3)动态行为图:交互图(时序图与协作图)、状态图、活动图

说明:

• 1)类图是描述类与类之间的关系的，是UML图中最核心的
• 2)在讲解设计模式时，我们必然会使用类图，为了让学员们能够把设计模式学到位,需要先给大家讲解类图
• 3)温馨提示:如果已经掌握UML类图的学员，可以直接听设计模式的章节

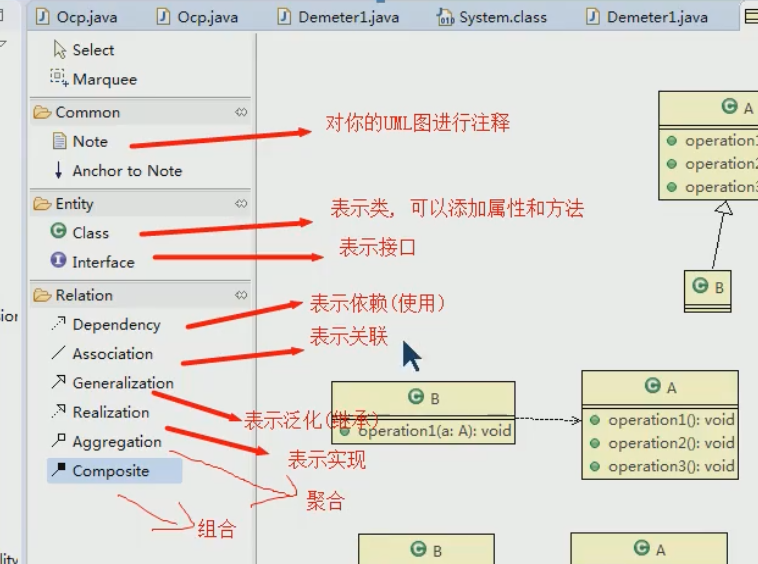

三、类以及类图的六大关系

3.1 依赖关系

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

如下四种情况都可以构成依赖关系

• 如果是类的成员属性
• 如果是方法的返回类型
• 是方法接收的参数类型
• 方法中使用到

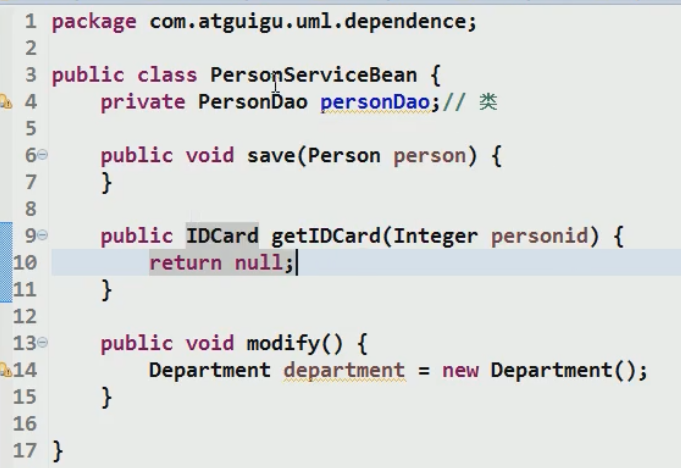

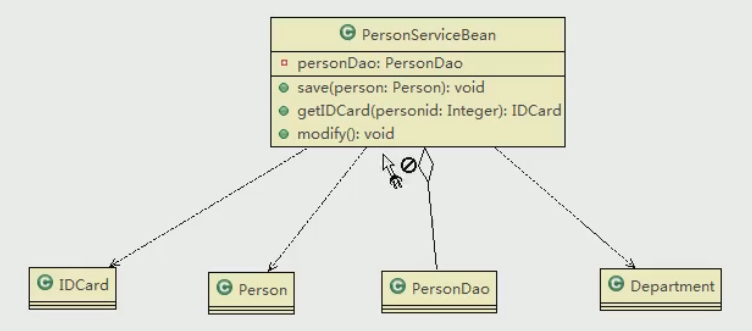

3.1.1 例子

3.2 泛化（继承）关系（generalization）

依赖关系的特例

3.3 实现关系（implementation）

实现关系实际上就是A类实现B类，他是依赖关系的特例

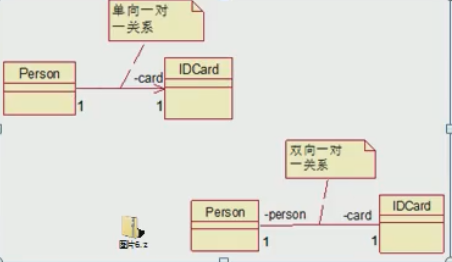

3.4 关联关系（association）

• 关联关系实际上就是类与类之间的联系，他是依赖关系的特例。
• 关联具有导航性: 即双向关系或单向关系关系
• 具有多重性:如“1”(表示有且仅有一个)，“.." (表示0个或者多个)，“0，1”(表示0个或者一个)，“..m"(表示n到 m个都可以,“..*” (表示至少m个)。

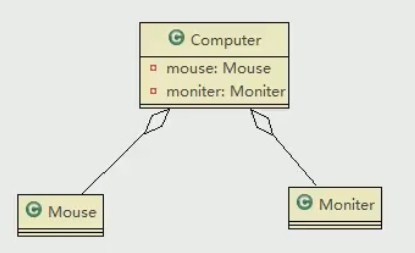

3.5 聚合关系（aggregation）

• 聚合关系(Aggregation) 表示的是整体和部分的关系，整体与部分可以分开。
• 聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

如:一 台电脑由键盘(keyboard)、显示器(monitor),鼠标等组成; 组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示:

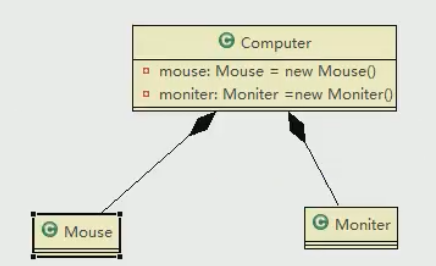

3.6 组合关系（composite）

组合关系: 也是整体与部分的关系，但是整体与部分不可以分开。

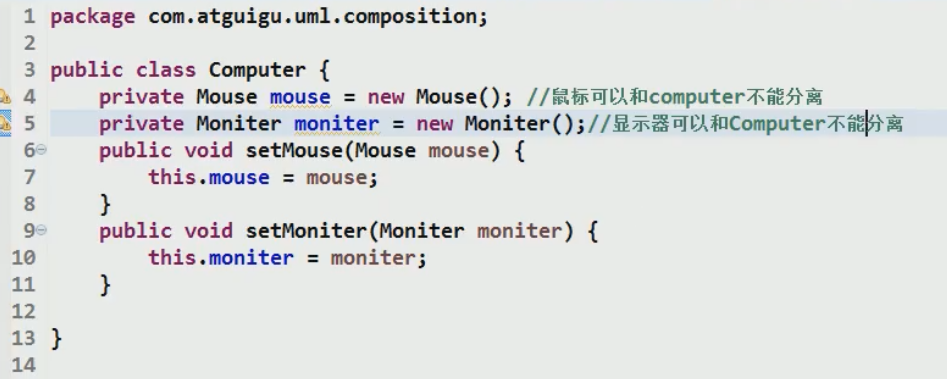

mouse和monitor由computer类创建，因此，computer被销毁时，mouse和monitor也会被销毁。
