概述

第一天

HCIP————华为认证体系下高级网络工程师

抽象语言 ---编码编码 --- 二进制二进制 --- 电信号处理电信号

OSI微考模型--- O9/RM---ISO---1979年

开放式系统互联参考模型

应用层 --- 提供各种应用服务，将抽象语言转换成编码，提供人家交互的接口

表示层--- 将编码转换成二进制
会话层 --- 维持网络应用和网路服务器之间的会话错接
传输层--- 实现端到端的通信---端口号---0-65535-其中0不作为传输层的端口号使用，所以，端口号的重实取值范用为1-65535--其中1-1023称为知名觉口号---SPORT，DPORT
网络层--- 使用IP地址实现主机之间的逻辑寻址--- SIP，DIP
获取DIP地址的方法:
1，直接知道服务器的P地址

2，通过域名访问服务器
3、通过应用程序访问服务器

4，广播

数据链路层--- 控制物理硬件，将二进制转换为电信号。----在以太网中，数据链路后需要通过MAC地址进行物理寻址 --- 48位二进制构成--- 1，全球准一:2，格式统.-- SMAC, DMAC
获取DMAC的方法---ARP协议---- 地址解析协议

正向ARP---通过IP地址获取MAC地址
首先，主机通过广播的形式发送ARP请求，基于已知的IP地址，请求MAC地址，广播域内所有的设备都能收到请求包，所有收到数据包的设备都会记录数据包中源P地址和源MAC地址的对应关系到本地的ARP缓存表中，之后，再看请求的P地址，如果是木地的P地址，则格进行ARP应答，将本地的MAC地址告知，如果不是本地的P地址，则将直接丢弃该数据包，之后，再发送数据时，优先查看本地的ARP缓行表，如果表中存在记录，则将直接按昭记录发误信息，如果没有记录，可再岁送APP请求包获取MAC地址

反向ARP--- 通过MAC地址获取IP地址
免费ARP--- 1，自我介绍:2，检测地址冲突。

物理层---处理传递电信号

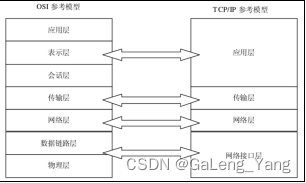

TCP/IP模型

TCP/IP议簇

TCP/IP标准模型--- 四层楼型

TCP/IP对等机型---五层型

PDU--协议数据单元

L1PDU

L2PDU

L7PDU
应用层--- 数据报文

传输层--- 数据段

网络层 --- 数据包

数据链路层---数据快

物理层--- 比特流
封装和解封装
应用层--- 应用层行在封装，取决于不同的应用

传输层--端口号---TCP，UDP

网络层--- IP地址---IP
数据链路层--- MAC地址 --- 以太网协议

物理层

TCP/IP模型中支持跨层封装，而在OSI中不行。 ---- 跨层封装一般应用在近距离直连设备之间发送信息，可以提高转发效率。
1，跨四层封装 --- OSPF ---89

2，跨三，四层封装 --- STP

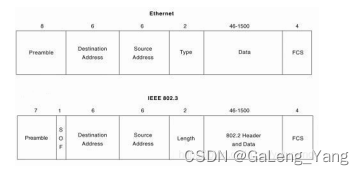

SOF…帧首定界符

DSAP --- 指明收到数据帧的设备上层使用什么协议处理数据

SSAP ---指明发送数据帧的设备上层产生的协议

Cantrol--- 1，无连接模式;2，面向连接的模式---可以实现数据包的分片重组操作

IP地址
IPV4 ---32位二进制构成 --- 点分+进制

IPV6---128位二进制构成---冒分十六进制
网络位 --- 网络位相同，则代表在同一个广播域
主机位 --- 在同一个广播域中，使用主机位来区分不同的主机
子网掩码 --- 由连续的1和连续的0组成，1代表网络位，0代表主机位

A，B，C--- 单播地址 --- 既可以作为源IP地址，也可以作为目标IP地址
A:255.0.0.0

B:255.255.0.0

C:255.255.255.0
D…组播地址 ---- 只能作为目标IP地址使用，不能作为源P使用

E--- 保留地址

A:0XXXXX(0-127]1-126

B:10XXXXXX…128-191

C:110K XXX--192-223

D:1110 XXK …224-239

E:1111X-240-255

单播--- 一对一的通信
组播--- 一对多(同一个组播组)
广播--- 一对所有(广播域内的所有)

在IP地址空间中，有一部分IP地址被称为私有IP地址(私网IP地址)，其余的被称为公有IP地址(公网P地址)---我们习惯性的将使用私网IP地址搭注的网络称为私网，使用公共网IP地址搭出的网络称为公网。----私网地址可以重复使用，但是在私网内部必须保证准一性，
A:10.0.0.0-10.255.255.255相当于1个A类网段

B:172.16.0.0-172.31255.255相当于16个类网段

C:192.168.0.0-192.168.255.255 相当于256个c类网段

特殊IP地址
1，127.0.0.1-127.255.255.254--- 环回地址

2，255.255.255.255 ---受限广播地址 --- 只能作为目标IP使用

3，主机位全1….192.168.1.255/24 直接广播地址 --- 只能作为目标P地址使用

4，主机位全0--- 192.168.1.0/24---网段(网络地址，网络号)

5，0.0.0.0--- 1，没有IP地址;2，所有IP地址

6，169.254.0.0/16---本地链路地址/自动私有地址

VLSM---可变长子网掩码

192.168.1.0/24
192.168.1.0 0000000--- 192.168.1.0/25

192.168.1.1 0000000--- 192.168.1.128/25
CIDR---无类域间路由
取相同，去不同 ---- 针对二进制

192.168.00000000.0/24

192.168.00000001.0/24

192.168.00000010.0/24

192.168.00000011.0/24

192.168.0.0/22---- 超网
172.16.0.0/24

172.16.1.0/24

172.16.2.0/24

172.16.3.0/24

172.16.0.0/22 ---汇总

直连路由的生成条件--- 1，接口双UP，2，接口必须配置IP地址
获取未知网段的路由信息
静态路由:由网络管理员手工配置的路由条日
动态路由:所有路由器运行相同的路由协议，之后，路由器之间彼此沟通，交流计算出未知的网段的路由信息。

静态路由的优点 --- 1，选路更加合理;

2，安全性更高;

3，不需要额外占用资

缺点 --- 1，配置是大;

2，静态路由无法基于拓扑结构的变化而自动收效

静态路由的基本配置:
方法一:[r1] ip route static 192.168.3.0 24 192.168.2.2 -- 需要进行递归查找出接口

方法二:[r1] iproute-static192.16 8.3.0 24 GigabitEthernet 0/0/1--需要活代理ARP
[r2-GigabitEthernet0/0/0]arp-poxy enabe---激活代理ARP----ARP的一种激活后，路由器会查看收到的ARP请求包，基于ARP请求的IP地址查看本地的路由表，如果本地路由可达，则将冒充对方的IP地址回复ARP应答，将自己的 MAC地址回复，之后，数据便发到路由器上，路由器代为转发。

方法三:r1ip routestatic192.16 8.3.0 24 GigabitEthe rnet 0/0/1 192.168.2.2 --不需要进行递归查找

方法四:[r1ip route-static192.168.4.0 24 192.168.3.2-写下两跳，需要递归查找

静态路由的拓展配置:
1、负载均衡 ---当路由采访问同一个目标时具有多条开销相似的路务时，可以让流是进行拆分后同时从客条路还走，把到暴加带高的效果。
2、手工汇总 ---当路由采可以访问客个连续的了原时，若均通过相同的下一样，"
可以将这些网段进行汇总计算，直接写一条到达汇总网段的静态路由即可。可以减少路由表条日数量，提高转发效事。
3、路由黑洞---在汇总中，如果包含网络中生话不在的网段时，可能造成流量有去无回，浪费链路资源，
        合理的别分和汇总可以减少路由里浪的产生
4，缺省路由 --- 一条不限定目标的路由，在查表时，如果所有路由均未四配，则将匹配缺省路由.
r1jp route static 0.0.0.0 012.0.0.2
5、空接口路由 ---- 防止路由黑洞和缺省路由相遇出环。在黑洞路由器上配置一条到达汇总网段指向空接口的路由。
    1，NULLO…如果一条路由条目的出接口指向空接口，则四配到这条路由信息的数据报将被丢弃
    2、路由美的匹配质叫--- 最长匹配原划(精确风配原叫)
