概述

　　在3D Studio MAX中，利用软件本身的功能做出液体流动的动画是比较复杂的，但有了3D Aliens glu3D (以下简称glu3D)插件，你就可以轻轻松松的实现很多原来看起来很麻烦的流体动画。glu3D 是一款非常好用而且功能非常强大的流体学插件，流体运算产生速度很快，有支持3D Studio MAX和MAYA的不同版本。接下去我介绍一下该插件在3D Studio MAX中的主要使用方法。

　　一、启用插件

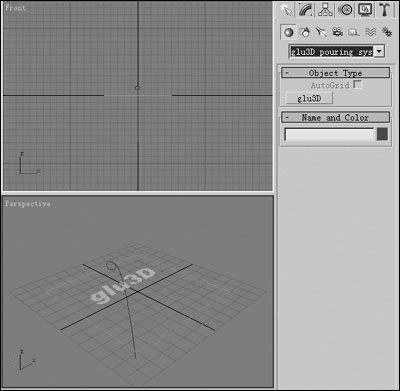

　　安装完插件后，启动3D Studio MAX，在建立几何物体面板的下拉列表中选择"glu3D pouring system"项。然后在"Object Type（对象类型）"卷中，会出现"glu3D"这个按钮。点击"glu3D"按钮，在视图中就会产生三个对象：glu3D对象、glu3Dsource对象和Rectangle对象。glu3D对象是最主要的一个对象，通过它可以实现对产生流体效果的主要控制。glu3Dsource对象主要实现对流体产生源的控制。Rectangle对象是一个阻挡流体流动的对象，可以删除不用（如图1）。

图1 建立对象

　　二、产生流体

　　1. 选中glu3Dsource对象，点击"Modify（修改）"面板，对其参数进行设置。点开 "Parameters（参数）"卷，"Source Params （源参数）"中的"Radius"是设置流体产生口大小的，"Rate"是用来设置流体产生速度的，"Source timer"的两项用来设置动画中流体产生的开始帧和结束帧，"Source Type"参数决定了流体产生源的类型。你可以根据不同的流体产生效果来设置以上参数（如图2）。

图2 glu3Dsource对象参数

　　2. 选中glu3D对象，在"Modify"面板中设置其参数。"Animation Control"卷是来控制动画生成的，点击其中的"GO!"按钮，就开始了流体动画的运算生成（如图3、图4）。

图3 glu3D对象"Animation Control"卷

图4 运算生成流体动画

　　"Dynamics Params"卷是用来控制产生流体粒子的动态参数，其中"LOD"值是设置产生粒子的细节值，该值越大粒子的碰撞效果就越好，"Thickness"值用于调节流体粒子的浓稠度，"Gravity"是重力值，"Show Praticles"按钮按下以后可以在生成流体粒子的同时在视图中显示粒子，"Flush Praticle cache"按钮点下后，生成的流体粒子动画将被清除掉。

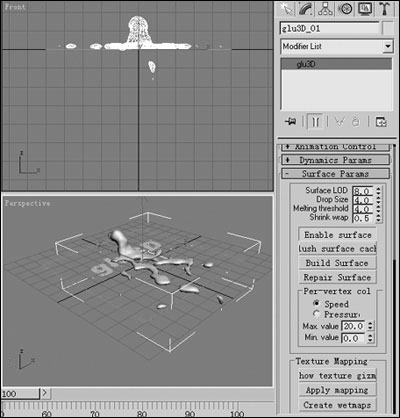

　　"Surface Params"卷是控制粒子产生后用流体的形态显示的效果参数，"Surface LOD"是流体表面细节值，"Drop Size"是流体的大小值，"Melthing threshold"是流体溶合值，"Shrink wrap"收缩包裹值，"Enable surface"按钮按下后可以显示粒子的流体形态，点击"Flush surface cache"按钮后会将产生的流体形态清除，只显示粒子形态，"Build Surface"按钮是建立流体表面，"Repair Surface"按钮是修改流体表面，在"Per-Object Params"卷中可以添加流体的阻碍物体，并且可以设置阻碍物体的摩擦力和反弹值等等。

　　三、赋材质渲染动画

图5 动画中的几帧

　　选中glu3D对象，可以用材质编辑器给产生的流体赋予材质。赋予好材质后就可以开始渲染动画了。我做了一个简单流体动画中的几帧，根据容器大小对流体进行了参数设置，主要对glu3Dsource对象的参数和glu3D对象的"Dynamics Params"卷、"Surface Params"卷进行了设置（如图5）。

　　教程结束，以上就是3D Studio MAX中流体插件glu3D使用方法介绍，大家学会了吗？希望能对大家有所帮助！
