UI引擎机制系列(一)GLRender线程处理接口设计

75 阅读 0 评论 50 点赞

我是靠谱客的博主等待高跟鞋，这篇文章主要介绍UI引擎机制系列(一)GLRender线程处理接口设计，现在分享给大家，希望可以做个参考。

GLSurfaceView的线程队列，有以下缺陷：
1）在GLSurfaceView转入后台，放进此GLSurfaceView消息队列的代码依然会立即执行，但执行时可能生成纹理失败。原因是没有gl环境.

复制代码

1
2
3
4
5
6
7
8
myGLSurfaceView.queueEvent(
new Runnable() {
// This method will be called on the rendering thread:
public void run() {
doSomeThing();
}
}
);

2）没有去除重复消息的功能。
3）没有实现每帧执行一个消息功能。

设计两个消息处理接口：插入消息队列，插入消息集合。都满足需求一：GL消失停止时，停止运行消息。
1）插入消息队列接口queueEvent(Runnable r)
兼容原GLSurfaceView消息队列，放入此消息队列的消息，在onDraw之前依次全部执行。
使用案例：按键和鼠标事件，放入GLRender线程后，要求顺次全部执行。应该使用此消息队列。
2）插入消息集合接口setEvent(String tag,Runnable r)
满足需求二、三：a.去除重复消息，b.单帧执行。
放入此消息集合的消息，依标签（tag）为身份唯一标示，重复消息仅保留最新，去除旧消息。每次onDraw之前，仅执行一条消息。随机执行，不保证先放入先执行。
使用案例：a.状态栏标示改变事件，当有多条消息时，仅最后一条消息有效，可以使用此消息集合。b.连续生成海报等耗时操作，需要在Render线程，但不希望同一帧内太多任务阻塞GLRender线程。可以使用此消息集合。

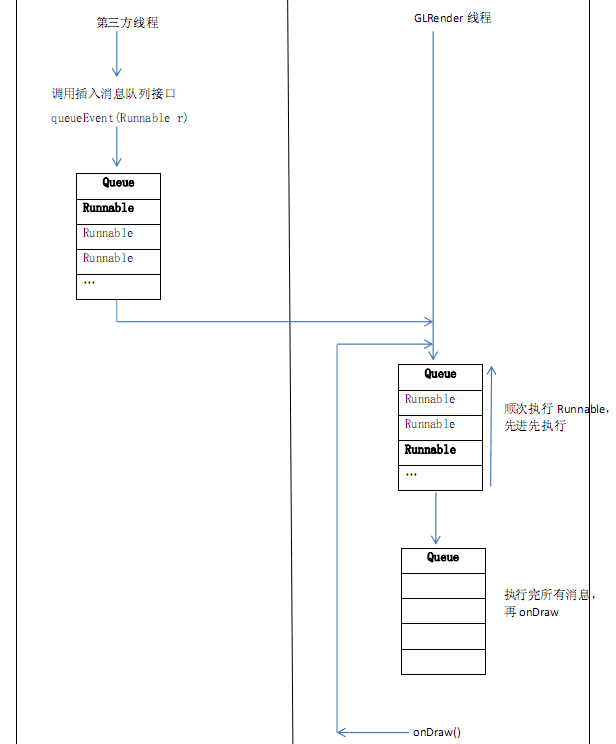

消息队列图示：

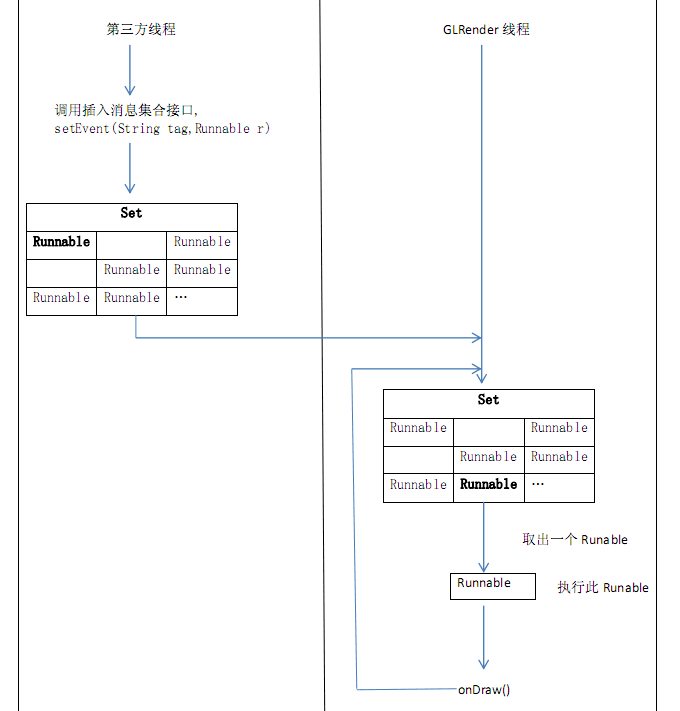

消息集合图示：

实现代码：

1）定义消息队列、实现插入消息队列：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public class HimalayaView extends GLSurfaceView {
…
//仿照原GLSurfaceView写线程队列。
private ArrayList<Runnable> mEventQueue = new ArrayList<Runnable>();
@Override
public void queueEvent(Runnable r) {
if (r == null) {
throw new IllegalArgumentException("r must not be null");
}
synchronized(HimalayaView.this) {
mEventQueue.add(r);
HimalayaView.this.notifyAll();
}
}
…
}

2）定义消息集合、实现插入消息集合：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public class HimalayaView extends GLSurfaceView {
…
//事件Set
private Map<String,Runnable> mEventSet = new HashMap<String,Runnable>();
public void setEvent(String tag,Runnable r) {//如果不需要自建的线程队列，仅仅注释掉此方法。
if (r == null) {
throw new IllegalArgumentException("r must not be null");
}
synchronized(mEventSet) {
mEventSet.put(tag, r);
mEventSet.notifyAll();
}
}
…
}

3）执行消息队列和消息集合

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
	public class HimalayaRenderer implements GLSurfaceView.Renderer {
public void onDrawFrame(final GL10 gl) {
…
//线程事件队列的逻辑
Runnable event = null;
while (true) {
synchronized (mEventQueue) {
if (! mEventQueue.isEmpty()) {
event = mEventQueue.remove(0);
}else{
break;
}
}// end of synchronized(
if (event != null) {
event.run();
event = null;
}
};
//线程事件集合
synchronized (mEventSet) {
if (! mEventSet.isEmpty()) {
String key = mEventSet.keySet().iterator().next();
event = mEventSet.remove(key);
}else{
//break;
}
}// end of synchronized(
if (event != null) {
event.run();
event = null;
}
//onDraw
GL2JNILib.native_gl_render();
}
}
