KEPServerEX

与三菱iQ-R系列PLC通讯

Mitsubishi Ethernet

北京东方鼎晨科技有限公司

目 录

1. 前言

2. 三菱PLC端相关设置

3. Kepware端相关设置

前言

KEPServerEX是美国PTC Kepware公司生产的具有行业性的连接平台，KEPServerEX支持150多种通讯协议，用于向您的所有应用程序提供单一来源的工业自动化数据。该平台的设计使用户能够通过一个直观的用户界面来连接、管理、监视和控制不同的自动化设备和软件应用程序。KEPServerEX利用OPC（自动化产业的互操作性标准）和以IT为中心的通信协议（如MQTT、REST、SNMP、ODBC和Web服务），来为用户提供单一来源的工业数据。此平台是为满足客户对性能、可靠性和易用性的要求而开发和测试的。

北京东方鼎晨科技有限公司是是一家专业从事工业自动化产品销售和控制系统集成的高科技企业，作为KEPServerEX中国区分销商，我们拥有十几年的产品销售及技术经验积累。我们能为客户提供标准的KEPServerEX培训课程，并提供免费产品咨询及电话技术支持。

本文是北京东方鼎晨公司为Kepware使用者能在最短时间内对文中所对应的设备进行配置、调试而制作。由于我们的水平有限，文中的不足之处请联系指正。

三菱PLC端相关设置

测试用PLC采用的三菱iQ-R系列R04 CPU，该PLC设置步骤如下

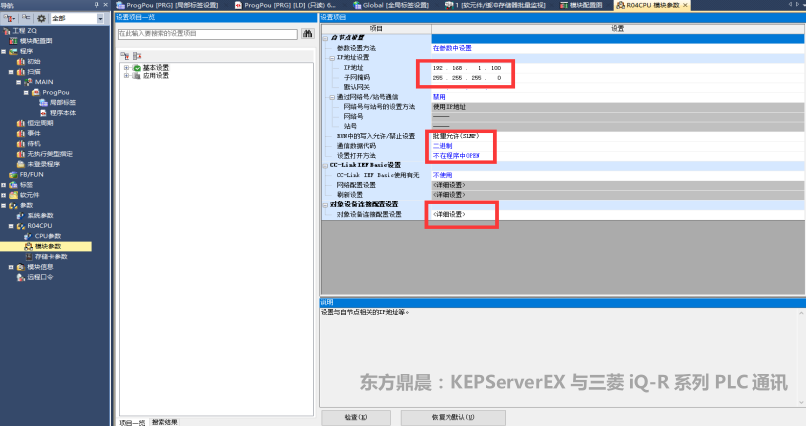

（1）设置R04 CPU以太网地址，批量允许SLMP

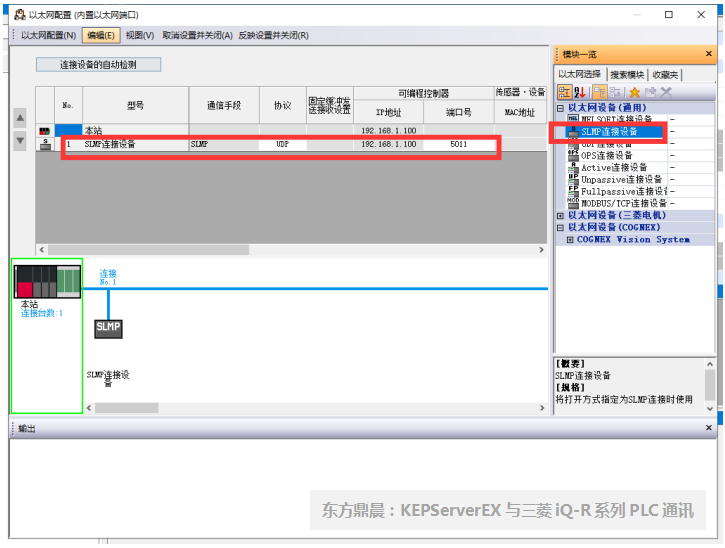

（2）点击上图红框中的“详细设置”，对以太网连接设备进行配置。添加SLMP连接设备，通讯协议选UDP（TCP也可以，与Kepware设置一致即可），端口号5011

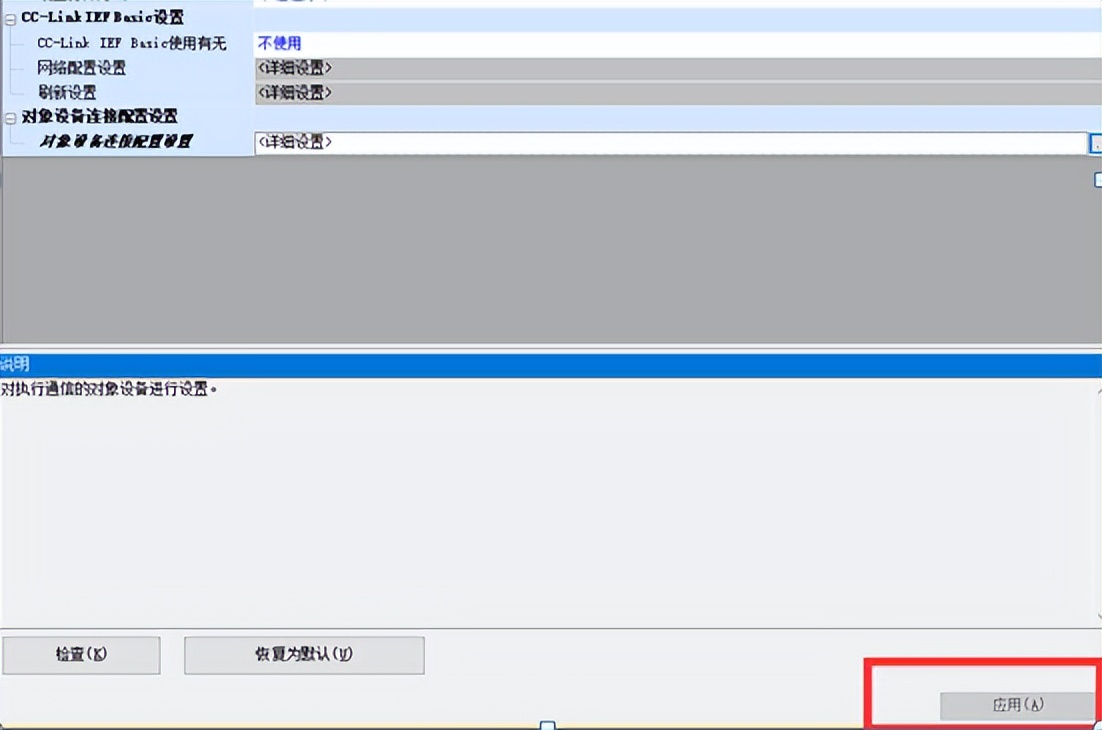

设置完毕后点，应用保存。

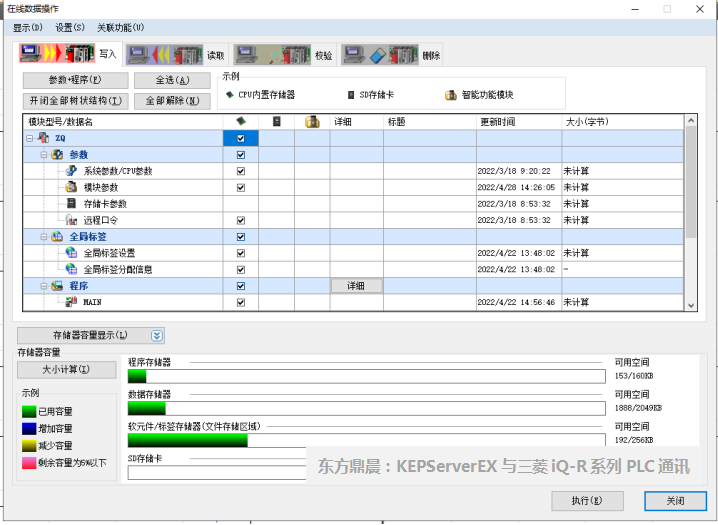

（3）下载配置的相关参数及程序到PLC

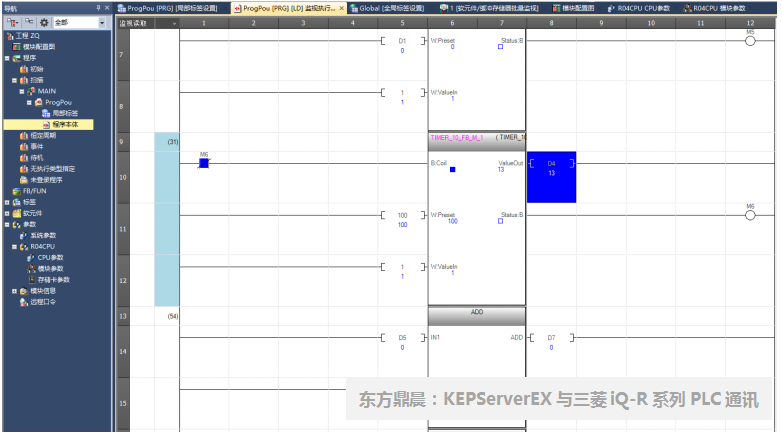

（4）在线监视程序

Kepware端相关设置

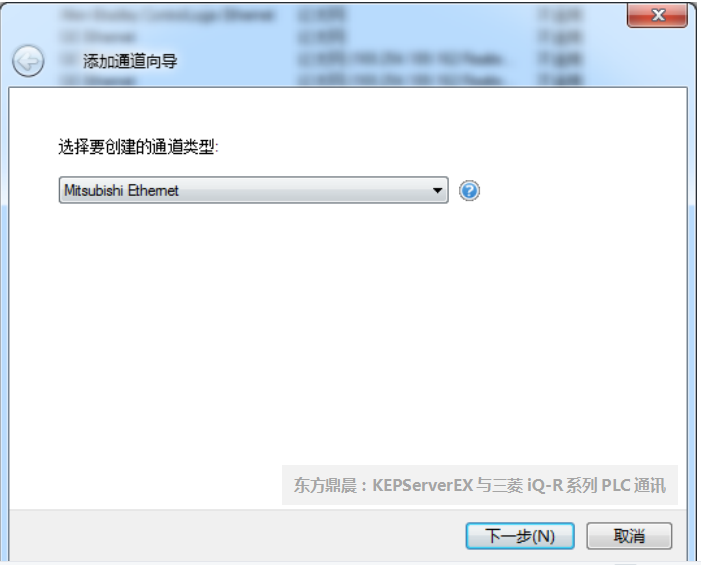

（1）选择协议 Mitsubishi Ethernet

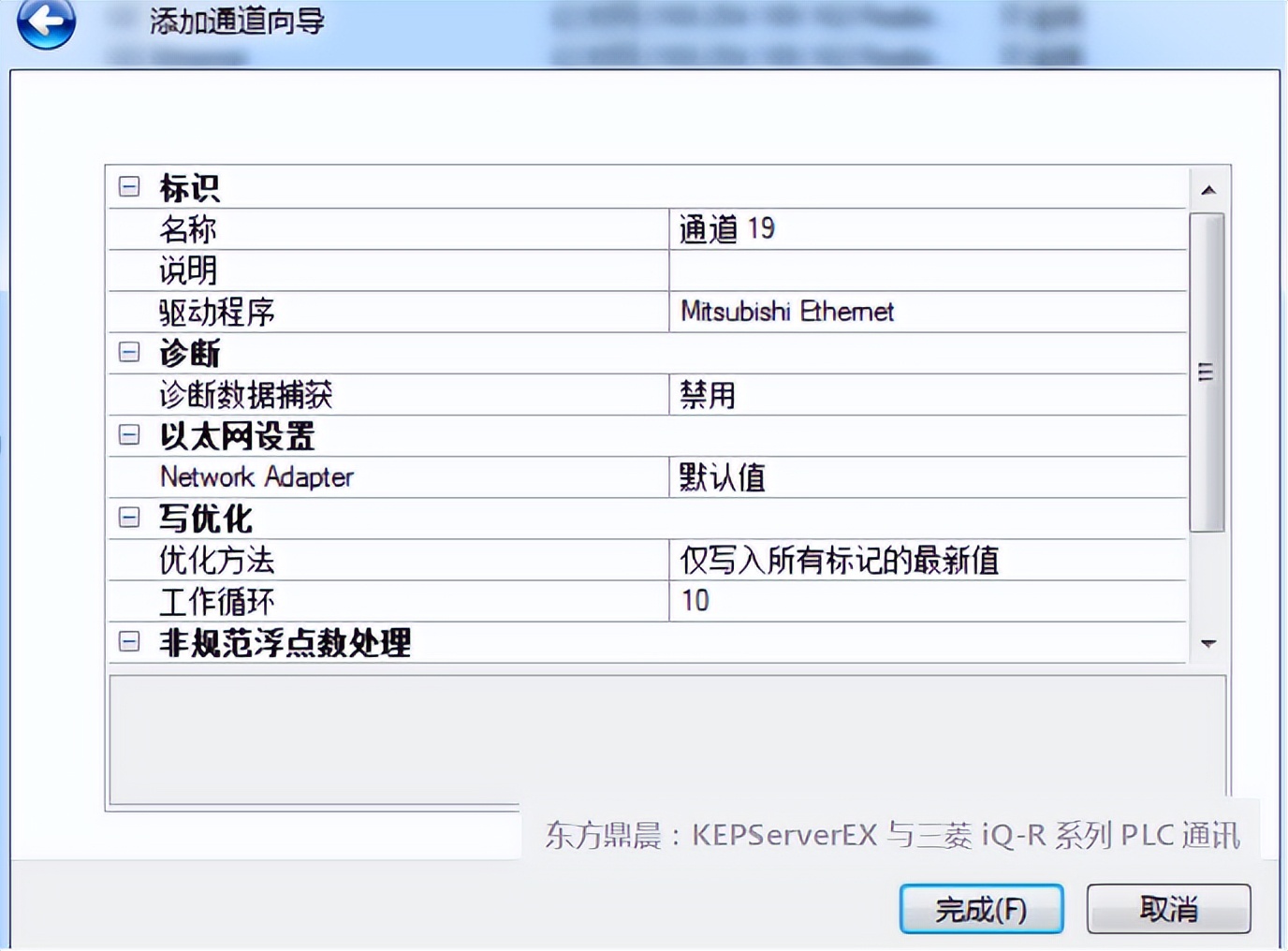

（2）按默认完成添加通道

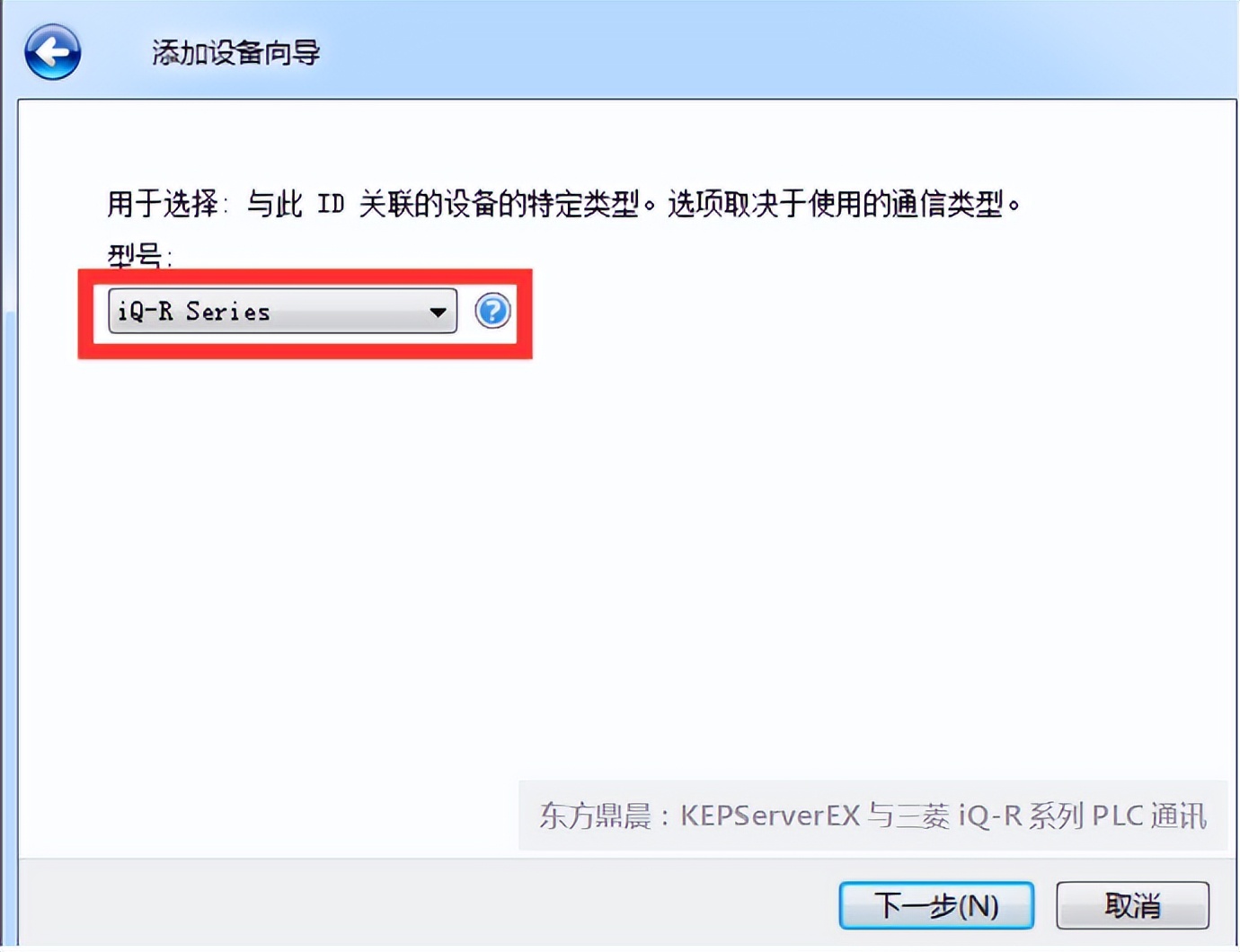

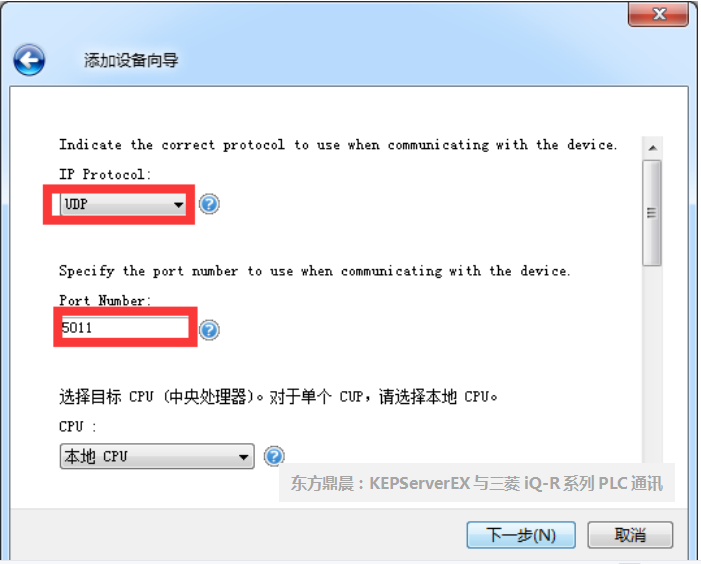

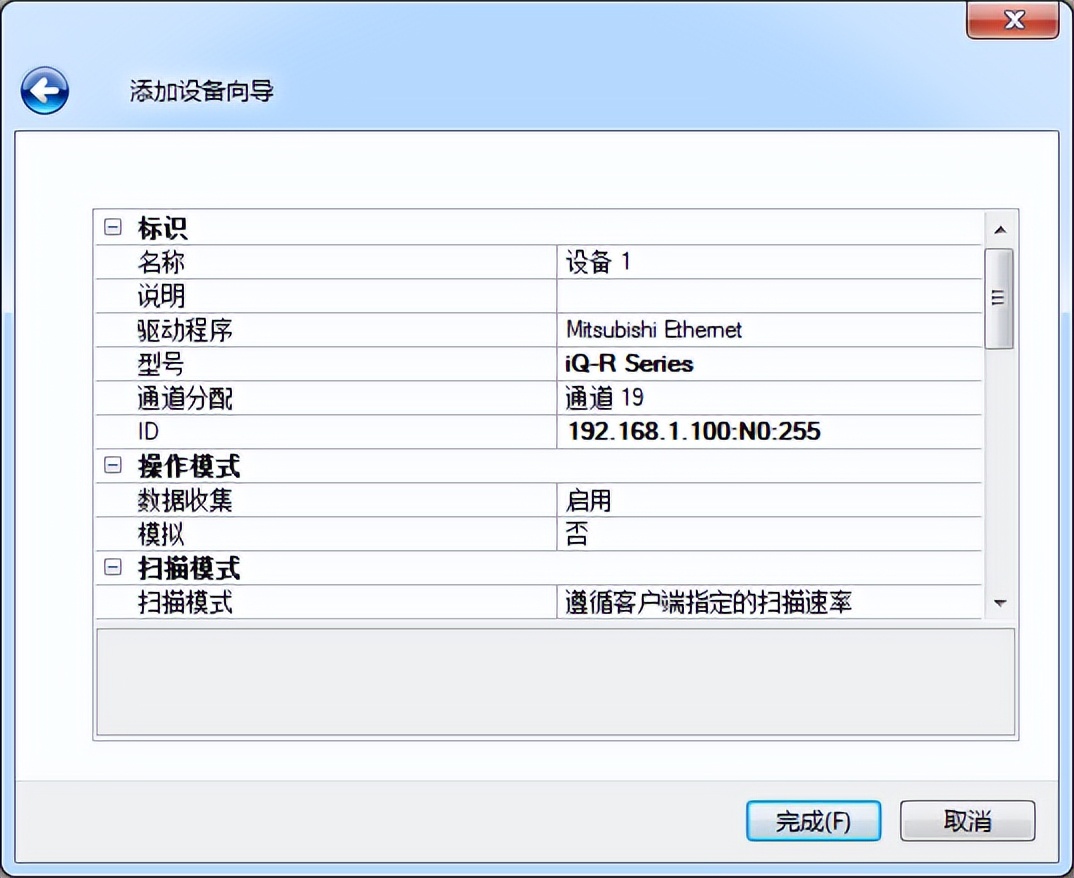

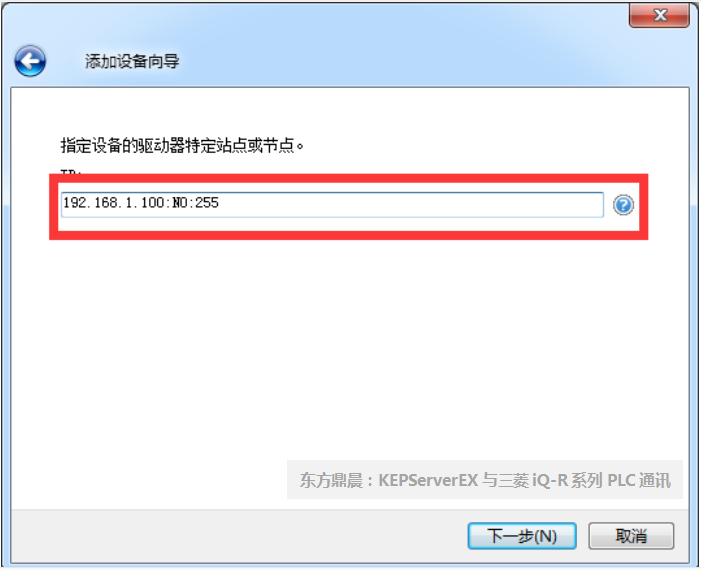

（3）添加设备，选择CPU类型、设置PLC IP地址、端口号

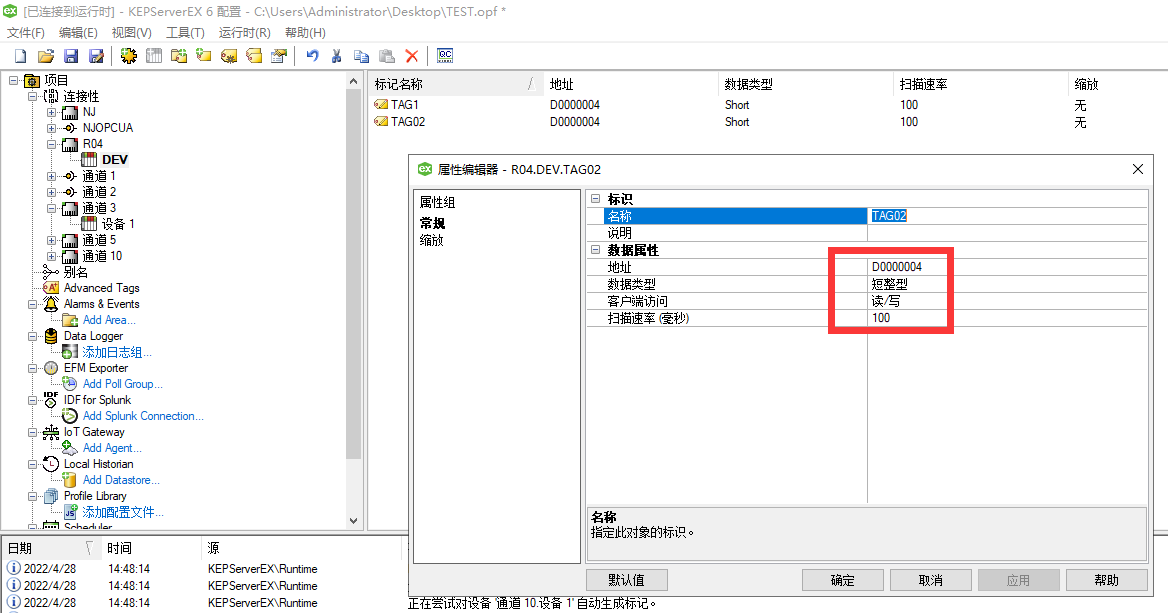

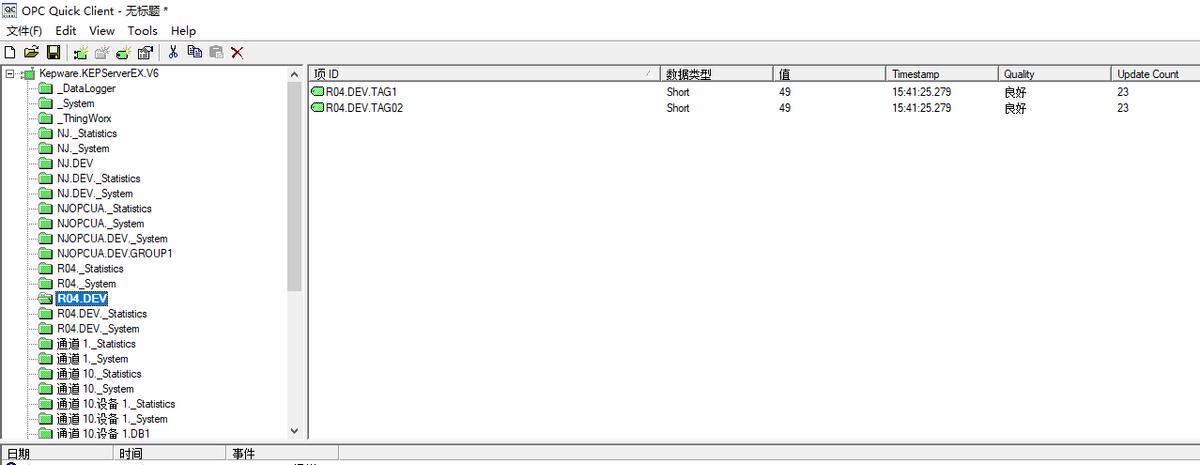

（4）新建标签并写入标签地址，用客户端查看通讯状态

至此，Mitsubishi Ethernet通讯配置完成！
