概述
在CAD绘图中，我们有时不想别人修改我们所绘制的图，就将其设置成不可分解的块，但有时又不得不修改时，那么如何分解这个不可分解的块呢？详情如下：

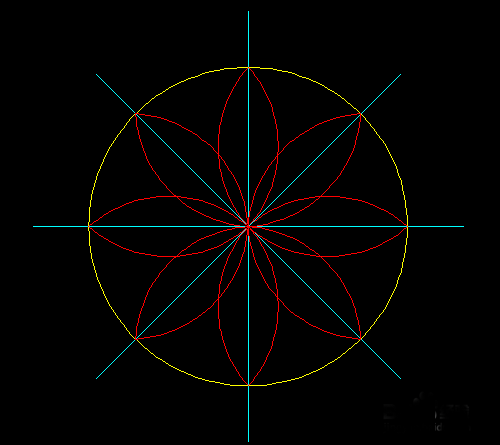

1、如下图，我们在CAD中所绘制的图。

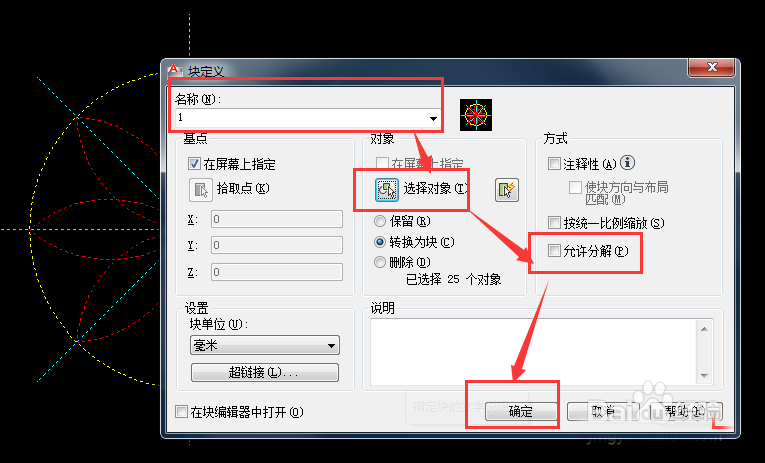

2、先将其设置成不可分解的块：B——空格——调出块定义窗口——先命名——再选要设置块的对象——允许分解前不要打勾——确定
3、这时不可分解的块就制作好了，现在选择这个块，X——空格，是分解不了的

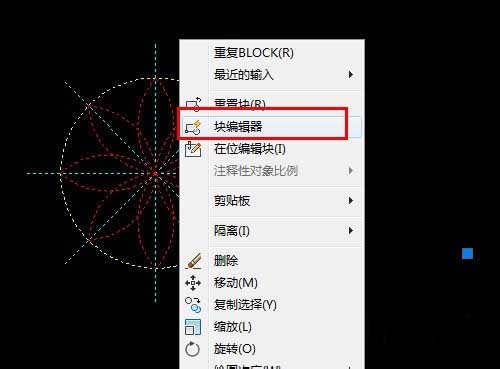

4、选中这个块，单击右键——选择“块编辑器”
5、进入块编辑器窗口，这时块就成了分散的图了，这时选中所有的图，按Ctrl+C(复制)

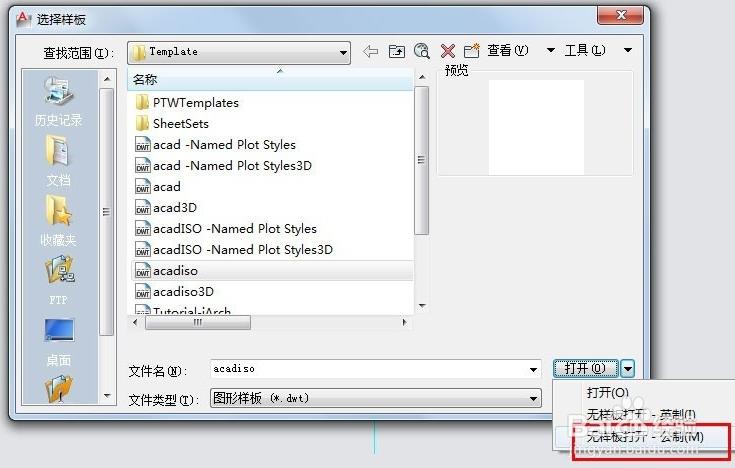

6、按Ctrl+N(新建)一个CAD公制文档
7、在新建的CAD文档中，按Ctrl+V(粘贴)，这时粘贴过来的图，查看其特性，就是分解的图了
