HAL库使用硬件SPI驱动0.96寸OLED stm32F401

89 阅读 0 评论 59 点赞

我是靠谱客的博主文艺蜻蜓，最近开发中收集的这篇文章主要介绍HAL库使用硬件SPI驱动0.96寸OLED stm32F401，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

找一个可以使用SPI接口的OLED驱动程序，一般买OLED会提供，或者自己网上找，这里用的是中景园的例程。
由于我使用的开发板是STM32F401ccu6，所以我先移植到我的开发板上，主要改的
打开MXcube

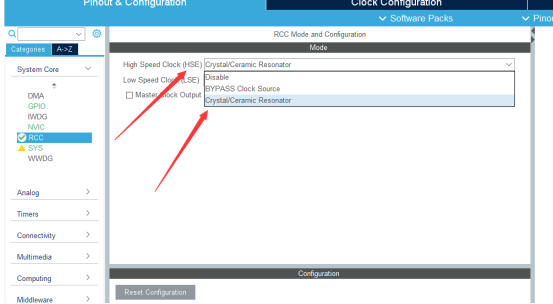

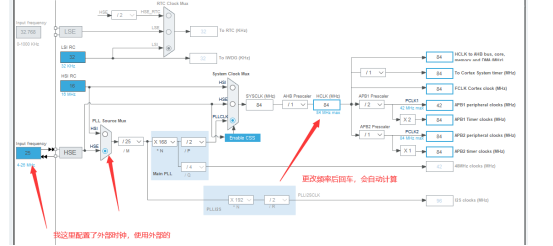

配置时钟

配置DEBUG，我这里使用的是SW，可以选择自己需要的。

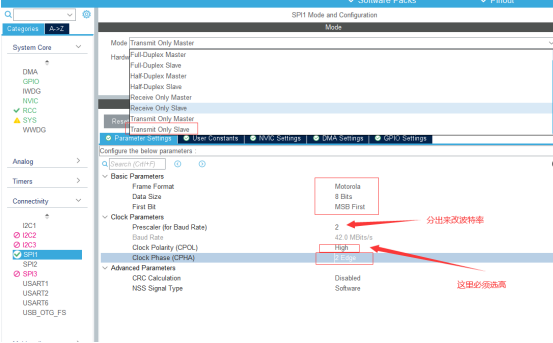

只发送主机模式

8位帧数据结构

高位在前

波特率分频值

空闲时，时钟线位高

第二个时钟沿捕获

软件使能信号

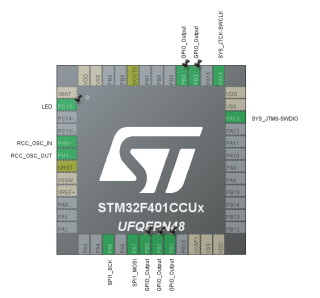

再配置其它要用的管脚，我这里使用PB4来做使能引脚

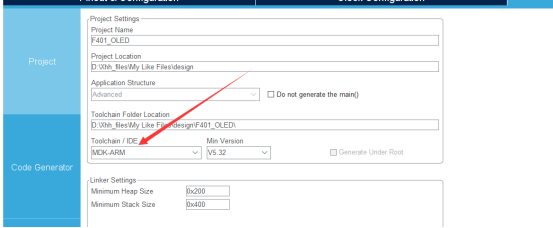

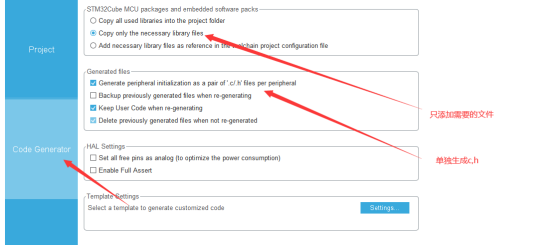

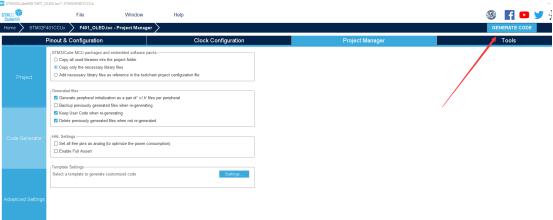

生成代码

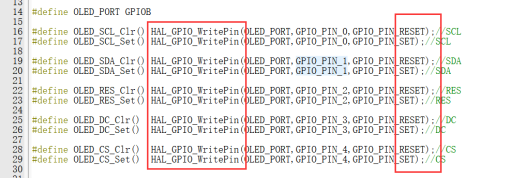

更改管脚

更改初始化

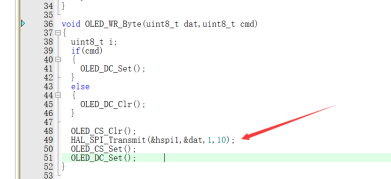

更改向oled写入命令，数据函数

记得将所有的u8，u16，u32，改为uint8_t，uint16_t，uint32_t，或者使用typedef，为了方便后期移植，我就直接改

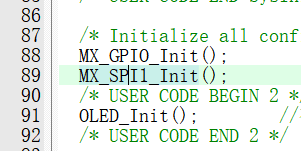

添加头文件，初始化函数

随便写两行

主程序：

int main(void)
{
/* USER CODE BEGIN 1 */
uint8_t t=' ';
/* USER CODE END 1 */

/* MCU Configuration--------------------------------------------------------*/

/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();

/* USER CODE BEGIN Init */

/* USER CODE END Init */

/* Configure the system clock */
SystemClock_Config();

/* USER CODE BEGIN SysInit */

/* USER CODE END SysInit */

/* Initialize all configured peripherals */
MX_GPIO_Init();
MX_SPI1_Init();
/* USER CODE BEGIN 2 */
OLED_Init(); //初始化OLED
/* USER CODE END 2 */

/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
       OLED_ShowString(8,0,(uint8_t *)" OLED SPI",16,1);
       OLED_ShowString(8,16,(uint8_t *)"Hardware routine",16,1);
   OLED_Refresh();

/* USER CODE END WHILE */

/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}

oled.h中需要改的宏定义

#ifndef __OLED_H
#define __OLED_H

#include "main.h"
#include "stdlib.h"

//-----------------测试LED端口定义----------------

//#define LED_ON HAL_GPIO_WritePin(GPIOC,GPIO_Pin_12,GPIO_PIN_RESET);
//#define LED_ON HAL_GPIO_WritePin(GPIOC,GPIO_Pin_12,GPIO_PIN_RESET);

//-----------------OLED端口定义----------------

#define OLED_PORT GPIOB

#define OLED_SCL_Clr() HAL_GPIO_WritePin(OLED_PORT,GPIO_PIN_0,GPIO_PIN_RESET);//SCL
#define OLED_SCL_Set() HAL_GPIO_WritePin(OLED_PORT,GPIO_PIN_0,GPIO_PIN_SET);//SCL

#define OLED_SDA_Clr() HAL_GPIO_WritePin(OLED_PORT,GPIO_PIN_1,GPIO_PIN_RESET);//SDA
#define OLED_SDA_Set() HAL_GPIO_WritePin(OLED_PORT,GPIO_PIN_1,GPIO_PIN_SET);//SDA

#define OLED_RES_Clr() HAL_GPIO_WritePin(OLED_PORT,GPIO_PIN_2,GPIO_PIN_RESET);//RES
#define OLED_RES_Set() HAL_GPIO_WritePin(OLED_PORT,GPIO_PIN_2,GPIO_PIN_SET);//RES

#define OLED_DC_Clr() HAL_GPIO_WritePin(OLED_PORT,GPIO_PIN_3,GPIO_PIN_RESET);//DC
#define OLED_DC_Set() HAL_GPIO_WritePin(OLED_PORT,GPIO_PIN_3,GPIO_PIN_SET);//DC

#define OLED_CS_Clr() HAL_GPIO_WritePin(OLED_PORT,GPIO_PIN_4,GPIO_PIN_RESET);//CS
#define OLED_CS_Set() HAL_GPIO_WritePin(OLED_PORT,GPIO_PIN_4,GPIO_PIN_SET);//CS

#define OLED_CMD 0 //写命令
#define OLED_DATA 1 //写数据

#endif
