背光的工作原理及结构

1.什么是背光：LCD本身是不发光的，因此它需要一个外部面光源系统来帮助其显示，即背光源（Backlight）；

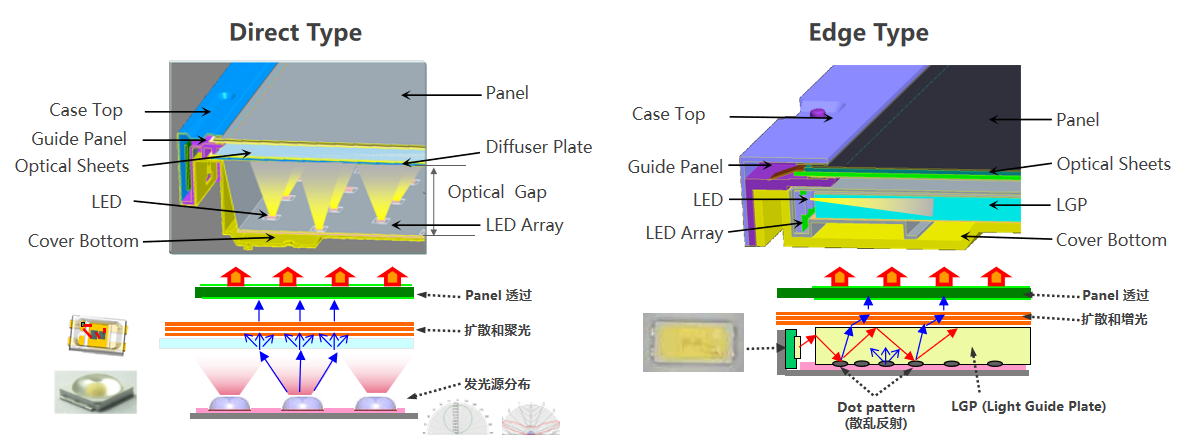

2.背光的种类：从发光类型来分，可分为直下式和侧入式；其中侧入式在中小尺寸应用比较广泛，如手机，平板，电脑等

3.工作原理：背光源的工作原理，就是将点光源转换成面光源，为LCD产品提供显示所需的外部光源；

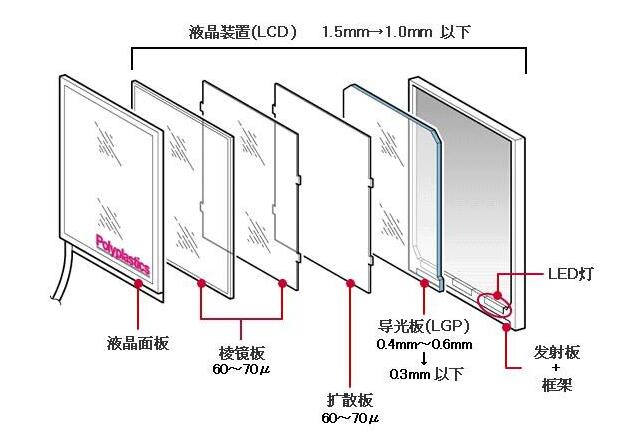

4.侧入式背光的组成：背光主要由灯条/Light Bar（LED+FPC），导光板/LGP，反射片/R，扩散膜/D，增光膜（棱镜片）/BEF等组成；

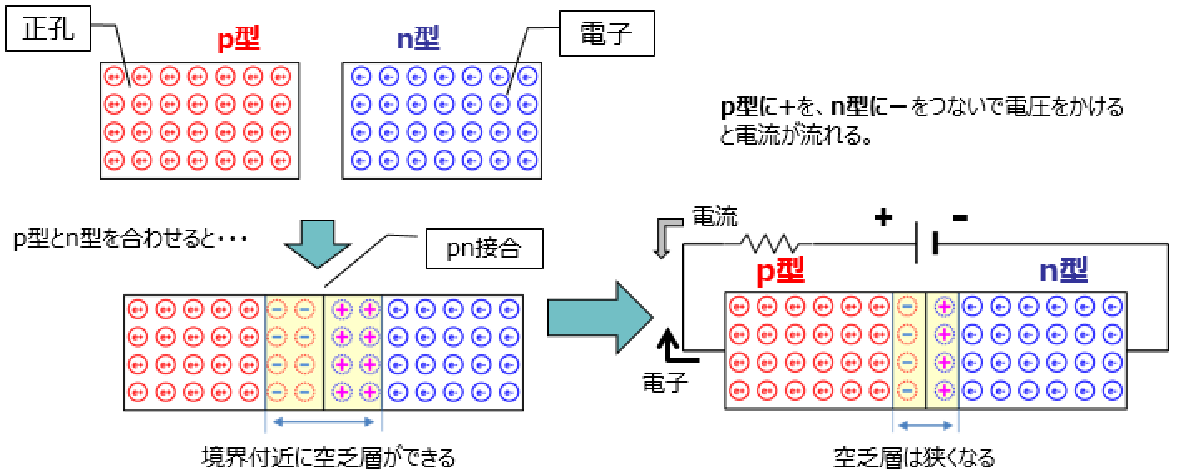

a.LED：发光二极管，背光模组的光源，和FPC组成我们常说的灯条（Light Bar），LED发光原理如下

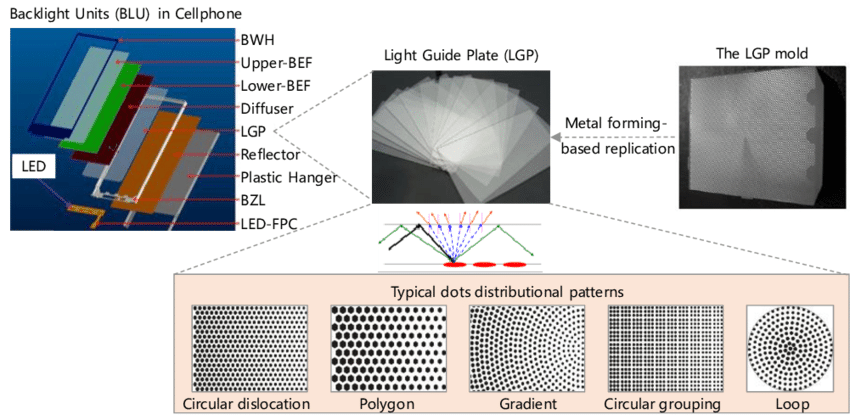

b.导光板：由LED组成的线性发光源阵列从导光板的一侧照射进入；光在导光板内部传导，会照射到导光板的网点上，产生散射，进而使得光从导光板没有网点的一面输出，形成面光源；

 c.反射片：Reflector，将LGP底部漏出的光，反射回LGP再利用，以增加光的使用效率；

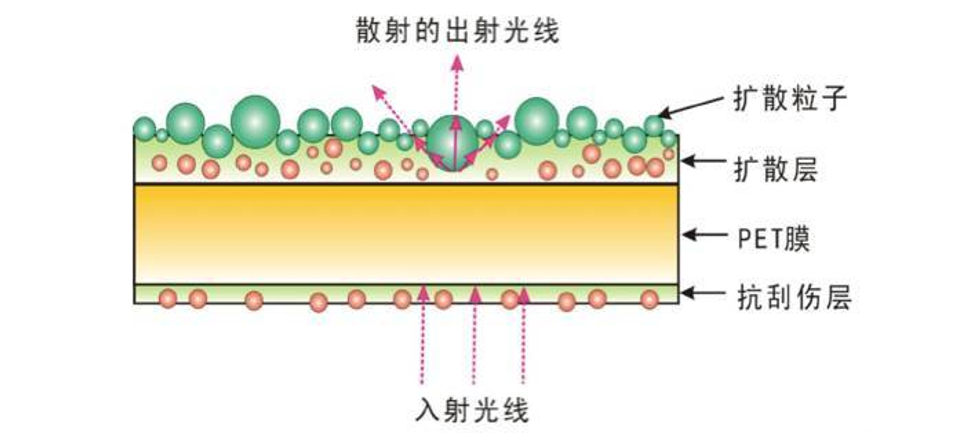

d.扩散膜：Diffuser，将经过扩散膜的光线，通过扩散膜内部的亚克力球，粗糙表面或扩散粒子其折射，散射，最终将光线均匀化，可有效匀化光，遮盖不良；

e.增光膜：BEF，也叫棱镜膜，有聚光作用，可增加亮度；如下图常见的三种膜材搭配方案，明显可见的高亮方案是2BEF+DBEF*1；

5.调光方式：背光的调光方式，主流有两种，一种是DC调光，一种是PWM调光；除此之外MIX调光也是目前常用的调光模式；

持续更新中......
