概述

1、网关网守如何分离

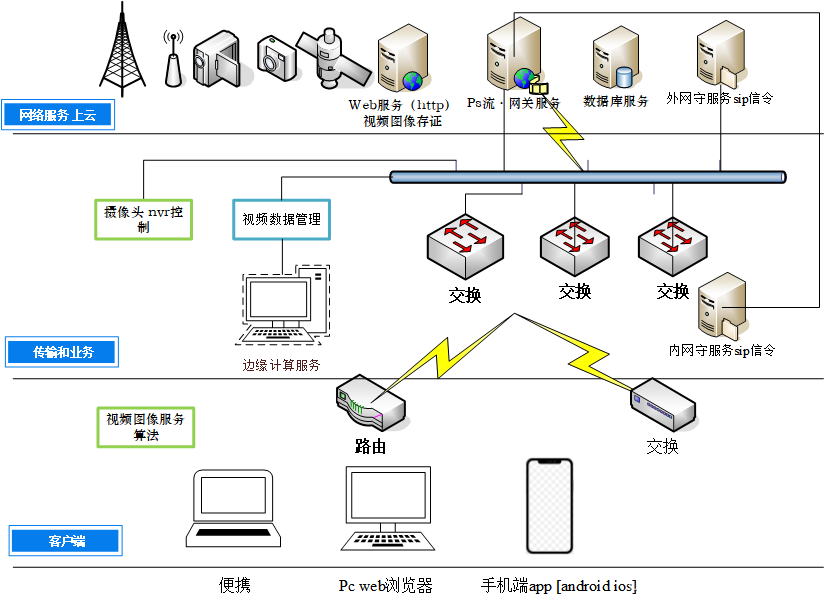

我们定义gb协议中得网守为sip信令服务器，协议转换服务为网关。考虑有时需要内部网守信令服务，因此架构中，网关和网守可以分离，内部网守和外网上云网关连接为tcp 连接，整体架构则如下所示：

请添加图片描述

1、搜索服务、

1 、使用ssdp 协议和其他组播协议来进行搜索摄像头，
2、使用onvif协议来补充推算所有设备，
3、使用snmp协议来搜索其他相关设备，尽可能推知所有设备，并且列出到智能逻辑列表中

2、可视化界面配置服务

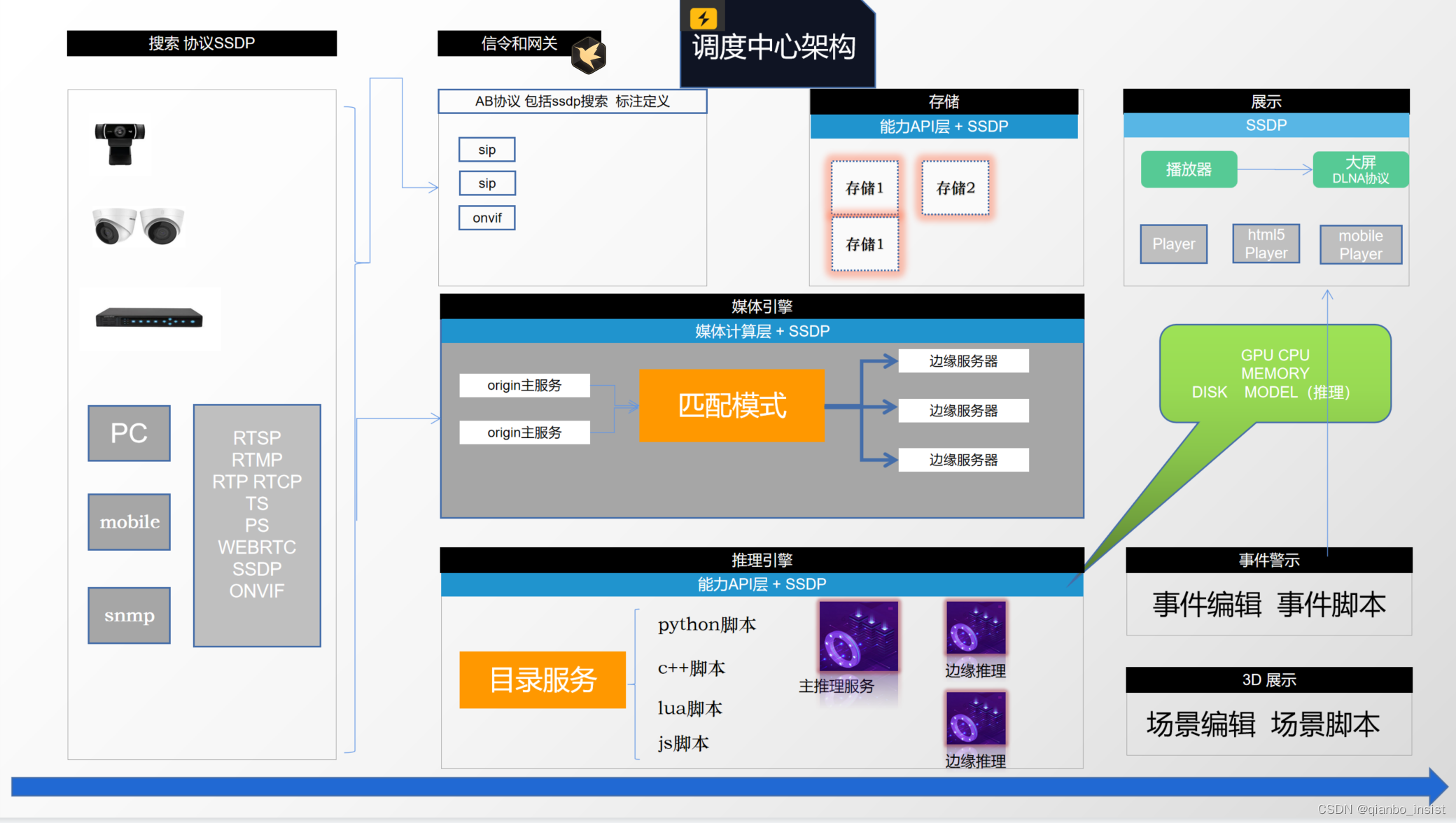

在这里插入图片描述
从界面中可以看到，我们的服务分化架构：
1 搜索服务包含被搜索
2 信令网关
3 存储服务
4 媒体服务器引擎
5 展示播放
6 事件，事件本身和脚本又融合在一起，可以看一下的lua脚本示例，在某一种网络链接，断开的时候，逻辑
可以放置到脚本中，本身事件处理又融合到一个单独的服务中，这样代码比较集中。模式就是所有事件排队到队列中
然后，交给脚本处理。

服务描述

网守服务从服务器中分离出来？，实际上在制作得过程中，网守网关本身就是一个进程，甚至客户端可以放进进程中，这种启动方式作为配置项来启动，可以单独启动网守，或者单独启动网关，或者同时启动网关网守，有两种方式作为启动模式：
1 是在配置界面中设置启动方式，明确定义启动模式，这就要求有一个配置界面，可以在配置界面中选取启动方式
2 启动方式为谁先启动谁就作为网守服务，另外启动ssdp协议作为发现服务，这一点非常重要，所有网守和网关都可以。

1.1 网关服务器

网关服务器负责进行网络协议转换。在一个网中，网关可以有多个，网守可以将不同得摄像头推流分配到不同得网关，在内网得服务中可以使用mdns协议，mdns 使用组播地址为： 224.0.0.251 ，端口为5353，使用mdns协议得好处是可以同时发现投屏得airplay设备。

1.2 网守服务

网守服务作为独立进程进行服务时，还有一个功能就是连接外部网关服务器，网守在内网里启动得时候，可以直接连接到外网得网络服务。
这里有一个问题，如何同时可以让内网得网关和外网得网关同时得到数据？

1.3 推理服务

推理服务就是在服务器中的一个角色，使用的方式为：
1 opencv
opencv加载深度模型，模型放置到目录中，自动搜索目录下的所有模型，具体哪一路流对应哪些模型，有lua脚本来配置，而脚本的生成又有界面来生成。
2 yolo
3 onnx
4 python脚本
直接放置python脚本到目录下面，自动搜索目录下的所有python脚本，具体哪一路对应哪个python脚本，有lua脚本来配置。

1.4 存储服务

存储服务分为两种：
1 服务器智能逻辑面板指定流进行存储
2 事件发生前后自动进行事件的流存储，如存储该事件前后10分钟的视频。

1.5 事件

使用脚本化来制作各类事件发生和处理，本身事件的处理过程和逻辑放置到脚本中，脚本主要使用集中方式：
1 python 脚本
2 lua 脚本
3 c++ 脚本
4 js 脚本

function main (clientId, message)
    -- echo back the message
    _send(clientId, message)
end

-- notify about connects
function on_connect(clientId)
    _sendAll("ClientID " .. clientId .. " just joined the server")
end

-- ... and disconnects
function on_disconnect(clientId)
    _sendAll("ClientID " .. clientId .. " just quit the server")
end

sdp 协议描述

ts流
m=video 8002 RTP/AVP 96
a=rtpmap:96 MP2T/90000

v=0
o=- 20140233 20140238 IN IP4 192.168.2.105 //#1
s=rtp PS stream
i=N/A
c=IN IP4 192.168.2.105 //#2
t=0 0
a=tool:ACME RTSP server
a=recvonly
a=type:broadcast
a=charset:UTF-8
a=framerate:16
m=video 9004 RTP/AVP 96 //#3 ,端口要是偶数
b=RR:0
a=rtpmap:96 MP2P/90000

未完待续。。。。
