概述
一个lisp快捷键，搞定cad中“Φ”及上下公差的输入！
1、新建一个文本文档，将下列字符复制其中保存，并将其后缀名改为LSP放到AUTOCAD子目录下；
字符：
标注的快捷键
(DEFUN C:DD()(COMMAND "dimlinear"))
垂直标注公差
复制内容到剪贴板
- (defun c:czc()
- (setq p1 (getpoint "\n 请输入标注起点:"))
- (setq p2 (getpoint "\n 请输入标注终点:"))
- (setq d21 (cadr p1))
- (setq d22 (cadr p2))
- (setq d1 (getstring "\n 请输入标注尺寸:"))
- (setq d2 (abs (- d21 d22)))
- (setq s (getstring "\n输入上公差：") x (strcat "^" (getstring "\n输入下公差：")))
- (if (= s "0") (setq s " 0"))
- (if (= x "^0") (setq x "^ 0"))
- (if (/= d1 "")
- (setq dd (strcat "%%c" d1 "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )) (setq dd (strcat "%%c" "<" ">" "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )))
- (command "dimlinear" "ve" p1 p2 "T" dd)
- )

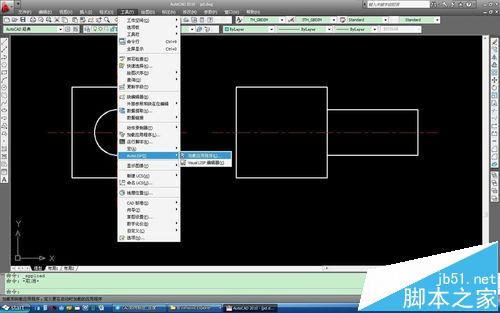

2、按图加载lisp文件
3、重启AUTOCAD；
4、标注步骤：

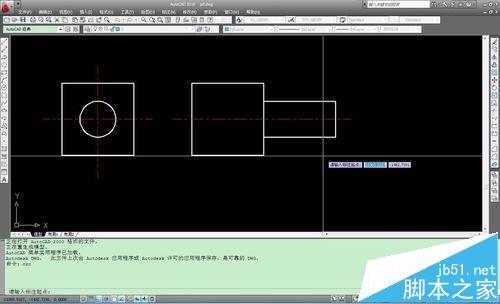

1）在输入栏输入快捷键CZC；

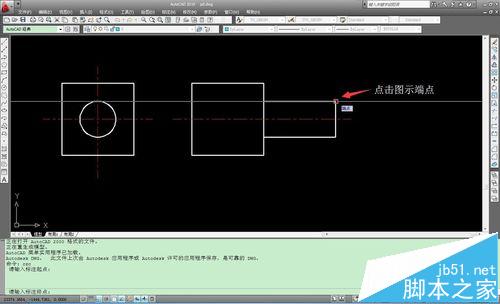

2、点击要标注的上端点；

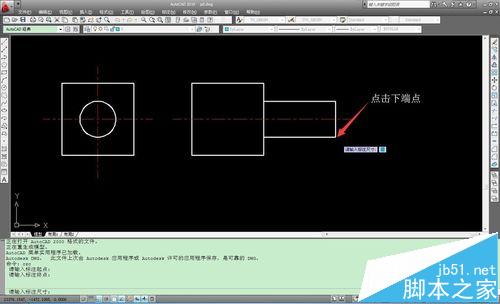

3）点击要标注的下端点；
4）输入要标注的尺寸；（若为默认尺寸，该步骤则右键点击）
5）输入上公差数值，按回车键结束；（无图）
6）输入下公差数值，按回车键结束；（无图）
7）点击放置标注的位置；
