计算机网络基础_1_物理层与数据链路层的作用

物理层

一、 功能

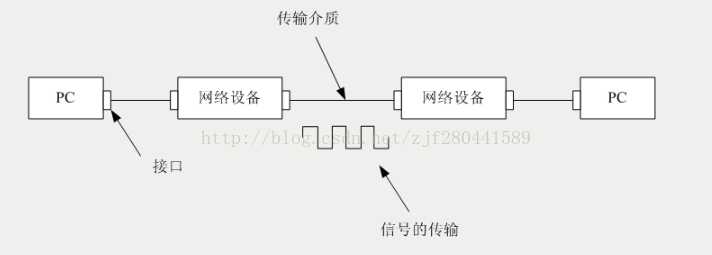

1、为数据端设备提供传输数据的通路

2、传输数据

二、两种数据信号传输

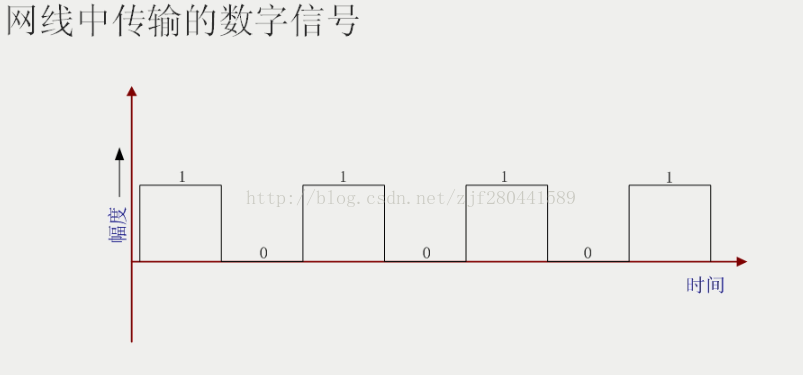

1、数字信号

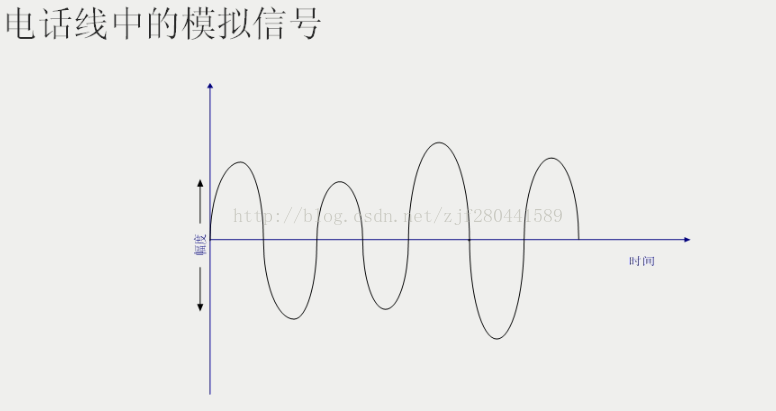

2、模拟信号

三、传输介质

1、有线介质

双绞线：一般一根双绞线最长距离不能超过100M，不然的话，信号会衰弱！如果两台主机之间的距离超过了100M，则需要多连一台到多台交换机【二层设备】。

线里面一共有八根线。

线序分为两种：568A，568B

相同设备之间用交叉线【568A-568B】，不同设备之间用直通线【568B线序标准】

光纤：传输距离非常远

连接服务器千兆网卡的光纤接口，非常细，类似于圆珠笔芯，

两个接口异次出现：进数据、出数据

一般是橘红色线缆，很细，很柔软

2、无线介质

无线电、激光、微波、红外线

四、信号传播分类

1）模拟信号

2）数字信号

数据链路层

一、交换机概述

1、功能

1）将波形重整，延长数据传输距离

2）数据【帧】转发功能

2、当数据路过数据链路层，会给打上两个标记：源MAC地址，目的MAC地址

3、一般一个交换机有1～24个接口，标准是24个接口

二、交换机数据转发原理

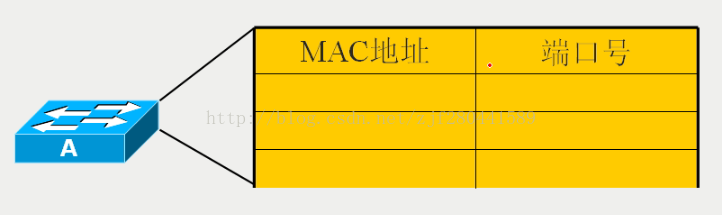

交换机中一般会有个MAC地址表，该表由两个字段组成：MAC地址，端口号

他是基于源MAC地址的学习方式来形成这张MAC地址表的。因此：

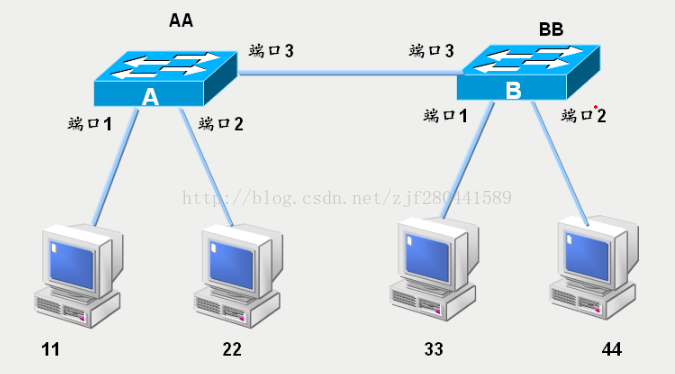

1）当交换机AA接受到数据帧时，执行以下三个操作：

     a）交换机AA查询MAC地址表

     b）交换机AA学习主机11的MAC地址与端口号

     c）交换机AA向其他所有端口发送广播

2）当主机22接收到数据包，查看MAC地址发现不是自己，则丢弃数据包。

3）当交换机BB接收到数据帧时：

     a）交换机BB查询MAC地址表

     b）交换机BB学习源数据帧的MAC地址与端口号

     c）交换机BB向其他所有端口发送广播

4）当主机33接受到数据包，发现正在呼叫自己，于是给出应答

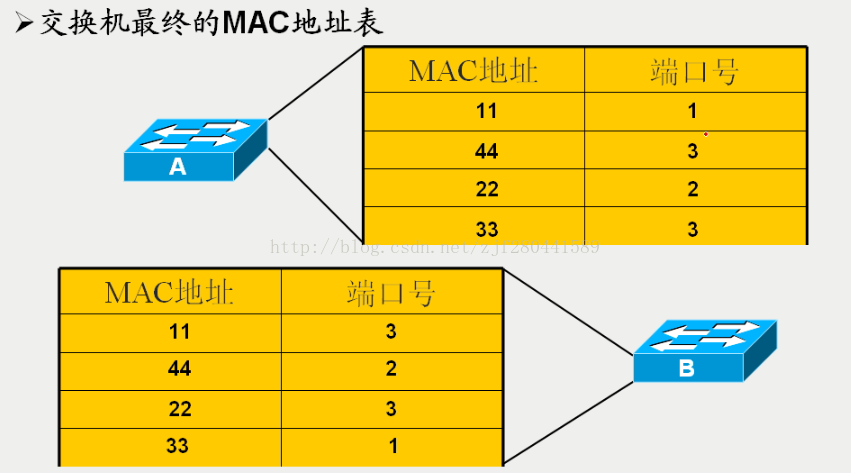

5）应答数据按照原路返回到主机11，同时，交换机AA，BB会学习到主机33的MAC地址与端口号，存入本机的MAC地址表

在这个过程中，交换机的MAC地址表已经学到了相应的条目，同时，交换机也通过单播的方式，转发了数据帧

广播数据帧的目的MAC地址：FF:FF:FF:FF:FF:FF

三、以太网交换机

交换机是用来连接局域网的主要设备

1）交换机能够根据以太网数据帧中的目的地址智能的转发数据，因此，交换据工作在数据链路层，

2）交换机分割冲突域，实现双工通信

企业交换机设备

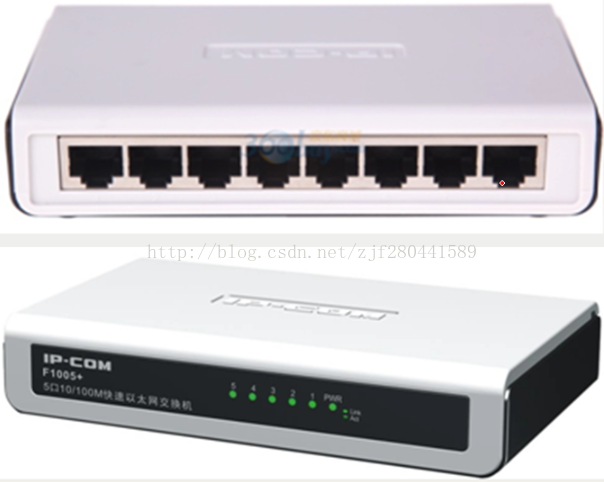

家庭办公交换机设备
